公開番号2025079596
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192374
出願日2023-11-10
発明の名称半導体集積回路及び電子機器
出願人ミツミ電機株式会社
代理人個人,個人
主分類H03K 17/22 20060101AFI20250515BHJP(基本電子回路)
要約【課題】リセット信号を出力可能な動作限界電圧を引き下げ可能な半導体集積回路の提供。
【解決手段】第1入力電圧を電源電圧として動作し、前記第1入力電圧の低下を検出すると、第1信号をアサートする第1検出回路と、第2入力電圧を電源電圧として動作し、前記第2入力電圧の低下を検出すると、第2信号をアサートする第2検出回路と、前記第1信号及び前記第2信号を監視し、前記第1信号又は前記第2信号がアサートされているとき、リセット信号を前記出力端子から出力する出力回路と、を備え、前記第1検出回路は、前記第1入力電圧が前記第1動作限界電圧以下に低下すると、前記第1信号を不定にする回路であり、前記第2検出回路は、前記第2入力電圧が前記第2動作限界電圧以下に低下すると、前記第2信号を不定にする回路であり、前記第1動作限界電圧は、前記第2動作限界電圧よりも低い、半導体集積回路。

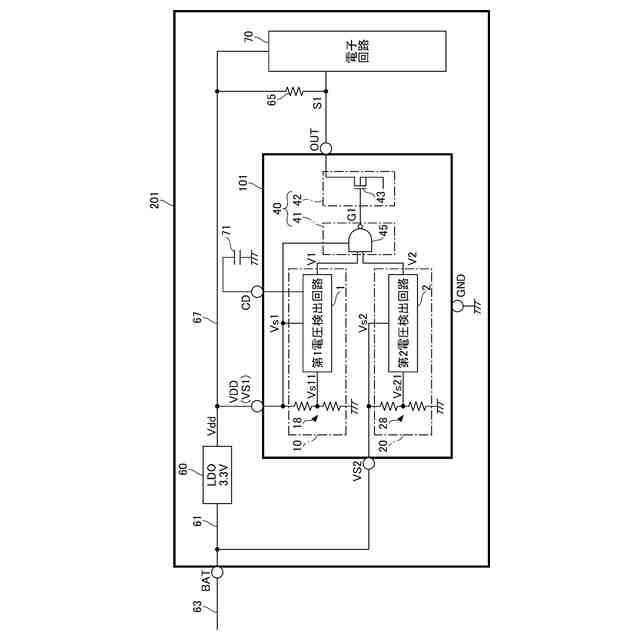

【選択図】図1
特許請求の範囲【請求項１】
第１入力端子、第２入力端子及び出力端子を含む複数の端子と、

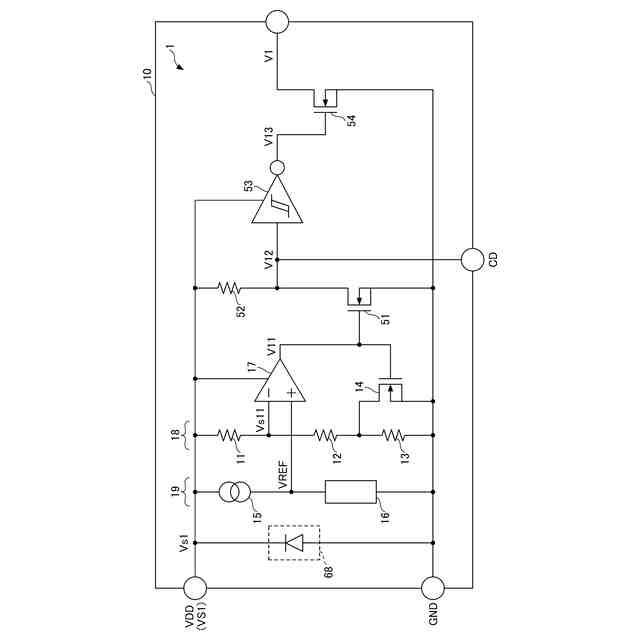

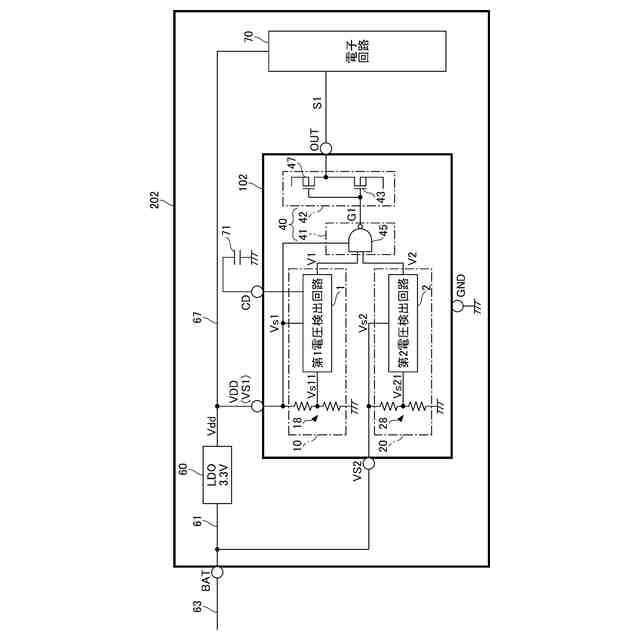

前記第１入力端子の第１入力電圧を電源電圧として動作し、前記第１入力電圧の低下を検出すると、第１信号をアサートする第１検出回路と、

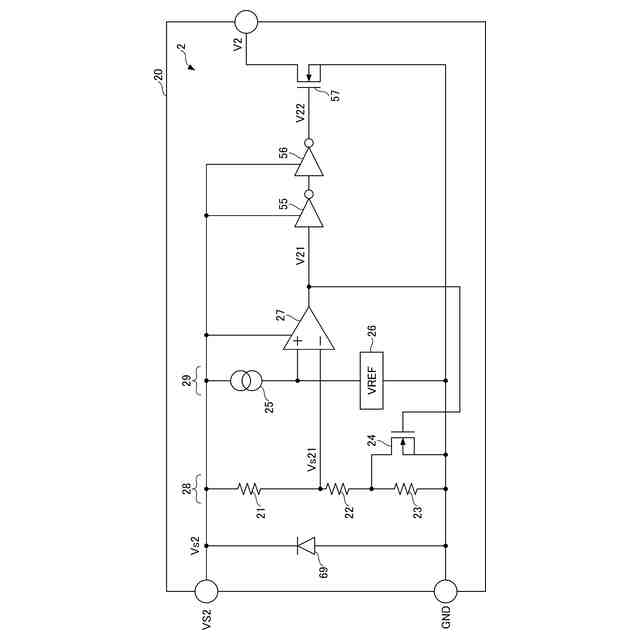

前記第２入力端子の第２入力電圧を電源電圧として動作し、前記第２入力電圧の低下を検出すると、第２信号をアサートする第２検出回路と、
前記第１信号及び前記第２信号を監視し、前記第１信号又は前記第２信号がアサートされているとき、リセット信号を前記出力端子から出力する出力回路と、を備え、

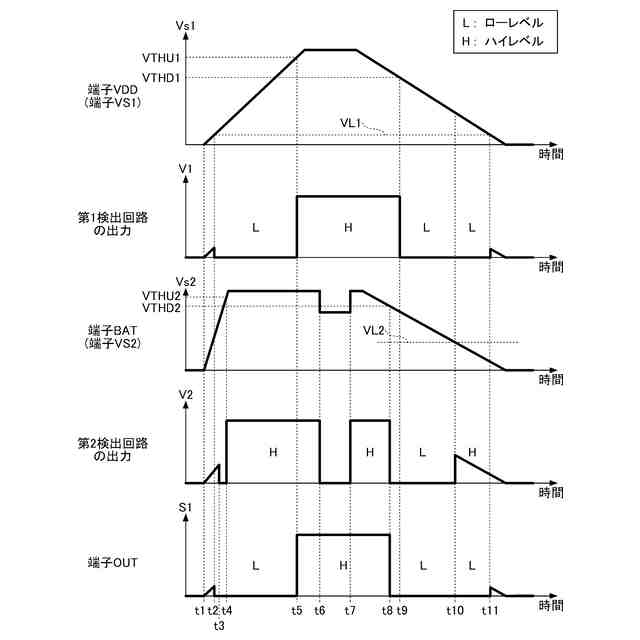

前記第１検出回路は、前記第１入力電圧が第１検出電圧から第１動作限界電圧に低下するまで前記第１信号をアサートし、前記第１入力電圧が前記第１動作限界電圧以下に低下すると、前記第１信号を不定にする回路であり、
前記第２検出回路は、前記第２入力電圧が第２検出電圧から第２動作限界電圧に低下するまで前記第２信号をアサートし、前記第２入力電圧が前記第２動作限界電圧以下に低下すると、前記第２信号を不定にする回路であり、
前記第１動作限界電圧は、前記第２動作限界電圧よりも低い、
半導体集積回路。
続きを表示（約 750 文字）【請求項２】

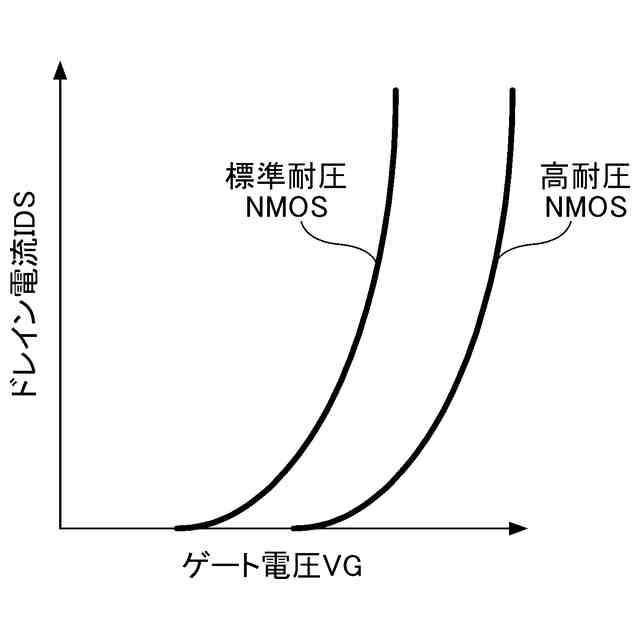

前記第１検出回路は、第１閾値電圧を有する第１トランジスタを含み、前記第１トランジスタは、前記第１入力電圧が前記第１動作限界電圧以下に低下すると、ゲート電圧が前記第１閾値電圧よりも低くなることでオフする素子であり、
前記第２検出回路は、第２閾値電圧を有する第２トランジスタを含み、前記第２トランジスタは、前記第２入力電圧が前記第２動作限界電圧以下に低下すると、ゲート電圧が前記第２閾値電圧よりも低くなることでオフする素子であり、
前記第１閾値電圧は、前記第２閾値電圧よりも低い、
請求項１に記載の半導体集積回路。
【請求項３】
前記第１トランジスタは、耐圧が前記第２トランジスタよりも低い、
請求項２に記載の半導体集積回路。
【請求項４】
前記出力回路は、
前記第１信号及び前記第２信号が入力される論理回路と、
前記論理回路の出力信号に従って前記リセット信号を出力する出力段と、を含む、
請求項１に記載の半導体集積回路。
【請求項５】
請求項１から４のいずれか一項に記載の半導体集積回路と、
前記第１入力端子に接続される第１電源ラインと、
前記第２入力端子に接続される第２電源ラインと、
前記第１電源ライン及び前記出力端子に接続される電子回路と、を備える、
電子機器。
【請求項６】
前記第２電源ラインの電圧を降圧して前記第１電源ラインに出力するレギュレータを備える、
請求項５に記載の電子機器。
【請求項７】
前記第２電源ラインは、車両のバッテリ電源ラインに接続される、
請求項６に記載の電子機器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、半導体集積回路及び電子機器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
電圧検出回路を備え、監視対象の電源電圧が所定のレベルよりも低くなった場合にリセット信号を出力するリセット用半導体集積回路が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２９０２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

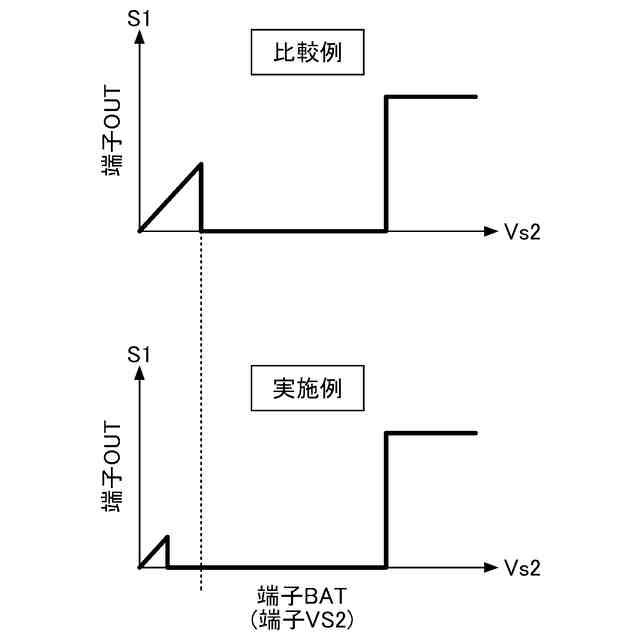

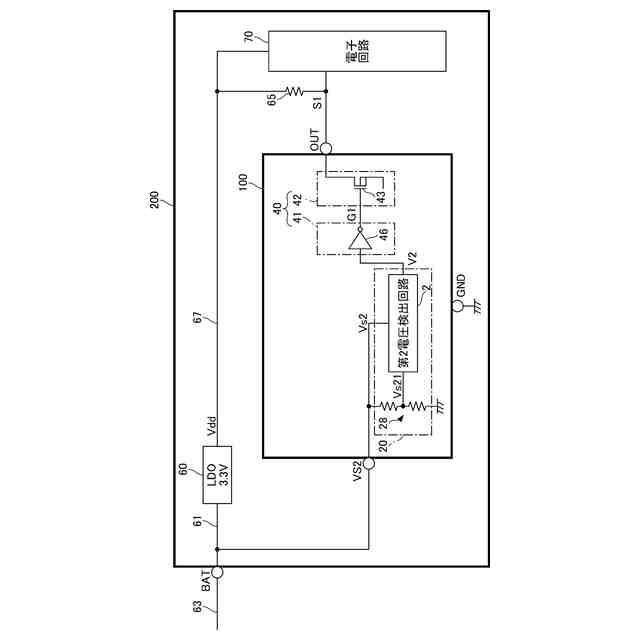

半導体集積回路の電源電圧が動作限界電圧以下に低下すると、半導体集積回路から出力されるリセット信号は不定になる場合がある。この場合、リセット信号を受ける電子回路の電源電圧が電子回路の動作限界電圧以下に低下する前に、電子回路に対するリセットが誤動作するおそれがある。例えば、電子回路に対するリセットが誤動作するタイミングが、電子回路の電源電圧が電子回路の動作限界電圧以下に低下するタイミングに対して早すぎると、電子回路の動作電圧範囲が過度に制限されるおそれがある。
【０００５】
本開示は、リセット信号を出力可能な動作限界電圧を引き下げ可能な半導体集積回路、及び当該半導体集積回路を備える電子機器を提供する。
【課題を解決するための手段】
【０００６】
第１態様は、
第１入力端子、第２入力端子及び出力端子を含む複数の端子と、
前記第１入力端子の第１入力電圧を電源電圧として動作し、前記第１入力電圧の低下を検出すると、第１信号をアサートする第１検出回路と、
前記第２入力端子の第２入力電圧を電源電圧として動作し、前記第２入力電圧の低下を検出すると、第２信号をアサートする第２検出回路と、
前記第１信号及び前記第２信号を監視し、前記第１信号又は前記第２信号がアサートされているとき、リセット信号を前記出力端子から出力する出力回路と、を備え、
前記第１検出回路は、前記第１入力電圧が第１検出電圧から第１動作限界電圧に低下するまで前記第１信号をアサートし、前記第１入力電圧が前記第１動作限界電圧以下に低下すると、前記第１信号を不定にする回路であり、
前記第２検出回路は、前記第２入力電圧が第２検出電圧から第２動作限界電圧に低下するまで前記第２信号をアサートし、前記第２入力電圧が前記第２動作限界電圧以下に低下すると、前記第２信号を不定にする回路であり、
前記第１動作限界電圧は、前記第２動作限界電圧よりも低い、
半導体集積回路である。
【０００７】
第２態様は、第１態様の半導体集積回路であって、
前記第１検出回路は、第１閾値電圧を有する第１トランジスタを含み、前記第１トランジスタは、前記第１入力電圧が前記第１動作限界電圧以下に低下すると、ゲート電圧が前記第１閾値電圧よりも低くなることでオフする素子であり、
前記第２検出回路は、第２閾値電圧を有する第２トランジスタを含み、前記第２トランジスタは、前記第２入力電圧が前記第２動作限界電圧以下に低下すると、ゲート電圧が前記第２閾値電圧よりも低くなることでオフする素子であり、
前記第１閾値電圧は、前記第２閾値電圧よりも低い、
半導体集積回路である。
【０００８】
第３態様は、第２態様の半導体集積回路であって、
前記第１トランジスタは、耐圧が前記第２トランジスタよりも低い、
半導体集積回路である。
【０００９】
第４態様は、第１から第３のいずれか一の態様の半導体集積回路であって、
前記出力回路は、
前記第１信号及び前記第２信号が入力される論理回路と、
前記論理回路の出力信号に従って前記リセット信号を出力する出力段と、を含む、
半導体集積回路である。
【００１０】
第５態様は、
第１から第４のいずれか一の態様の半導体集積回路と、
前記第１入力端子に接続される第１電源ラインと、
前記第２入力端子に接続される第２電源ラインと、
前記第１電源ライン及び前記出力端子に接続される電子回路と、を備える、
電子機器である。
（【００１１】以降は省略されています）
