公開番号2025077804
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190277
出願日2023-11-07
発明の名称ロック機構
出願人コイト電工株式会社
代理人弁理士法人南青山国際特許事務所
主分類B61D 17/00 20060101AFI20250512BHJP(鉄道)
要約【課題】扉部のロック状態を確認する時間を低減することができるロック機構を提供する。
【解決手段】本発明の一形態に係るロック機構は、電気機器を収容する収容空間を有する収容装置の開口部を覆う扉部のロック機構であって、前記ロック機構は、前記扉部に設けられ、前記扉部が閉状態から開状態となることを妨げるロック状態と、前記扉部が閉状態から開状態となることを妨げないアンロック状態と、をそれぞれ切替可能な第1のロック部及び第2のロック部と、前記第1のロック部を前記アンロック状態から前記ロック状態に切り替える動作に伴い、前記第2のロック部を前記アンロック状態から前記ロック状態に切り替えるように構成されたリンク機構と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
電気機器を収容する収容空間を有する収容装置の開口部を覆う扉部のロック機構であって、
前記ロック機構は、前記扉部に設けられ、前記扉部が閉状態から開状態となることを妨げるロック状態と、前記扉部が閉状態から開状態となることを妨げないアンロック状態と、をそれぞれ切替可能な第１のロック部及び第２のロック部と、前記第１のロック部を前記アンロック状態から前記ロック状態に切り替える動作に伴い、前記第２のロック部を前記アンロック状態から前記ロック状態に切り替えるように構成されたリンク機構と、を有する
ロック機構。
続きを表示（約 760 文字）【請求項２】
請求項１に記載のロック機構であって、
前記第１のロック部は、前記扉部の内側に設けられ前記開口部と係合するロック位置と前記開口部と係合しないアンロック位置との間を移動可能な第１の爪部を備えた第１の閉止具と、前記扉部の外側に設けられ前記第１の爪部を前記ロック位置と前記アンロック位置との間で移動させる操作を受ける操作部と、を有し、
前記第２のロック部は、前記扉部の内側に設けられ前記開口部と係合するロック位置と前記開口部と係合しないアンロック位置との間を移動可能な第２の爪部を備えた第２の閉止具を有する
ロック機構。
【請求項３】
請求項２に記載のロック機構であって、
前記リンク機構は、前記操作部と連動して前記第１の閉止具とともに回転する第１の歯車と、前記第１の歯車に係合し前記第１の歯車の回転が伝達されるシャフトと、前記シャフトと前記第１の歯車と異なる位置で係合し前記シャフトの回転を前記第２の閉止具に伝達する第２の歯車と、を有する
ロック機構。
【請求項４】
請求項２に記載のロック機構であって、
前記第１のロック部を前記アンロック状態から前記ロック状態に切り替える動作の際に、前記第１のロック部が前記第２のロック部よりも先に前記ロック状態となる
ロック機構。
【請求項５】
請求項３に記載のロック機構であって、
前記第２の閉止具を回転させるために必要な第２のトルクが前記第１の閉止具を回転させるための第１のトルクよりも小さい
ロック機構。
【請求項６】
請求項１に記載のロック機構であって、
前記収容装置は、鉄道車両の床下に設置される
ロック機構。

発明の詳細な説明【技術分野】
【０００１】

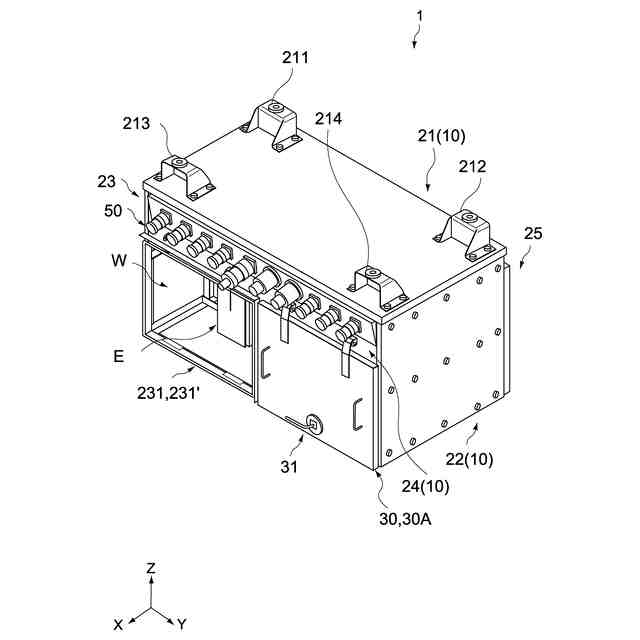

本発明は、例えば鉄道車両の床下に設置されて各種電気機器を収容する収容装置の開口部を覆う扉部のロック機構に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、鉄道車両の床下に設置されて各種電気機器を収容する収容装置のロック機構として、例えば、特許文献１には、一側面に形成された開口と、開口の下方部分に形成された係止部と、開口を覆う点検カバーとを有する鉄道車両用制御装置箱であって、点検カバーは、複数の操作レバーによって夫々回動され係止部と係止される複数の爪片を有することについて記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８４３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、扉部である点検カバーには複数の爪片を回動させる複数の操作レバーが取り付けられており、従来その点検カバーがロックされているかどうかは作業者が目視確認で行っていた。しかしながら、各種電気機器を収容する収容装置の点検カバーは各所についているため目視確認の点検箇所が多く、又閉め忘れを防止するためのダブルチェックを行うなど、多くの作業時間を要しているという問題があった。
【０００５】
以上のような事情に鑑み、本発明の目的は、扉部のロック状態を確認する時間を低減することができるロック機構を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の一形態に係る収容装置は、電気機器を収容する収容空間を有する収容装置の開口部を覆う扉部のロック機構であって、
上記ロック機構は、第１のロック部と、第２のロック部と、リンク機構とを有する。
上記第１のロック部は、上記扉部に設けられ、上記扉部が閉状態から開状態となることを妨げるロック状態と、上記扉部が閉状態から開状態となることを妨げないアンロック状態と、をそれぞれ切替可能であり、
上記第２のロック部は、上記扉部に設けられ、上記扉部が閉状態から開状態となることを妨げるロック状態と、上記扉部が閉状態から開状態となることを妨げないアンロック状態と、をそれぞれ切替可能であり、
上記リンク機構は、上記第１のロック部を上記アンロック状態から上記ロック状態に切り替える動作に伴い、上記第２のロック部を上記アンロック状態から上記ロック状態に切り替えるように構成される。
【０００７】
上記ロック機構のリンク機構は、第１のロック部によって扉部をロックすることで第２のロック部が連動して扉部をさらにロックする。これにより、第１のロック部を確認するだけで第１のロック部がロックされているかどうか確認することができる。つまり、第１のロック部がロックされている場合、第２のロック部は必ずロックされているため、作業者が扉部のロックを確認する作業時間を低減させることができる。
【０００８】

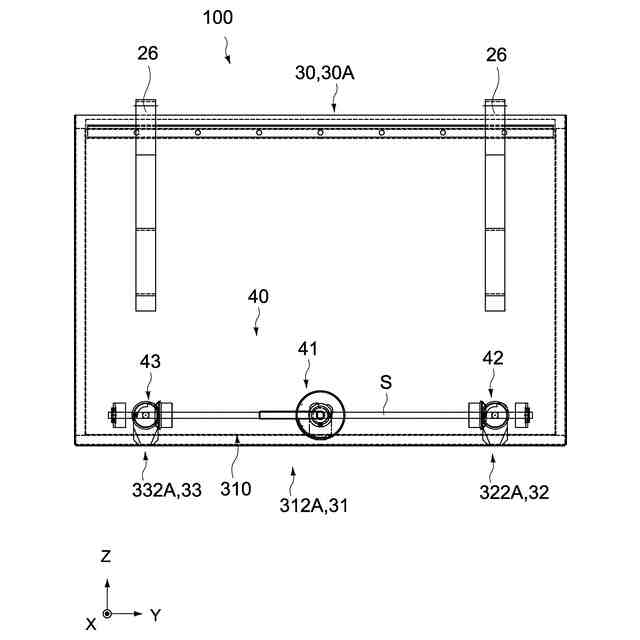

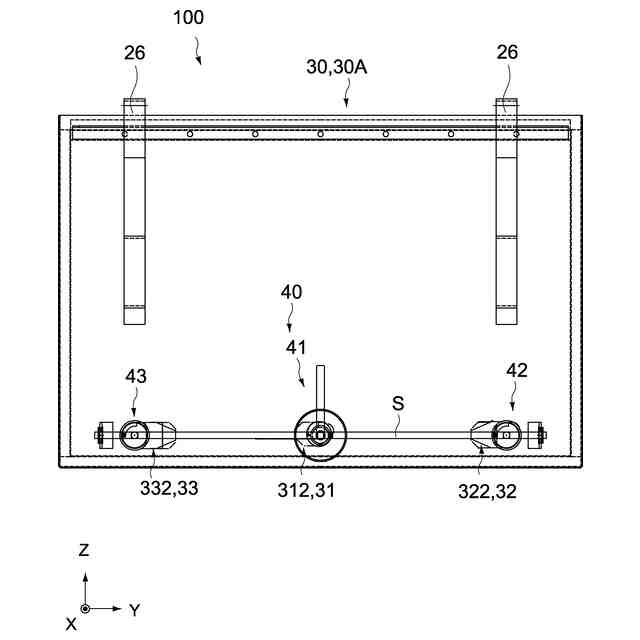

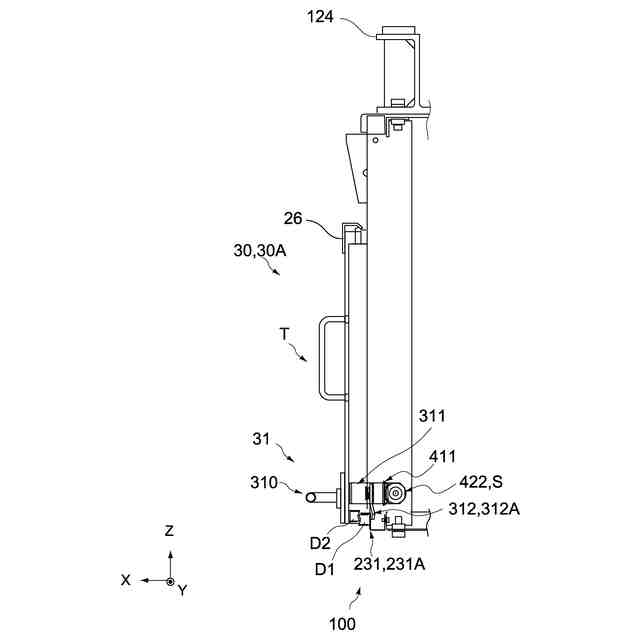

上記第１のロック部は、上記扉部の内側に設けられ上記開口部と係合するロック位置と上記開口部と係合しないアンロック位置との間を移動可能な第１の爪部を備えた第１の閉止具と、上記扉部の外側に設けられ第１の爪部を上記ロック位置と上記アンロック位置との間で移動させる操作を受ける操作部と、を有し、
上記第２のロック部は、上記扉部の内側に設けられ上記開口部と係合するロック位置と上記開口部と係合しないアンロック位置との間を移動可能な第２の爪部を備えた第２の閉止具を有してもよい。
【０００９】

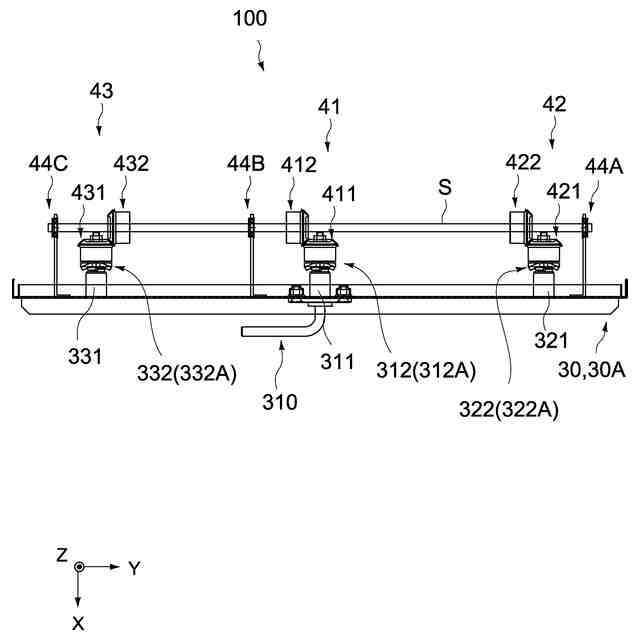

上記リンク機構は、上記操作部と連動して回転する第１の歯車と、上記第１の歯車に係合し上記第１の歯車の回転が伝達されるシャフトと、上記シャフトと上記第１の歯車と異なる位置で係合し上記シャフトの回転を上記第２の閉止具に伝達する第２の歯車と、を有してもよい。
【００１０】
上記第１のロック部を上記アンロック状態から上記ロック状態に切り替える動作の際に、上記第１のロック部が上記第２のロック部よりも先に上記ロック状態となってもよい。
（【００１１】以降は省略されています）
