特許ウォッチ

公開番号2025077644
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189992
出願日2023-11-07
発明の名称釣り用リール
出願人株式会社シマノ
代理人弁理士法人新樹グローバル・アイピー
主分類A01K 89/0155 20060101AFI20250512BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】スプールの制動力を調整するための2つの操作部材の操作性の向上を図る。
【解決手段】

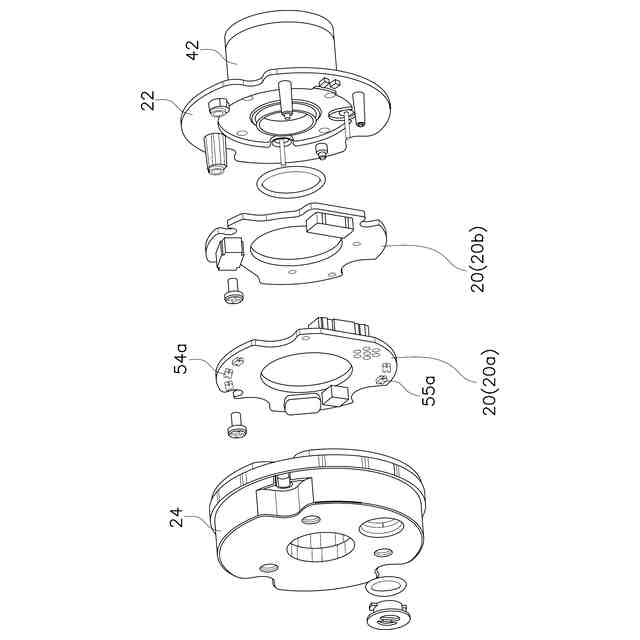

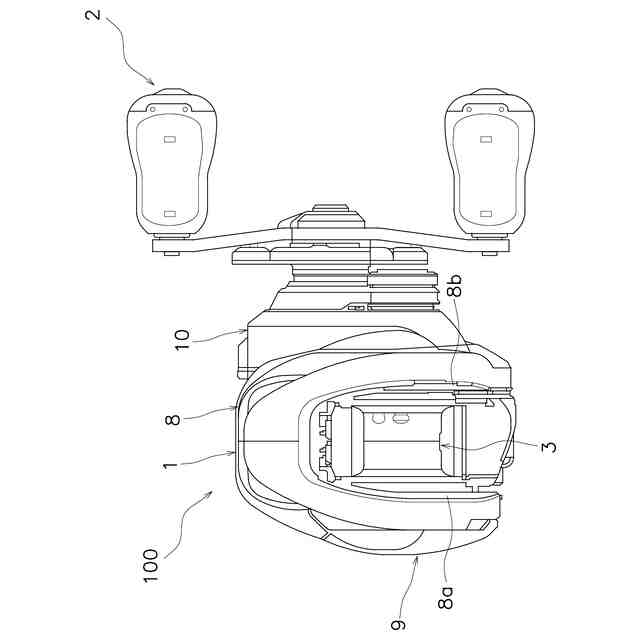

釣り用リール100は、リール本体1と、第1側カバー9と、スプール3と、制動装置4と、第1操作部材6と、第2操作部材7と、制御装置5とを備える。リール本体1は、第1側板8aと第2側板8bとを有する、第1側カバー9は、第1側板8aに配置されるスプール3は、第1側板8aと第2側板8bの間に配置される。制動装置4は、スプール3の回転を制動する。第1操作部材6は、一部が第1側カバー9から露出する。第2操作部材7は、一部が第1側カバー9から露出する。制御装置5は、第1操作部材6の操作位置と第2操作部材7の操作位置とに応じて制動装置4の制動力を制御する。
【選択図】図2
特許請求の範囲【請求項１】
第１側板と第２側板とを有するリール本体と、
前記第１側板に配置されるカバーと、
前記第１側板と前記第２側板の間に配置されるスプールと、
前記スプールの回転を制動する制動装置と、
一部が前記カバーから露出する第１操作部材と、
一部が前記カバーから露出する第２操作部材と、

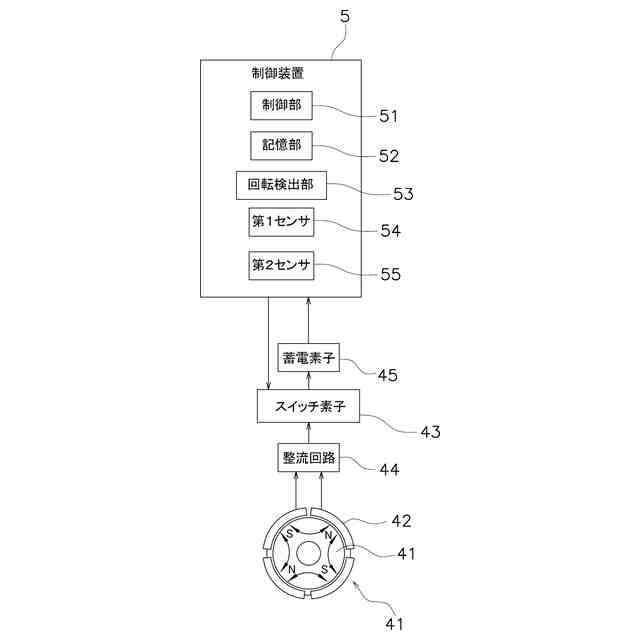

前記第１操作部材の操作位置と前記第２操作部材の操作位置とに応じて前記制動装置の制動力を制御する制御装置と、
を備る釣り用リール。
続きを表示（約 1,200 文字）【請求項２】
第１側板と第２側板とを有するリール本体と、
前記第１側板に配置されるカバーと、
前記第１側板と前記第２側板の間に配置されるスプールと、
前記スプールの回転を制動する制動装置と、
前記スプールの回転方向に操作可能な第１操作部材と、
前記スプールの回転方向に操作可能な第２操作部材と、
前記第１操作部材の操作位置と前記第２操作部材の操作位置とに応じて前記制動装置の制動力を制御する制御装置と、
を備る釣り用リール。
【請求項３】

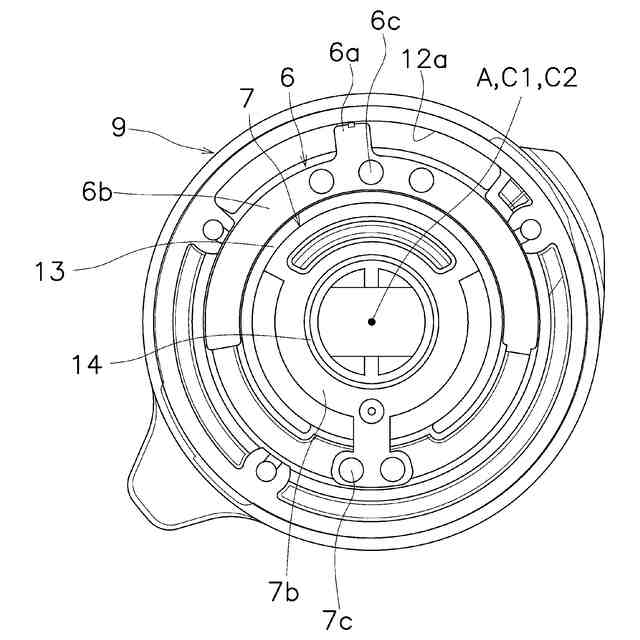

前記第１操作部材は、前記スプールの回転軸心に沿う第１方向から見て、前記カバーの外形の内側に位置する第１回転中心を有し、
前記第２操作部材は、前記第１方向から見て、前記カバーの外形の内側に位置する第２回転中心を有する、
請求項１又は２に記載の釣り用リール。
【請求項４】
前記第１操作部材及び前記第２操作部材は、前記スプールの回転軸心に沿う第１方向から見て、前記カバーの外形の内側に配置されている、
請求項１又は２に記載の釣り用リール。
【請求項５】
前記第２操作部材は、前記スプールの回転軸心に沿う第１方向から見て、前記第１操作部材よりも前記カバーの内側に配置されている、請求項１又は２に記載の釣り用リール。
【請求項６】

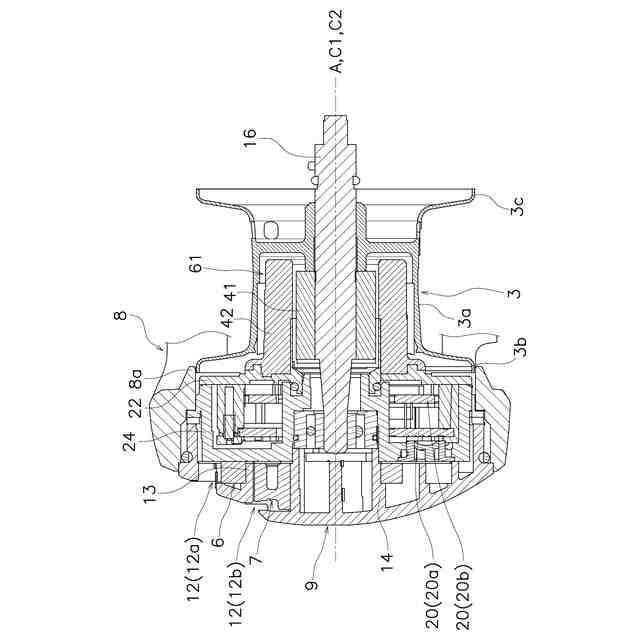

前記スプールは、糸巻き胴部と、前記糸巻き胴部の前記第１側板側に配置される第１フランジ部と、前記糸巻き胴部の前記第２側板側に配置される第２フランジ部と、を有し、
前記第１操作部材及び前記第２操作部材は、前記スプールの回転軸心に沿う第１方向から見て、前記第１フランジ部の外形の内側に配置されている、
請求項１又は２に記載の釣り用リール。
【請求項７】

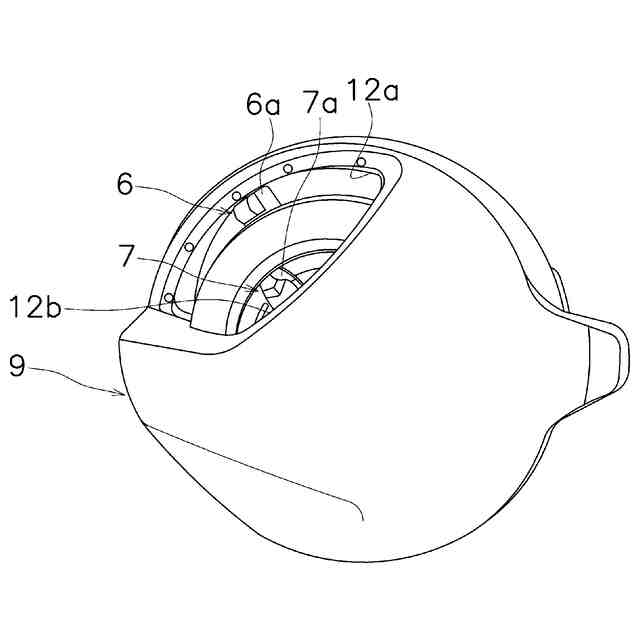

前記カバーは、前記第１操作部材と前記第２操作部材を収容する開口部を有する
請求項１又は２に記載の釣り用リール。
【請求項８】
前記開口部は、前記スプールの回転軸心に沿う第１方向から見て、前記スプールの前記回転軸心よりも前方かつ上方に位置する、
請求項７に記載の釣り用リール。
【請求項９】
前記開口部は、
前記第１操作部材を収容する第１開口部と、
前記第２操作部材を収容する第２開口部と、を有する
請求項７に記載の釣り用リール。
【請求項１０】
前記第１操作部材は、前記スプールの回転軸心に沿う第１方向から見て、前記第１開口部から前記スプールの前記回転軸心の径方向に突出し、
前記第２操作部材は、前記第１方向から見て、前記第２開口部から前記スプールの前記回転軸心の径方向に突出する、
請求項９に記載の釣り用リール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、釣り用リールに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、釣り用リールおいて、キャスティング時のバックラッシュを防止するためのスプール制動装置を備える両軸受リールが知られている。特許文献１には、２つの操作部材の操作位置に応じてスプールの制動力を制御するスプール制動装置が開示されている
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１３５４１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
２つの操作部材の操作位置に応じてスプールの制動力を制御する制動装置を備える釣り用リールにおいて、２つの操作部材の操作性の向上が望まれている。
【０００５】
本発明の課題は、スプールの制動力を調整するための２つの操作部材の操作性の向上を図ることにある。
【課題を解決するための手段】
【０００６】
本発明の第１側面の釣り用リールは、第１側板と第２側板とを有するリール本体と、第１側板に配置されるカバーと、第１側板と第２側板の間に配置されるスプールと、スプールの回転を制動する制動装置と、一部がカバーから露出する第１操作部材と、一部がカバーから露出する第２操作部材と、第１操作部材の操作位置と第２操作部材の操作位置とに応じて制動装置の制動力を制御する制御装置とを備える。
【０００７】
この釣り用リールでは、第１操作部材及び第２操作部材の両方がカバーから露出するので、第１操作部材の及び第２操作部材の少なくとも一方のカバーから露出していない場合と比べて、２つの操作部材（第１操作部材及と第２操作部材）の操作性の向上を図ることができる。
【０００８】
本発明の第２側面の釣り用リールは、第１側板と第２側板とを有するリール本体と、第１側板に配置されるカバーと、第１側板と第２側板の間に配置されるスプールと、スプールの回転を制動する制動装置と、スプールの回転方向に操作可能な第１操作部材と、スプールの回転方向に操作可能な第２操作部材と、第１操作部材の操作位置と第２操作部材の操作位置とに応じて制動装置の制動力を制御する制御装置とを備える。
【０００９】
この釣り用リールでは、第１操作部材及び第２操作部材の両方がスプールの回転方向に操作可能であるため、２つの操作部材の操作性の向上を図ることができる。
【００１０】
本発明の第１側面又は第２側面に従う第３側面の釣り用リールの第１操作部材は、スプールの回転軸心に沿う第１方向から見て、カバーの外形の内側に位置する第１回転中心を有し、第２操作部材は、第１方向から見て、カバーの外形の内側に位置する第２回転中心を有する。この場合は、釣り用リールの小型化を図ることができるとともに、２つの操作部材の操作性の向上をさらに図ることができる。
（【００１１】以降は省略されています）
