公開番号2025076935
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188917
出願日2023-11-02
発明の名称車両用視認装置
出願人株式会社東海理化電機製作所
代理人弁理士法人太陽国際特許事務所
主分類B60Q 1/34 20060101AFI20250509BHJP(車両一般)
要約【課題】小型化する。

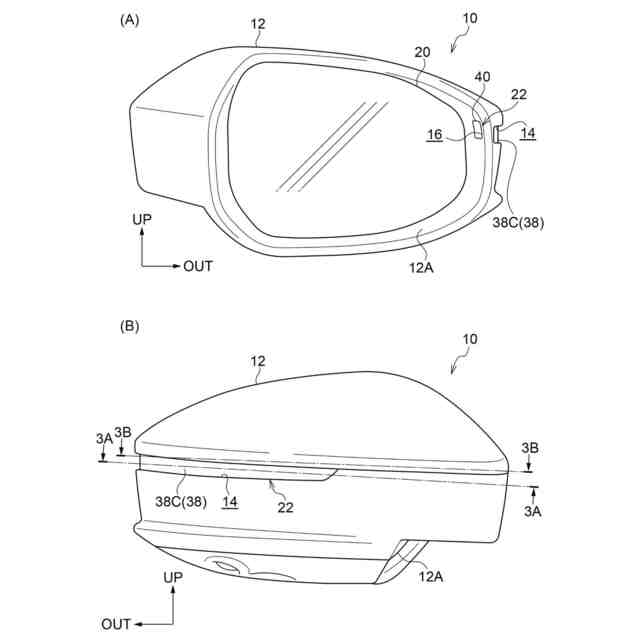

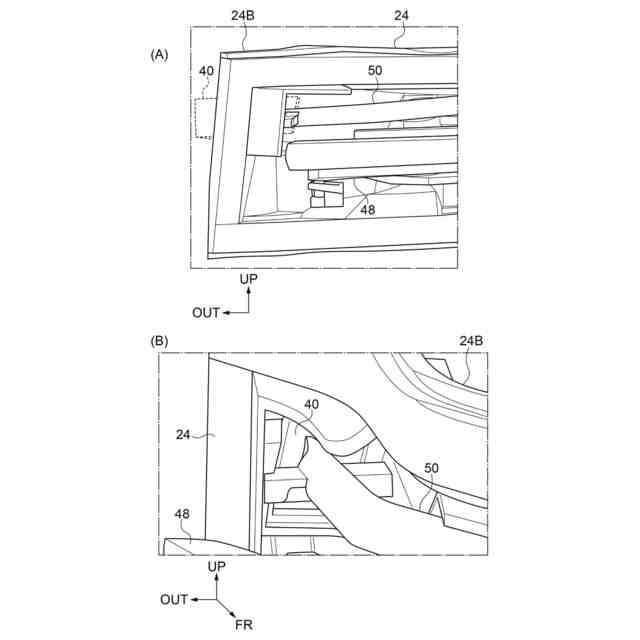

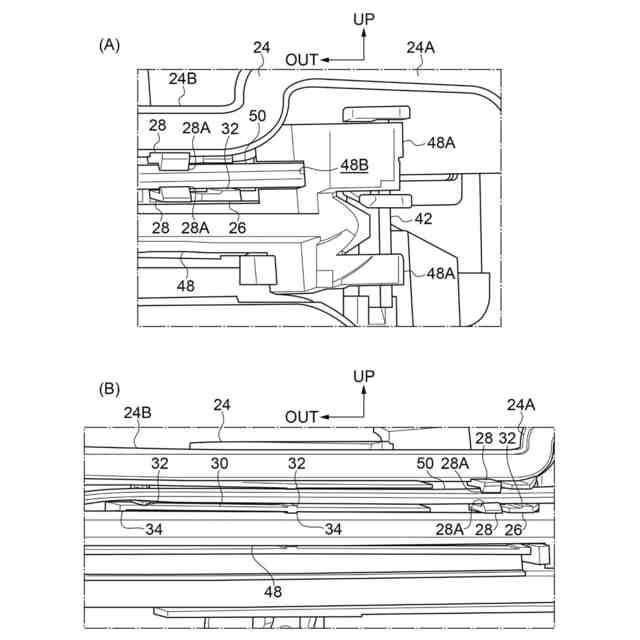

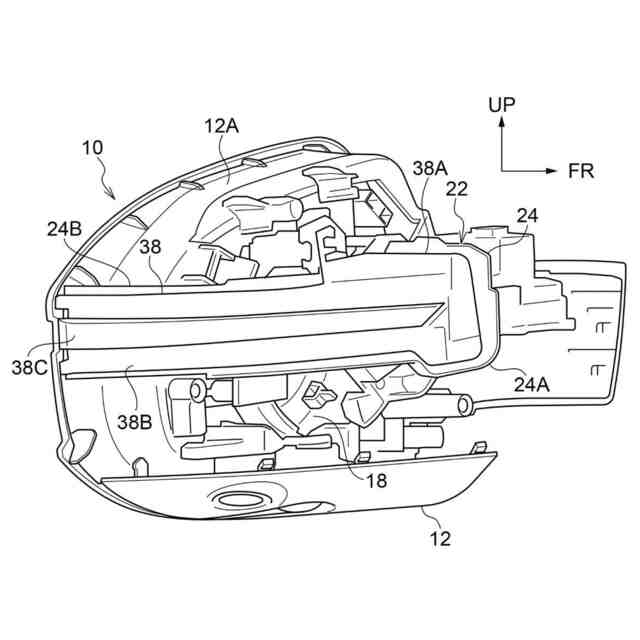

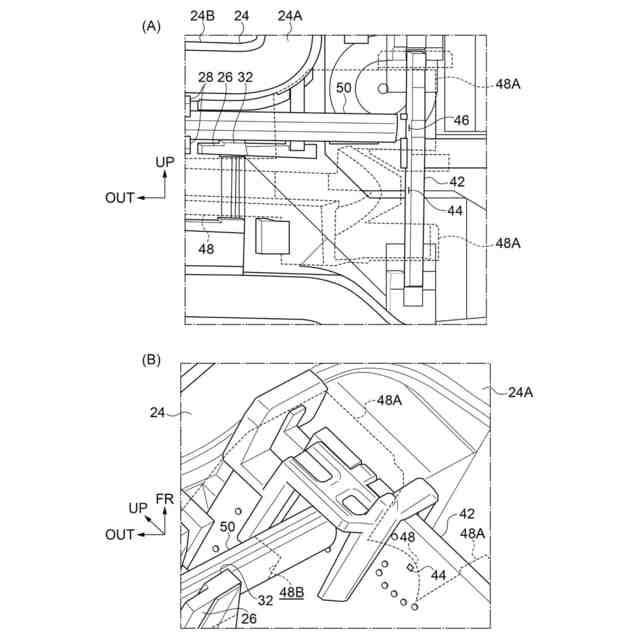

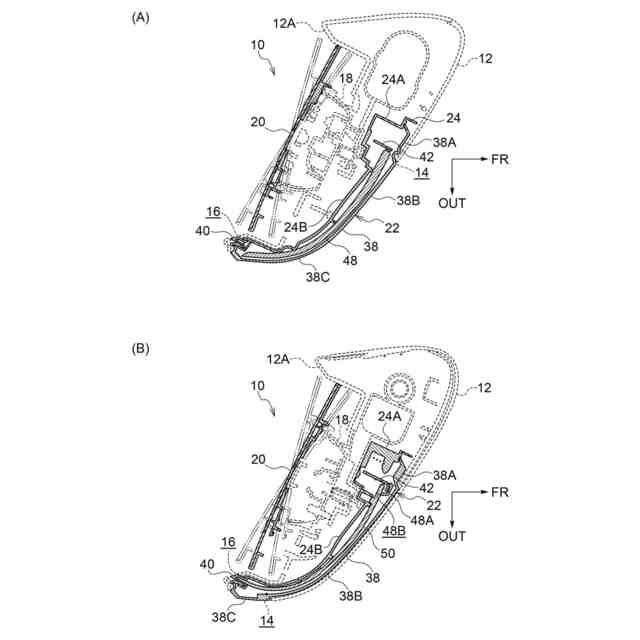

【解決手段】ドアミラー装置では、第1ライトガイド48と第2ライトガイド50とが上下方向において並べられているため、第1ライトガイド48及び第2ライトガイド50の車両前後方向における配置寸法を小さくできる。さらに、第1ライトガイド48及び第2ライトガイド50の車幅方向内側にそれぞれ第1LED及び第2LEDが配置されているため、第1LED及び第2LEDへの車幅方向内側からの配線距離を短くできる。このため、ドアミラー装置を小型化できる。

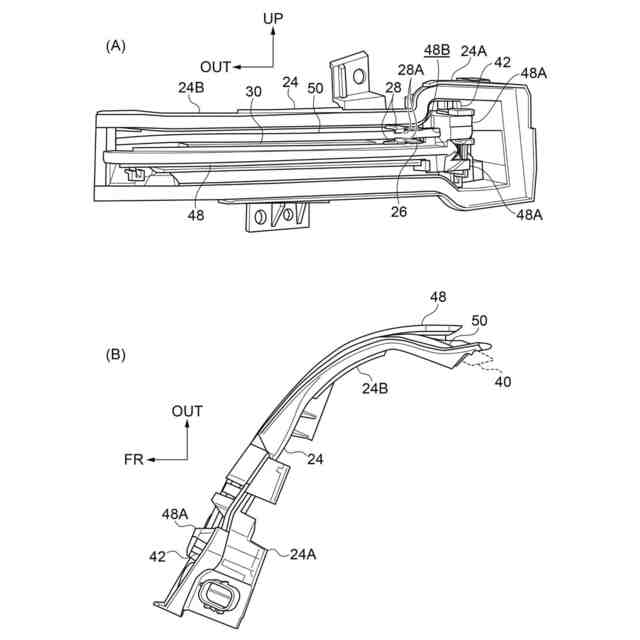

【選択図】図5
特許請求の範囲【請求項１】
車両の乗員の視認を補助する視認機構と、
車幅方向側に延在されると共に、先端側を前記視認機構の車幅方向外側に延在される第１案内部材と、
車幅方向側に延在されると共に、先端側を前記視認機構の車幅方向外側に延在され、前記第１案内部材と上下方向において並べられる第２案内部材と、
前記第１案内部材の車幅方向内側に配置され、出射する光を前記第１案内部材が案内して先端側から照射する第１出射部と、
前記第２案内部材の車幅方向内側に配置され、出射する光を前記第２案内部材が案内して先端側から照射する第２出射部と、
を備える車両用視認装置。
続きを表示（約 800 文字）【請求項２】
前記第１出射部の光出射方向に沿って前記第１案内部材が延在されると共に、前記第２出射部の光出射方向に沿って前記第２案内部材が延在される請求項１記載の車両用視認装置。
【請求項３】
前記第１案内部材及び前記第２案内部材の一方に間隔をあけて複数設けられ、前記第１案内部材及び前記第２案内部材の一方が案内する光を反射すると共に、前記第１案内部材及び前記第２案内部材の他方と対向されない反射部を備える請求項１記載の車両用視認装置。
【請求項４】

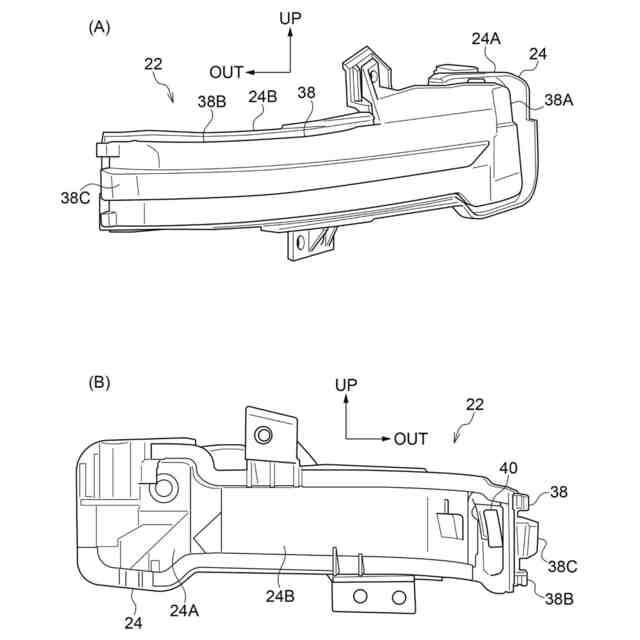

前記第１案内部材及び前記第２案内部材が収容され、前記第１案内部材と前記第２案内部材との間での光を遮る遮光部が設けられる収容体を備える請求項１記載の車両用視認装置。
【請求項５】
前記第１案内部材及び前記第２案内部材の一方が乗員に向けて光を照射する請求項１記載の車両用視認装置。
【請求項６】
前記第１案内部材及び前記第２案内部材の一方が前記第１案内部材及び前記第２案内部材の他方の下側に配置される請求項５記載の車両用視認装置。
【請求項７】
前記第１案内部材の先端側からの光の放射位置と前記第２案内部材の先端側からの光の放射位置との上下方向における位置が重複される請求項１記載の車両用視認装置。
【請求項８】
前記第１案内部材の延在方向における曲率と前記第２案内部材の延在方向における曲率とが相違される請求項１記載の車両用視認装置。
【請求項９】
前記第１案内部材及び前記第２案内部材の上下方向における位置に配置され、前記視認機構の周囲を被覆する被覆部と、
前記第１案内部材及び前記第２案内部材の上下方向における位置に配置され、前記視認機構を変位させる変位機構と、
を備える請求項１記載の車両用視認装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両の乗員の視認を視認機構が補助する車両用視認装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
下記特許文献１に記載の車外ミラーでは、車両の乗員の視認をミラーガラスが補助する。また、一方及び他方のライトウインドウが車幅方向側に延在されており、一方のライトウインドウの先端側がミラーガラスの車幅方向外側に延在されると共に、他方のライトウインドウの先端側がミラーガラスの車幅方向内側に延在される。さらに、一方及び他方のＬＥＤが出射する光をそれぞれ一方及び他方のライトウインドウが案内して先端側から照射する。
【０００３】
ここで、この車外ミラーでは、一方のライトウインドウの車幅方向内側に一方のＬＥＤが配置されると共に、他方のライトウインドウの車幅方向外側に他方のＬＥＤが配置される。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０１２／０１４７６１４号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、上記事実を考慮し、小型化できる車両用視認装置を得ることが目的である。
【課題を解決するための手段】
【０００６】
本発明の第１態様の車両用視認装置は、車両の乗員の視認を補助する視認機構と、車幅方向側に延在されると共に、先端側を前記視認機構の車幅方向外側に延在される第１案内部材と、車幅方向側に延在されると共に、先端側を前記視認機構の車幅方向外側に延在され、前記第１案内部材と上下方向において並べられる第２案内部材と、前記第１案内部材の車幅方向内側に配置され、出射する光を前記第１案内部材が案内して先端側から照射する第１出射部と、前記第２案内部材の車幅方向内側に配置され、出射する光を前記第２案内部材が案内して先端側から照射する第２出射部と、を備える。
【０００７】
本発明の第２態様の車両用視認装置は、本発明の第１態様の車両用視認装置において、前記第１出射部の光出射方向に沿って前記第１案内部材が延在されると共に、前記第２出射部の光出射方向に沿って前記第２案内部材が延在される。
【０００８】
本発明の第３態様の車両用視認装置は、本発明の第１態様又は第２態様の車両用視認装置において、前記第１案内部材及び前記第２案内部材の一方に間隔をあけて複数設けられ、前記第１案内部材及び前記第２案内部材の一方が案内する光を反射すると共に、前記第１案内部材及び前記第２案内部材の他方と対向されない反射部を備える。
【０００９】
本発明の第４態様の車両用視認装置は、本発明の第１態様～第３態様の何れか１つの車両用視認装置において、前記第１案内部材及び前記第２案内部材が収容され、前記第１案内部材と前記第２案内部材との間での光を遮る遮光部が設けられる収容体を備える。
【００１０】
本発明の第５態様の車両用視認装置は、本発明の第１態様～第４態様の何れか１つの車両用視認装置において、前記第１案内部材及び前記第２案内部材の一方が乗員に向けて光を照射する。
（【００１１】以降は省略されています）
