公開番号2025033041
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023138516
出願日2023-08-29
発明の名称車両用表示装置
出願人日本精機株式会社
代理人
主分類B60K 35/00 20240101AFI20250306BHJP(車両一般)
要約【課題】画像表示のためのデータ容量を増やすことができる車両用表示装置を提供する。
【解決手段】車両用表示装置10は、情報画像を表示する表示器8と、メイン画像データ9dが記憶されるメイン画像用メモリ9と、それぞれ異なるサブ画像データ11d,12dが記憶される複数のサブ画像メモリ11,12と、メイン画像用メモリ9から受信したメイン画像データ9dに基づき表示器8に情報画像に含まれるメイン画像を表示するとともに、複数のサブ画像メモリ11,12のうちサブ画像データ11d,12dを受信するメモリを切り替え可能であり、受信したサブ画像データ11d又は12dに基づき情報画像に含まれるサブ画像を表示する表示制御部20と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
画像を表示する表示器と、
メイン画像データが記憶されるメイン画像用メモリと、
それぞれ異なるサブ画像データが記憶される複数のサブ画像メモリと、
前記メイン画像用メモリから受信した前記メイン画像データに基づき前記表示器に前記画像に含まれるメイン画像を表示するとともに、前記複数のサブ画像メモリのうち前記サブ画像データを受信するメモリを切り替え可能であり、受信した前記サブ画像データに基づき前記画像に含まれるサブ画像を表示する表示制御部と、を備える、
車両用表示装置。
続きを表示（約 260 文字）【請求項２】
前記メイン画像は、車両の走行中に常に表示される画像を含み、
前記サブ画像は、車両の走行中においても状況によって表示内容が切り替えられる画像を含む、
請求項１に記載の車両用表示装置。
【請求項３】
前記メイン画像と前記サブ画像は、１つの画面に同時に表示される画像であり、
前記メイン画像は、車両状態情報を示す画像であり、
前記サブ画像は、前記メイン画像よりも優先度が低い補助情報を示す画像である、
請求項１又は２に記載の車両用表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両用表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１に記載の車両用表示装置は、表示手段と、不揮発性メモリと、制御手段と、を備え、この制御手段は、入力した車両情報に対応した表示すべき画像を、不揮発性メモリから読み込んだ後に表示手段へ表示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－３０３９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の構成において、制御手段によっては、同時に接続可能な不揮発性メモリの容量に制限があるため、画像の表示内容が簡素なものになるおそれがある。
【０００５】
本開示は、上記実状を鑑みてなされたものであり、画像表示のためのデータ容量を増やすことができる車両用表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る車両用表示装置は、
画像を表示する表示器と、
メイン画像データが記憶されるメイン画像用メモリと、
それぞれ異なるサブ画像データが記憶される複数のサブ画像メモリと、
前記メイン画像用メモリから受信した前記メイン画像データに基づき前記表示器に前記画像に含まれるメイン画像を表示するとともに、前記複数のサブ画像メモリのうち前記サブ画像データを受信するメモリを切り替え可能であり、受信した前記サブ画像データに基づき前記画像に含まれるサブ画像を表示する表示制御部と、を備える。
【発明の効果】
【０００７】
本開示によれば、画像表示のためのデータ容量を増やすことができる。
【図面の簡単な説明】
【０００８】

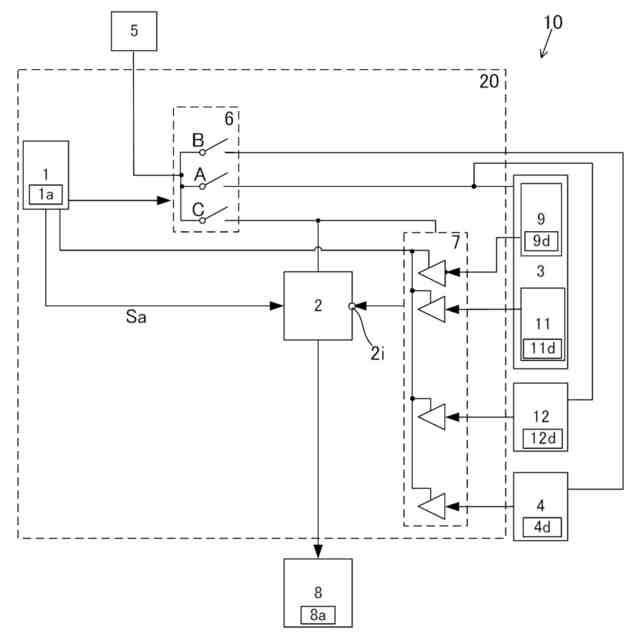

本開示の一実施形態に係る車両用表示装置のブロック図である。

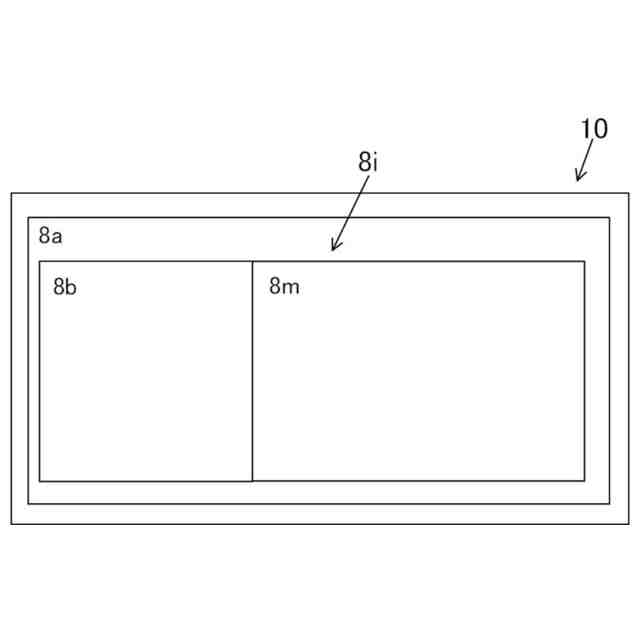

本開示の一実施形態に係る車両用表示装置の画面を示す概略図である。

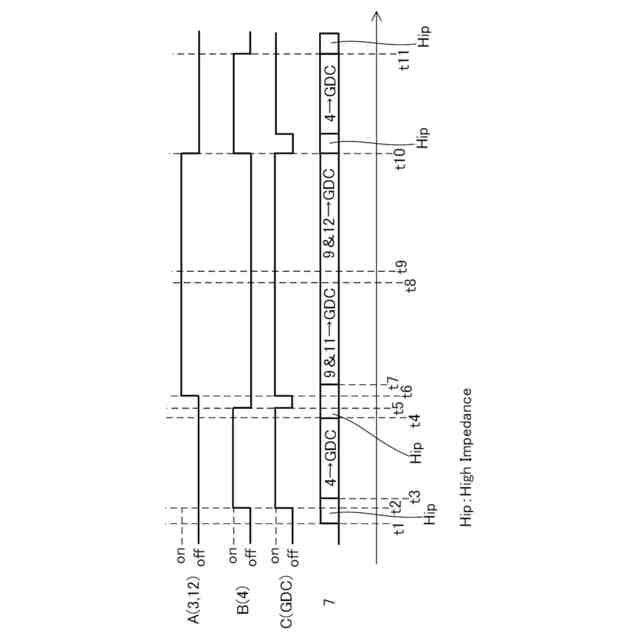

本開示の一実施形態に係るスイッチ回路の各接点と信号選択回路の状態を示すタイミングチャートである。
【発明を実施するための形態】
【０００９】
本開示の一実施形態に係る車両用表示装置について図面を参照しつつ説明する。この車両用表示装置は、自動二輪車両に搭載され、車両情報を含む画像を表示するデジタルメータである。
【００１０】
図１に示すように、車両用表示装置１０は、表示制御部２０と、メイン画像用メモリ９及び第１サブ画像メモリ１１を有する通常動作用メモリ３と、第１サブ画像メモリ１１の代替メモリとして機能する第２サブ画像メモリ１２と、演出専用メモリ４と、電源５と、表示器８と、を備える。
表示制御部２０は、マイコン（マイクロコントローラ）１と、ＧＤＣ（グラフィックディスプレイコンローラ）２と、スイッチ回路６と、信号選択回路７と、を備える。
（【００１１】以降は省略されています）
