公開番号2025033050
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023138536
出願日2023-08-29
発明の名称表示装置
出願人日本精機株式会社
代理人
主分類B60K 37/00 20240101AFI20250306BHJP(車両一般)
要約【課題】車両に取付ける表示装置において、部品の変形を防止することができる表示装置を提供する。
【解決手段】車両情報を表示する表示部を有する表示部4と、表示部4を視認者が視認する方向である前後方向において、表示部4の前方を覆う透過部材1と、透過部材1と表示部4との間に配置され、透過部材1を固定すると共に表示部4を囲む立壁部21を有する見返し部材2と、を備え、見返し部材2は、取り付け先500に取り付け可能な立壁部21の外側から突出する取り付け部23を有し、取り付け部23は、透過部材1と前後方向で当接する第1の当接部24を有する。
【選択図】図2
特許請求の範囲【請求項１】
車両情報を表示する表示部と、
前記表示部を視認者が視認する方向である前後方向において、前記表示部の前方を覆う透過部材と、
前記透過部材と前記表示部との間に配置され、前記透過部材を固定すると共に前記表示部を囲む立壁部を有する見返し部材と、を備え、
前記見返し部材は、取り付け先に取り付け可能な前記立壁部の外側から突出する取り付け部を有し、
前記取り付け部は、前記透過部材と前記前後方向で当接する第１の当接部を有することを特徴とする表示装置。
続きを表示（約 480 文字）【請求項２】
前記透過部材は、前記立壁部の前方に配置される前面部と、前記立壁部の前記外側を覆う側面部と、を有し、
前記第１の当接部は、前記側面部と当接することを特徴とする請求項１に記載の表示装置。
【請求項３】
前記第１の当接部は、前記立壁部と離間した離間部を有することを特徴とする請求項２に記載の表示装置。
【請求項４】
前記見返し部材は、前記透過部材と係合する係合部を有し、
前記透過部材は、前記係合部と係合する被係合部を有し、
前記係合部は、前記前後方向で前記透過部材と当接する第２の当接部を有し、
前記第２の当接部は、前記第１の当接部と前記被係合部との間には形成されないことを特徴とする請求項１に記載の表示装置。
【請求項５】
前記第１の当接部は、前記第２の当接部よりも強く前記透過部材に当接することを特徴とする請求項４に記載の表示装置。
【請求項６】
前記透過部材は、前記見返し部材よりも剛性が高いことを特徴とする請求項１に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置に関し、車両用の表示装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来の表示装置として、例えば特許文献１に開示されたものがある。斯かる表示装置は、図５に示すように、表示装置の表示部の前方を覆う透明なレンズ１００と、アナログ式計器からなる表示部２００と、表示部２００とレンズ１００との間でレンズ１００を固定する見返し３００と、を有する。この見返し３００は上下の位置にそれぞれ取り付けステー３０１，３０２を有し、この取り付けステー３０１，３０２がネジ４００などの固定具で車両のインストルメントパネル（所謂ダッシュボード）５００に固定されることで、表示装置は車両に固定される。
【先行技術文献】
【特許文献】
【０００３】
実公平０２－０４５７７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
表示装置は、インストルメントパネル５００に取付けられる際に、作業性の観点から、図５に示すように、表示部２００が斜め上を向く体制で固定される。最初に、下側の取り付けステー３０２をネジ４００で固定した後に、上側の取り付けステー３０１をネジ４００で固定するが、下側の取り付けステー３０２をネジ４００で固定した際に、表示装置の自重Ｘ１により、見返し３００に下側のネジ留め位置Ｘ２を中心とする回転方向の力Ｘ３が生じる。これにより、見返し３００が図中Ｘ４の方向に変位しようとする。
【０００５】
しかしながら、上側の取り付けステー３０１のネジ留め位置Ｘ５のＸ４方向と同じＸ６方向の変形はインストルメントパネル５００により規制されているので、見返し３００は、図中Ｘ７のように反り変形する。すると、上側の取り付けステー３０１は、図中Ｘ８の方向に引っ張られる。すると、上側の取り付けステー３０１のネジ留め位置Ｘ５では、取り付けステーの３０１の取り付け孔３０１ａが図中Ｘ９寸法分上側に偏り、結果として表示装置がＸ９寸法分後方にズレる。
【０００６】
これにより、レンズ１００がＸ９寸法だけ後方にズレることにより、後に、インストルメントパネル５００に取り付けられレンズ３００の前方に配置されるインパネバイザー５０１とレンズ１００との隙間Ｘ１０がＸ９寸法分大きくなってしまうといった問題点があった。
【０００７】
そこで、本開示は、上記問題点に鑑みてなされたものであり、車両に取付ける表示装置において、部品の変形を防止することができる表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の表示装置は、車両情報を表示する表示部を有する表示部４と、前記表示部４を視認者が視認する方向である前後方向において、前記表示部４の前方を覆う透過部材１と、前記透過部材１と前記表示部４との間に配置され、前記透過部材１を固定すると共に前記表示部４を囲む立壁部２１を有する見返し部材２と、を備え、前記見返し部材２は、取り付け先５００に取り付け可能な前記立壁部２１の外側から突出する取り付け部２３を有し、前記取り付け部２３は、前記透過部材１と前記前後方向で当接する第１の当接部２４を有することを特徴とする。
【図面の簡単な説明】
【０００９】

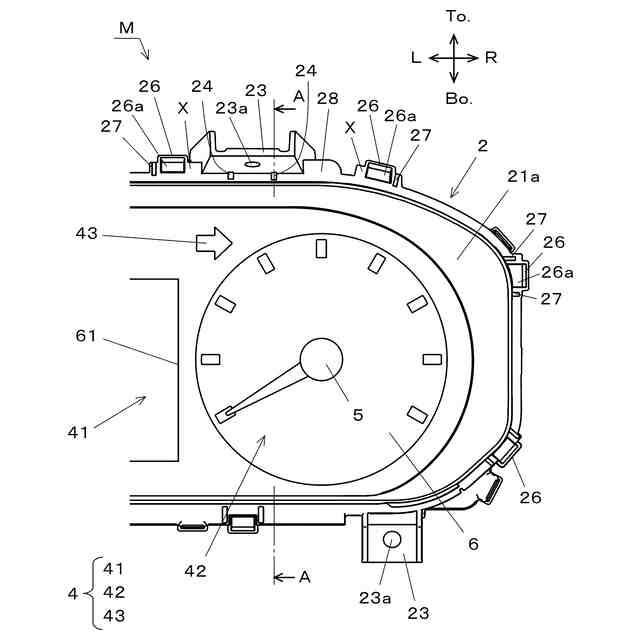

本開示の実施形態に係る計器装置のレンズを省く正面図。

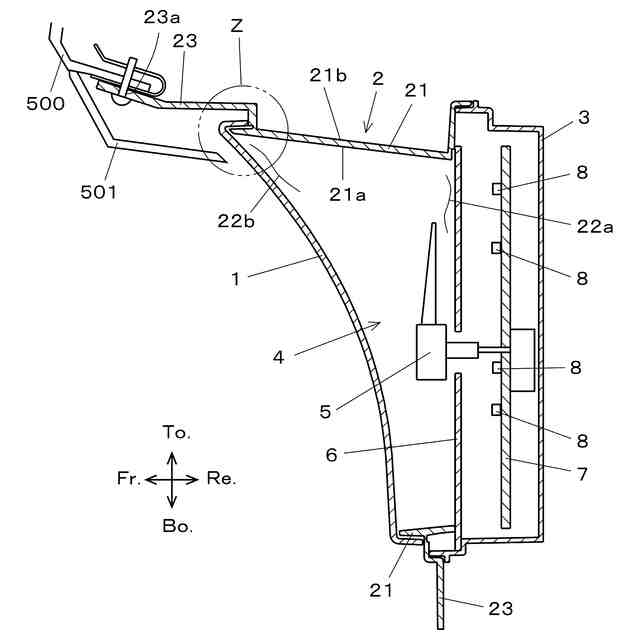

図１のＡ－Ａ線に沿った断面図。

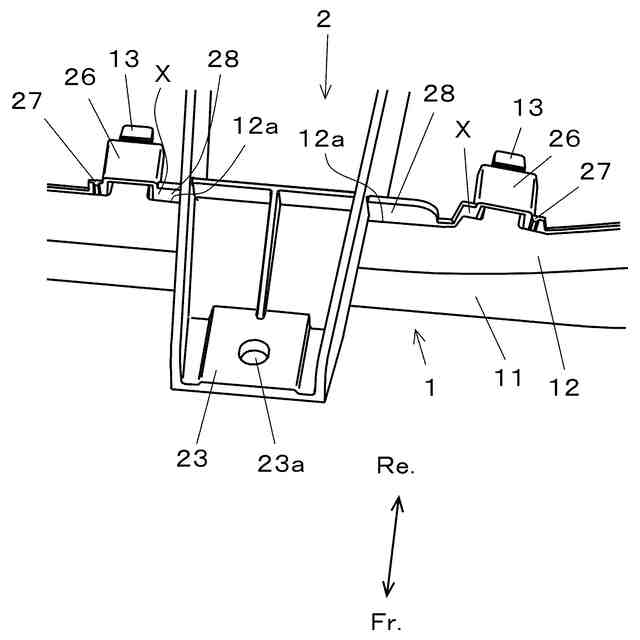

本開示の実施形態に係るレンズと見返しを上方向から見た図。

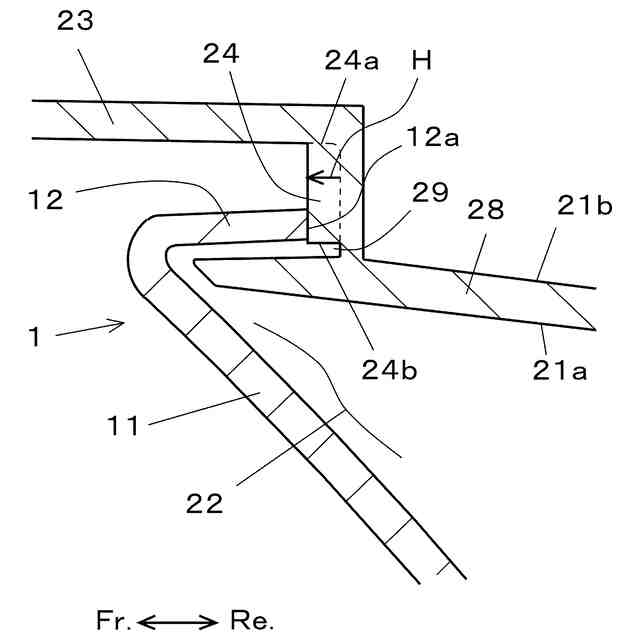

図１の要部Ｚの拡大図。

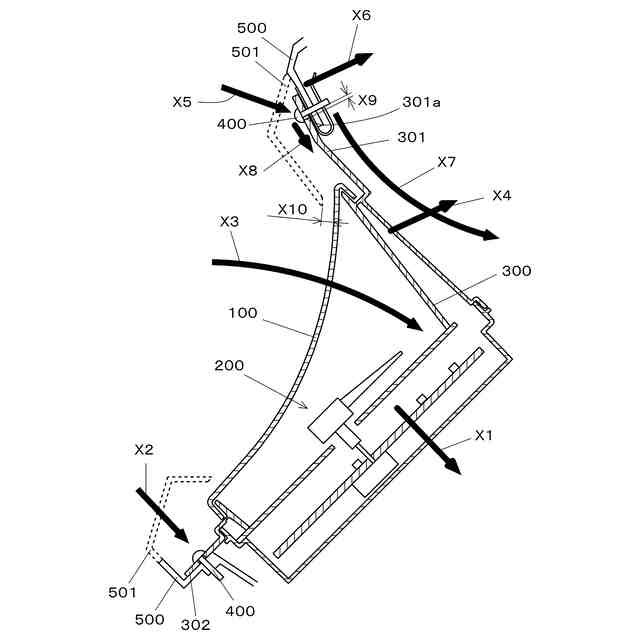

従来の表示装置の断面図。
【発明を実施するための形態】
【００１０】
本開示は、車両用の計器装置に関し、例えば、自動車やオートバイ、あるいは農業機械や建設機械を備えた移動体に搭載される車両用の計器装置に適用することができる。
（【００１１】以降は省略されています）
