公開番号2025075470
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186660
出願日2023-10-31
発明の名称X線検査装置
出願人株式会社イシダ
代理人個人,個人,個人,個人
主分類G01N 23/18 20180101AFI20250508BHJP(測定;試験)
要約【課題】X線の出力を抑えても良好な検査を実施可能なX線検査装置を提供する。

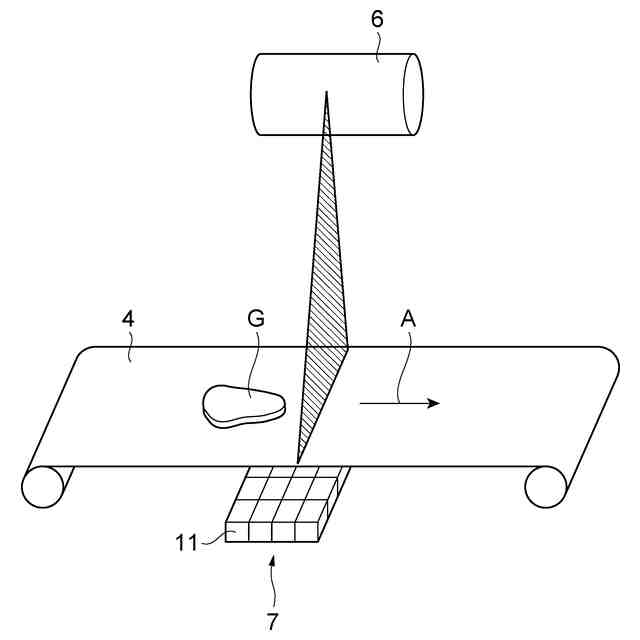

【解決手段】X線検査装置は、物品を搬送する搬送部と、搬送部に搬送される物品にX線を照射する照射部と、X線を検出する複数の検出素子が平面状に配置されたセンサ部と、複数の検出素子の少なくとも一部から出力される検出結果を読み出して、画像を生成する画像生成部と、第1電力が照射部に供給される第1モード、及び、第1電力よりも小さい第2電力が照射部に供給される第2モードを切り替えるモード切替部と、を備え、モード切替部は、第1モードから第2モードに切り替えたとき、画像生成部による検出結果の読み出し頻度を変更する。
【選択図】図4
特許請求の範囲【請求項１】
物品を搬送する搬送部と、
前記搬送部に搬送される前記物品にＸ線を照射する照射部と、
前記Ｘ線を検出する複数の検出素子が平面状に配置されたセンサ部と、
前記複数の検出素子の少なくとも一部から出力される検出結果を読み出して、画像を生成する画像生成部と、
第１電力が前記照射部に供給される第１モード、及び、前記第１電力よりも小さい第２電力が前記照射部に供給される第２モードを切り替えるモード切替部と、
を備え、
前記モード切替部は、前記第１モードから前記第２モードに切り替えたとき、前記画像生成部による前記検出結果の読み出し頻度を変更する、
Ｘ線検査装置。
続きを表示（約 480 文字）【請求項２】
前記センサ部は、フォトンカウンティング方式で前記Ｘ線を検出する、請求項１に記載のＸ線検査装置。
【請求項３】
前記第２電力は、前記第１電力の１倍未満の任意の倍数である、請求項１または２に記載のＸ線検査装置。
【請求項４】
前記モード切替部は、前記第１モードから前記第２モードに切り替えたとき、前記読み出し頻度に前記１倍未満の任意の倍数を乗じる、請求項３に記載のＸ線検査装置。
【請求項５】

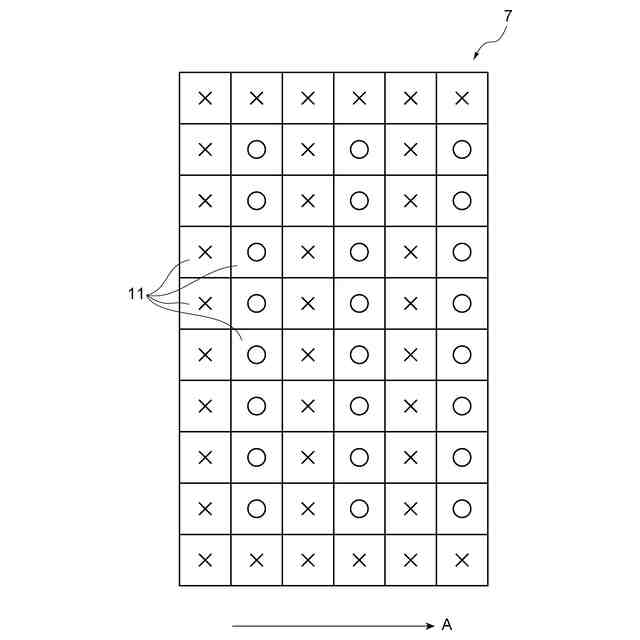

前記センサ部は、前記第１モードから前記第２モードに切り替えたとき、動作する前記検出素子の数を変更する、請求項１または２に記載のＸ線検査装置。
【請求項６】
前記第１モードから前記第２モードに切り替えたとき、前記読み出し頻度の変更割合は、前記複数の検出素子において動作する前記センサの割合と同一である、請求項５に記載のＸ線検査装置。
【請求項７】
前記画像に基づき、食品が含まれる前記物品内における異物の有無を判定する判定部をさらに備える、請求項１または２に記載のＸ線検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｘ線検査装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来より、食料品、医薬品などの被検査物（物品）を検査するための装置として、Ｘ線などの電磁波を利用する検査装置が用いられる。例えば、特許文献１に記載の物品検査装置は、移動する被検査物に放射状に広がる電磁波を照射する照射部と、複数の検出素子により被検査物の影響を受けた電磁波を検出する検出部と、を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１５６６３５公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述したような物品検査装置においては、電磁波の出力源である照射部が最も早く劣化する傾向がある。照射部の劣化を抑えるためには、電磁波の出力を抑えることが考えられる。しかしながら、単に電磁波の出力を抑えると、検出部による電磁波の検出が不十分になり、被検査物の良否判定が精度よく実施されない懸念がある。
【０００５】
本発明の一側面の目的は、Ｘ線の出力を抑えても良好な検査を実施可能なＸ線検査装置の提供である。
【課題を解決するための手段】
【０００６】

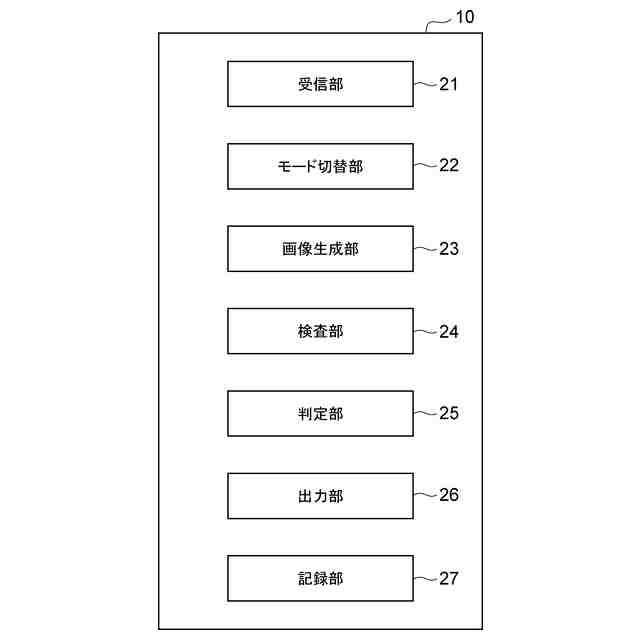

（１）本発明の一側面に係るＸ線検査装置は、物品を搬送する搬送部と、搬送部に搬送される物品にＸ線を照射する照射部と、Ｘ線を検出する複数の検出素子が平面状に配置されたセンサ部と、複数の検出素子の少なくとも一部から出力される検出結果を読み出して、画像を生成する画像生成部と、第１電力が照射部に供給される第１モード、及び、第１電力よりも小さい第２電力が照射部に供給される第２モードを切り替えるモード切替部と、を備え、モード切替部は、第１モードから第２モードに切り替えたとき、画像生成部による検出結果の読み出し頻度を変更する。
【０００７】
このＸ線検査装置によれば、モード切替部は、第１電力が照射部に供給される第１モードから、第１電力よりも小さい第２電力が照射部に供給される第２モードに切り替えたとき、画像生成部による検出結果の読み出し頻度を変更する。例えば、第１モードから第２モードに切り替えたときに検出結果の読み出し頻度を減らすことによって、所定期間内における複数の検出素子の露光時間を延長できる。これにより、第２モードにて照射部から照射されるＸ線の出力が弱まった場合であっても、各検出素子から良好なＸ線の検出結果を出力できる。したがって上記Ｘ線検査装置の利用によって、Ｘ線の出力を抑えても良好な検査を実施可能である。
【０００８】
（２）上記（１）に記載のＸ線検査装置にて、センサ部は、フォトンカウンティング方式でＸ線を検出してもよい。この場合、画像生成部によって生成される画像のコントラストを向上できる。
【０００９】
（３）上記（１）または（２）に記載のＸ線検査装置にて、第２電力は、第１電力の１倍未満の任意の倍数でもよい。この場合、Ｘ線検査装置の消費電力を良好に低減できる。
【００１０】
（４）上記（３）に記載のＸ線検査装置にて、モード切替部は、第１モードから第２モードに切り替えたとき、読み出し頻度に１倍未満の任意の倍数を乗じてもよい。この場合、各センサから良好なＸ線の検出結果を確実に出力できる。
（【００１１】以降は省略されています）
