公開番号2025075279
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186331
出願日2023-10-31
発明の名称座席装置および座席
出願人コイト電工株式会社
代理人個人,個人,個人
主分類B60N 2/90 20180101AFI20250508BHJP(車両一般)
要約【課題】座席の着座部上に存在する物体を検知する。

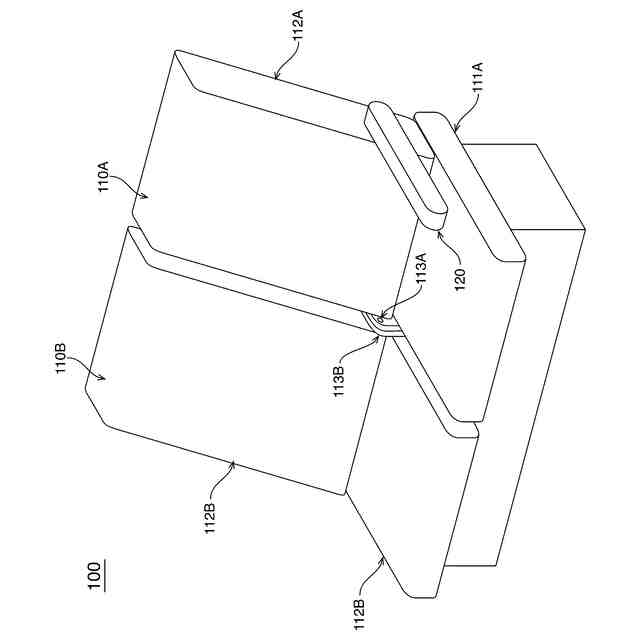

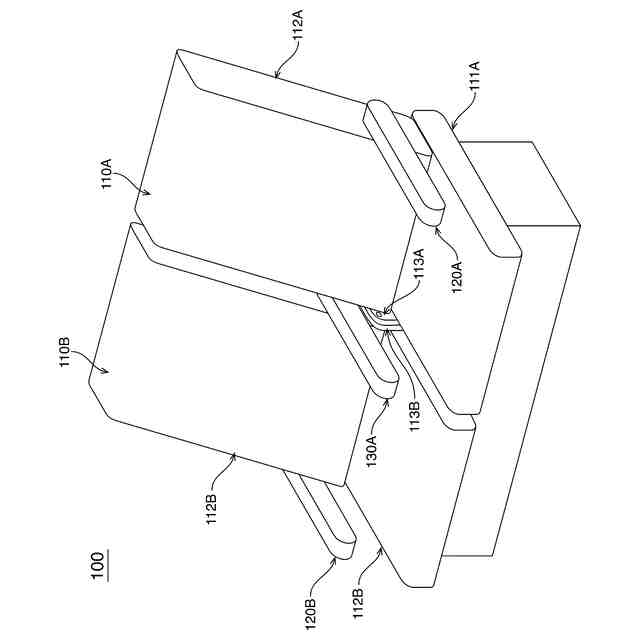

【解決手段】2以上の座席110A、110Bを有する座席装置100の座席の各々において、当該座席111Aの着座部上の物体を検知するための光センサ133Aを、当該座席の背凭れ部112Aと、当該座席110Aに隣接する座席110Bの背凭れ部112Bと、の間に配置する。
【選択図】図1
特許請求の範囲【請求項１】
２以上の座席を有する座席装置であって、
前記２以上の座席の各々は、
着座部と、
背凭れ部と、

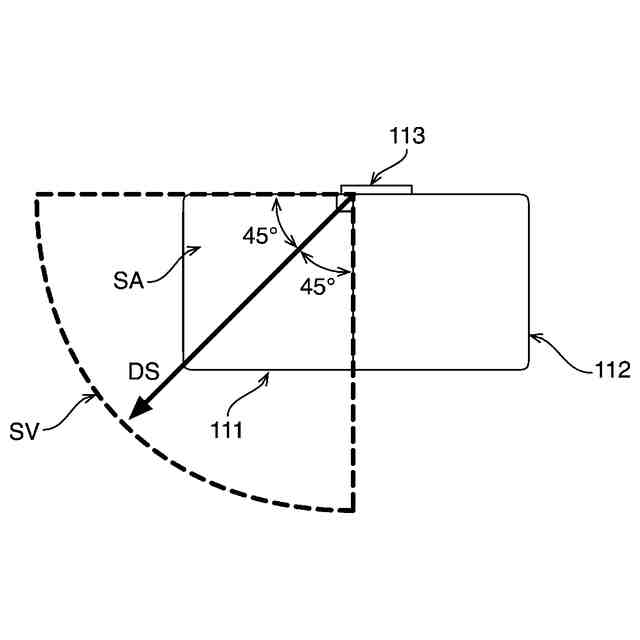

当該座席の背凭れ部と、当該座席に隣接する座席の背凭れ部と、の間に配置された、前記着座部上の物体を検知するための光センサと、を有する、座席装置。
続きを表示（約 750 文字）【請求項２】

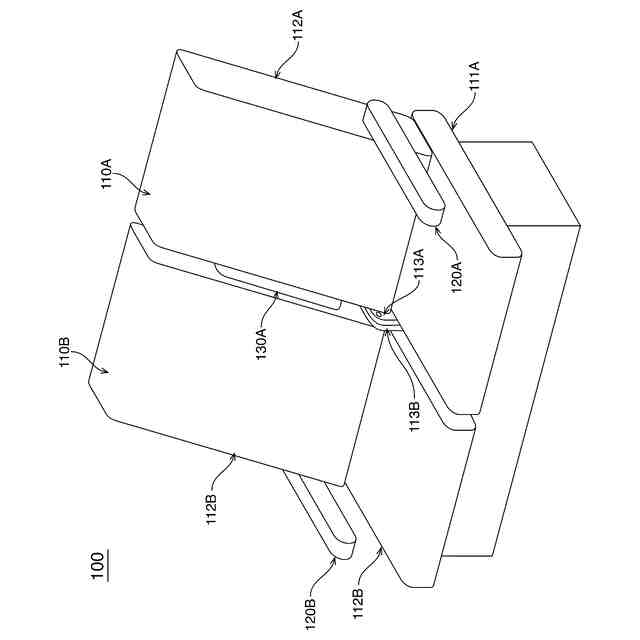

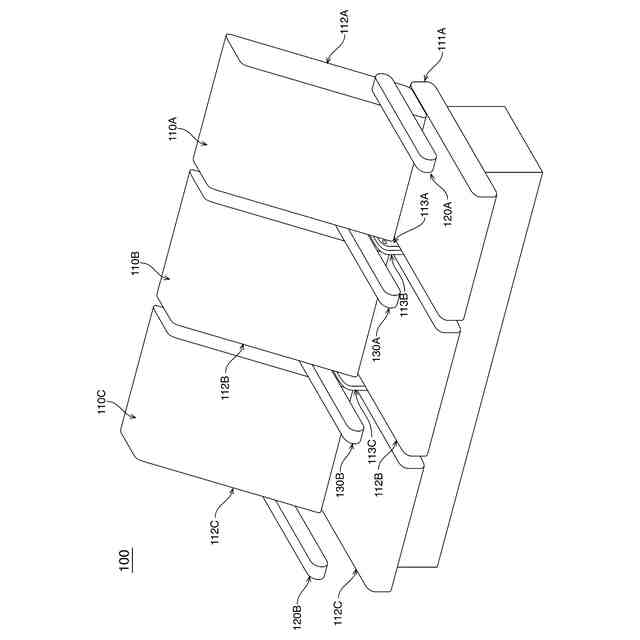

隣接する２つの座席の間に配置された肘掛け部をさらに有し、
前記光センサは、前記肘掛け部の下方に設置されている、請求項１に記載の座席装置。
【請求項３】

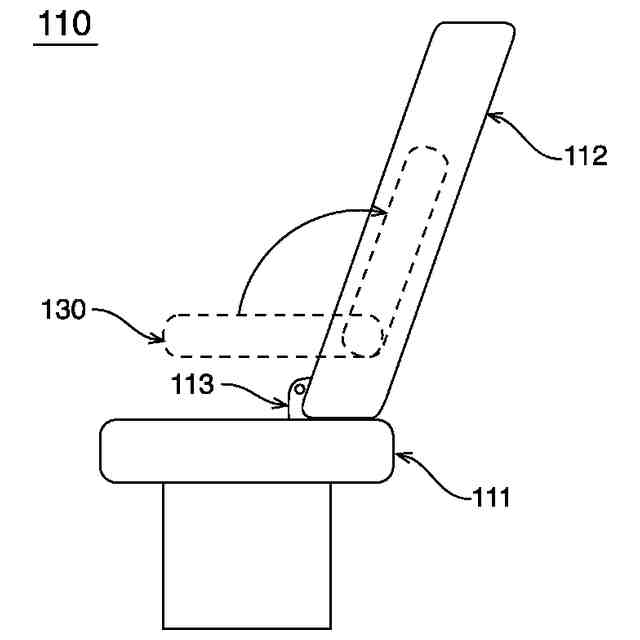

前記肘掛け部は、２つの位置の間において可動である、請求項２に記載の座席装置。
【請求項４】
前記２つの位置は、前記肘掛け部が前記隣接する２つの座席の間に隠れた位置を含む、請求項３に記載の座席装置。
【請求項５】
前記２以上の座席の各々は、当該座席の背凭れ部が押圧されていることを検知するための押圧検知部を有し、
前記座席装置は、前記光センサおよび前記押圧検知装置の検知結果に基づいて、前記２以上の座席の各々の使用状況を判定する判定部をさらに有する、請求項１に記載の座席装置。
【請求項６】
着座部と、
背凭れ部と、
前記背凭れ部の側部に配置された、前記着座部上の物体を検知するための光センサと、を有する、座席。
【請求項７】
前記背凭れ部の側部に肘掛け部が配置され、
前記光センサは、前記肘掛け部の下方に設置されている、請求項６に記載の座席。
【請求項８】
前記肘掛け部は、２つの位置の間において可動である、請求項７に記載の座席。
【請求項９】
前記２つの位置は、前記肘掛け部が前記背凭れ部に隠れた位置を含む、請求項８に記載の座席。
【請求項１０】
前記背凭れ部が押圧されていることを検知するための押圧検知部と、
前記光センサおよび前記押圧検知装置の検知結果に基づいて、前記座席の使用状況を判定する判定部と、をさらに有する、請求項６に記載の座席。

発明の詳細な説明【技術分野】
【０００１】
本発明は、座席装置および座席に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

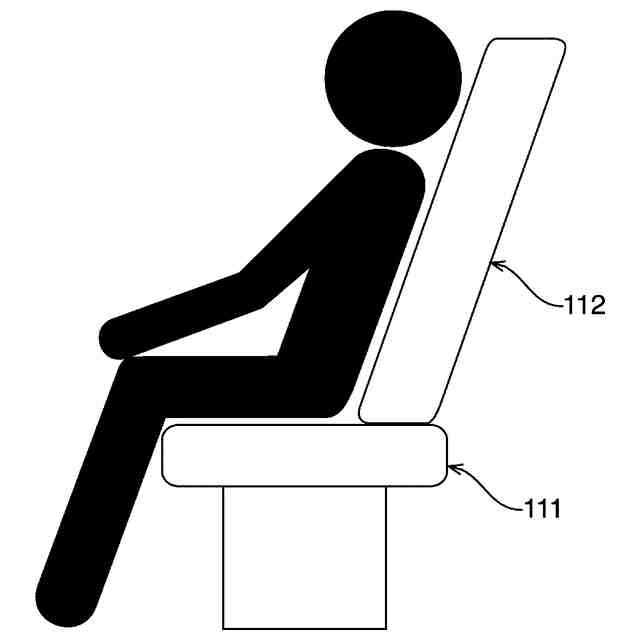

特許文献１は、ユーザが着座する着座部とユーザが凭れる背凭れ部とを備えた座席の使用状況を検知する技術を開示している。特許文献１に開示された技術では、座席の着座部上に物体があることを検知する物体検知手段（光センサ）と、背凭れ部が押圧されていることを検知する押圧検知手段と、を用いて、座席の使用状況を検知する。そして、特許文献１に開示された技術では、直座部上に物体があり、背凭れ部が押圧されているならば、座席に人が着座していると判定し、直座部上に物体があり、背凭れ部が押圧されていないならば、座席に荷物が置かれていると判定している。
【先行技術文献】
【非特許文献】
【０００３】
特開２０２２－１３１２１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

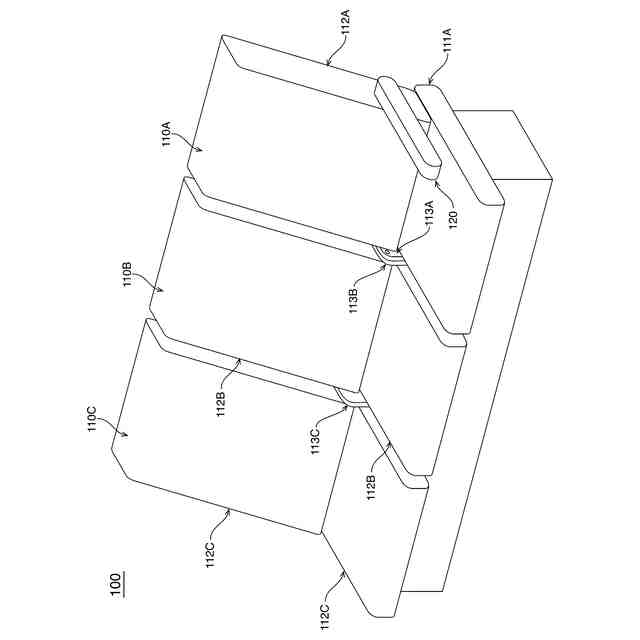

特許文献１に開示された技術では、物体検知手段である光センサは、肘掛けに配置されている。このため、図１２に示すように、３つの座席が並び、真ん中の座席に肘掛けが存在しない座席装置の場合、特許文献１に開示された技術では、真ん中の座席の着座部上の物体を検知することができず、真ん中の座席の使用状況を検知することができなかった。
【０００５】
そこで、本発明は、座席の着座部上に存在する物体を検知することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明の一実施形態に係る座席装置は、２以上の座席を有する座席装置であって、前記２以上の座席の各々は、着座部と、背凭れ部と、当該座席の背凭れ部と、当該座席に隣接する座席の背凭れ部と、の間に配置された、前記着座部上の物体を検知するための光センサと、を有する。
【０００７】
前記座席装置は、隣接する２つの座席の間に配置された肘掛け部をさらに有し、前記光センサは、前記肘掛け部の下方に設置されているようにしても良い。
【０００８】
前記肘掛け部は、２つの位置の間において可動であるようにしても良い。
【０００９】
前記２つの位置は、前記肘掛け部が前記隣接する２つの座席の間に隠れた位置を含むようにしても良い。
【００１０】
前記２以上の座席の各々は、当該座席の背凭れ部が押圧されていることを検知するための押圧検知部を有し、前記座席装置は、前記光センサおよび前記押圧検知装置の検知結果に基づいて、前記２以上の座席の各々の使用状況を判定する判定部をさらに有する。
（【００１１】以降は省略されています）
