公開番号2025074619
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185562
出願日2023-10-30
発明の名称ドラムユニット
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類G03G 21/16 20060101AFI20250507BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】コネクタの電気的接触面を保護できるドラムユニットを提供する。

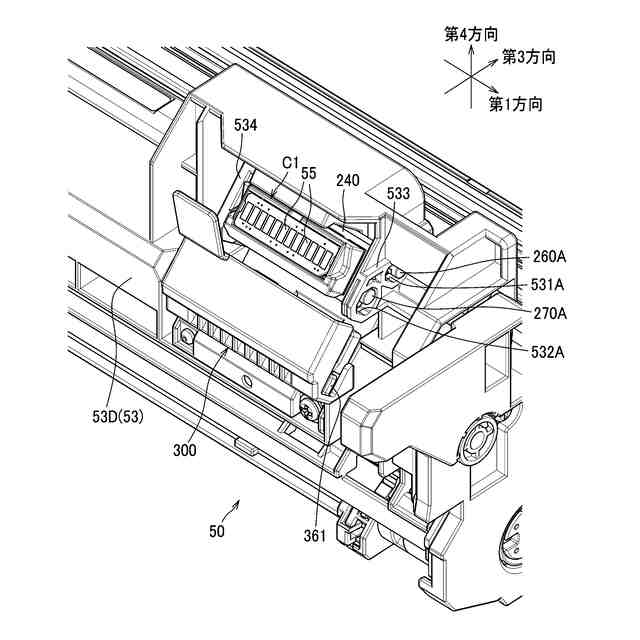

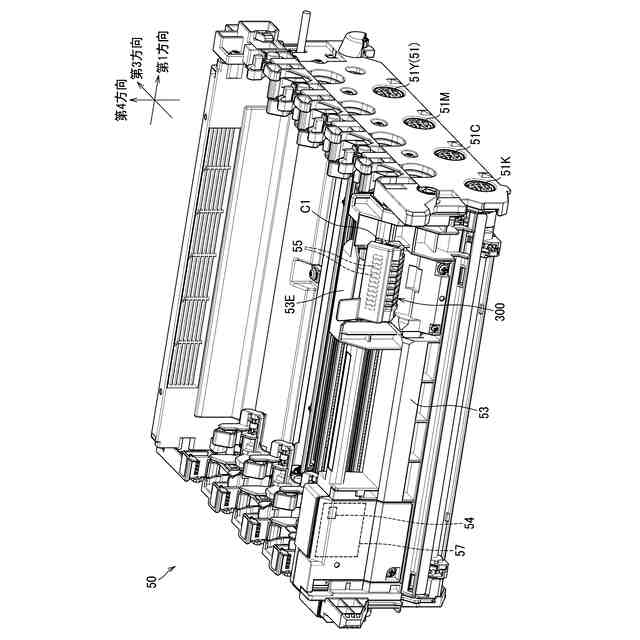

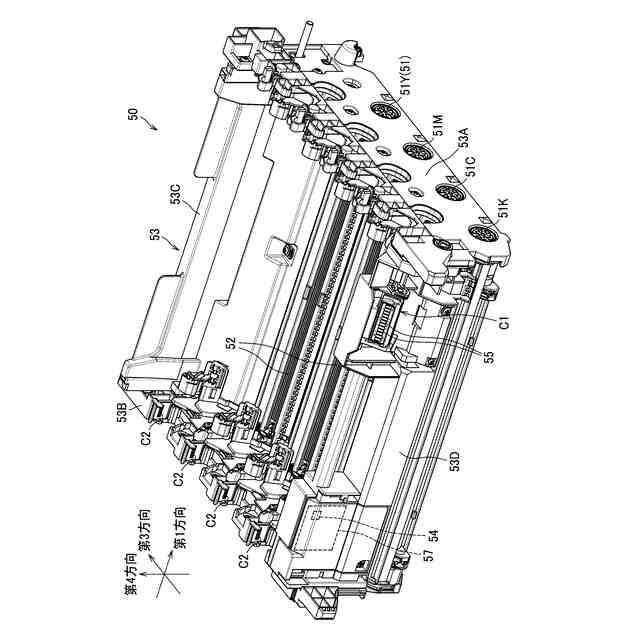

【解決手段】ドラムユニット50は、画像形成装置の装置本体に着脱可能である。ドラムユニット50は、第1感光ドラム51Yと、第2感光ドラム51Mと、ドラムユニット50に関する情報を記憶するドラムメモリ54と、第1コネクタC1と、カバー300とを備える。第1コネクタC1は、ドラムメモリ54と電気的に接続され、ドラムユニット50が装置本体に装着された状態で装置本体の本体電極と電気的に接触する電気的接触面55を有する。カバー300は、電気的接触面55を覆うカバーであり、第1コネクタC1に取り付けられている。
【選択図】図9
特許請求の範囲【請求項１】
画像形成装置の装置本体に着脱可能なドラムユニットであって、
第１方向に延びる第１軸について回転可能な第１感光ドラムと、
前記第１方向に延びる第２軸について回転可能な第２感光ドラムと、
前記ドラムユニットに関する情報を記憶する記憶媒体と、

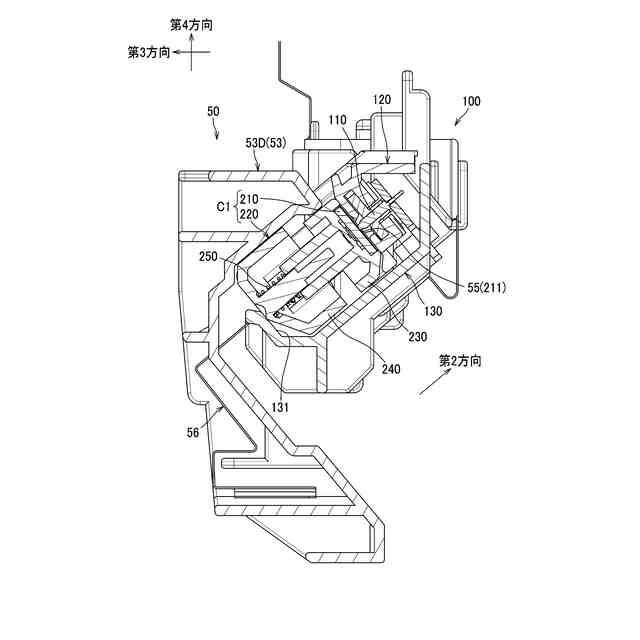

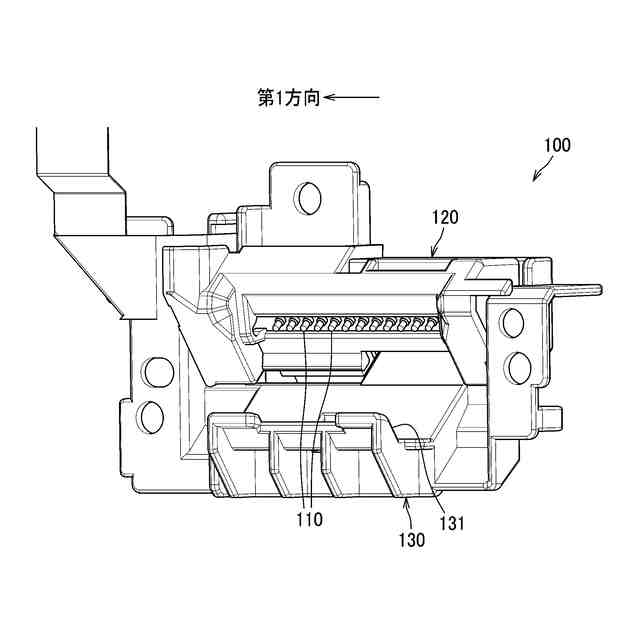

前記記憶媒体と電気的に接続された電気的接触面であって、前記ドラムユニットが前記装置本体に装着された状態で前記装置本体の本体電極と電気的に接触する電気的接触面を有するコネクタと、
前記電気的接触面を覆うカバーであって、コネクタに取り付けられたカバーと、を備えることを特徴とするドラムユニット。
続きを表示（約 1,300 文字）【請求項２】

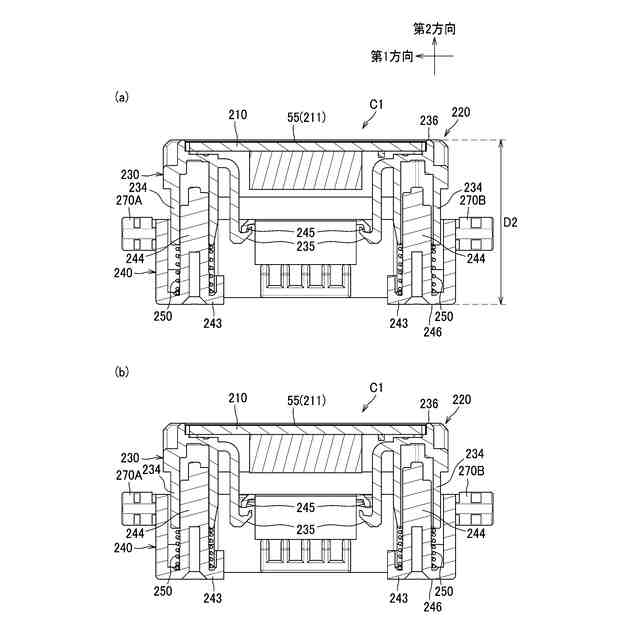

前記コネクタは、
前記電気的接触面を保持する第１ホルダと、
前記第１ホルダを前記電気的接触面と交差する第２方向に移動可能に保持する第２ホルダと、
前記第１ホルダと前記第２ホルダとの間に位置するバネであって、前記第２方向において前記第１ホルダを前記第２ホルダから離れる方向に付勢するバネと、を備え、
前記第１ホルダおよび前記第２ホルダの一方は、前記第１ホルダおよび前記第２ホルダの他方に係合する爪であって、前記第１ホルダが前記第２方向において前記第２ホルダから離れる方向へ移動することを制限する爪を有し、
前記カバーは、前記バネを弾性変形させた状態であって、前記爪を前記第１ホルダおよび前記第２ホルダの前記他方から離脱させた状態に保持することを特徴とする請求項１に記載のドラムユニット。
【請求項３】
前記カバーは、
前記コネクタの前記第２方向の一方に位置する第１壁であって、前記第１ホルダに接触する第１壁と、
前記コネクタの前記第２方向の他方に位置し、前記第２方向において前記第１壁と向かい合う第２壁であって、前記第２ホルダに接触する第２壁と、
前記第１壁と前記第２壁とを接続する第３壁と、を有することを特徴とする請求項２に記載のドラムユニット。
【請求項４】
前記カバーは、前記第３壁から突出するリブであって、前記第２方向に延びるリブを有することを特徴とする請求項３に記載のドラムユニット。
【請求項５】
前記カバーは、前記電気的接触面を覆うカバー壁を有し、
前記カバー壁は、前記電気的接触面から離れるように凹む凹部を有することを特徴とする請求項１に記載のドラムユニット。
【請求項６】
前記凹部は、前記電気的接触面と平行な方向において前記カバー壁の一端まで延びていることを特徴とする請求項５に記載のドラムユニット。
【請求項７】

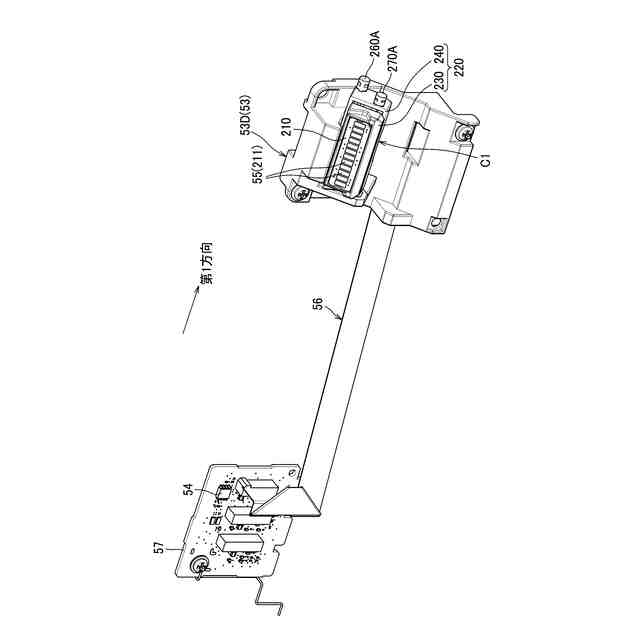

前記記憶媒体と前記電気的接触面とを電気的に接続するケーブルをさらに備え、
前記カバーは、前記ケーブルが通る切欠を有することを特徴とする請求項１に記載のドラムユニット。
【請求項８】
前記コネクタを保持するフレームをさらに備え、
前記カバーは、
前記コネクタの前記第１方向における一方に位置する第１フックであって、前記フレームに係合する第１フックと、
前記コネクタの前記第１方向における他方に位置する第２フックであって、前記フレームに係合する第２フックと、を有することを特徴とする請求項１に記載のドラムユニット。
【請求項９】
前記カバーは、
前記電気的接触面を覆うカバー壁と、
前記カバー壁の、前記電気的接触面と向かい合う面とは反対の面から突出する板状の突出片と、を有することを特徴とする請求項１に記載のドラムユニット。
【請求項１０】
前記第１感光ドラム、前記第２感光ドラム、前記記憶媒体および前記コネクタを保持するフレームをさらに備え、
前記突出片は、前記フレームの端よりも突出していることを特徴とする請求項９に記載のドラムユニット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ドラムユニットに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

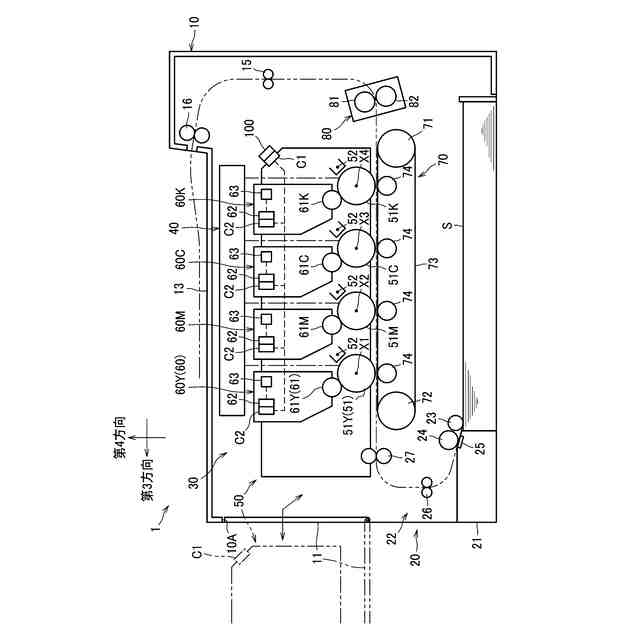

画像形成装置の装置本体に着脱可能なドラムユニットとして、複数の感光ドラムと、コネクタとを備えるドロワが知られている（特許文献１）。この技術では、ドラムユニットのコネクタは、ドラムユニットが装置本体に装着された状態で、装置本体のコネクタと電気的に接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－２０１３１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ドラムユニットは、装置本体に装着されない状態で輸送されることがあるため、コネクタの電気的接触面に汚れが付着したり、傷がついたりする可能性がある。
そこで、コネクタの電気的接触面を保護できることが望まれる。
【課題を解決するための手段】
【０００５】
本願の第１開示では、ドラムユニットは、画像形成装置の装置本体に着脱可能である。
ドラムユニットは、第１感光ドラムと、第２感光ドラムと、記憶媒体と、電気的接触面を有するコネクタと、カバーと、を備える。
第１感光ドラムは、第１方向に延びる第１軸について回転可能である。
第２感光ドラムは、第１方向に延びる第２軸について回転可能である。
記憶媒体は、ドラムユニットに関する情報を記憶する。
電気的接触面は、記憶媒体と電気的に接続される。電気的接触面は、ドラムユニットが装置本体に装着された状態で装置本体の本体電極と電気的に接触する。
カバーは、電気的接触面を覆う。カバーは、コネクタに取り付けられる。
【０００６】
第１開示によれば、ドラムユニットが、電気的接触面を覆うカバーであって、コネクタに取り付けられたカバーを備えることで、カバーによってコネクタの電気的接触面を保護できる。
【０００７】
本願の第２開示では、第１開示のドラムユニットにおいて、コネクタは、第１ホルダと、第２ホルダと、バネと、を備え、第１ホルダおよび第２ホルダの一方は、爪を有していてもよい。
第１ホルダは、電気的接触面を保持する。
第２ホルダは、第１ホルダを電気的接触面と交差する第２方向に移動可能に保持する。
バネは、第１ホルダと第２ホルダとの間に位置する。バネは、第２方向において第１ホルダを第２ホルダから離れる方向に付勢する。
爪は、第１ホルダおよび第２ホルダの他方に係合する。爪は、第１ホルダが第２方向において第２ホルダから離れる方向へ移動することを制限する。
カバーは、バネを弾性変形させた状態であって、爪を第１ホルダおよび第２ホルダの他方から離脱させた状態に保持する。
【０００８】
第２開示によれば、カバーが、バネを弾性変形させた状態であって、爪を第１ホルダおよび第２ホルダの他方から離脱させた状態に保持することで、爪にバネからの力がかからないようにできる。
【０００９】
本願の第３開示では、第２開示のドラムユニットにおいて、カバーは、第１壁と、第２壁と、第３壁と、を有していてもよい。
第１壁は、コネクタの第２方向の一方に位置する。第１壁は、第１ホルダに接触する。
第２壁は、コネクタの第２方向の他方に位置し、第２方向において第１壁と向かい合う。第２壁は、第２ホルダに接触する。
第３壁は、第１壁と第２壁とを接続する。
【００１０】
本願の第４開示では、第３開示のドラムユニットにおいて、カバーは、リブを有していてもよい。
リブは、第３壁から突出する。リブは、第２方向に延びる。
（【００１１】以降は省略されています）
