公開番号2025074570
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185471
出願日2023-10-30
発明の名称移植機
出願人三菱マヒンドラ農機株式会社
代理人弁理士法人近島国際特許事務所
主分類A01C 11/02 20060101AFI20250507BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】メンテナンス性を向上した移植機を提供する。
【解決手段】走行機体と、走行機体の後方に配置されると共に走行機体に支持される植付作業機と、を備え、走行しながら植付作業機によって圃場へ苗を移植する移植機において、作業者が着座する運転席と、運転席の前方に配置され、燃料残量を表示する燃料表示を含む表示パネルと、運転席の前方に配置され、走行機体を操向操作するステアリングホイールと、エンジンを始動させるためのスタータスイッチと、スタータスイッチが設けられる操作パネルと、走行機体に設けられ、表示パネルの後方、操作パネルの前方かつステアリングホイールの下方に配置されるメンテナンス開口と、メンテナンス開口を開閉可能な蓋部と、を備える。
【選択図】図11
特許請求の範囲【請求項１】
走行機体と、前記走行機体の後方に配置されると共に前記走行機体に支持される植付作業機と、を備え、走行しながら前記植付作業機によって圃場へ苗を移植する移植機において、
作業者が着座する運転席と、
前記運転席の前方に配置され、燃料残量を表示する燃料表示を含む表示パネルと、
前記運転席の前方に配置され、前記走行機体を操向操作するステアリングホイールと、
エンジンを始動させるためのスタータスイッチと、
前記スタータスイッチが設けられる操作パネルと、
前記走行機体に設けられ、前記表示パネルの後方、前記操作パネルの前方かつ前記ステアリングホイールの下方に配置されるメンテナンス開口と、
前記メンテナンス開口を開閉可能な蓋部と、を備える、
ことを特徴とする移植機。
続きを表示（約 140 文字）【請求項２】
前記走行機体は、上面に前記メンテナンス開口が設けられると共に前記蓋部を支持するカバー部材を有し、
前記カバー部材は、前記メンテナンス開口の縁部に設けられ、前記カバー部材の側面まで連続する溝部を有する、
ことを特徴とする請求項１に記載の移植機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、圃場を走行しながら苗を移植する移植機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、走行機体の前方に設けられたステアリングハンドル及び操作パネルと、運転座席と、を備えた移植機が提案されている（特許文献１参照）。ステアリングハンドルは、円形状に形成されており、操作パネルは、平面視においてステアリングハンドルの内部の空間に重なるように配置されている。すなわち、運転座席に着座した作業者は、ステアリングハンドルの内部の空間を介して、操作パネルを視認している。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２３２７８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の移植機では、エンジンルームや操作パネルの電装部品のメンテナンスを行う際には、ボンネットを取り外したり、操作パネルの下方のカバー体を取り外したりする必要があり、メンテナンス性に問題があった。
【０００５】
そこで、本発明は、メンテナンス性を向上した移植機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、走行機体と、前記走行機体の後方に配置されると共に前記走行機体に支持される植付作業機と、を備え、走行しながら前記植付作業機によって圃場へ苗を移植する移植機において、
作業者が着座する運転席と、
前記運転席の前方に配置され、燃料残量を表示する燃料表示を含む表示パネルと、
前記運転席の前方に配置され、前記走行機体を操向操作するステアリングホイールと、
エンジンを始動させるためのスタータスイッチと、
前記スタータスイッチが設けられる操作パネルと、
前記走行機体に設けられ、前記表示パネルの後方、前記操作パネルの前方かつ前記ステアリングホイールの下方に配置されるメンテナンス開口と、
前記メンテナンス開口を開閉可能な蓋部と、を備える、
ことを特徴とする。
【発明の効果】
【０００７】
本発明によると、メンテナンス性を向上することができる。
【図面の簡単な説明】
【０００８】

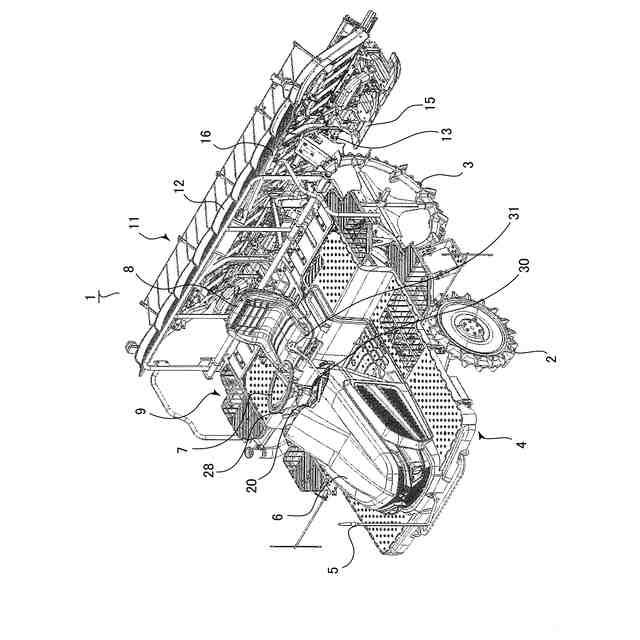

本実施の形態に係る田植機を示す斜視図。

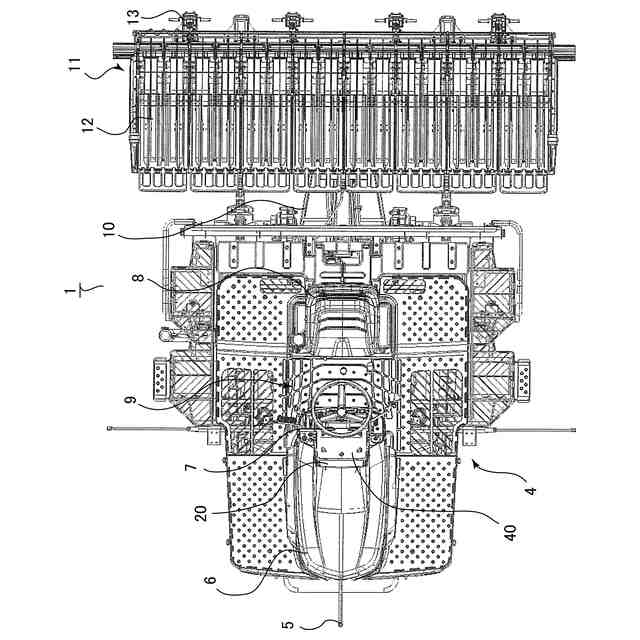

田植機を示す平面図。

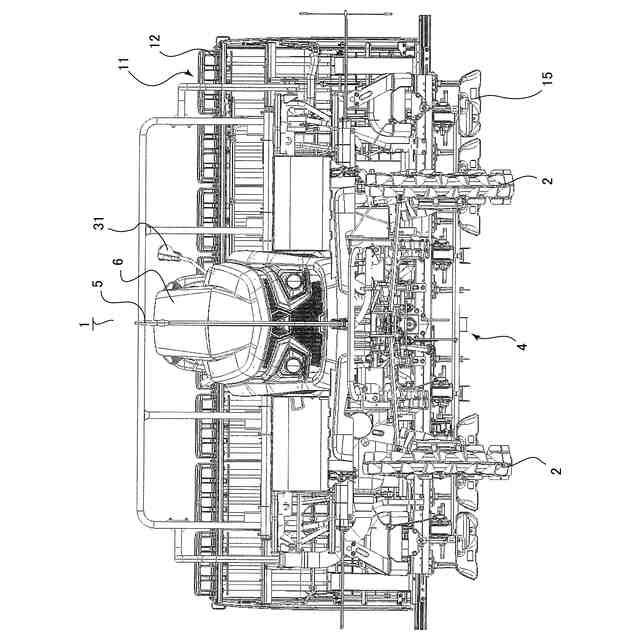

田植機を示す正面図。

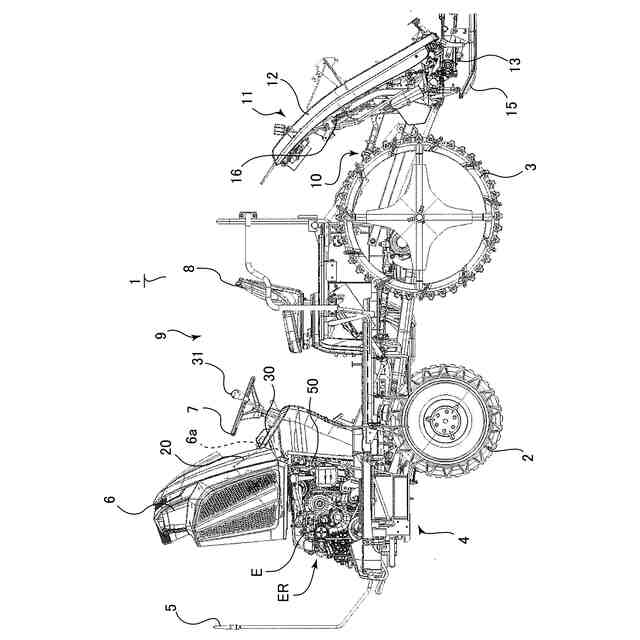

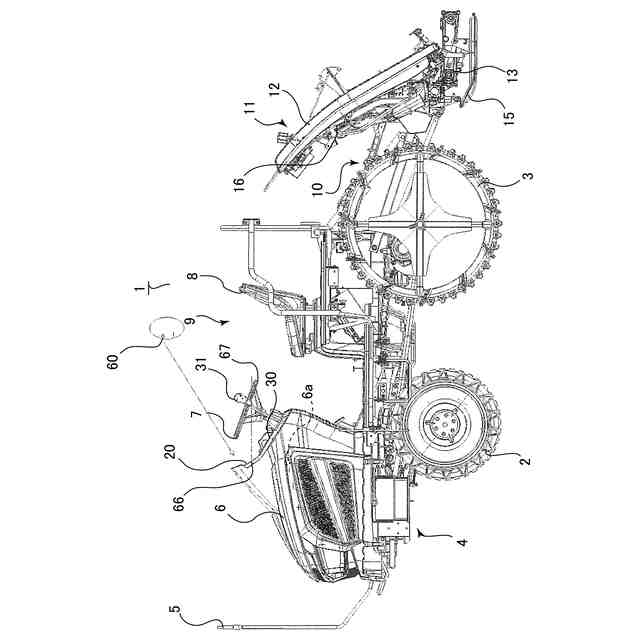

ボンネットカバーが開いた状態の田植機を示す側面図。
ボンネットカバーが閉じた状態の田植機を示す側面図。

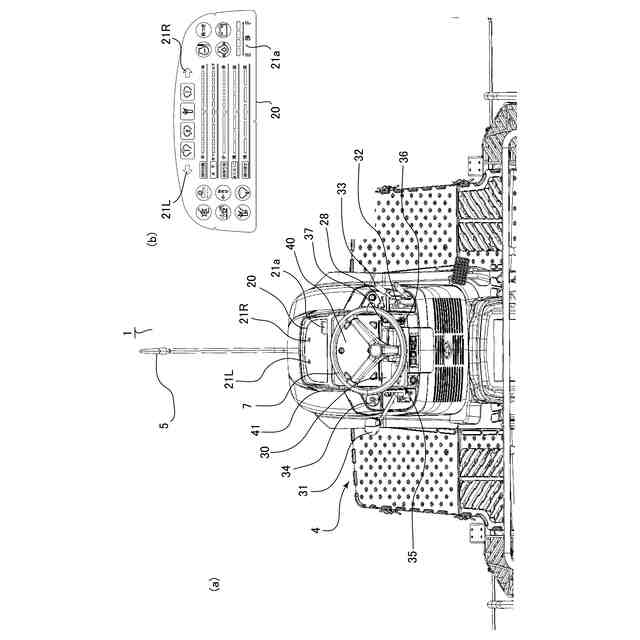

（ａ）は表示パネルを作業者の視点で見た図、（ｂ）は表示パネルを示す拡大図。

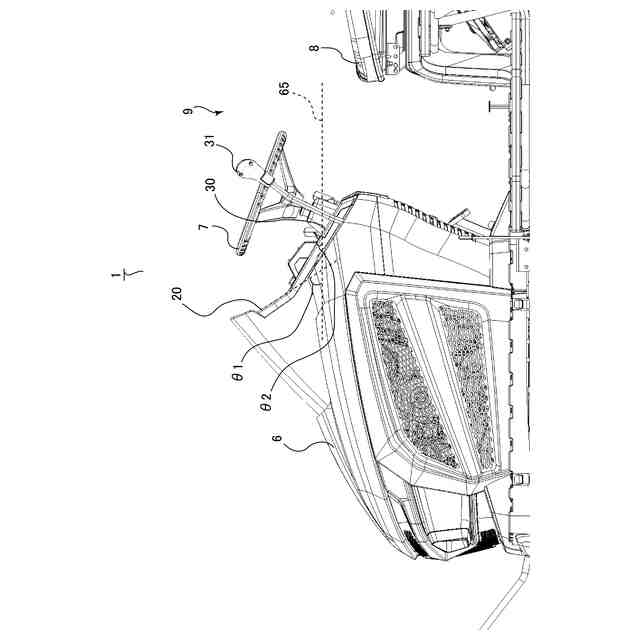

運転操作部を示す側面図。
タブレット端末のガイダンス画面を示す図。

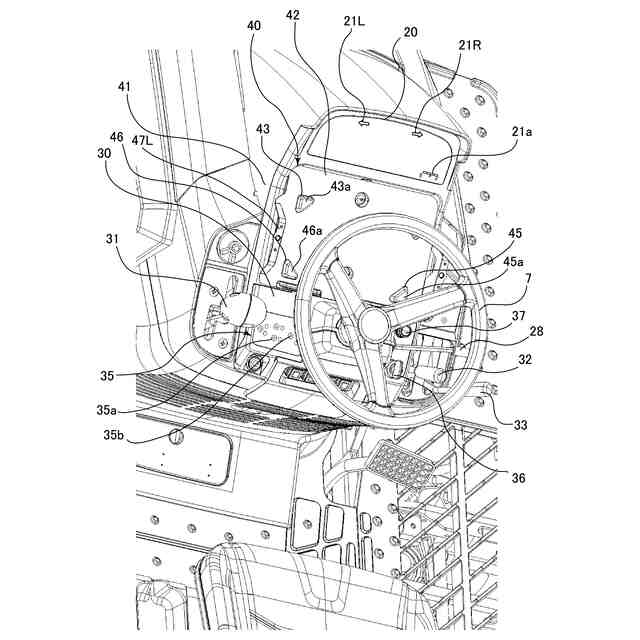

表示パネル、タブレットホルダ及び操作パネルを示す斜視図。
表示パネル、タブレットホルダ及び操作パネルを示す平面図。

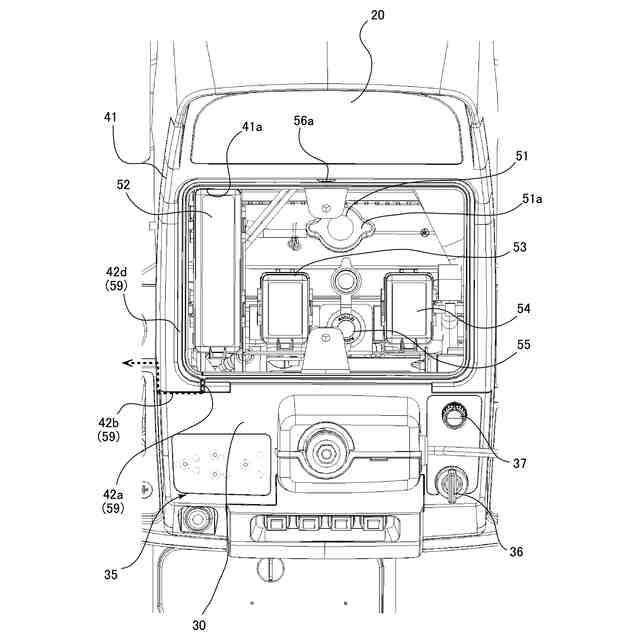

メンテナンス開口を示す平面図。
タブレットホルダを示す斜視図。
【発明を実施するための形態】
【０００９】
以下、図面に基づき本発明の実施形態について説明をする。図１乃至図５に示すように、移植機としての乗用型の田植機１は、前輪２及び後輪３に支持された走行機体４を有しており、走行機体４の前方には、センターポール５が設けられていると共に、ボンネットカバー６に覆われたエンジンＥ（図４参照）が搭載されている。ボンネットカバー６の後方には、ステアリングホイール７や、作業者が着座する運転席８などが配設された運転操作部９が設けられている。また、走行機体４の後部には、昇降リンク機構１０を介して、植付作業機１１が昇降可能に連結されている。
【００１０】
植付作業機１１は、マット苗を載置する苗載せ台１２と、該苗載せ台１２から苗を掻きとって圃場に植付ける植付装置１３と、を有しており、該植付装置１３の下方には、圃場を均すための複数のフロート１５が設けられている。そして、これら複数のフロート１５の内の１つは、作業時に圃場面の状況に応じて植付作業機１１を昇降制御し、植付け深さを調節するための感知フロートとなっている。
（【００１１】以降は省略されています）
