特許ウォッチ

公開番号2025072961
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183462
出願日2023-10-25
発明の名称液位検知フロート
出願人昭和機器工業株式会社
代理人弁理士法人英和特許事務所
主分類G01F 23/76 20060101AFI20250501BHJP(測定;試験)
要約【課題】液位検知フロートが液体貯蔵タンクの底部に溜まったスラッジ等に乗り上げたり埋まったりすることを防止すること並びに液体貯蔵タンクへの荷卸しの際におけるスラッジ等の巻き上がり及び液位検知フロートへのスラッジ等の付着を抑制すること。

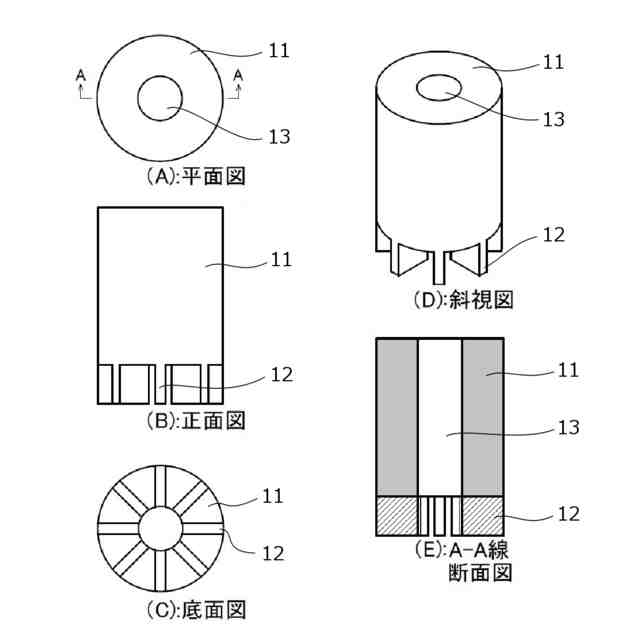

【解決手段】液体貯蔵タンクに設置されている上下方向へ延びるガイド部に対して、上下動可能に装着される筒状のフロート部11を有する液位検知フロートであって、フロート部11の底面に、貫通孔13の壁面を真下に延長した面から45度毎に八方へ放射状に延び、断面形状が長方形又は正方形であり、長方形又は正方形の上辺及び下辺の長さがフロート部11の厚さと等しい8枚の底面側羽根部12が設けられている液位検知フロート。
【選択図】図1
特許請求の範囲【請求項１】
液体貯蔵タンクに設置されている上下方向へ延びるガイド部に対して、上下動可能に装着される筒状のフロート部を有する液位検知フロートであって、
前記フロート部の底面に、該フロート部の中心軸側から放射状に延びる複数枚の底面側羽根部が設けられている
ことを特徴とする液位検知フロート。
続きを表示（約 580 文字）【請求項２】

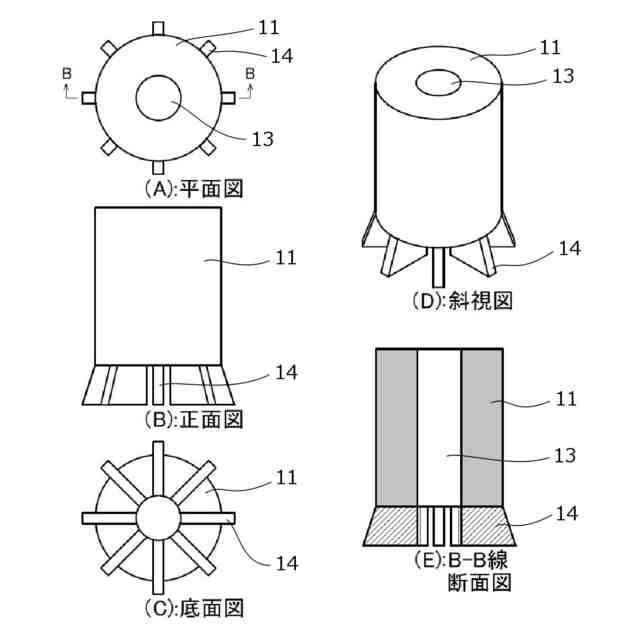

前記底面側羽根部は、下方側ほど前記フロート部の中心軸からの距離が大きい
ことを特徴とする請求項１に記載の液位検知フロート。
【請求項３】
前記底面側羽根部の下部は、下方側ほど薄くなっている
ことを特徴とする請求項１に記載の液位検知フロート。
【請求項４】
前記底面側羽根部の下部は、下方側ほど薄くなっている
ことを特徴とする請求項２に記載の液位検知フロート。
【請求項５】
前記フロート部の側面に、該フロート部の中心軸側から放射状に延びる複数枚の側面側羽根部が設けられている
ことを特徴とする請求項１～４のいずれかに記載の液位検知フロート。
【請求項６】

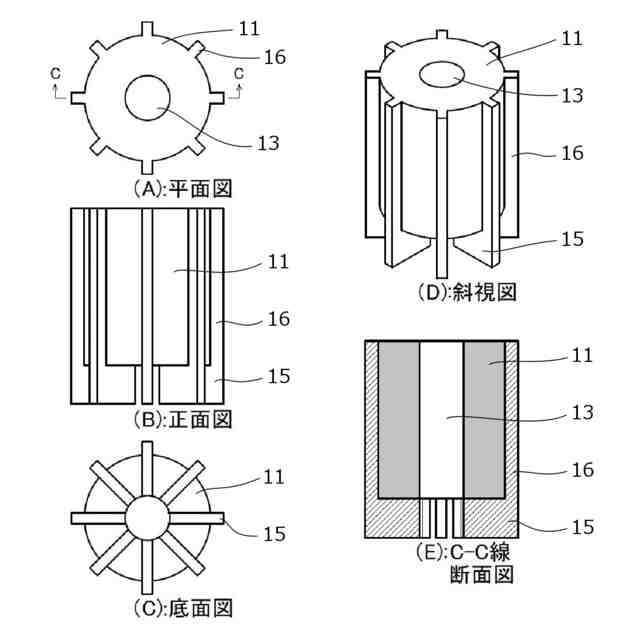

前記底面側羽根部と前記側面側羽根部は連続して設けられている
ことを特徴とする請求項５に記載の液位検知フロート。
【請求項７】
前記底面側羽根部又は前記側面側羽根部は、前記フロート部の中心軸と直交する平面で切った断面が弧状である
ことを特徴とする請求項５に記載の液位検知フロート。
【請求項８】
前記フロート部の側面に、周囲を取り巻く１枚の螺旋状羽根部が設けられている
ことを特徴とする請求項１～４のいずれかに記載の液位検知フロート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、油等の液体を貯蔵する液体貯蔵タンク内の液面レベルを測定するために用いられる液位検知フロートに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、液体貯蔵タンク内の液面レベルを測定するため、液位検知フロートが用いられている。例えば、図１２に示すように、油等の液体を貯蔵する液体貯蔵タンク１には、液体注入用配管２、ポンプＰや流量計Ｍに接続されている液体排出用配管３並びに貯蔵されている液体の液面レベル及び液体貯蔵タンク１の底部に溜まっている水の水面レベルを検出し液位データを送信する磁歪式液面計４が設置されている。
そして、磁歪式液面計４は、液体貯蔵タンク１の上方に設置される検出部５、検出部５から液体貯蔵タンク１の底部まで延びる磁歪線６、磁歪線６を内蔵するガイド部１０に沿って上下にスライド可能で磁石を内蔵している上部液位検知フロート７及び下部液位検知フロート８並びに液位データを送信する液位データ送信部９を有している。
【０００３】
また、このような液面計の液位検知フロートにおいては、タンク内に発生する水垢や錆等のために導電不良となったり、軸とフロートとの間に水垢等が付着してフロートの動きが悪くなったりすることを防止するため、特許文献１（実公昭５２－１０９３３号公報）や特許文献２（特公平５－７００９０号公報）に記載の発明等が提案されている。
すなわち、特許文献１には、フロート(5)の下部から突出する軸杆(6)に羽根フロート(7)を結合し、羽根フロート(7)がタンクを流れる水流のために回転すると、フロート(5)と導電材(8)が共に回転させられ、導電材(8)や電極(9,10)が導電不良となることを防止する発明が記載され（特に、第２図、第１頁左欄第３４～３６行及び同頁右欄第３２～３８行を参照）、特許文献２には、フロート(8)の外周面に、フロート(8)の周方向に延び垂直軸(1a)に対し対称な螺旋方向に延びた羽根部(9)を多数延出させ、羽根部(9)が波の力を受けフロート(8)が垂直軸(1a)を中心に回転することによって、垂直軸(1a)とフロート(8)の間に水垢等のゴミが滞留せず、垂直軸(1a)とフロート(8)の詰まり現象発生を防止する発明が記載されている（特に、第１，２図、第２頁左欄第１３行～同頁右欄第３行を参照）。
しかし、特許文献１記載の発明はフロート室内における導電不良を防止するもの、特許文献２記載の発明は垂直軸(1a)とフロート(8)の詰まり現象発生を防止するものであって、フロートがタンクの底部に溜まったスラッジ、水垢、錆又は鉄粉等（以下「スラッジ等」という。）に乗り上げたり埋まったりすることによって、正常な液面レベルの検知ができなくなることを防止するものではない。
【先行技術文献】
【特許文献】
【０００４】
実公昭５２－１０９３３号公報
特公平５－７００９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、液位検知フロートが液体貯蔵タンクの底部に溜まったスラッジ等に乗り上げたり埋まったりすることを防止し、荷卸しの際におけるスラッジ等の巻き上がり及び液位検知フロートへのスラッジ等の付着を抑制することである。
【課題を解決するための手段】
【０００６】
上記の課題を解決するための請求項１に係る発明は、
液体貯蔵タンクに設置されている上下方向へ延びるガイド部に対して、上下動可能に装着される筒状のフロート部を有する液位検知フロートであって、
前記フロート部の底面に、該フロート部の中心軸側から放射状に延びる複数枚の底面側羽根部が設けられていることを特徴としている。
【０００７】
上記の課題を解決するための請求項２に係る発明は、請求項１に係る発明の液位検知フロートにおいて、
前記底面側羽根部は、下方側ほど前記フロート部の中心軸からの距離が大きいことを特徴とする。
【０００８】
上記の課題を解決するための請求項３及び４に係る発明は、それぞれ請求項１及び２に係る発明の液位検知フロートにおいて、
前記底面側羽根部の下部は、下方側ほど薄くなっていることを特徴とする。
【０００９】
上記の課題を解決するための請求項５に係る発明は、請求項１～４のいずれかに係る発明の液位検知フロートにおいて、
前記フロート部の側面に、該フロート部の中心軸側から放射状に延びる複数枚の側面側羽根部が設けられていることを特徴とする。
【００１０】
上記の課題を解決するための請求項６に係る発明は、請求項５に係る発明の液位検知フロートにおいて、
前記底面側羽根部と前記側面側羽根部は連続して設けられていることを特徴とする。
（【００１１】以降は省略されています）
