公開番号2025070296
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180507
出願日2023-10-19
発明の名称表示システム
出願人大和製衡株式会社
代理人個人,個人
主分類G01G 19/12 20060101AFI20250424BHJP(測定;試験)
要約【課題】作業者の負担を軽減することができる表示システムを提供する。
【解決手段】車両の後部に配置され、前記車両に積載された被計量物の重量を表示可能な表示部21と、前記車両が走行可能な状態であるか又は走行不能な状態であるかを判定し、前記車両が走行可能な状態であると判定した場合に、前記表示部21の表示を自動で停止する制御を実行する制御部30と、を具備する。
【選択図】図1
特許請求の範囲【請求項1】
車両の後部に配置され、前記車両に積載された被計量物の重量を表示可能な表示部と、
前記車両が走行可能な状態であるか又は走行不能な状態であるかを判定し、前記車両が走行可能な状態であると判定した場合に、前記表示部の表示を自動で停止する制御を実行する制御部と、
を具備する表示システム。
続きを表示(約 290 文字)【請求項2】
前記制御部は、
前記車両が走行不能な状態であると判定した場合に、前記表示部の表示を自動で行う制御を実行する、
請求項1に記載の表示システム。
【請求項3】
前記制御部は、
前記車両のパーキングブレーキが解除されている場合に前記車両が走行可能な状態であると判定し、
前記パーキングブレーキが作動している場合に前記車両が走行不能な状態であると判定する、
請求項1又は請求項2に記載の表示システム。
【請求項4】
前記車両は、
塵芥車両である、
請求項1に記載の表示システム。

発明の詳細な説明【技術分野】
【0001】
本発明は、車両に積載された被計量物の重量を表示可能な表示システムの技術に関する。
続きを表示(約 1,000 文字)【背景技術】
【0002】
従来、車両に積載された被計量物の重量を表示する表示システムの技術は公知となっている。例えば、特許文献1に記載の如くである。
【0003】
特許文献1には、塵芥収集車に積載された塵芥の重量を表示する表示装置が記載されている。上記表示装置は、塵芥収集車の車体の外部(側部)に設けられている。上記表示装置によって塵芥の重量を表示することで、塵芥収集車の外部にいる作業者が塵芥の重量を確認することができる。
【先行技術文献】
【特許文献】
【0004】
特開2001-74540号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
ここで、上記表示装置を、塵芥収集車の車体の後部に表示装置を設ける場合がある。しかしながら、その場合は、走行時に表示装置による表示(点灯)を継続すると、テールランプ等の車体後部の点灯装置による点灯の邪魔になるおそれがある。このため、表示装置に設けられている操作部を手動で操作して、走行時には表示装置を消灯させる必要があり、作業者に負担が生じていた。
【0006】
本発明は、上記課題を解決するため、作業者の負担を軽減することができる表示システムを提供することを目的とする。
【課題を解決するための手段】
【0007】
上記目的を達成するために、本発明の一態様に係る表示システムは、車両の後部に配置され、前記車両に積載された被計量物の重量を表示可能な表示部と、前記車両が走行可能な状態であるか又は走行不能な状態であるかを判定し、前記車両が走行可能な状態であると判定した場合に、前記表示部の表示を自動で停止する制御を実行する制御部と、を具備するものである。
【発明の効果】
【0008】
本発明によると、作業者の負担を軽減することができる。
【図面の簡単な説明】
【0009】

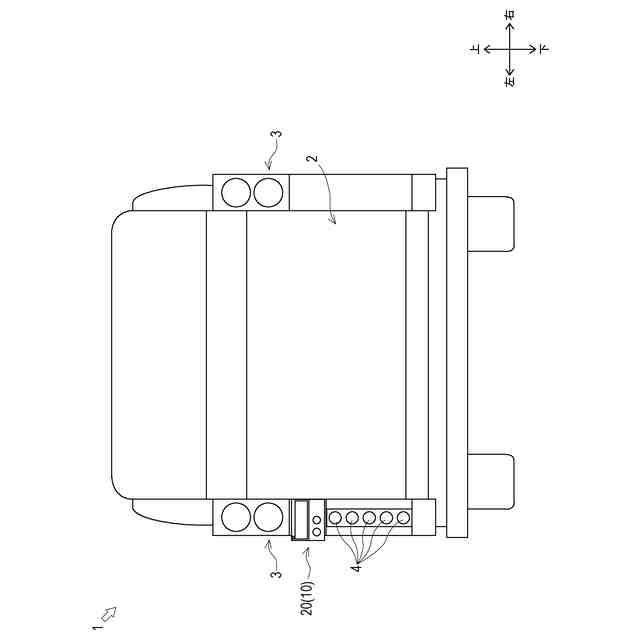

本発明の一実施形態に係る表示システムを備える塵芥車両を示す背面図。

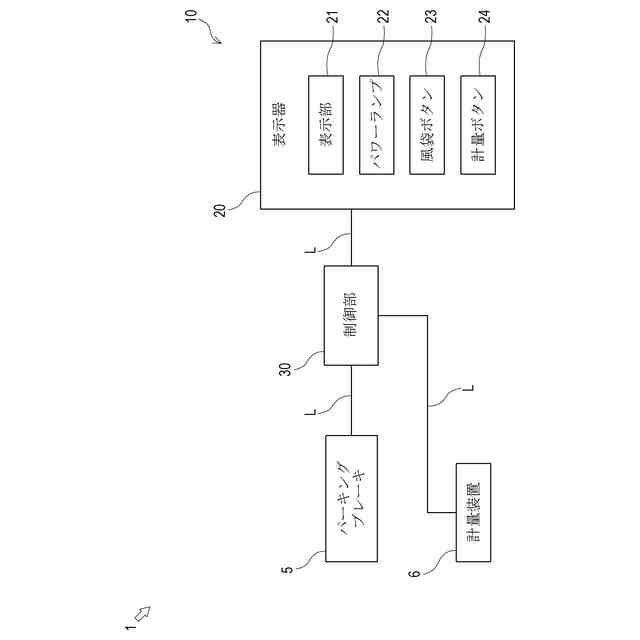

塵芥車両が備える装置を示すブロック図。

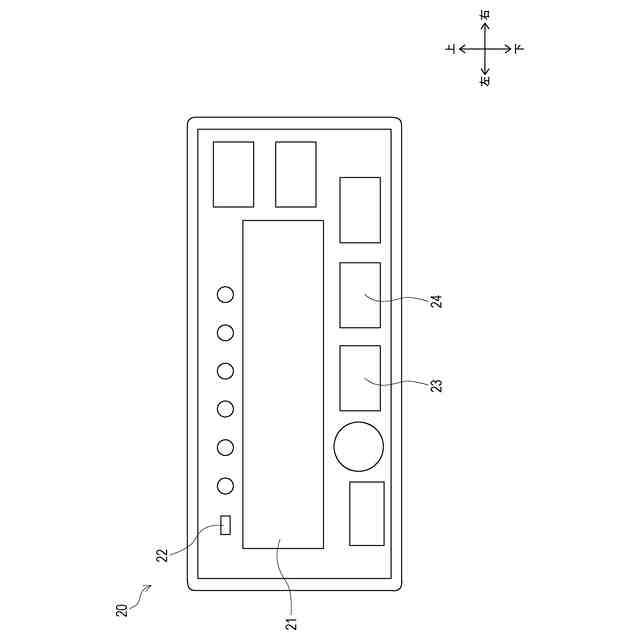

表示器を示した背面図。
【発明を実施するための形態】
【0010】
以下では、図中に示した矢印に従って、前後方向、左右方向及び上下方向をそれぞれ定義する。
(【0011】以降は省略されています)
