公開番号2025072159
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182722
出願日2023-10-24
発明の名称2次元コード
出願人浦谷商事株式会社
代理人弁理士法人清原国際特許事務所
主分類G06K 19/06 20060101AFI20250430BHJP(計算;計数)
要約【課題】産業用2次元コードにおいて、金型等の埋込刻印として使用すれば刻面を機械が読み取りできるだけでなく、人にも読み取りできる2次元コードを提供すること。
【解決手段】本発明は、中心部と周縁部を有する2次元コードであって、中心部は、当該コードの中心及び読み取り向きを決めるためのパターンと、周縁部の一点を指し示すパターンとを有し、周縁部は、周縁部の一点を指し示すパターンによって指し示される目盛りと、目盛りの基点を機械が読み取るための基点パターンとを有し、2次元コードの中心及び読み取り向きを決めるためのパターン、及び、周縁部の一点を指し示すパターンは、機械が読み取ることができるとともに人が読み取ることができるように構成され、周縁部の目盛り上に、人が読み取るための、文字、記号、図形から成る群から選択される1種以上により一連の情報が表示されてなる、2次元コードに関する。
【選択図】図4
特許請求の範囲【請求項１】
２次元コードであって、当該２次元コードは、
文字、記号、図形から成る群から選択される１種以上からなる情報を表現することができ、
当該情報を機械が読み取ることができ、且つ、当該情報を人が読み取ることができる、２次元コード。
続きを表示（約 840 文字）【請求項２】
請求項１に記載の２次元コードであって、
中心部と周縁部を有し、
前記中心部は、当該２次元コードの中心及び読み取り向きを決めるためのパターンと、前記周縁部の一点を指し示すパターンとを有し、
前記周縁部は、前記周縁部の一点を指し示すパターンによって指し示される目盛りと、当該目盛りの基点を機械が読み取るための基点パターンとを有し、
前記２次元コードの中心及び読み取り向きを決めるためのパターン、及び、前記周縁部の一点を指し示すパターンは、機械が読み取ることができるとともに人が読み取ることができるように構成され、
前記周縁部の前記目盛り上に、人が読み取るための、文字、記号、図形から成る群から選択される１種以上により一連の情報が表示されてなる、請求項１に記載の２次元コード。
【請求項３】
前記中心部は、機械による読み取り精度を上げるために、縁近傍に円状に、位置決めのためのドット部を１箇所以上有し、
当該位置決めのためのドット部の内側に、機械が読み取りできるように情報を表すドット部をさらに有し、
当該機械が読み取りできるように情報を表すドット部の内側に、当該情報を表すドット部の情報を、人が読み取りできるように表示する、請求項２に記載の２次元コード。
【請求項４】
前記周縁部の外周に、１以上の他の周縁部を同軸上に重ねて有し、当該１以上の他の周縁部の各々が、前記周縁部の一点を指し示すパターンによって指し示される目盛りと、当該目盛りの基点を機械が読み取るための基点パターンとを有する、請求項２に記載の２次元コード。
【請求項５】
前記中心部を刻印するための中心盤と、前記周縁部を刻印するための周縁盤とを有し、前記中心盤と前記周縁盤とが同軸に回転自在及び固定自在に設けられた、請求項２乃至４のいずれか１項に記載の２次元コードを刻印するための装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、２次元コードに関する。より詳しくは、金型等の埋込刻印として使用すれば刻面が有用である２次元コードに関する。尚、この明細書において、パターンとは、機械が認識でき、且つ、人も同時に認識できる、太さを有する線形、四角形、三角形、丸、ドット等の図形をいう。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
産業用２次元コードにおいて、昨今ＱＲコード（登録商標）の普及が著しいが、ＱＲコードは読み取り能力を有する機械による読み取りを目的としたものであり、人には読み取る事の出来ないコードである。また、細かいＱＲコードをプラスチックや金属の部品に刻印するためには、精密な型を製作する必要があり、型の製作には高度な技術が要求される。
【０００３】
特許文献１に記載の発明は、現在日本国内で普及しているＱＲコードを２次元コードとして提案している。
しかしながら、特許文献１の発明は、コードが人には読み取れないものであった。
【先行技術文献】
【特許文献】
【０００４】
特開平７－２５４０３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、上記事情に鑑み、金型埋込刻印等において機械が読み取りできるだけでなく、人にも読み取りできる２次元コードを提供すること、同時に、２次元コードを刻印するための型の製作も容易であると共に、都度型を製作する必要が無い、２次元コードとその形成方法を提供することを目的とする。
【０００６】

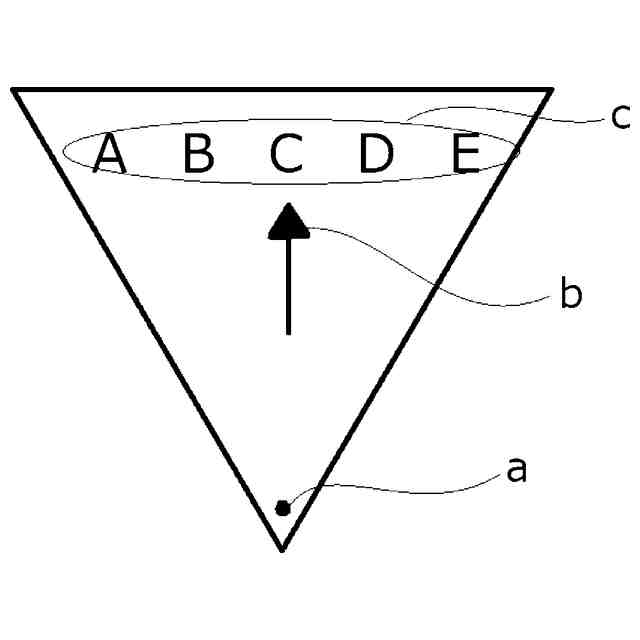

本発明者らは上記した従来技術の課題を解決せんとする目的の実現に向けて鋭意検討していたところ、中心盤に設けた縦軸及び矢印を機械が適正に読み取ることができることを見出し、回転自在な中心盤と、中心盤の周縁で回転自在な周縁盤とを用いて、複数の情報を同時に表すことができる、本発明の２次元コードが刻印できる事を見出した。
本発明による２次元コードは、中心盤と周縁盤を回転させて固定することで表現する情報を変更できるので、樹脂製品等にコードを刻印する際、１組の盤面による汎用性が高く、ＱＲコードのように型を都度製作する必要が無く、また、ＱＲコードに比べて型の製作も容易である。
さらには、機械にも人にも読み取ることのできる、金型埋込刻印等の刻面として使用できるコードなので、製品のパッケージや梱包にコードを記載することで、在庫管理や欠品管理に広く役立てる事ができる。
【課題を解決するための手段】
【０００７】
請求項１に係る発明は、
２次元コードであって、当該２次元コードは、
文字、記号、図形から成る群から選択される１種以上からなる情報を表現することができ、
当該情報を機械が読み取ることができ、且つ、当該情報を人が読み取ることができる、２次元コードに関する。
【０００８】

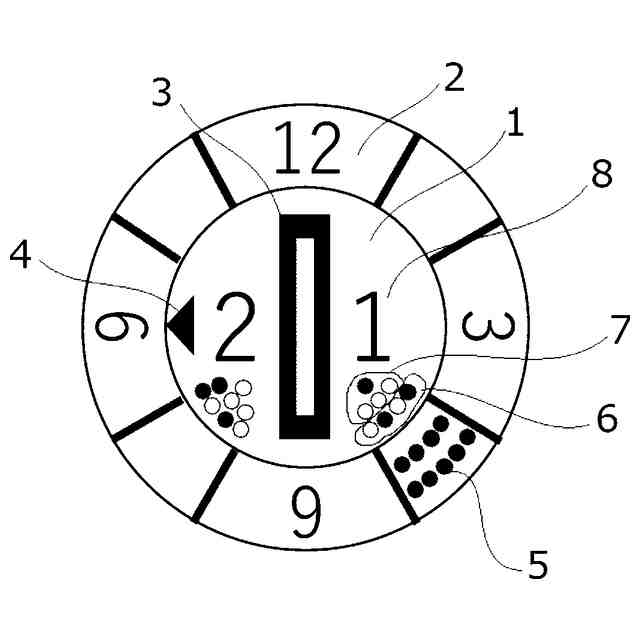

請求項２に係る発明は、
請求項１に記載の２次元コードであって、
中心部と周縁部を有し、
前記中心部は、当該２次元コードの中心及び読み取り向きを決めるためのパターンと、前記周縁部の一点を指し示すパターンとを有し、
前記周縁部は、前記周縁部の一点を指し示すパターンによって指し示される目盛りと、当該目盛りの基点を機械が読み取るための基点パターンとを有し、
前記２次元コードの中心及び読み取り向きを決めるためのパターン、及び、前記周縁部の一点を指し示すパターンは、機械が読み取ることができるとともに人が読み取ることができるように構成され、
前記周縁部の前記目盛り上に、人が読み取るための、文字、記号、図形から成る群から選択される１種以上により一連の情報が表示されてなる、請求項１に記載の２次元コードに関する。
【０００９】

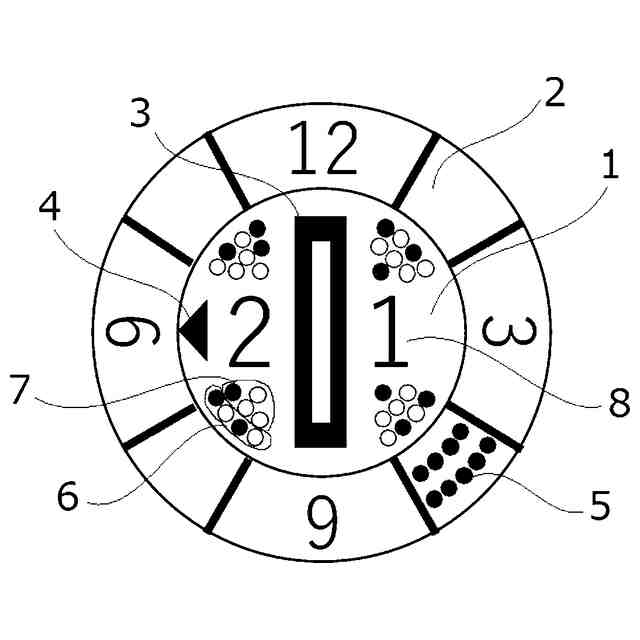

請求項３に係る発明は、
前記中心部は、機械による読み取り精度を上げるために、縁近傍に円状に、位置決めのためのドット部を１箇所以上有し、
当該位置決めのためのドット部の内側に、機械が読み取りできるように情報を表すドット部をさらに有し、
当該機械が読み取りできるように情報を表すドット部の内側に、当該情報を表すドット部の情報を、人が読み取りできるように表示する、請求項２に記載の２次元コードに関する。
【００１０】

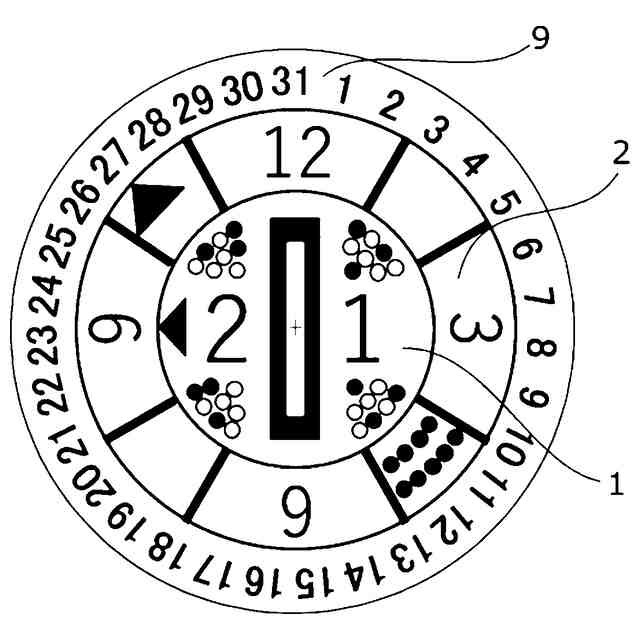

請求項４に係る発明は、
前記周縁部の外周に、１以上の他の周縁部を同軸で重ねて有し、当該１以上の他の周縁部の各々が、前記周縁部の一点を指し示すパターンによって指し示される目盛りと、当該目盛りの基点を機械が読み取るための基点パターンとを有する、請求項２に記載の２次元コードに関する。
（【００１１】以降は省略されています）
