発明の名称テストデータ生成装置
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類G06F 11/36 20060101AFI20250430BHJP(計算;計数)
要約【課題】本明細書は、従来よりも効率よくテストデータを生成することのできる装置を提供する。
【解決手段】本明細書が開示するテストデータ生成装置は、デバイスから取得した信号を取得データとして記憶する記憶手段と、記憶した取得データを再生表示する表示装置と、データ編集装置を備える。データ編集装置は、取得データの再生速度を調整することができるとともに、ユーザの指示に基づいて表示された取得データの任意箇所を変更し、変更後の取得データをテストデータとして記憶装置に記憶する。このテストデータ生成装置を用いることによって、ユーザは視認しながら取得データを編集してテストデータを作ることができる。
【選択図】図1
特許請求の範囲【請求項１】
デバイスのコントローラに与えるテストデータを生成するテストデータ生成装置であり、
前記デバイスから取得した信号を取得データとして記憶する記憶手段と、
前記取得データを再生表示する表示装置と、
前記取得データの再生速度を調整することができるとともに、ユーザの指示に基づいて表示された前記取得データの任意箇所を変更し、変更後の前記取得データをテストデータとして前記記憶手段に記憶するデータ編集装置と、
を備えている、テストデータ生成装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、デバイスのコントローラに与えるテスト信号のデータを生成するテストデータ生成装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
デバイスのコントローラを開発する際、テスト信号をコントローラに与え、コントローラの動きを確認する手法が知らている。テスト信号は全てが疑似的である場合もあるが、デバイスから取得した信号の一部を改変したものが用いられる場合がある。特許文献１に、コントローラの開発に利用される模擬試験装置が開示されている。特許文献１の模擬試験装置は、実機から得られる信号に、人工信号を合成することによって、電子制御ユニット（コントローラ）に入力するためのシミュレーション信号（テスト信号）のデータ（テストデータ）を生成する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－５０８２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書は、従来よりも効率よくテストデータを生成することのできる装置を提供する。
【課題を解決するための手段】
【０００５】
本明細書が開示するテストデータ生成装置は、デバイスから取得した信号を取得データとして記憶する記憶手段と、記憶した取得データを再生表示する表示装置と、データ編集装置を備える。データ編集装置は、取得データの再生速度を調整することができるとともに、ユーザの指示に基づいて表示された取得データの任意箇所を変更し、変更後の取得データをテストデータとして記憶装置に記憶する。
【０００６】
本明細書が開示するテストデータ生成装置を用いることによって、ユーザは視認しながら取得データを編集してテストデータを作ることができる。本明細書が開示する技術の詳細とさらなる改良は以下の「発明を実施するための形態」にて説明する。
【図面の簡単な説明】
【０００７】

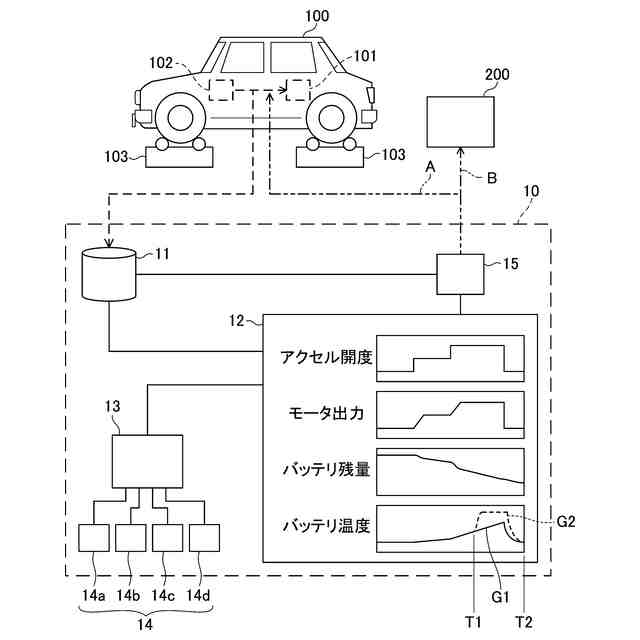

デバイスと接続されたテストデータ生成装置のブロック図である。

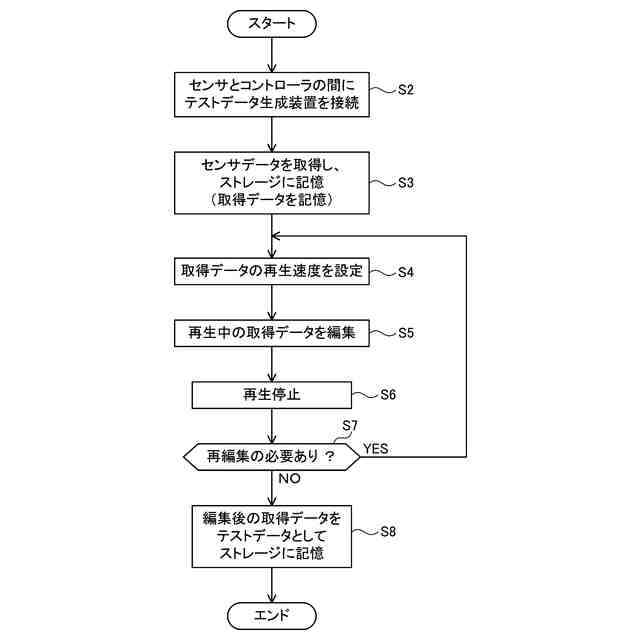

テストデータの生成手順のフローチャートである。
【発明を実施するための形態】
【０００８】
図面を参照して実施例のテストデータ生成装置１０を説明する。実施例のテストデータ生成装置１０は、電気自動車１００のコントローラ１０１の開発に用いられる。テスト信号とは、コントローラ１０１（またはコントローラ１０１のシミュレータ）への疑似入力信号を意味する。テストデータとは、テスト信号をデータとして記憶したものである。テストデータを、電気自動車１００のセンサ出力信号と同じタイプの信号に変換することで、テスト信号が出力される。
【０００９】
図１に、電気自動車１００と接続されたテストデータ生成装置１０のブロック図を示す。電気自動車１００は、各種のセンサ１０２を備えており、コントローラ１０１は、センサ１０２の信号（センサ信号）に基づいて電気自動車１００を制御する。より具体的には、コントローラ１０１は、車輪を駆動するモータ、バッテリの直流電力をモータ駆動のための交流電力に変換するインバータ、モータやバッテリやインバータを冷却する冷却器などを制御する。テストデータ生成装置１０は、センサ１０２とコントローラ１０１との通信線に接続される。センサ１０２の出力（センサ信号）がテストデータ生成装置１０に入力される。テストデータ生成装置１０は、センサ信号をデータとして取得し、取得したデータを編集して記憶することができる。センサ信号を取り込んでデータ化したものを取得データと称し、編集後の取得データをテストデータと称する。
【００１０】
テストデータ生成装置１０は、テストデータをテスト信号として出力することができる。テスト信号は、本来はセンサ信号が入力されるコントローラ１０１の入力端へ送られる。テスト信号に対するコントローラ１０１の動作をチェックすることで、コントローラ１０１が設計通りの動きをしているか否かをチェックする。コントローラ１０１の動きが設計と異なる場合、コントローラ１０１のプログラムを調整する。
