公開番号2025071675
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023182052
出願日2023-10-23
発明の名称プルプリントシステム、プリントサーバ、プルプリント方法、及びプログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G06F 3/12 20060101AFI20250428BHJP(計算;計数)
要約【課題】スマートフォンからプルプリントを実行する場合、スマートフォン内のアプリ起動や利用するプリントサービスの選択、機能選択や印刷ジョブの選択など、ユーザのステップ数が多く、ユーザビリティが低い。
【解決手段】本発明は、印刷装置と、プリントサーバと、モバイル端末を備え、プリントサーバに投入された印刷ジョブをモバイル端末の指示に基づいて印刷装置により印刷を実行する、プルプリントシステムである。プリントサーバは、ユーザにより投入された印刷ジョブを受信し、保管し、印刷ジョブを投入したユーザを特定し、当該ユーザに対応付けられた通知先のモバイル端末に、印刷ジョブに関する情報をプッシュ通知で送信する。プッシュ通知を受信したモバイル端末は、表示部に表示されたメッセージに対する操作により印刷ジョブの実行を指示し、プリントサーバは、印刷ジョブの実行の指示を受けて、ユーザに対応付けられた印刷装置に印刷ジョブを送信し、印刷を実行する。
【選択図】図1
特許請求の範囲【請求項１】
印刷装置と、プリントサーバと、モバイル端末を備え、前記プリントサーバに投入された印刷ジョブを前記モバイル端末の指示に基づいて前記印刷装置により印刷を実行する、プルプリントシステムであって、
前記プリントサーバは、
ユーザにより投入された印刷ジョブを受信する第１の受信手段と、
前記印刷ジョブを保管する保管手段と、
前記第１の受信手段で受信した印刷ジョブを投入したユーザを特定し、当該ユーザに対応付けられた通知先のモバイル端末に、前記印刷ジョブに関する情報をプッシュ通知で送信する第１の送信手段と、
前記特定されたユーザに対応付けられた前記印刷装置へ前記保管手段に保存された前記印刷ジョブを送信する第２の送信手段と、を備え、
前記モバイル端末は、
前記プリントサーバからの前記プッシュ通知を受信する第２の受信手段と、
前記プッシュ通知を受信した場合に表示部にメッセージを表示する表示手段と、
前記メッセージに対するユーザの操作に基づいて、前記印刷ジョブの実行の指示を前記プリントサーバへ送信する第３の送信手段と、を備え、
前記プリントサーバの前記第２の送信手段は、前記指示を受けて、前記印刷装置に前記印刷ジョブを送信する、
プルプリントシステム。
続きを表示（約 2,200 文字）【請求項２】
前記モバイル端末における前記メッセージの表示は、前記モバイル端末のＯＳの提供する通知機能によって表示される、
請求項１記載のプルプリントシステム。
【請求項３】
前記モバイル端末における前記メッセージに対するユーザの操作に応じて、前記モバイル端末のプルプリントアプリケーションが前記印刷ジョブを操作する操作画面を表示する、
請求項１記載のプルプリントシステム。
【請求項４】
前記モバイル端末における前記メッセージには、印刷ジョブを特定する情報が含まれ、前記メッセージに対するユーザの操作にしたがって、前記モバイル端末のプルプリントアプリケーションが、前記モバイル端末に前記印刷ジョブを操作する操作画面を表示する、
請求項１記載のプルプリントシステム。
【請求項５】
前記モバイル端末は、前記メッセージに対するユーザの操作に応じて、前記プリントサーバに印刷ジョブ一覧の取得を要求し、
当該要求を受信した前記プリントサーバは、前記ユーザに対応する印刷ジョブ一覧を前記モバイル端末に送信し、
前記印刷ジョブ一覧を受信した前記モバイル端末は、前記印刷ジョブ一覧を表示部に表示し、
前記印刷ジョブ一覧の一部又は全部のユーザによる選択を受けて、選択された印刷ジョブの実行を指示する、
請求項１記載のプルプリントシステム。
【請求項６】
前記モバイル端末における前記メッセージには、印刷ジョブを特定する情報が含まれ、前記モバイル端末に、設定ボタンと印刷ボタンが表示され、前記設定ボタンがユーザにより操作されると、前記印刷ジョブの印刷の設定画面が表示され、前記印刷ボタンがユーザにより操作されると、前記設定画面を表示することなく、前記印刷ジョブの実行をする指示を前記プリントサーバに送信する、
請求項１記載のプルプリントシステム。
【請求項７】
前記モバイル端末が前記印刷装置の近傍にある場合に、前記モバイル端末における前記メッセージに対するユーザの操作に応じて、前記モバイル端末のプルプリントアプリケーションは、印刷ジョブを操作する画面を表示し、
前記モバイル端末が前記印刷装置の近傍にない場合に、前記モバイル端末における前記メッセージに対するユーザの操作に対して、前記プルプリントアプリケーションはエラーを表示する、
請求項１記載のプルプリントシステム。
【請求項８】
前記プリントサーバは、前記印刷ジョブを受信すると、プリントコードを発行し、
前記保管手段は、前記印刷ジョブと前記プリントコードとを対応付けて保管し、
前記第１の送信手段により送信される前記プッシュ通知には、前記印刷ジョブに関する情報と前記プリントコードとが含まれ、
前記第２の送信手段は、前記プリントコードに基づいて印刷ジョブを特定して送信する、
請求項１記載のプルプリントシステム。
【請求項９】
印刷装置と、プリントサーバと、モバイル端末を備え、前記プリントサーバに投入された印刷ジョブを前記モバイル端末の指示に基づいて前記印刷装置により印刷を実行する、プルプリントシステムにおける、前記プリントサーバであって、
前記プリントサーバは、
ユーザにより投入された印刷ジョブを受信する第１の受信手段と、
前記印刷ジョブを保管する保管手段と、
前記第１の受信手段で受信した印刷ジョブを投入したユーザを特定し、当該ユーザに対応付けられた通知先のモバイル端末に、前記印刷ジョブに関する情報及び前記モバイル端末のプルプリントアプリケーションを特定する情報をプッシュ通知で送信する第１の送信手段と、
前記特定されたユーザに対応付けられた前記印刷装置へ前記保管手段に保存された前記印刷ジョブを送信する第２の送信手段と、を備え、
前記プリントサーバの前記第２の送信手段は、前記モバイル端末からの前記プッシュ通知に基づく前記プルプリントアプリケーションによる指示を受けて、前記印刷装置に前記印刷ジョブを送信する、
プリントサーバ。
【請求項１０】
印刷装置と、プリントサーバと、モバイル端末を備え、前記プリントサーバに投入された印刷ジョブを前記モバイル端末の指示に基づいて前記印刷装置により印刷を実行する、プルプリントシステムにおける、前記モバイル端末であって、
前記モバイル端末は、
前記プリントサーバから、前記印刷ジョブに関する情報及び前記モバイル端末のプルプリントアプリケーションを特定する情報をプッシュ通知で受信する第２の受信手段と、
前記プッシュ通知を受信した場合に表示部にメッセージを表示する表示手段と、
前記メッセージに対するユーザの操作に基づいて、前記印刷ジョブを操作する操作画面を表示する前記プルプリントアプリケーションと、
前記操作画面におけるユーザの操作により、前記印刷ジョブの実行の指示を前記プリントサーバへ送信する第３の送信手段と、を備えた、
モバイル端末。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プルプリントシステム、プリントサーバ、プルプリント方法、及びプログラムに関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
近年、紙面へ電子データを印刷する機能と、紙文書を読み取り（スキャンし）電子データを生成する機能を兼備したＭＦＰ（ＭｕｌｔｉＦｕｎｃｔｉｏｎＰｅｒｉｐｈｅｒａｌ）が低価格で供給されるようになった。これらのＭＦＰは、事業所のみならず一般家庭にも広く普及してきた。ＭＦＰの中にはネットワークへの接続機能を有しているものもある。
【０００３】
一方で、利用者の認証情報に基づいて印刷ジョブをサーバ上で管理し、サーバ経由で画像形成装置に印刷を実行させるプルプリントシステムが提案されている（特許文献１参照）。
プルプリントでは、ユーザがプリンタを選択して印刷指示を行うが、印刷ジョブ（印刷データ）はサーバに留め置かれる。ユーザによって選択されたプリンタからユーザが印刷ジョブの出力指示を行うことで、プリンタが印刷サービスに印刷ジョブの要求を行い、ダウンロードすることで実際の印刷出力が行われる。
【０００４】
サーバ上に投入したジョブを印刷する際に、プリンタの操作パネルで選択した印刷ジョブのみを印刷実行するプルプリントは、セキュリティ面では優れている。しかしながら、プルプリントは、投入したジョブを即座に印刷するプッシュプリントに比べると利便性が低いため、用途に応じてプルプリントとプッシュプリントを切り替えられるシステムがある。
【０００５】
また、低価格の一般家庭向けプリンタ（画像形成装置）には、操作パネルが搭載されていないものや、操作パネルが搭載されていたとしても操作パネル自体が小さいものもある。このため、スマートフォンをプリンタの操作パネルの代替として利用することが考えられている。
【先行技術文献】
【特許文献】
【０００６】
特許第６２３７５７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記従来技術では、スマートフォンを利用してプルプリントを実行する場合、スマートフォン内のアプリ起動や利用するプリントサービスの選択、機能選択や印刷ジョブの選択など、ユーザの操作が多く、ユーザの利便性が低い。本願発明は、プルプリントを実行する際にユーザの利便性を向上することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するため、本発明のプルプリントシステムは、印刷装置と、プリントサーバと、モバイル端末を備え、前記プリントサーバに投入された印刷ジョブを前記モバイル端末の指示に基づいて前記印刷装置により印刷を実行する、プルプリントシステムであって、前記プリントサーバは、ユーザにより投入された印刷ジョブを受信する第１の受信手段と、前記印刷ジョブを保管する保管手段と、前記第１の受信手段で受信した印刷ジョブを投入したユーザを特定し、当該ユーザに対応付けられた通知先のモバイル端末に、前記印刷ジョブに関する情報をプッシュ通知で送信する第１の送信手段と、前記特定されたユーザに対応付けられた前記印刷装置へ前記保管手段に保存された前記印刷ジョブを送信する第２の送信手段と、を備え、前記モバイル端末は、前記プリントサーバからの前記プッシュ通知を受信する第２の受信手段と、前記プッシュ通知を受信した場合に表示部にメッセージを表示する表示手段と、前記メッセージに対するユーザの操作に基づいて、前記印刷ジョブの実行の指示を前記プリントサーバへ送信する第３の送信手段と、を備え、前記プリントサーバの前記第２の送信手段は、前記指示を受けて、前記印刷装置に前記印刷ジョブを送信する、ことを特徴とする。
【発明の効果】
【０００９】
本発明によれば、プルプリントを実行する際のユーザの利便性が向上する。
【図面の簡単な説明】
【００１０】

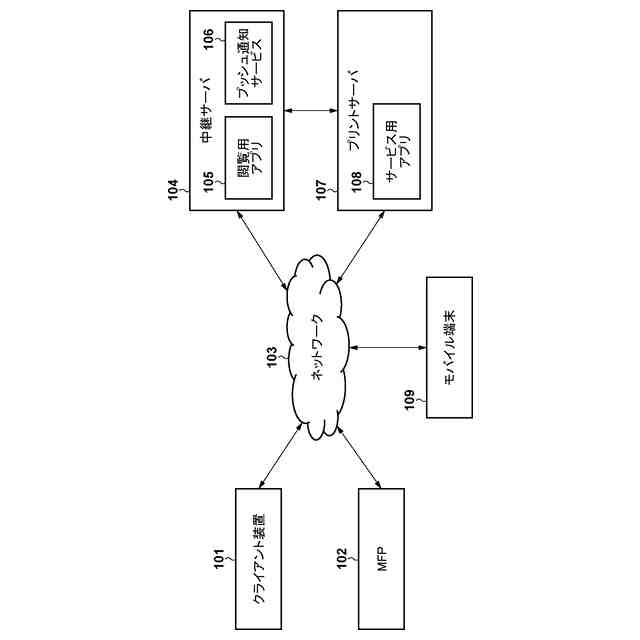

プルプリントシステムの構成の一例を示す図。

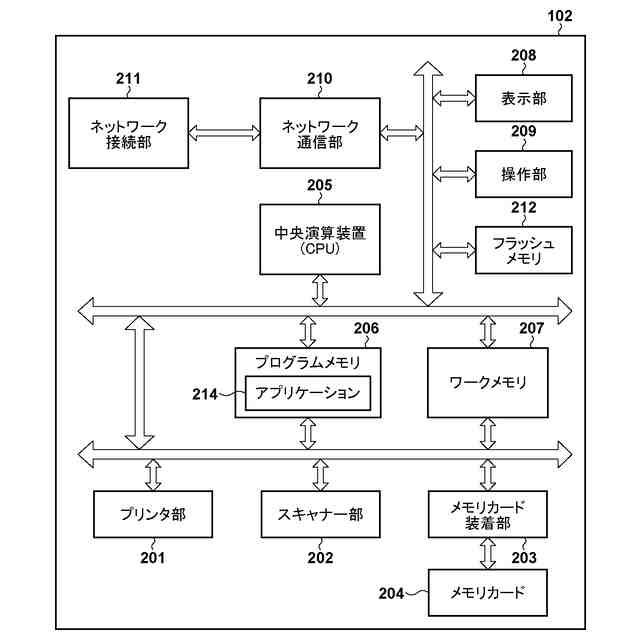

ＭＦＰの概略構成を示すブロック図。

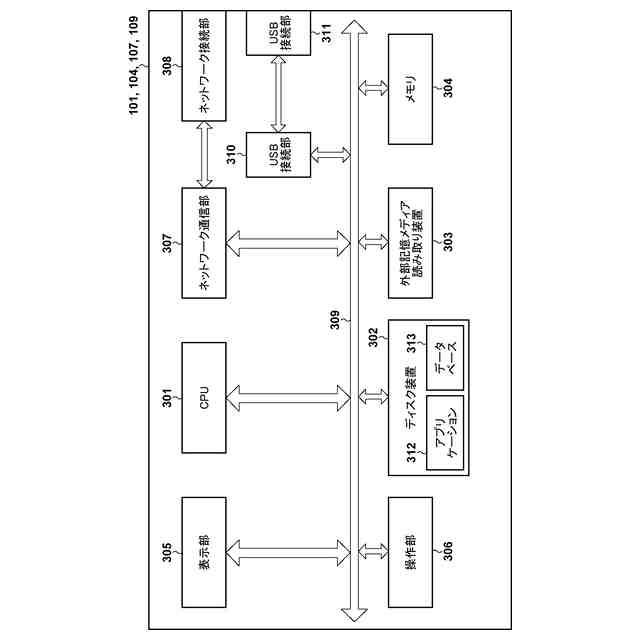

クライアント装置、中継サーバ、プリントサーバ、モバイル端末の概略構成を示すブロック図。

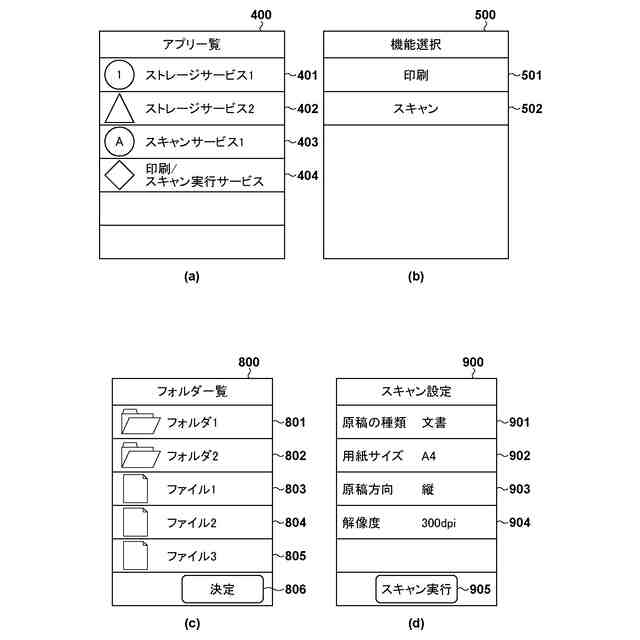

アプリ画面の一例を示す図。

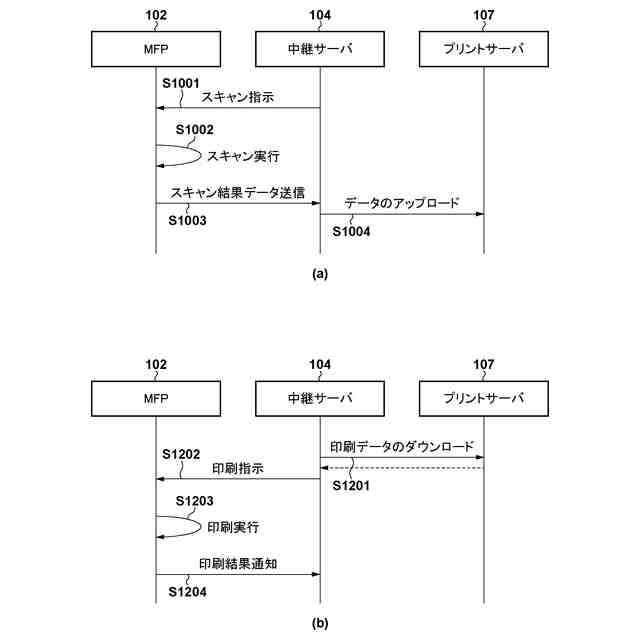

スキャン処理及び印刷処理を示すシーケンス図。

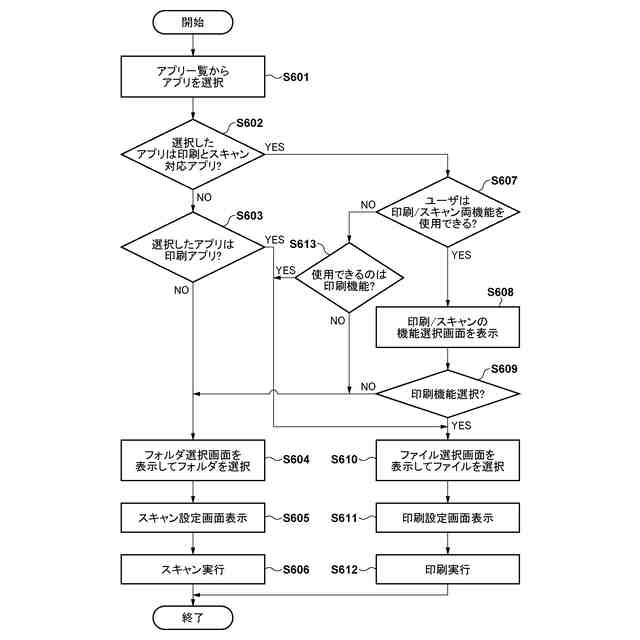

アプリ起動後の画面表示の切り替え処理を示すフローチャート。

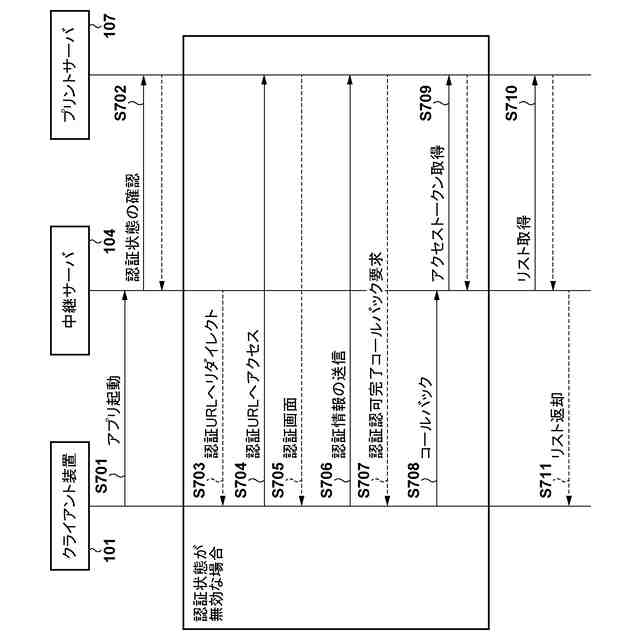

ユーザの認証及び認可を行ってプリントサーバのデータを取得するシーケンス図。
印刷設定画面の一例を示す図。

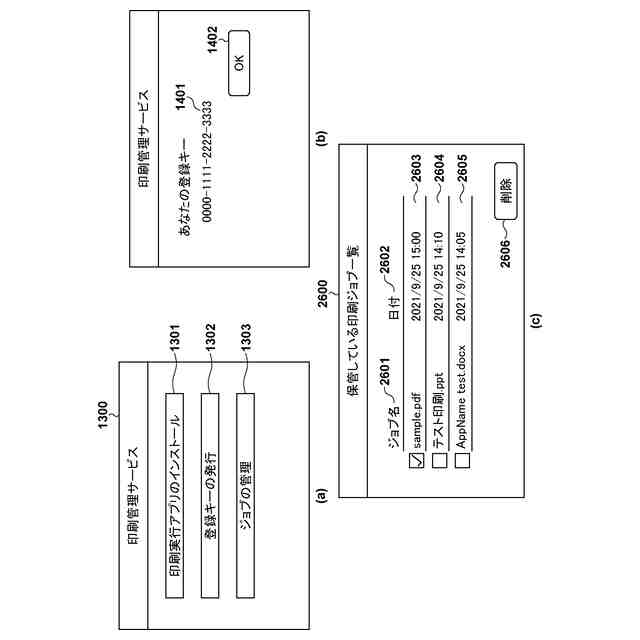

印刷管理サービス画面の一例を示す図。
プリントサーバの印刷ジョブ一覧を取得するシーケンス図。
印刷ジョブ一覧の表示画面の一例を示す図。
印刷ダイアログの表示画面及び印刷ジョブの投入方法選択画面の一例を示す図。
プッシュプリントを実行するシーケンス図。
プッシュ通知設定画面の一例を示す図。
プッシュ通知設定を登録するシーケンス図。
実施形態１におけるプルプリントのジョブ投入後からプッシュ通知されるまでのシーケンス図。
プッシュ通知受信時のモバイル端末画面の一例を示す図。
一実施形態におけるプルプリントを実行するシーケンス図。
一実施形態におけるプルプリントのシーケンス図。
一実施形態におけるプリントコードの発行画面及び入力画面の一例を示す図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
