特許ウォッチ

公開番号2025071344
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025029656,2021126119
出願日2025-02-27,2021-07-30
発明の名称樹脂組成物、絶縁電線および樹脂組成物の製造方法
出願人株式会社プロテリアル
代理人
主分類C08L 27/06 20060101AFI20250424BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】アンチモンおよびビスフェノールAを含有しないことによる環境性能の向上を図
りながら、変色を抑制し、難燃性およびゲル分率の向上を図ることができる樹脂組成物を
提供する。
【解決手段】塩化ビニル樹脂と、第1添加物群と、第2添加物群と、架橋助剤と、を有する、樹脂組成物であって、前記第1添加物群は、酸化チタンと、ステアリン酸亜鉛と、を含み、前記第2添加物群は、水酸化アルミニウムと、クレーと、シリカと、を含み、ゲル分率が45質量%以上であり、前記塩化ビニル樹脂100質量部に対する前記第1添加物群の合計添加量を前記樹脂組成物の総量で除した分率値Aは、1質量%以上2質量%以下であり、前記塩化ビニル樹脂100質量部に対する前記第2添加物群の合計添加量を前記樹脂組成物の総量で除した分率値Bは、6.51質量%以上15質量%以下であり、アンチモンおよびビスフェノールAが非含有である。
【選択図】なし
特許請求の範囲【請求項１】
塩化ビニル樹脂と、第１添加物群と、第２添加物群と、架橋助剤と、を有する、樹脂組成物であって、
前記第１添加物群は、酸化チタンと、ステアリン酸亜鉛と、を含み、
前記第２添加物群は、水酸化アルミニウムと、クレーと、シリカと、を含み、
ゲル分率が４５質量％以上であり、
前記塩化ビニル樹脂１００質量部に対する前記第１添加物群の合計添加量を前記樹脂組成物の総量で除した分率値Ａは、１質量％以上２質量％以下であり、
前記塩化ビニル樹脂１００質量部に対する前記第２添加物群の合計添加量を前記樹脂組成物の総量で除した分率値Ｂは、６．５１質量％以上１５質量％以下であり、
アンチモンおよびビスフェノールＡが非含有である、樹脂組成物。
続きを表示（約 980 文字）【請求項２】
請求項１に記載の樹脂組成物において、
前記第１添加物群は、
ステアロイルベンゾイルメタンと、
トリヒドロキシエチルイソシアネートと、
を含む、樹脂組成物。
【請求項３】
請求項１または２に記載の樹脂組成物において、
前記樹脂組成物は、ハイドロタルサイトを含む、樹脂組成物。
【請求項４】
請求項３に記載の樹脂組成物において、
前記ハイドロタルサイトは、前記塩化ビニル樹脂１００質量部に対して、５質量部以上１５質量部未満含まれている、樹脂組成物。
【請求項５】
請求項１～４のいずれか１項に記載の樹脂組成物において、
前記酸化チタンは、
前記酸化チタンを覆う第１被覆層と、
前記第１被覆層を覆う第２被覆層と、
によって覆われている、樹脂組成物。
【請求項６】
請求項５に記載の樹脂組成物において、
前記第１被覆層は、酸化アルミニウムから構成され、
前記第２被覆層は、ポリオールから構成されている、樹脂組成物。
【請求項７】
請求項６に記載の樹脂組成物において、
前記ポリオールは、トリメチロールメタン、トリメチロールエタン、トリメチロールプロパン、ペンタエリスリトールのいずれかを含む、樹脂組成物。
【請求項８】
請求項１～７のいずれか１項に記載の樹脂組成物において、
前記樹脂組成物は、酸化防止剤を含む可塑剤を有し、
前記酸化防止剤は、１分子中にヒドロキシ基を３つ以上有する構造の物質から構成され、
前記酸化防止剤の添加量は、前記可塑剤の総添加量のうちの０．５質量％以下である、樹脂組成物。
【請求項９】
請求項８に記載の樹脂組成物において、
前記可塑剤は、トリメリット酸エステルを含み、
前記酸化防止剤は、フェノール系酸化防止剤である、樹脂組成物。
【請求項１０】
請求項８に記載の樹脂組成物において、
前記可塑剤は、
トリメリット酸エステルと、
塩素化ポリエチレンと、
を含む、樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

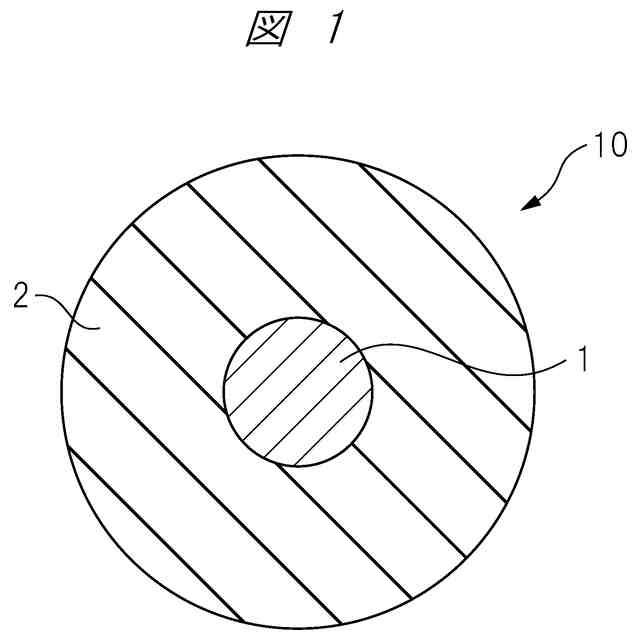

本発明は、樹脂組成物、絶縁電線および樹脂組成物の製造技術に関し、例えば、ＵＬ規格にしたがった絶縁電線およびこの絶縁電線に適用可能な樹脂組成物に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
電子機器類の内部配線に使用される絶縁電線は、電子機器類の故障や不具合などに起因する発火現象に際して、絶縁電線を伝わって炎が広がらないようにするため、難燃性を有することが求められている。例えば、絶縁電線の難燃性の基準は、米国のＵＬ７５８規格などで定められている。ＵＬ７５８規格が要求する項目には、垂直燃焼試験（以下、「ＶＷ－１試験」という）がオプションとして設けられている。ただし、ほとんどの絶縁電線が、この「ＶＷ－１試験」に合格してＵＬ規格に認定されていることから、オプション規格とはいえ「ＶＷ－１試験」は、必須項目に近い項目である。
【０００３】
このような絶縁電線の被覆材の主原料としては、塩化ビニル樹脂（ＰＶＣ）が使用されている。塩化ビニル樹脂は、化学構造中にハロゲン元素である塩素を含んでいるため、塩化ビニル樹脂自体の難燃性は高い。ところが、塩化ビニル樹脂は硬質であることから、絶縁電線の被覆材として使用する場合には軟化させる必要がある。このため、塩化ビニル樹脂に対して可燃性の可塑剤を多量に添加している。この結果、塩化ビニル樹脂を使用した絶縁電線では、難燃剤を添加しないと、上述した難燃性の基準を満たすことができない。
【０００４】
難燃剤としては、一般的に三酸化アンチモンが使用されてきた。ただし、三酸化アンチモンは、劇薬であるため、製造にあたっては厳格な管理が必要となり使用することを回避したい材料である。さらに、アンチモンは希少な金属でもあり、価格も上昇傾向にあることから、絶縁電線の製造コストの上昇を抑制する観点からも使用を避けたい材料である。
【０００５】
このことから、三酸化アンチモンに替わる難燃剤として、例えば、水酸化アルミニウムや水酸化マグネシウムなどの金属水酸化物が用いられてきている。
【０００６】
例えば、特開２０１１－２６４２７号公報（特許文献１）には、塩化ビニル樹脂と、水酸化アルミニウムおよび／または水酸化マグネシウムと、可塑剤と、非鉛系安定剤とを含む塩化ビニル樹脂組成物であって、水酸化アルミニウムおよび／または水酸化マグネシウムの含有量が、塩化ビニル樹脂の含有量１００質量部に対して、８質量部以上２２質量部以下で、かつ、アンチモンの含有量が１０００ｐｐｍ未満である塩化ビニル樹脂組成物に関する技術が記載されている。
【０００７】
また、塩化ビニル樹脂組成物には、可塑剤として、トリメリット酸エステルが使用されることが多い。このトリメリット酸エステルには、酸化防止剤として、ビスフェノールＡが添加されているものがある。この点に関し、近年では、環境対応および環境法規制の観点から、ビスフェノールＡを使用しない、いわゆる「ノンビス化」が求められている。
【先行技術文献】
【特許文献】
【０００８】
特開２０１１－２６４２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
したがって、例えば、絶縁電線に使用される樹脂組成物には、アンチモンおよびビスフェノールＡを含有しない、いわゆる「アンチモンフリー化」および「ノンビス化」が進められている。この点に関し、本発明者は、樹脂組成物の「アンチモンフリー化」および「ノンビス化」を進めると、以下に示す改善の余地が顕在化することを新規に見出した。
（１）アンチモンに替わる難燃剤を使用することによる樹脂組成物の変色現象
（２）ゲル分率（架橋度）が向上しない現象
（３）難燃性が低下する現象
このような現象が生じる結果、例えば、電子線で架橋した樹脂組成物の「アンチモンフリー化」および「ノンビス化」が進まない現状がある。したがって、電子線で架橋した樹脂組成物の「アンチモンフリー化」および「ノンビス化」を進めるために、上述した改善の余地を克服する工夫が望まれている。
【００１０】
本発明の目的は、アンチモンおよびビスフェノールＡを含有しないことによる環境性能の向上を図りながら、変色を抑制し、難燃性およびゲル分率の向上を図ることができる樹脂組成物を提供することにある。
【課題を解決するための手段】

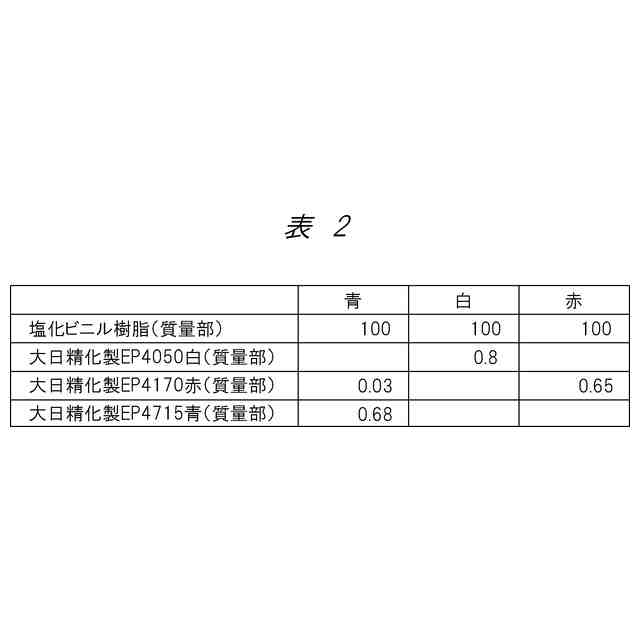

（【００１１】以降は省略されています）

関連特許
