公開番号2025070849
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181420
出願日2023-10-20
発明の名称温度センサシステム
出願人能美防災株式会社
代理人弁理士法人瑛彩知的財産事務所
主分類G01J 5/48 20220101AFI20250424BHJP(測定;試験)
要約【課題】コンベア上を流れる高温物体の検知精度を高める。
【解決手段】本発明に係る温度センサシステムは、コンベア上を監視対象とし、測定した温度が温度閾値を超える場合に異常温度検出信号を出力する温度センサを備え、前記コンベア上を流れる物体のサイズ、数または位置の高さに応じて前記温度閾値を制御する閾値制御部、または、前記物体のサイズ、数または位置の高さが閾値を超える場合に、1以上の前記物体を前記コンベア上で移動するよう制御する移動制御部をさらに備える。
【選択図】図14

特許請求の範囲【請求項１】
コンベア上を監視対象とし、測定した温度が温度閾値を超える場合に異常温度検出信号を出力する温度センサを備え、
前記コンベア上を流れる物体のサイズ、数または位置の高さに応じて前記温度閾値を制御する閾値制御部、または、前記物体のサイズ、数または位置の高さが閾値を超える場合に、１以上の前記物体を前記コンベア上で移動するよう制御する移動制御部をさらに備える温度センサシステム。
続きを表示（約 1,200 文字）【請求項２】
前記閾値制御部は、前記物体のサイズ、数または位置の高さが閾値を超える場合に、前記温度閾値を下げることを特徴とする、請求項１に記載の温度センサシステム。
【請求項３】
前記コンベア上を監視対象とし、前記温度センサよりも上流に設置される可視光カメラと、
前記可視光カメラにより撮像されたカメラ画像を解析して、前記物体のサイズ、数または位置の高さが前記閾値を超えることを検知する画像解析部と
をさらに備え、
前記閾値制御部は、前記画像解析部により、前記物体のサイズ、数または位置の高さが閾値を超えることが検知された場合に、前記温度閾値を下げることを特徴とする、請求項２に記載の温度センサシステム。
【請求項４】
前記移動制御部は、前記コンベアに設置されたエアブローユニットを制御して、１以上の前記物体を前記コンベア上で移動させることを特徴とする、請求項１に記載の温度センサシステム。
【請求項５】
前記コンベア上を流れる物体のサイズ、数または位置の高さに応じて、前記コンベアの移送速度を変更するコンベア制御部をさらに備えることを特徴とする、請求項１に記載の温度センサシステム。
【請求項６】
前記コンベア制御部は、前記物体のサイズ、数または位置の高さが閾値を超える場合に、前記コンベアの移送速度を下げることを特徴とする、請求項５に記載の温度センサシステム。
【請求項７】
前記コンベア上を監視対象とし、前記温度センサよりも上流に設置される可視光カメラと、
前記可視光カメラにより撮像されたカメラ画像を解析して、前記物体のサイズ、数または位置の高さが前記閾値を超えることを検知する画像解析部と
をさらに備え、
前記コンベア制御部は、前記画像解析部により、前記物体のサイズ、数または位置の高さが前記閾値を超えることが検知された場合に、前記コンベアの移送速度を下げることを特徴とする、請求項６に記載の温度センサシステム。
【請求項８】
前記温度センサは電動雲台に取り付けられ、
前記温度センサの監視範囲に前記物体が含まれるように前記電動雲台を制御する雲台制御部をさらに備えることを特徴とする、請求項１に記載の温度センサシステム。
【請求項９】
前記コンベア上を監視対象とし、前記温度センサよりも上流に設置される可視光カメラと、
前記可視光カメラにより撮像されたカメラ画像を解析して、前記物体の位置を特定する画像解析部と
をさらに備え、
前記雲台制御部は、前記画像解析部により特定された位置に基づいて、前記温度センサの監視範囲に前記物体が含まれるように前記電動雲台を制御することを特徴とする、請求項８に記載の温度センサシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、温度センサシステムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、コンベア上の火災を検知するための装置が知られている。例えば、特許文献１に記載の検知装置では、温度検知用光ファイバをコンベアに敷設し、光ファイバ上の温度分布を温度計測器で計測する。また、定点計測用の温度センサをコンベアに設置し、それらの感知温度を温度計測器で計測する。そして、火災判定器にて、コンベア停止中か否か判定し、停止中には温度計測器の計測結果から火災発生の有無を判定と火源位置の特定をする。一方、稼働中には温度計測器の計測結果から火災発生の有無を判定し、火災発生の場合は、コンベアを停止させ、温度計測器の計測結果から火源位置を特定する。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－９９２６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
コンベア上を流れる高温物体を検知するにあたり、その高温物体が他の物体に埋もれてしまうと、当該物体の検知が難しいという課題がある。
本発明はこのような事情に鑑みてなされたものであり、コンベア上を流れる高温物体の検知精度を高めることを目的とする。
【課題を解決するための手段】
【０００５】
上記の課題を解決するため、本発明に係る温度センサシステムは、コンベア上を監視対象とし、測定した温度が温度閾値を超える場合に異常温度検出信号を出力する温度センサを備え、前記コンベア上を流れる物体のサイズ、数または位置の高さに応じて前記温度閾値を制御する閾値制御部、または、前記物体のサイズ、数または位置の高さが閾値を超える場合に、１以上の前記物体を前記コンベア上で移動するよう制御する移動制御部をさらに備える。
【発明の効果】
【０００６】
本発明によれば、コンベア上を流れる高温物体の検知精度を高めることができる。
【図面の簡単な説明】
【０００７】
図１は、温度センサシステムの一例を示す。

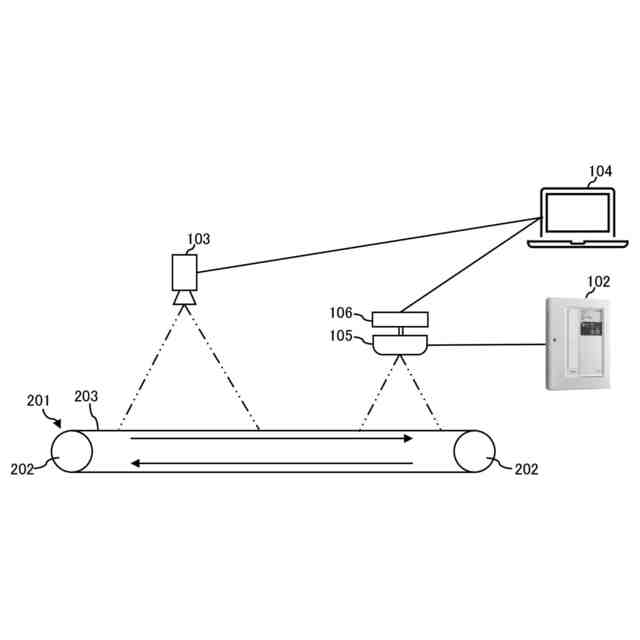

図２は、温度センサシステム１００の設置例を示す。

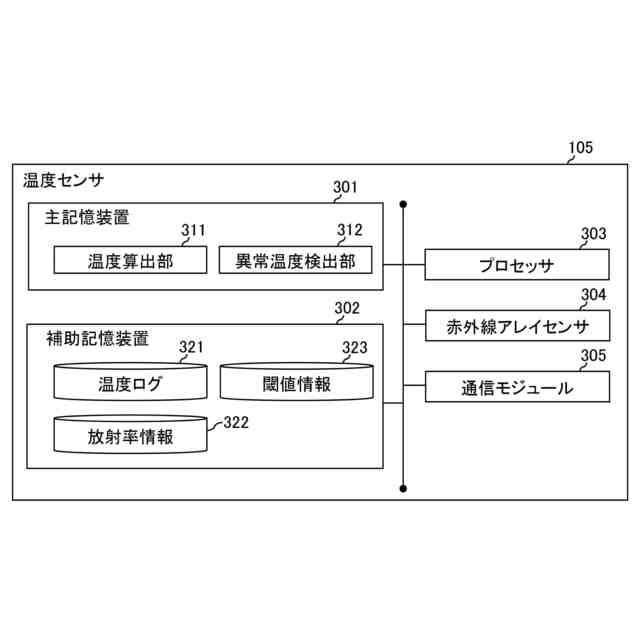

図３は、温度センサ１０５の構成例を示す。

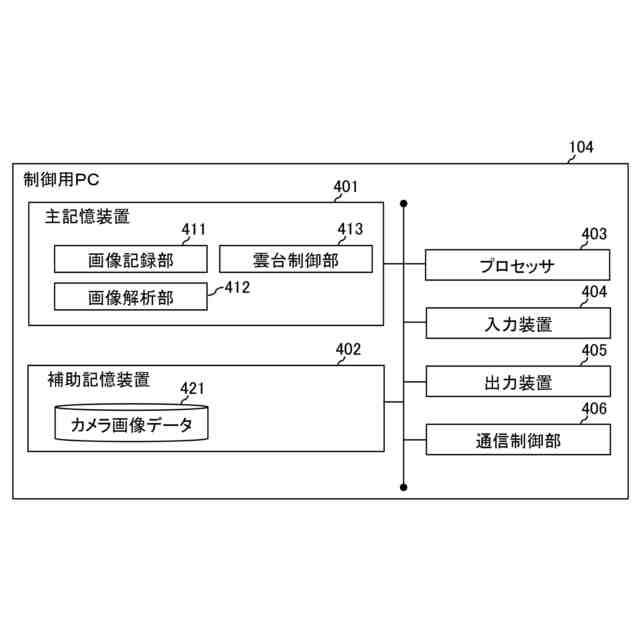

図４は、制御用ＰＣ１０４の構成例を示す。

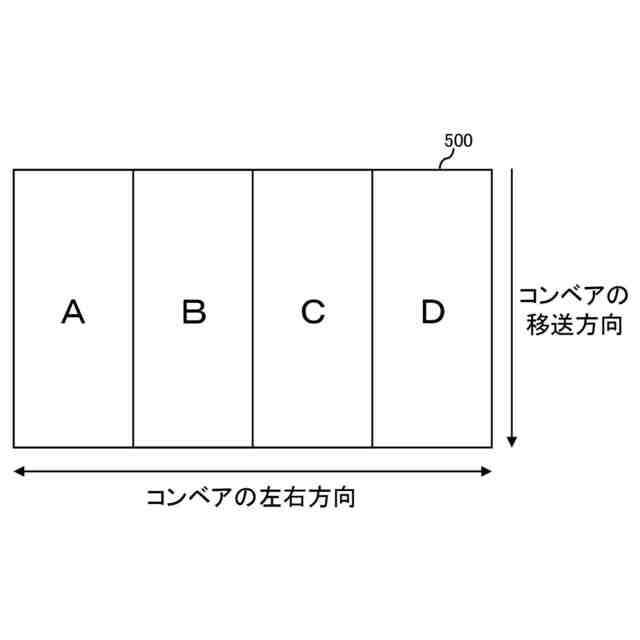

図５は、カメラ画像の一例を示す。

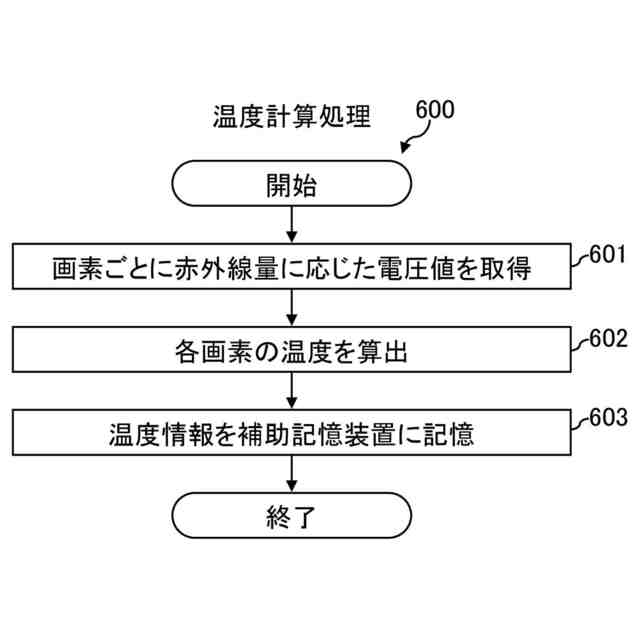

図６は、温度算出処理の一例を示す。

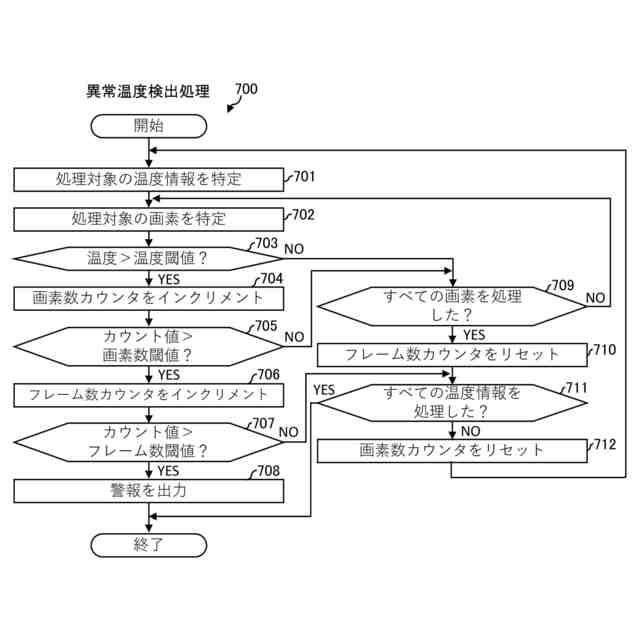

図７は、異常温度検出処理の一例を示す。

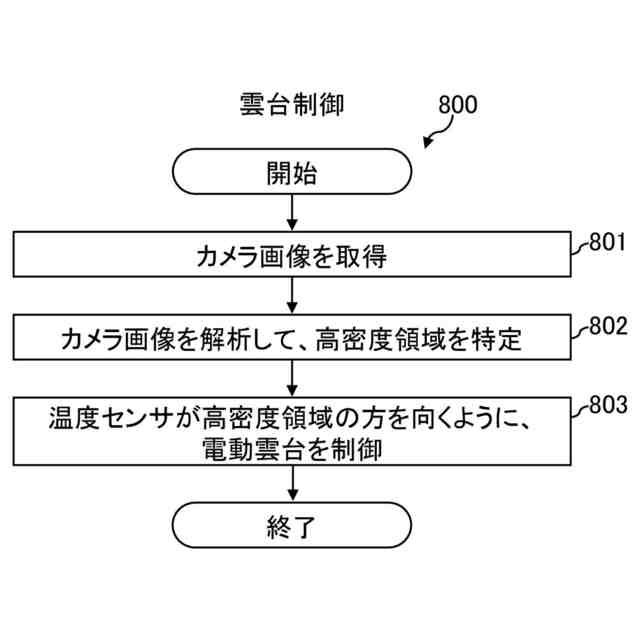

図８は、雲台制御の一例を示す。

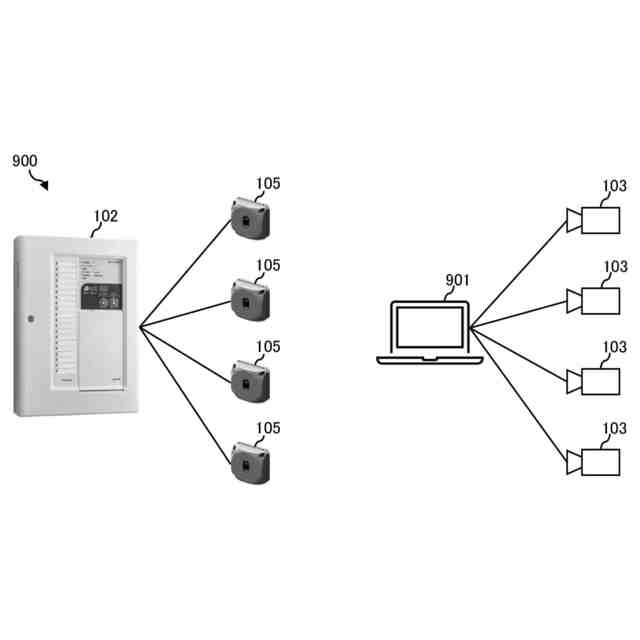

図９は、温度センサシステムの一例を示す。
図１０は、温度センサシステム９００の設置例を示す。
図１１は、制御用ＰＣ９０１の構成例を示す。
図１２は、コンベア制御の一例を示す。
図１３は、温度センサシステムの一例を示す。

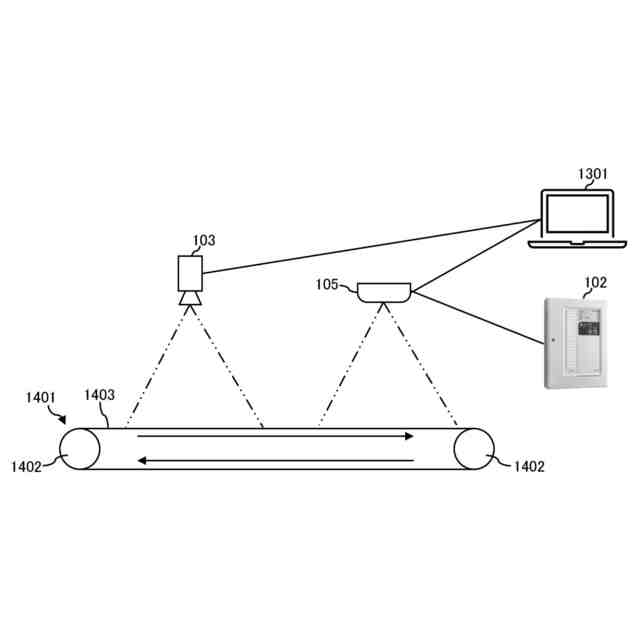

図１４は、温度センサシステム１３００の設置例を示す。
図１５は、制御用ＰＣ１３０１の構成例を示す。
図１６は、閾値制御の一例を示す。
図１７は、温度センサシステムの一例を示す。
図１８は、温度センサシステム１７００の設置例を示す。
図１９は、制御用ＰＣ１７０１の構成例を示す。
図２０は、移動制御の一例を示す。
【発明を実施するための形態】
【０００８】
１．第１実施例
本発明の第１実施例について、図面を参照して説明する。
【０００９】
１－１．構成

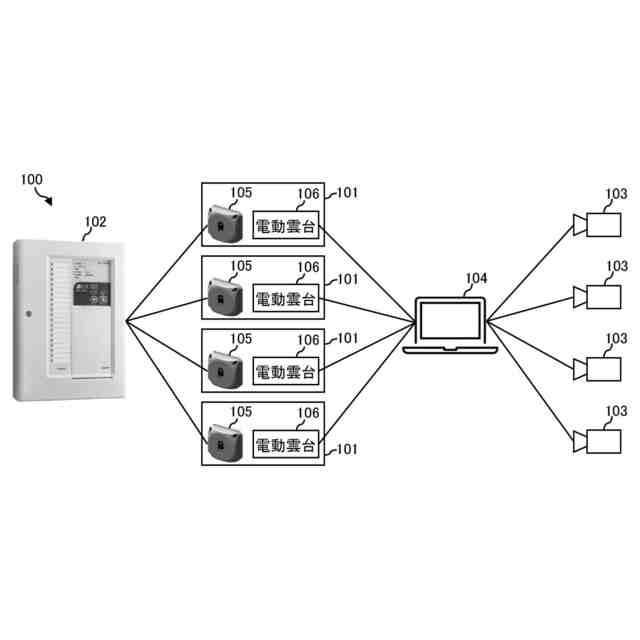

図１は、第１実施例に係る温度センサシステムの一例を示す。
同図に示す温度センサシステム１００は、コンベア上を流れる高温物体を検知するためのシステムである。本システムは、例えば、リサイクル施設での使用を想定している。リサイクル施設で検知する高温物体としては、例えば、破砕機で破砕されて発火したリチウムイオン電池が考えられる。
【００１０】
温度センサシステム１００は、４台の温度センサユニット１０１と、警報盤１０２と、４台のカメラ１０３と、制御用ＰＣ１０４を備えている。このうち、４台の温度センサユニット１０１は、各々、温度センサ１０５と、温度センサ１０５に取り付けられた電動雲台１０６からなる。
（【００１１】以降は省略されています）
