公開番号2025110219
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024004026
出願日2024-01-15
発明の名称差動式分布型感知器の空気管
出願人能美防災株式会社
代理人弁理士法人エビス国際特許事務所
主分類G08B 17/04 20060101AFI20250718BHJP(信号)
要約【課題】本発明は、低コストで取り付け領域の美観に影響を与えることの少ない差動式分布型感知器の空気管を提供することを課題とする。
【解決手段】本発明の差動式分布型感知器の空気管は、周囲光を鏡面反射することを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
周囲光を鏡面反射することを特徴とする、
差動式分布型感知器の空気管。
続きを表示（約 380 文字）【請求項２】
空気を内部に保持する金属製の空気保持管と、前記空気保持管の周囲を覆う樹脂製の被覆を有し、
前記被覆の外側で鏡面反射する、
ことを特徴とする請求項１に記載された差動式分布型感知器の空気管。
【請求項３】
空気を内部に保持する金属製の空気保持管の外側で鏡面反射する、
ことを特徴とする請求項１に記載された差動式分布型感知器の空気管。
【請求項４】
前記空気保持管の周囲を覆う樹脂製の被覆を有し、
前記被覆は透明である、
ことを特徴とする請求項３に記載された差動式分布型感知器の空気管。
【請求項５】
前記鏡面反射をする表面は、空気管の断面において少なくとも一部が突出していることを特徴とする請求項１乃至４のいずれか一項に記載された差動式分布型感知器の空気管。

発明の詳細な説明【技術分野】
【０００１】
本発明は、火災を感知する差動式分布型感知器の空気管に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
火災感知器は、煙や熱等を感知して火災情報信号を火災受信機に送信する。そして、火災情報信号を受信した火災受信機は火災警報を発する。文化財の多くは、火災に弱い木材等を素材としており、防火対策が重要である。しかしながら、火災感知器を文化財に設置することは、文化財の美観に大きく影響を及ぼすため好まれない。
【０００３】
文化財には、特許文献１に記載されているような、差動式分布型感知器を用いることができる。差動式分布型感知器は、細い銅パイプの空気管を火災感知領域に這わせ、火災による空気管内の急激な温度上昇による空気膨張を検出して火災を感知する。差動式分布型感知器の空気管は、スポット型の煙感知器や熱感知器と比べて目立たず、文化財等の美観を損ないにくい。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１４５１０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
差動式分布型感知器は、他の火災感知器よりは美観を損なわないが、銅パイプ等により形成された空気管が火災感知領域に広く露出するため、やはり美観に影響を与えてしまう。空気管に着色をすることも考えられるが、敷設する場所に応じた種々の色に対応した着色の空気管を用意する必要があり、高コストとなる。
【０００６】
本発明は、低コストで取り付け領域の美観に影響を与えることの少ない差動式分布型感知器の空気管を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明の一実施形態における差動式分布型感知器の空気管は、周囲光を鏡面反射することを特徴とする。
【発明の効果】
【０００８】
本発明により、低コストで取り付け領域の美観に影響を与えることの少ない差動式分布型感知器を得ることができる。
【図面の簡単な説明】
【０００９】

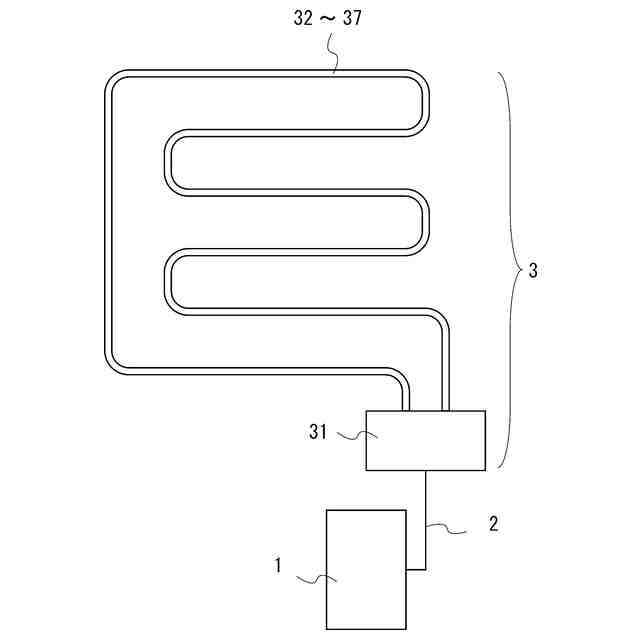

差動式分布型感知器を用いた火災報知システムを示す図。

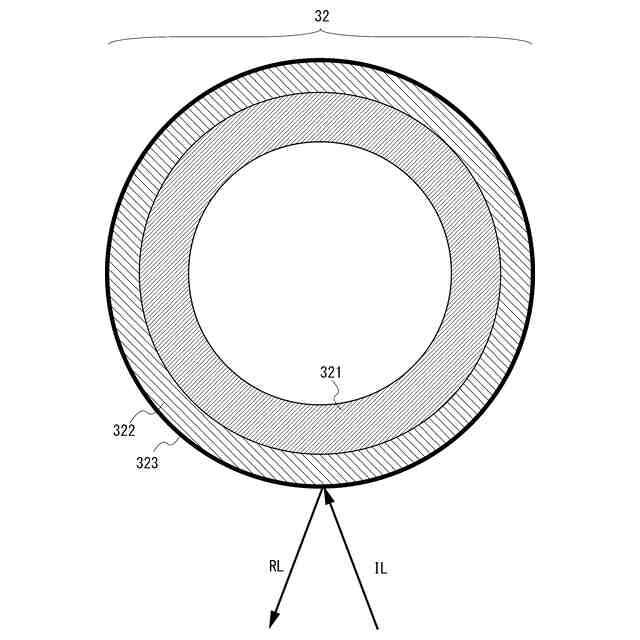

実施例１の空気管の断面図。

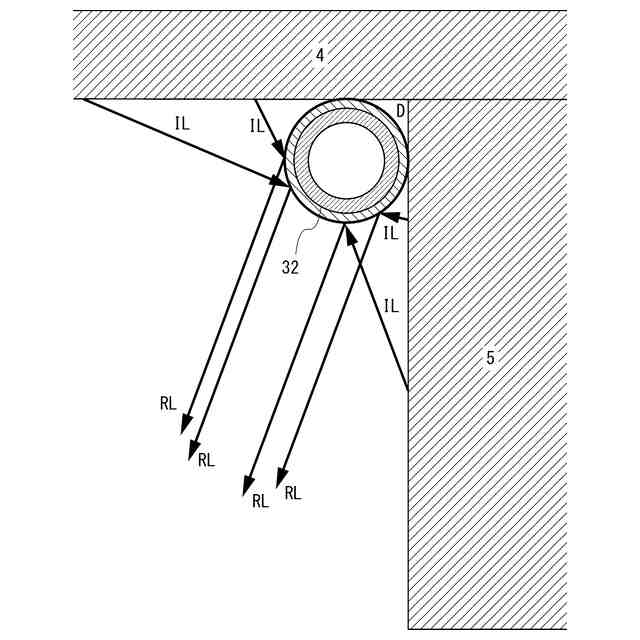

天井の隅部に設置した実施例１の空気管の断面図。

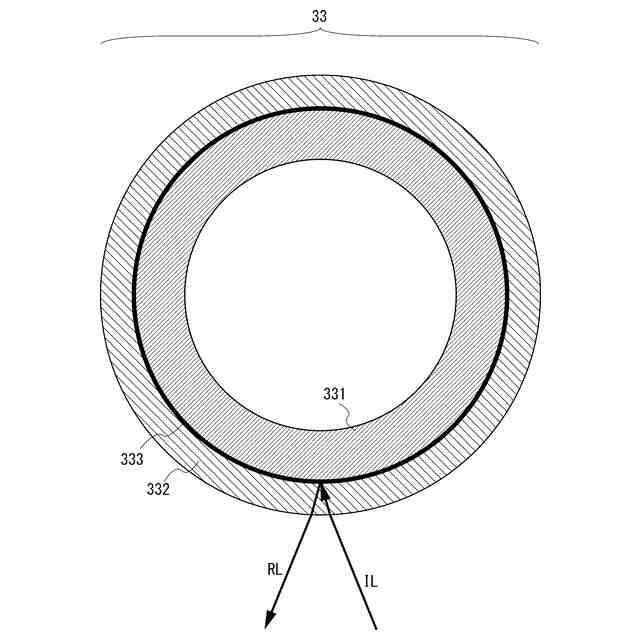

実施例２の空気管の断面図。

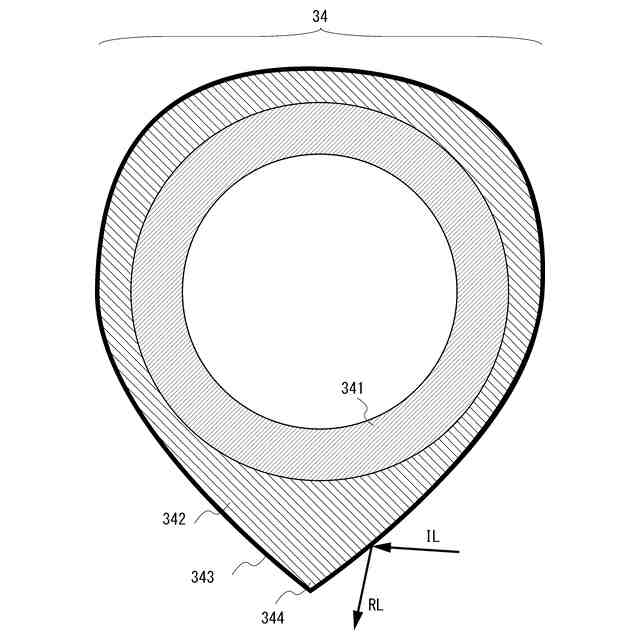

実施例３の空気管の断面図。

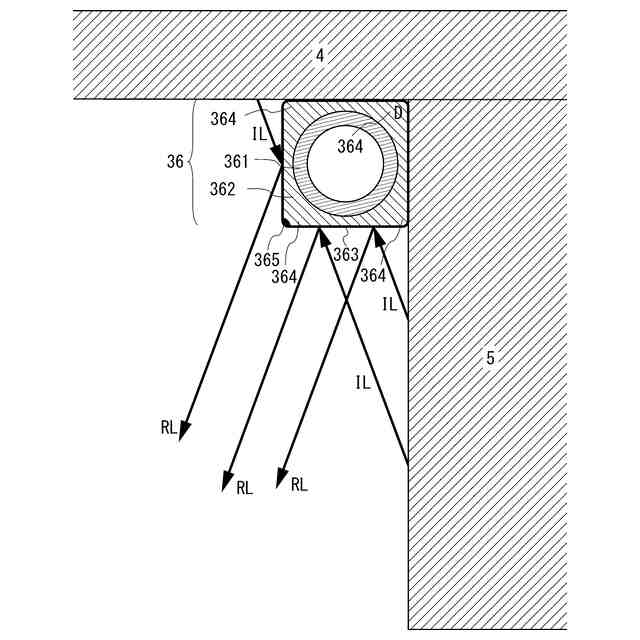

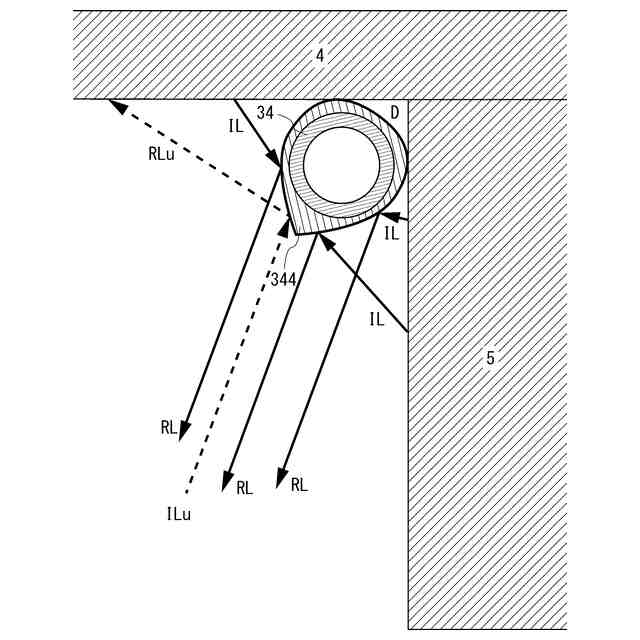

天井の隅部に設置した実施例３の空気管の断面図。

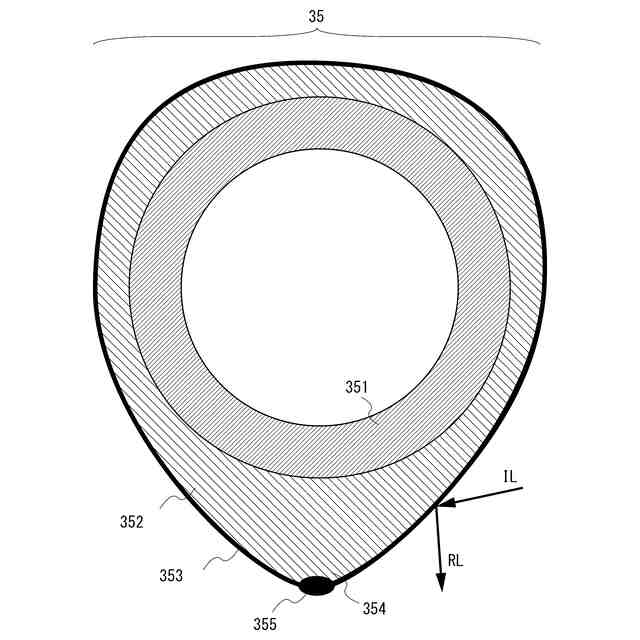

実施例４の空気管の断面図。
天井の隅部に設置した実施例５の空気管の断面図。

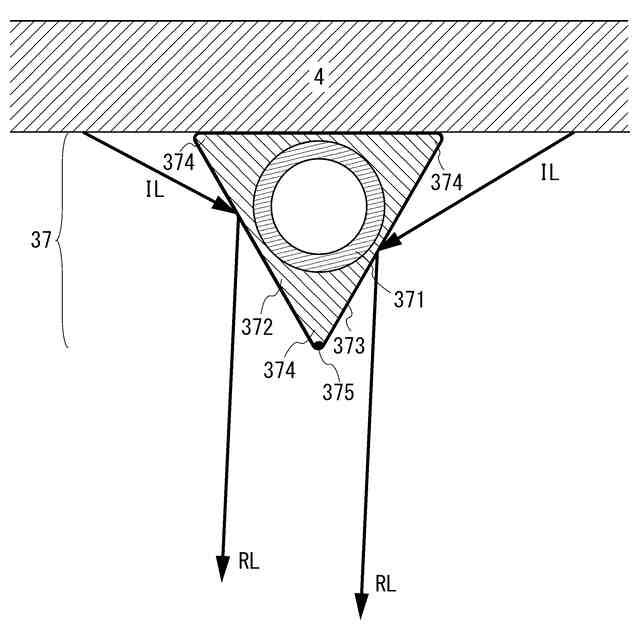

天井に設置した実施例６の空気管の断面図。
【発明を実施するための形態】
【００１０】
まず、図１において、差動式分布型感知器３を用いた火災報知システムを示す。差動式分布型感知器３は圧力感知部３１と実施例１の空気管３２を有している。空気管３２は火災監視対象の建造物の天井等に敷設される。そして、差動式分布型感知器３は、火災の熱による空気管３２の内部空気の圧力変化を圧力感知部３１で捉えて火災を感知する。圧力感知部３１が火災を感知すると、配線２を介して火災受信機１に火災情報信号が送られ、火災受信機１により火災報知が行われる。実施例２以降の空気管３３～３７についても同様である。
【実施例】
（【００１１】以降は省略されています）
