公開番号2025141446
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041379
出願日2024-03-15
発明の名称ベース装置、化粧板ユニット、火災感知器及び火災感知システム
出願人能美防災株式会社
代理人弁理士法人エビス国際特許事務所
主分類G08B 17/00 20060101AFI20250919BHJP(信号)
要約【課題】本発明は、火災感知器を目立たないようにすることを課題とする。
【解決手段】本発明のベース装置は、引き込み装置を備え、前記引き込み装置により火災感知器を化粧板から突出した状態と突出しない状態に切り替え可能であることを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
引き込み装置を備え、
前記引き込み装置により、火災感知器を化粧板から突出した突出状態と、前記化粧板から突出しない引き込み状態に切り替え可能であることを特徴とするベース装置。
続きを表示（約 580 文字）【請求項２】
火災感知器の突出量を調節可能であることを特徴とする請求項１に記載されたベース装置。
【請求項３】
人がいることを検知して、火災感知器を引き込み状態にすることを特徴とする請求項１に記載されたベース装置。
【請求項４】
人がいることを検知しても、人が就寝していることを検知すると、前記火災感知器を突出状態とすることを特徴とする請求項３に記載されたベース装置。
【請求項５】
人を検知するセンサーと、前記請求項３または４のベース装置を化粧板パネルに備えたことを特徴とする化粧板ユニット。
【請求項６】
請求項１乃至４のいずれか一項に記載されたベース装置と、
前記ベース装置に取り付けられた火災感知器本体と、を備え、
前記火災感知器本体は、円柱形状であって側面に空気流入口を有していることを特徴とする火災感知器。
【請求項７】
火災受信機と、
前記請求項１乃至４のいずれか一項に記載されたベース装置を複数備え、
複数の前記ベース装置は、前記火災受信機に感知線で接続され、
前記感知線に接続された複数の前記ベース装置のうち、いずれかから火災感知信号を送出した際には、他の前記ベース装置を突出状態にすることを特徴とする火災感知システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、火災の検知に用いるベース装置、化粧板ユニット、火災感知器及び火災感知システムに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に記載されているように、火災感知器の一種である煙感知器は、天井等に取り付けて火災による煙を感知する。特許文献１の煙感知器は、天井等に感知器ベースを設置し、感知器ベースに煙感知器本体を取り付ける。特許文献２は、火災感知器の一種である熱感知器であり、天井に固定される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０９５４７３号公報
特開２０２３－１１３８７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
煙感知器等の火災感知器は、天井板等の化粧板から室内側に突出して設置される。火災感知器の室内への突出は目立って内装の美観を損なう可能性があるため、目立ちにくい火災感知器も実用化されている。たとえば、埋込型の煙感知器は感知器本体のほとんどが化粧板の室内面よりも室外側に位置して、従来のものより目立ちにくい。しかし、埋込型の煙感知器であっても、室内に突出する空気流入口の近傍等は目立ってしまう。煙感知器では、煙感知器本体内に煙を導入するための空気流入口は、煙が流入しやすいように、化粧板の室内側に突出している。仮に、煙感知器を化粧板の裏側に設け、空気流入口の近傍を室内側に突出しないように化粧板にフラットに形成したとしても、室内側に露出しているために空気流入口は目立ってしまう。煙感知器は目立たない方が、設置した部屋における内装の美観を損なわないようにすることができる。
【０００５】
本発明は、火災感知器をより目立たないようにすることを課題とする。
【課題を解決するための手段】
【０００６】
本発明の一実施形態におけるベース装置は、引き込み装置を備え、前記引き込み装置により、火災感知器を化粧板から突出した突出状態と突出しない引き込み状態に切り替え可能であることを特徴とする。
【発明の効果】
【０００７】
本発明により、火災感知器を目立たないようにすることができる。
【図面の簡単な説明】
【０００８】

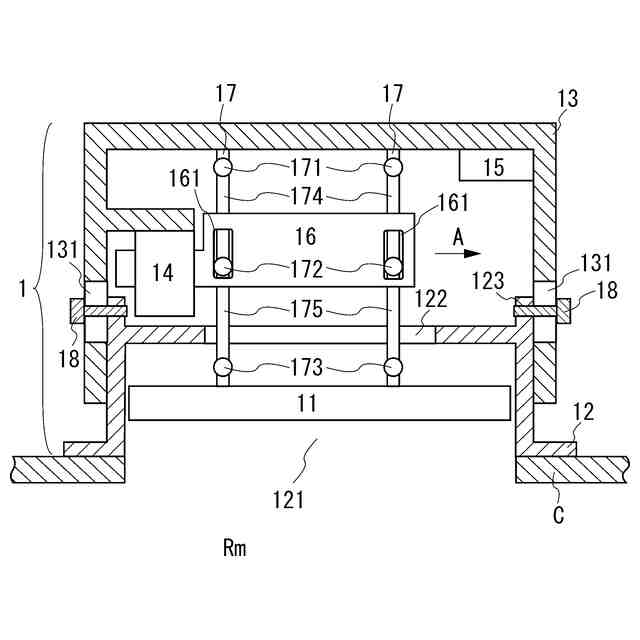

天井板に取り付けた実施形態のベース装置の縦断面図。

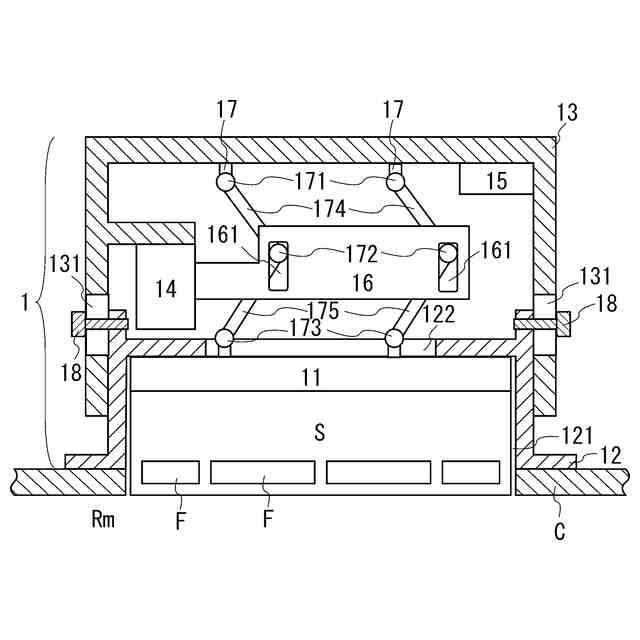

突出状態である実施形態における煙感知器の縦断面図。
引き込み状態である実施形態における煙感知器の縦断面図。
実施形態の煙感知器をホテルの客室に設置した場合の平面図。

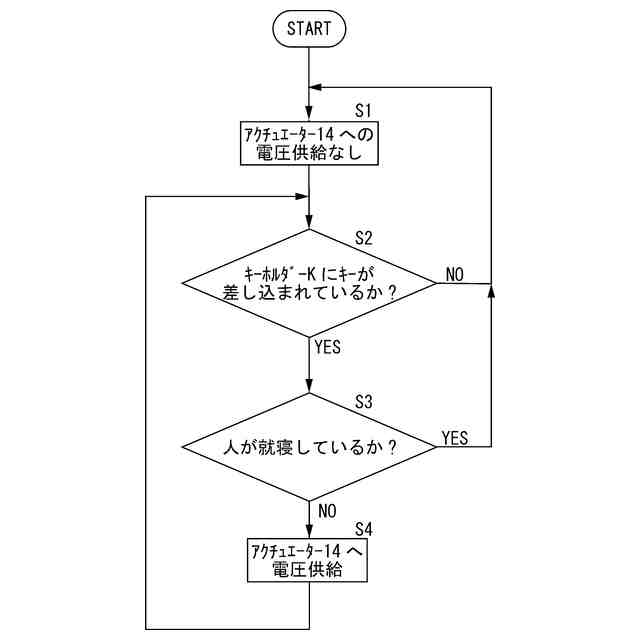

実施形態の煙感知器をホテルの客室に設置した場合のベース装置の動作フロー図。

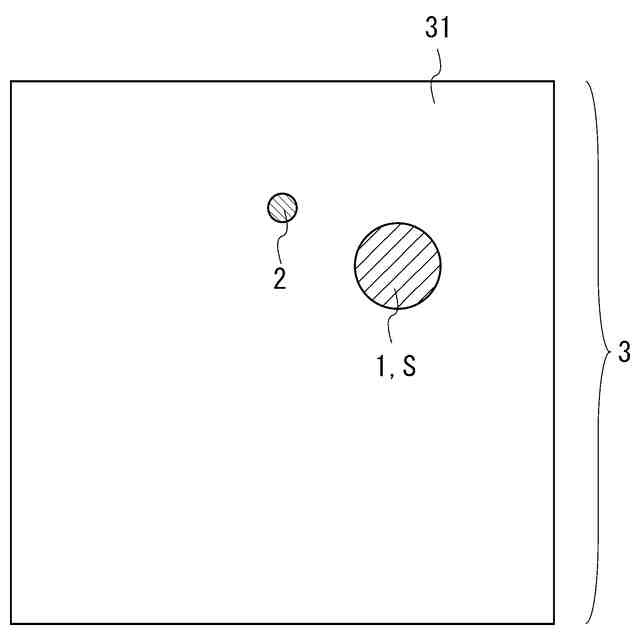

実施形態における化粧板ユニット。

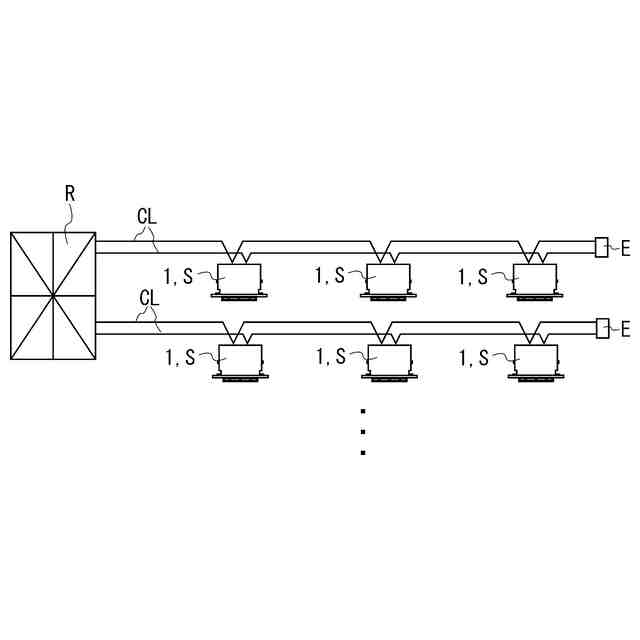

実施形態の煙感知器を備えた煙感知システム。
【発明を実施するための形態】
【０００９】
以下の実施形態では、水平な天井板Ｃに設置された煙感知器のベース装置１について説明する。しかし、ベース装置１を斜めの天井板や壁板等の化粧板に取り付けてもよい。ベース装置１は煙感知器本体Ｓが取り付けられて煙感知器を形成する。実施形態では火災感知器として煙感知器の例を示している。しかし、熱感知器等の他の火災感知器でもよい。その場合、煙感知器本体Ｓは熱感知器本体等の他の火災感知器本体となる。
【００１０】
図１は、天井板Ｃに取り付けた実施形態のベース装置１の縦断面図である。天井板Ｃの下側が室内Ｒｍであり、ベース装置１は、化粧板である天井板Ｃの裏側に取り付けられている。天井板Ｃの裏側は室内Ｒｍとは反対側である。ベース装置１は、内部において上下に移動する感知器ベース１１を有する。図１において、感知器ベース１１は側面図で示す。図１等では、配線の記載を省略する。
（【００１１】以降は省略されています）
