公開番号2025111981
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024005948
出願日2024-01-18
発明の名称火災感知器
出願人能美防災株式会社
代理人個人,個人,個人,個人,個人
主分類G08B 17/00 20060101AFI20250724BHJP(信号)
要約【課題】発光による報知に関し、視認性の向上を図ることができる火災感知器を得ることを目的とする。
【解決手段】火災感知器(100)は、火災の発生を感知する感知部(20)と、感知部(20)が火災の発生を感知すると発光する表示灯(30)と、感知部(20)と表示灯(30)とが収納される枠体(10)と、を備え、枠体(10)は、表示灯(30)が発光している状態を、外部から視認可能となる形状を有しており、表示灯(30)は、放出する光に動きを加えた動的パターンによって外部から視認可能に発光する。
【選択図】図1
特許請求の範囲【請求項１】
火災の発生を感知する感知部と、
前記感知部が前記火災の発生を感知すると発光する表示灯と、
前記感知部と前記表示灯とが収納される枠体と、
を備え、
前記枠体は、前記表示灯が発光している状態を、外部から視認可能となる形状を有しており、
前記表示灯は、放出する光に動きを加えた動的パターンによって外部から視認可能に発光する、
火災感知器。
続きを表示（約 690 文字）【請求項２】
前記表示灯は、光の放出方向を時間の経過とともに変化させることによって前記動きを加えた前記動的パターンにより発光する回転灯である、
請求項１に記載の火災感知器。
【請求項３】
前記枠体は、前記表示灯を設置する台座である表示灯台座を備えており、
前記表示灯は、前記表示灯台座の周方向に並んで設けられている複数の発光体を備えており、
各前記発光体は、前記感知部が前記火災の発生を感知した場合、予め設定された発光パターンによって前記動きを加えた前記動的パターンにより発光する、
請求項１に記載の火災感知器。
【請求項４】
前記発光パターンは、各前記発光体が前記周方向の並び順に沿って順番に発光するパターンである、
請求項３に記載の火災感知器。
【請求項５】
前記枠体は、前記表示灯を覆う透明キャップとして形成されることで、当該透明キャップを通じて、前記表示灯の発光が外部から視認可能となっている、
請求項１から４のいずれか１項に記載の火災感知器。
【請求項６】
前記枠体は、前記表示灯の発光が外部から視認可能となる隙間を有している、
請求項１から４のいずれか１項に記載の火災感知器。
【請求項７】
前記枠体は、前記感知部に前記表示灯を固定するフレーム部材を有し、
前記フレーム部材には、前記表示灯を前記感知部に電気的に接続するための配線を通す貫通孔が設けられている、
請求項１から４のいずれか１項に記載の火災感知器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、火災が発生した際に点灯する火災感知器に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
火災を感知した火災感知器は、警報音の鳴動とともに、表示灯を点灯させて視覚的に火災の発生を報知する。
【０００３】
点灯することにより視覚的に火災の発生を報知する火災感知器に関して、次のものが開示されている（例えば、特許文献１参照）。特許文献１に係る火災感知器は、表示部からの光を、反射板を用いて反射させることにより、視認性を向上させている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－９３６６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の火災感知器においては、反射板を設けることにより、一定方向からの視認性を向上させることができる。しかしながら、表示部、反射板が共に定位置から動かずに固定されているため、火災感知器からの光も静止したまま動かず、目立たない。このため、視認性の向上が望まれる。
【０００６】
本開示は、上記の課題を解決するためになされたものであり、発光による報知に関し、視認性の向上を図ることができる火災感知器を得ることを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る火災感知器は、火災の発生を感知する感知部と、感知部が火災の発生を感知すると発光する表示灯と、感知部と表示灯とが収納される枠体と、を備え、枠体は、表示灯が発光している状態を、外部から視認可能となる形状を有しており、表示灯は、放出する光に動きを加えた動的パターンによって外部から視認可能に発光する。
【発明の効果】
【０００８】
本開示によれば、発光による報知に関し、視認性の向上を図ることができる火災感知器を得ることを目的とする。
【図面の簡単な説明】
【０００９】

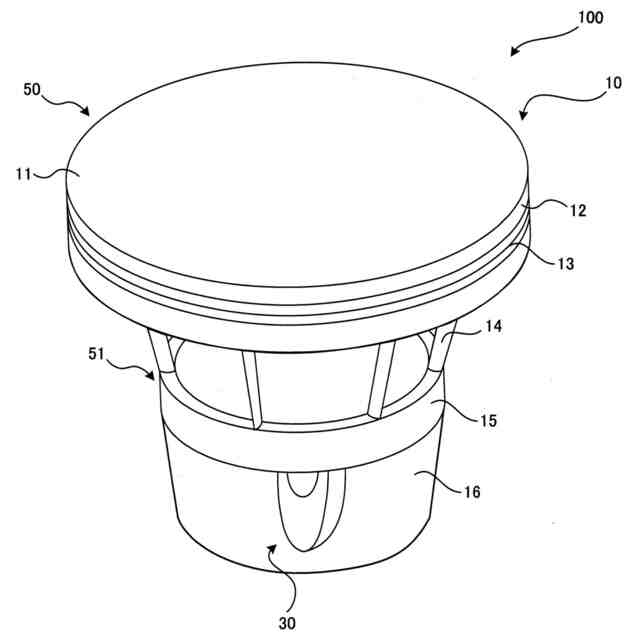

実施の形態１に係る火災感知器の外観を例示する斜視図である。

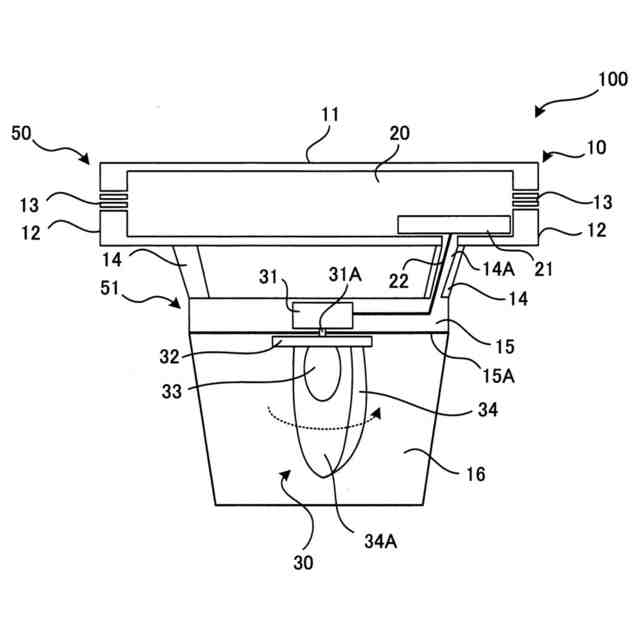

図１に示す火災感知器の断面図である。

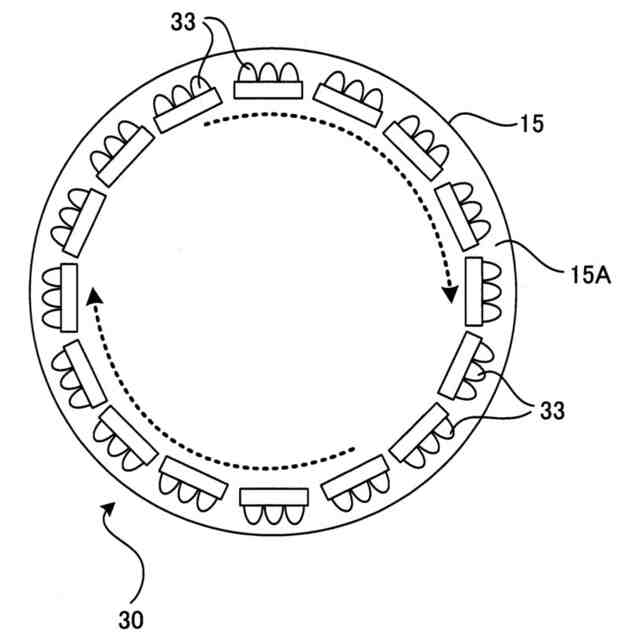

図１に示す火災感知器における表示灯を他の構成に変更した場合の平面図である。
【発明を実施するための形態】
【００１０】
以下、本開示の火災感知器の好適な態様につき、図面を用いて説明する。
本開示の火災感知器は、火災の発生を感知すると、警報音を鳴動させるとともに、表示灯を発光させて利用者に視覚を通じて火災の発生を報知する。
（【００１１】以降は省略されています）
