公開番号2025147255
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047439
出願日2024-03-25
発明の名称スプリンクラヘッド用ガイドリング及びその製造方法
出願人能美防災株式会社
代理人個人
主分類A62C 37/11 20060101AFI20250930BHJP(人命救助;消防)
要約【課題】ガイドリングを平板から打ち抜きや切除によって製造する場合において、ガイド片部を長くできるスプリンクラヘッド用ガイドリング及びその製造方法を提供する。

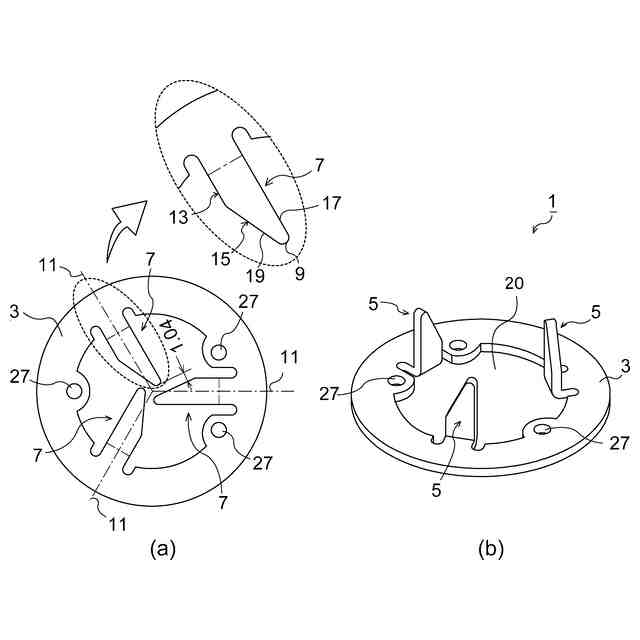

【解決手段】本発明に係るスプリンクラヘッド用ガイドリング1の製造方法は、金属平板から、リング部3となる部位から中心方向に向かって延びる複数の起立前ガイド片部7とリング部3とを残して、これら以外の部位を打ち抜き又は切除により取り除く第1工程と、起立前ガイド片部7を基部で折り曲げて起立させてガイド片部5とする第2工程と、を有し、複数の起立前ガイド片部7は、先端部9が幅方向中心から同一方向にずれた形状であり、これによって先端部9が幅方向中心にある場合よりも、基部から先端部9までの距離を長くできるようにした。
【選択図】図1
特許請求の範囲【請求項１】
弁体を支持する感熱分解部を有し、該感熱分解部が分解すると前記弁体が開放してデフレクタが下降するスプリンクラヘッドに設けられ、リング部と該リング部から立ち上がる複数のガイド片部を有し、前記デフレクタが所定の位置まで下降するようにガイドするスプリンクラヘッド用ガイドリングの製造方法であって、
金属平板から、前記リング部となる部位から中心方向に向かって延びる複数の起立前ガイド片部とリング部とを残して、これら以外の部位を打ち抜き又は切除により取り除く第１工程と、
前記起立前ガイド片部を前記基部で折り曲げて起立させて前記ガイド片部とする第２工程と、を有し、
前記複数の起立前ガイド片部は、先端部が幅方向中心から同一方向にずれた形状であり、これによって先端部が幅方向中心にある場合よりも、前記基部から先端部までの距離を長くできるようにしたことを特徴とするスプリンクラヘッド用ガイドリングの製造方法。
続きを表示（約 370 文字）【請求項２】
請求項１に記載の製造方法によって製造されたことを特徴とするスプリンクラヘッド用ガイドリング。
【請求項３】
弁体を支持する感熱分解部を有し、該感熱分解部が分解すると前記弁体が開放してデフレクタが下降するスプリンクラヘッドに設けられ、前記デフレクタが所定の位置まで下降するようにガイドするスプリンクラヘッド用ガイドリングであって、
リング部と、該リング部から立ち上がる複数のガイド片部とを有し、
前記ガイド片部は、先端部が幅方向中心から同一方向にずれた形状であることを特徴とするスプリンクラヘッド用ガイドリング。
【請求項４】
各ガイド片部は、幅方向の一方側から他方側の先端に向かって傾斜する傾斜辺部を有することを特徴とする請求項３に記載のスプリンクラヘッド用ガイドリング。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スプリンクラヘッドの作動時にデフレクタが所定の位置まで下降するようにガイドするスプリンクラヘッド用ガイドリング及びその製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
スプリンクラヘッドには、作動時にデフレクタが所定の位置まで下降するようにガイドするスプリンクラヘッド用ガイドリング（以下、単に「ガイドリング」という）が設けられる（例えば、特許文献１の段落［0029］参照）。
【０００３】
ガイドリング２１およびその製造方法の一例を、図５に基づいて説明する。ガイドリング２１は、図５（ｂ）に示すように、リング部２３とリング部２３から立ち上がる複数のガイド片部２５を有し、リング部２３にはガイドロッド４５が挿入される挿入孔２７が設けられている。ガイドリング２１は、スプリンクラヘッド作動時にガイドリング２１が所定の位置まで下降するとともに、デフレクタ４３が所定の位置まで下降するように挿入孔２７によりガイドロッド４５をガイドしている。
【０００４】
ガイドリング２１の製造手順を説明する。まず、円板状の金属平板から、リング部２３となる部位から中心方向に向かって延びる３つの起立前ガイド片部２９とリング部２３とを残して、これら以外の部位を打ち抜き又は切除により取り除く。この状態が図５（ａ）に示されている。
【０００５】
次に、起立前ガイド片部２９を基部で折り曲げて起立させてガイド片部２５とする。この状態が図５（ｂ）に示されており、ガイド片部２５の長さ（高さ）が5mmとなっている。
【０００６】
図５（ｂ）に示すガイドリング２１を、スプリンクラヘッド３１に装着した状態を図６に示す。
図６において、３３は放水筒３５を有するヘッド本体、３９はヘッド本体３３に設けられ下端に係止爪３７を有するフレーム、４１は散水部であり、デフレクタ４３、ガイドロッド４５、ガイドリング２１及び弁体４７で構成されている。
また、４９は感熱分解部であり、感熱部５１、ボール保持機構５３、セットスクリュー５５等で構成されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１４－１４４１５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
ガイドリング２１の外径は、スプリンクラヘッド３１の大きさによって決まっている。そして、打ち抜きや切除によって図５（ａ）に示すように加工するには、隣り合う起立前ガイド片部２９の先端同士の間に所定の隙間（抜け幅）が必要となる。
この隙間を、図５（ａ）において、3.4mmと記載している。このように、金属板の外径が決まっており、また、所定のぬけ幅が必要となることから、起立前ガイド片部２９の長さには限界があり、その結果、ガイド片部２５の長さ（高さ）にも限界がある。
この例では、ガイド片部２５の長さは5mmであり、これがガイドストローク（ガイドＳＴと表記）なる。
【０００９】
つまり、円形の金属平板から打ち抜きや切除によってガイドリング２１を製造する場合には、ガイド片部２５の長さを長くできないという問題がある。
ガイド片部２５の長さが短い場合の問題点を、図６のスプリンクラヘッド３１の動作説明図である図７に基づいて説明する。
なお、図７では感熱分解部４９の図示を省略している。
【００１０】
図７（ａ）に示す作動前の状態から、ガイド片部２５が放水筒３５にガイドされながら散水部４１が4.6mm落下して、ガイド片部２５の上端が放水筒３５の下端から離れる直前の状態が図７（ｂ）に示されている。
その後、ガイド片部２５の上端が放水筒３５の下端から離れると、全体を真っ直ぐにガイドするものがなくなるので、場合によっては散水部４１が傾斜する。
（【００１１】以降は省略されています）
