公開番号2025085803
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2025047263,2023222862
出願日2025-03-21,2020-03-26
発明の名称トンネル非常用設備
出願人能美防災株式会社
代理人弁理士法人朝日特許事務所
主分類A62C 35/20 20060101AFI20250529BHJP(人命救助;消防)
要約【課題】トンネル非常用設備から防災受信盤に対して通報信号が送信され、受信された場合に、当該信号の受信を利用者に分かりやすく通知する。

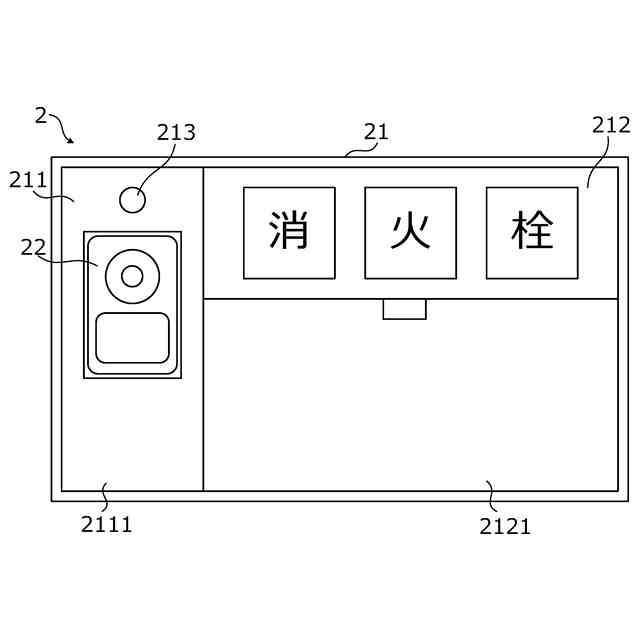

【解決手段】消火栓装置2は、消火栓と消火器を収容する筐体21と、筐体21に着脱自在に取り付けられるタブレット型端末22を備える。タブレット型端末22は、火災発生の通報信号を防災受信盤に送信するための通報ボタンを表示するとともに、防災受信盤により通報信号が受信されたことを通知する応答メッセージを表示する。
【選択図】図2
特許請求の範囲【請求項1】
消火機器を収容する筺体と、
火災発生の通報信号を防災受信盤に送信するための通報ボタンと、
前記筺体に着脱自在に取り付けられるタブレット型端末と
を備え、
前記通報ボタンが選択されたことを契機として、前記筺体から前記タブレット型端末を取り外すことを可能にする機構をさらに備える非常用設備。

発明の詳細な説明【技術分野】
【0001】
本発明は、トンネル非常用設備に関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】

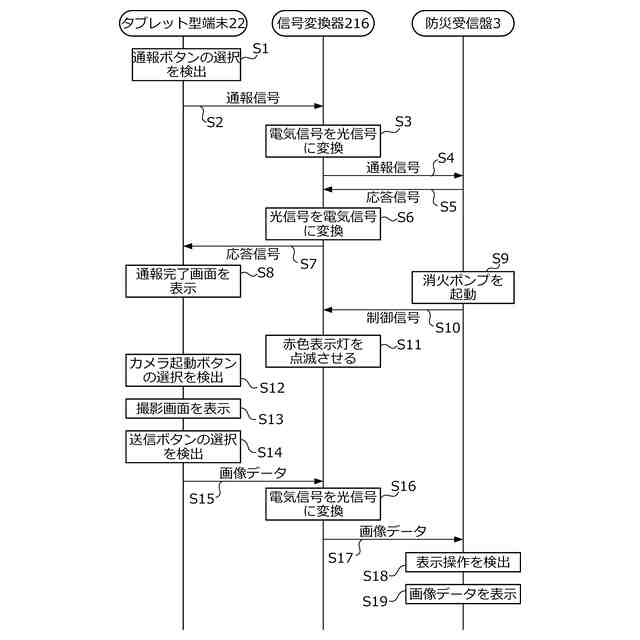

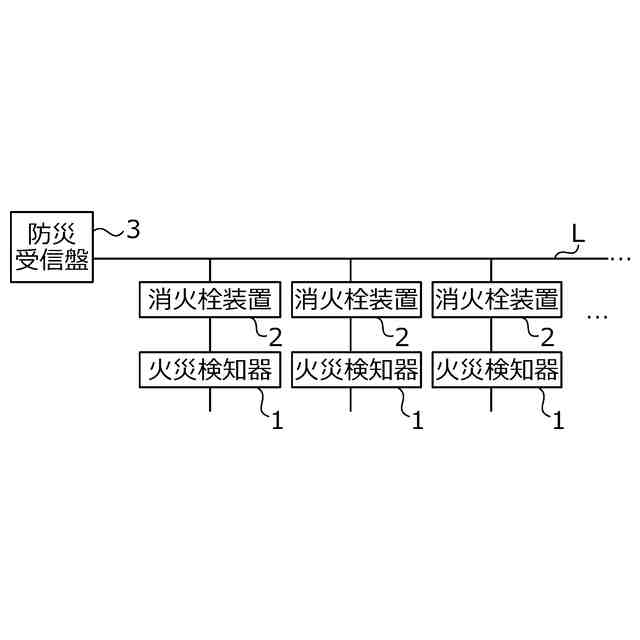

従来、トンネル非常用設備として、消火栓装置が知られている。消火栓装置は、一般に、その筺体内に消火栓と消火器を収容するとともに、押ボタン式通報装置と応答ランプを備えている(例えば、特許文献1参照)。この消火栓装置の押ボタン式通報装置が操作されると、通報信号が防災受信盤に送信され、送信された通報信号が防災受信盤に受信されると、消火栓装置の応答ランプが点灯するようになっている。
【先行技術文献】
【特許文献】
【0003】
特開2005-318972号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかし、従来の消火栓装置では、通報信号が防災受信盤に受信されたことが応答ランプの点灯によってのみ通知されるため、一般の利用者にとっては通報信号が防災受信盤に受信されたことが分かりづらい状態となっていた。
【0005】
本発明は、このような事情に鑑みてなされたものであり、トンネル非常用設備から防災受信盤に通報信号が送信され、受信された場合に、当該信号が受信されたことを利用者に分かりやすく通知することを目的とする。
【課題を解決するための手段】
【0006】

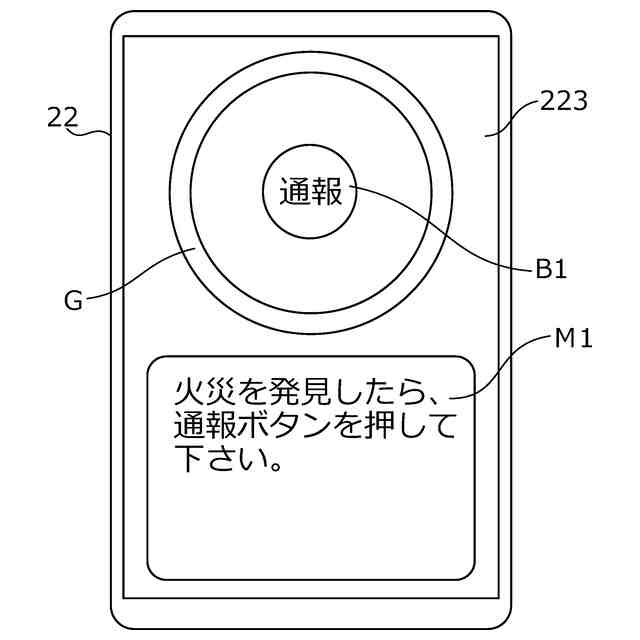

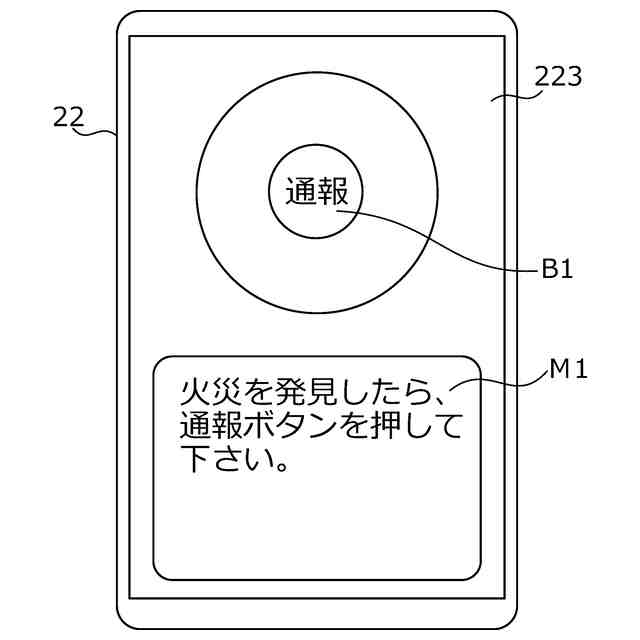

上記の課題を解決するため、本発明に係る非常用設備は、消火機器を収容する筺体と、前記筺体に取り付けられる表示部であって、火災発生の通報信号を防災受信盤に送信するための通報ボタンを表示するとともに、前記防災受信盤により前記通報信号が受信されたことを通知する応答情報を表示する表示部とを備える。
【0007】
好ましい態様において、前記非常用設備は、前記筺体に着脱自在に取り付けられるタブレット型端末をさらに備え、前記タブレット型端末は前記表示部を備える。
【0008】

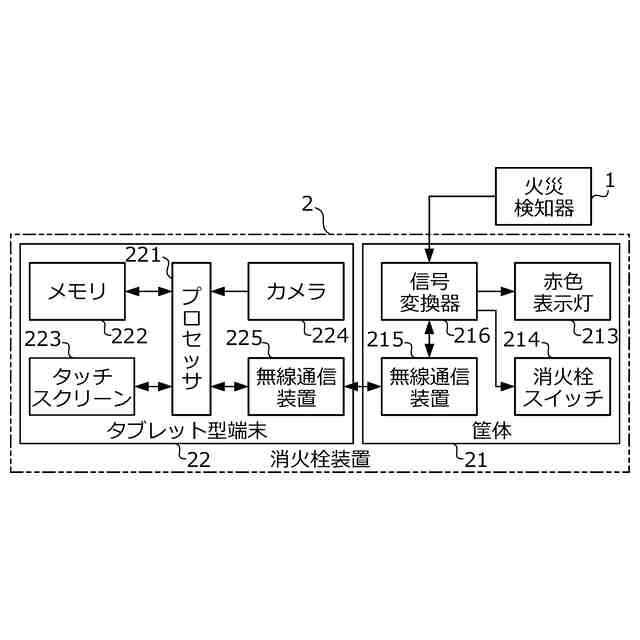

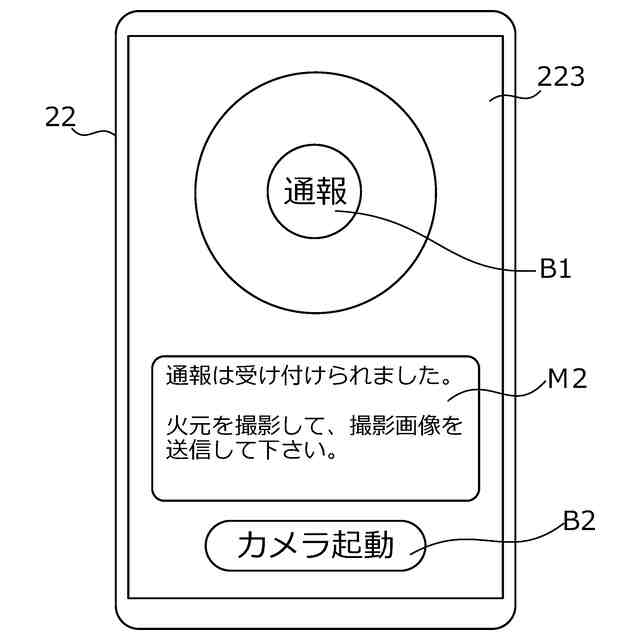

さらに好ましい態様において、前記タブレット型端末はカメラをさらに備え、前記非常用設備は、前記カメラにより撮影された画像データを、前記防災受信盤に送信する送信部をさらに備え、前記防災受信盤は、前記送信部により送信された画像データから文字認識により文字列を抽出して出力する。
【0009】
さらに好ましい態様において、前記非常用設備は、前記通報ボタンが選択されたことを契機として、前記筺体から前記タブレット型端末を取り外すことを可能にする機構をさらに備える。
【0010】
さらに好ましい態様において、前記表示部は、赤色表示灯の画像をさらに表示する。
【発明の効果】
(【0011】以降は省略されています)
