特許ウォッチ

公開番号2025070844
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181415
出願日2023-10-20
発明の名称パルプ混合不織布ワイプ
出願人大王製紙株式会社
代理人弁理士法人永井国際特許事務所
主分類A47L 13/16 20060101AFI20250424BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】吸液性と強度に優れ、特に湿潤時の強度低下が小さいパルプ混合不織布ワイプを提供する。
【解決手段】パルプ繊維10と再生セルロール繊維とが絡合されたパルプ混合不織布ワイプであって、坪量が30～90g/m²であり、前記再生セルロール繊維がリヨセル20である、パルプ混合不織布ワイプにより解決される。
【選択図】図1
特許請求の範囲【請求項１】
パルプ繊維と再生セルロール繊維とが絡合されたパルプ混合不織布ワイプであって、
坪量が３０～９０ｇ／ｍ
２
であり、
前記再生セルロール繊維がリヨセルである、
ことを特徴とするパルプ混合不織布ワイプ。
続きを表示（約 330 文字）【請求項２】
パルプ繊維とリヨセルとの配合比率が、５０：５０～８０：２０である、請求項１記載のパルプ混合不織布ワイプ。
【請求項３】
リヨセルの繊維長が２１ｍｍ以上７８ｍｍ以下である、請求項１又は２記載のパルプ混合不織布ワイプ。
【請求項４】

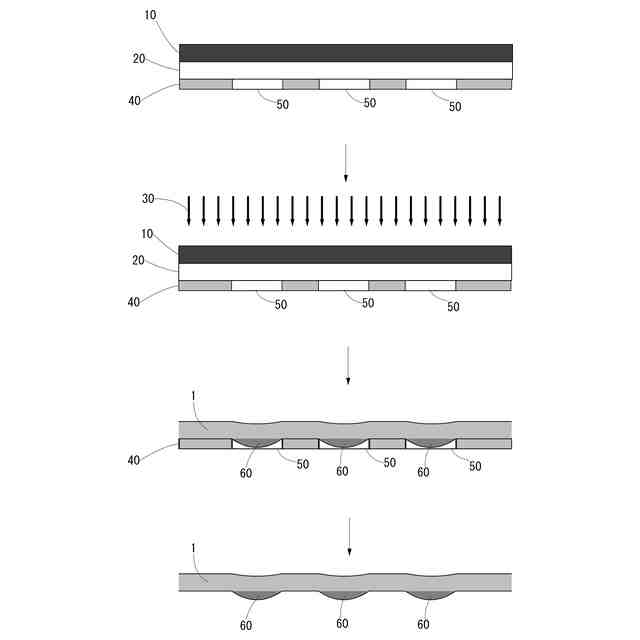

前記絡合が、水流絡合によるものである、請求項１又は２記載のパルプ混合不織布ワイプ。
【請求項５】

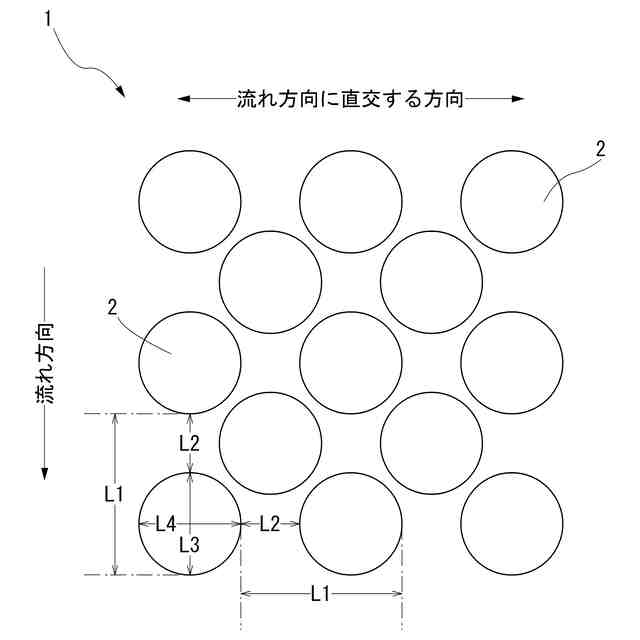

少なくとも一方面に２～６ｍｍピッチの凸部が形成されている、請求項１又は５記載のパルプ混合不織布ワイプ。
【請求項６】
縦方向及び横方向における（湿潤引張強度）／（乾燥引張強度）の値がともに０．８以上である、請求項１又は２記載のパルプ混合不織布ワイプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パルプ混合不織布ワイプに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
パルプ繊維と他の繊維とを一体化したパルプ混合不織布ワイプが知られている。従来のパルプ混合不織布ワイプは、親水性のパルプ繊維と強度の高いポリプロピレン等の石油由来の合成繊維とを一体化してシート状にして、吸水性及び吸油性といった吸液性と強度とを両立させている。このパルプ混合不織布ワイプは、吸液性と強度との両立により汎用性に優れ、製造ライン、調理台、機械、充填機、施設内の清掃、汚れの拭き取り、調理・製造現場での手拭き等の種々の用途に使用されている（下記特許文献１、特許文献２等）。
【０００３】
従来のパルプ混合不織布ワイプの具体例として、例えば、下記特許文献１に、パルプ繊維とポリプロピレン等の合成繊維のスパンボンド不織布とを一体化したパルプ混合不織布ワイプが開示されている。また、特許文献２には、パルプ繊維、再生繊維及び複合合成繊維を含むウェブと、ポリプロピレン等の合成繊維のスパンボンド不織布とを、水流絡合により一体化したパルプ混合不織布ワイプが開示されている。これら特許文献１や特許文献２に開示されるパルプ繊維と合成樹脂製のスパンボンド不織布とを一体化したパルプ混合不織布ワイプは、吸水性と強度、特に、湿潤時の強度が十分に高いものとなっている。
【０００４】
他方で、近年、マイクロプラスチックによる海洋汚染の問題が注目され、環境配慮の点等から世界的に各種製品の減プラスチック化や脱プラスチック化が進んでいる。従来パルプ混合不織布ワイプにおける、石油由来の合成繊維の配合割合は２０％以上あり、このようなパルプ混合不織布ワイプにおいても環境に配慮した石油由来の合成樹脂の使用量を少なくすることが望まれる。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－０８４３８５号公報
特開２０１９－０３９１１６号公報
特開２００５－１４３５２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、石油由来の合成繊維の配合割合を減らし、パルプ繊維の配合割合を単に増加させると、強度が低下するとともにパルプ繊維の一部がリントとして表面から離脱しやすくなる。パルプ混合不織布ワイプにおいては、バインダーや接着剤の塗布によって、強度やリントの発生を高め技術があるが、バインダーの塗布等は吸液性が低下しやすく、コスト高となる欠点がある。
【０００７】
石油由来の合成樹脂を用いないワイプとして、上記特許文献３に、天然物由来の再生繊維のみを用いたワイプが開示されている。しかし、このワイプは、レンズメーカーや半導体等の精密部品製造の現場のようなクリーンルームで求められる低発塵性を目的としたものであり、機器や設備の清掃、汚れの拭き取り、調理・製造現場での手拭き等の一般用途に求められる強度や吸液性を有するものではなく汎用的な使用に適していない。
【０００８】
そこで、本発明の主たる課題は、石油由来の合成繊維を含まなくとも吸液性や乾燥時及び湿潤時の強度に優れ、食品、物品及び人体等の生体の清掃、清拭、汚れや液体の拭き取り等に適する汎用性に優れるパルプ混合不織布ワイプを提供することにある。さらに好ましくは、そのパルプ混合不織布ワイプをリントの発生が少なく、耐熱性に優れるものとすることにある。
【課題を解決するための手段】
【０００９】
本発明の課題を解決するための手段は次のとおりである。
すなわち、その第一の手段は、
パルプ繊維と再生セルロール繊維とが絡合されたパルプ混合不織布ワイプであって、
坪量が３０～９０ｇ／ｍ
２
であり、
前記再生セルロール繊維がリヨセルである、
ことを特徴とするパルプ混合不織布ワイプである。
【００１０】
第二の手段は、
パルプ繊維とリヨセルとの配合比率が、５０：５０～８０：２０である、上記第一の手段に係るパルプ混合不織布ワイプである。
（【００１１】以降は省略されています）

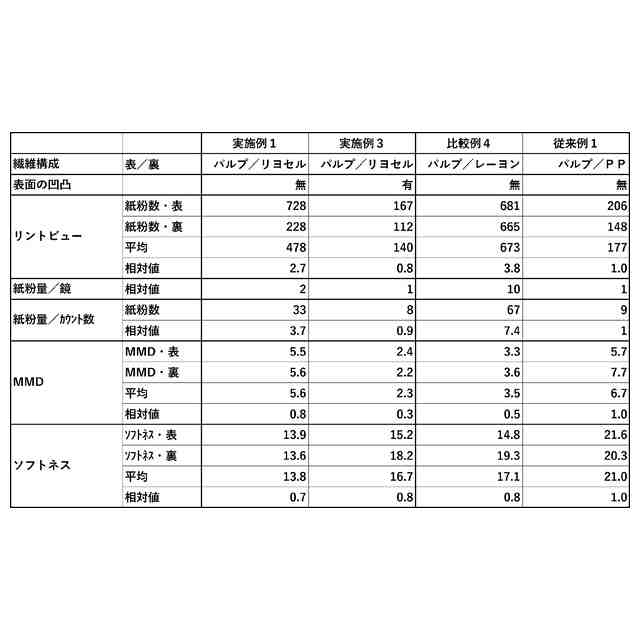

関連特許
