公開番号2025070338
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180576
出願日2023-10-19
発明の名称昇降天板付き什器
出願人株式会社オカムラ
代理人個人
主分類A47B 9/20 20060101AFI20250424BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】天板と一体に昇降する遮蔽部材の振れを可及的に抑制することができる昇降天板付き什器を提供する。

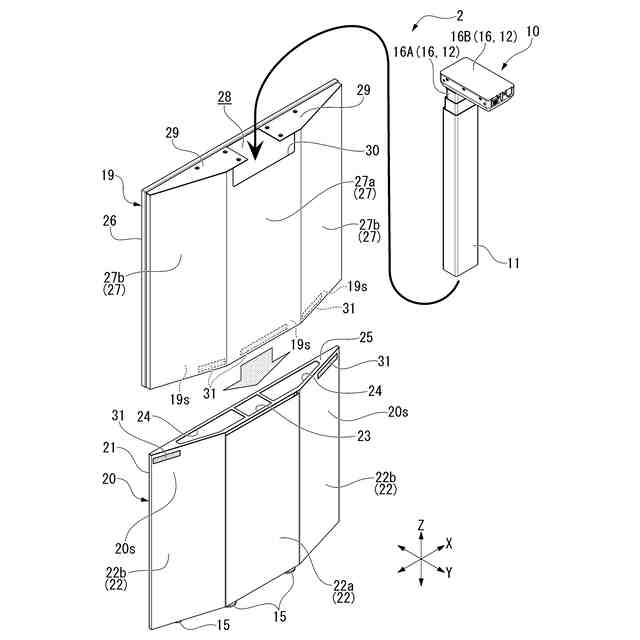

【解決手段】昇降天板付き什器は、昇降装置10と、天板と、遮蔽部材と、を備える。昇降装置10は固定脚11と可動脚12を有する。天板は、可動脚12に連結される。遮蔽部材は、天板とともに昇降し、かつ天板の幅方向について可動脚の外側を少なくとも遮蔽する。可動脚12は、固定脚11に昇降可能に保持される可動脚本体16と、可動脚本体16の上部に連なる固定ブロック18と、を有する。固定ブロック18は、可動脚本体16と幅方向でラップする位置で遮蔽部材に連結される遮蔽連結部55を有する。固定ブロック18は、天板の下面に直接、若しくは、間接的に連結される。

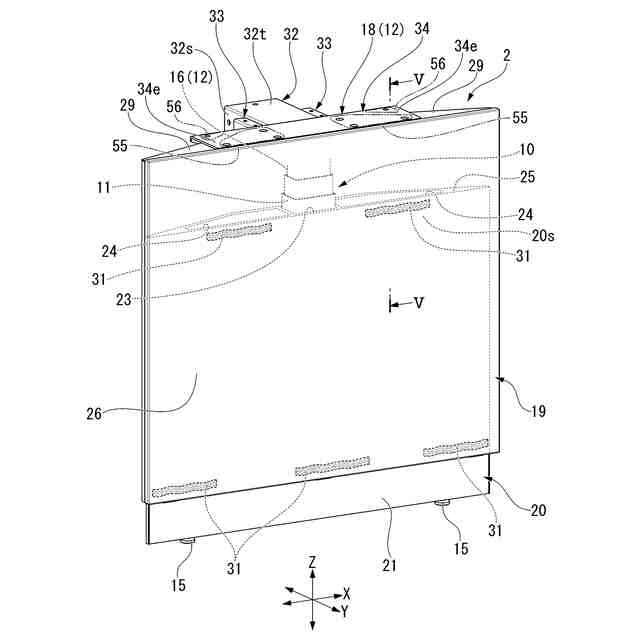

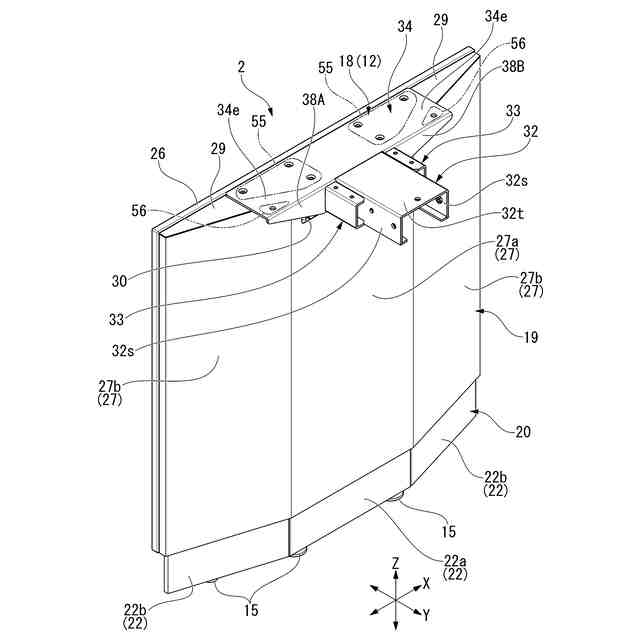

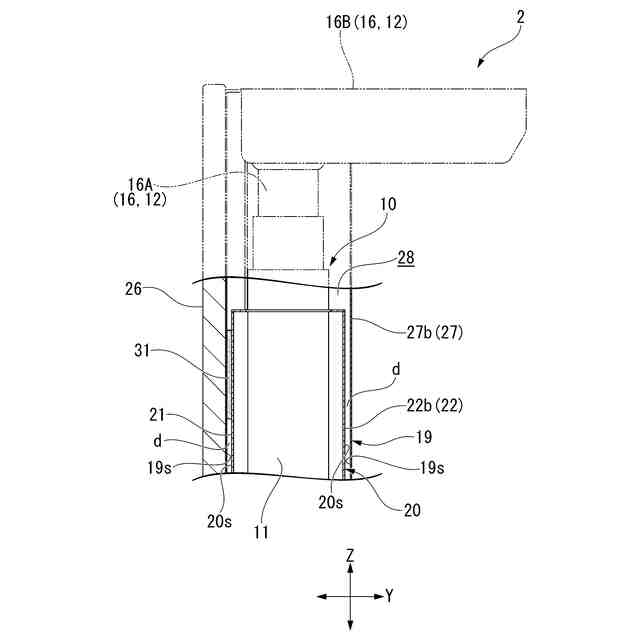

【選択図】図6
特許請求の範囲【請求項1】

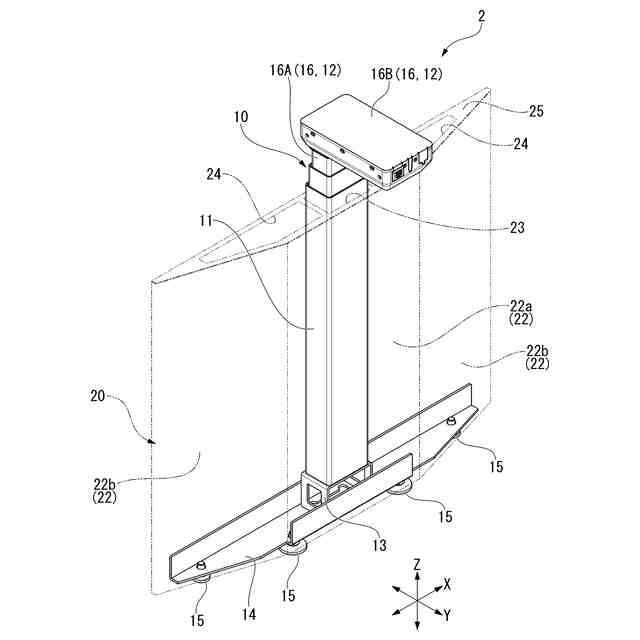

下端が接地される固定脚、及び当該固定脚に対して昇降する可動脚を有する昇降装置と、
前記可動脚に連結される天板と、
前記天板とともに昇降し、かつ、前記天板の幅方向について当該天板の中央から離間した側を外側、当該天板の中央に近接する側を内側としたときに、前記可動脚の少なくとも前記外側を遮蔽する遮蔽部材と、を備え、
前記可動脚は、
前記固定脚に昇降可能に保持される可動脚本体と、
前記可動脚本体の上部に連なる固定ブロックと、を有し、
前記固定ブロックは、前記可動脚本体と前記幅方向でラップする位置で前記遮蔽部材に連結される遮蔽連結部を有し、かつ、前記天板の下面に直接、若しくは、間接的に連結されることを特徴とする昇降天板付き什器。
続きを表示(約 740 文字)【請求項2】
前記可動脚本体は、
前記固定脚から上方に延出する柱状部と、
前記柱状部の上端部から前記幅方向の前記内側に延出する内向きアーム部と、を有し、
前記固定ブロックには、前記内向きアーム部が嵌合状態で固定される筒状部が設けられていることを特徴とする請求項1に記載の昇降天板付き什器。
【請求項3】

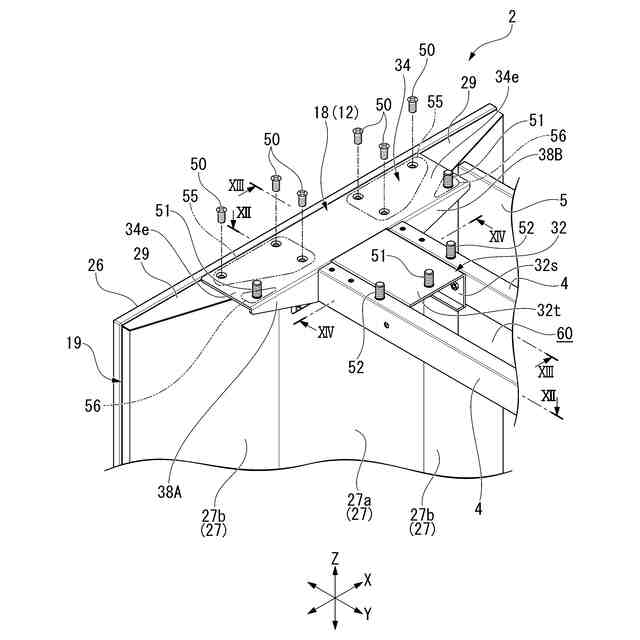

前記遮蔽連結部は、当該遮蔽連結部の上方から第1締結部材によって前記遮蔽部材に連結され、
前記天板は、前記第1締結部材の上方を覆うように位置していることを特徴とする請求項1に記載の昇降天板付き什器。
【請求項4】
前記固定ブロックは、当該固定ブロックの下方から第2締結部材によって前記天板の下面に連結されていることを特徴とする請求項3に記載の昇降天板付き什器。
【請求項5】
前記固定ブロックは、前記天板の下面に沿う平板部を有し、
前記天板の下面に連結される部位と前記遮蔽連結部は前記平板部に設けられていることを特徴とする請求項4に記載の昇降天板付き什器。
【請求項6】
前記遮蔽部材は、
前記可動脚本体の前記幅方向の前記外側を遮蔽する外側遮蔽壁と、
前記可動脚本体の前記幅方向の前記内側を遮蔽し、かつ前記外側遮蔽壁とともに前記可動脚本体を収容する収容空間を形成する内側遮蔽壁と、
前記収容空間の上方の一部を遮蔽するように前記外側遮蔽壁と前記内側遮蔽壁の少なくとも一方に連設される頂部壁と、を備え、
前記固定ブロックの前記遮蔽連結部は、前記頂部壁に連結されていることを特徴とする請求項1~5のいずれか1項に記載の昇降天板付き什器。

発明の詳細な説明【技術分野】
【0001】
本発明は、昇降可能な天板を備えた昇降天板付き什器に関するものである。
続きを表示(約 2,100 文字)【背景技術】
【0002】

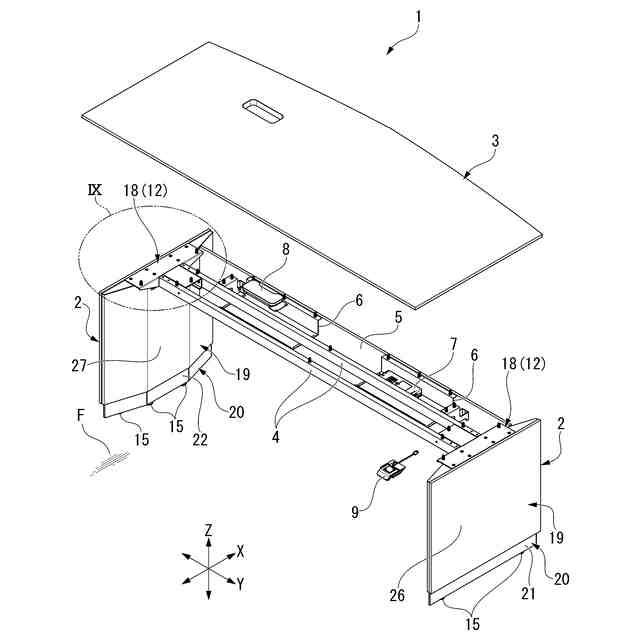

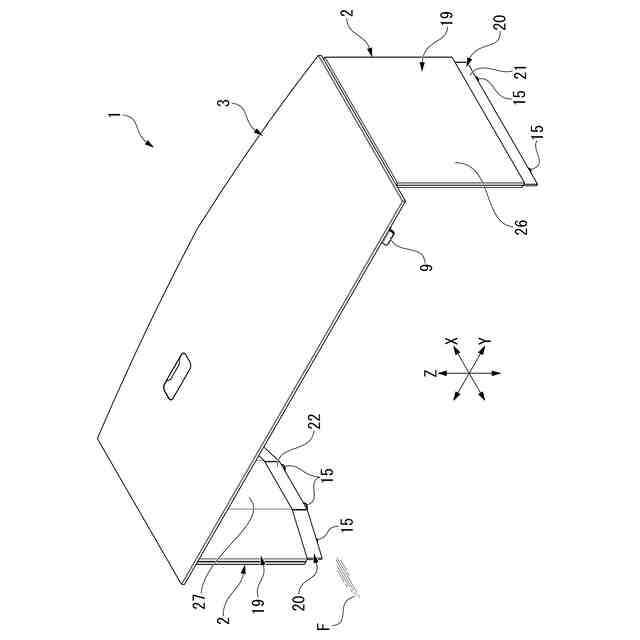

デスク装置等の天板を有する什器として、昇降可能な天板を備えた昇降天板付き什器が知られている。昇降天板付き什器は、天板が昇降装置によって昇降可能に支持されている。昇降装置は、床面に接地される固定脚と、固定脚に昇降可能に保持された可動脚とを有し、可動脚の上部に天板が固定されている。
【0003】
この種の昇降天板付き什器として、什器の脚部を兼ねる一対の昇降装置を天板の幅方向の両側部に配置し、各昇降装置の周域を筒状の遮蔽部材で覆う構造の採用を検討している。この場合、筒状の遮蔽部材を、床面に接地される下部遮蔽体と、天板の下面に固定される上部遮蔽体とよって構成し、上部遮蔽体と下部遮蔽体を上下方向でラップさせることで昇降装置を常に外部から覆い隠せることが望まれる。
【0004】
ところで、天板の幅方向の両側部に筒状の一対のパネル脚を配置し、これらのパネル脚によって天板を支持する天板付き什器が存在する。このような天板付き什器において、パネル脚の上端部を天板の下面に固定する場合には、パネル脚の上部に外向きに延びるフランジ部を設け、そのフランジ部をボルト締結等によって天板の下面に固定する(例えば、特許文献1参照)。
【0005】
天板に対するこのパネル脚の固定技術を、上述の昇降天板付き什器の天板に対する上部遮蔽体の固定部に適用することが考えられる。
この場合、筒状の上部遮蔽体の上端部にフランジ部を設け、そのフランジ部をボルト締結等によって天板の下面に固定することになる。本構成を採用した場合、上部遮蔽体が天板と常に一体に昇降し、昇降装置の上部領域を好適に覆い隠すことが可能になる。
【先行技術文献】
【特許文献】
【0006】
特開2010-099311号公報
【発明の概要】
【発明が解決しようとする課題】
【0007】
しかし、特許文献1の固定技術を適用した上述の昇降天板付き什器は、上部遮蔽体が当該上部遮蔽体の重心位置から水平方向に大きく離間した位置で天板の下面に固定されることになる。このため、上部遮蔽体が、例えば、前後方向に長い大型の筒状部品であるときには、上部遮蔽体の重心位置に作用する上部遮蔽体の荷重がフランジ部の固定点を中心とした大きなモーメントとして上部遮蔽体に作用する。この場合、上部遮蔽体はフランジ部を支点として大きく揺動し易くなる。そして、上部遮蔽体が揺動し易くなると、ガタ付き音が発生したり、円滑な昇降作動が妨げられたりする原因となり易い。
なお、上部遮蔽体の上端部に相反方向に延出する複数のフランジ部を設けるようにすれば、上部遮蔽体を天板の下面に両持ち構造で安定して固定することができる。しかし、脚部を兼ねる昇降装置と上部遮蔽体を天板の幅方向の端部に近づけて設置する場合には、幅方向の外側に設置する化粧パネル等の他の部材との配置の関係でフランジ部を天板の幅方向の外側に張り出させることができないことがある。このような状況では、上部遮蔽体の上端部を両持ち構造で天板に固定することができない。
【0008】
そこで本発明は、天板と一体に昇降する遮蔽部材の振れを可及的に抑制することができる昇降天板付き什器を提供しようとするものである。
【課題を解決するための手段】
【0009】
本発明に係る昇降天板付き什器は、上記課題を解決するために、以下の構成を採用した。

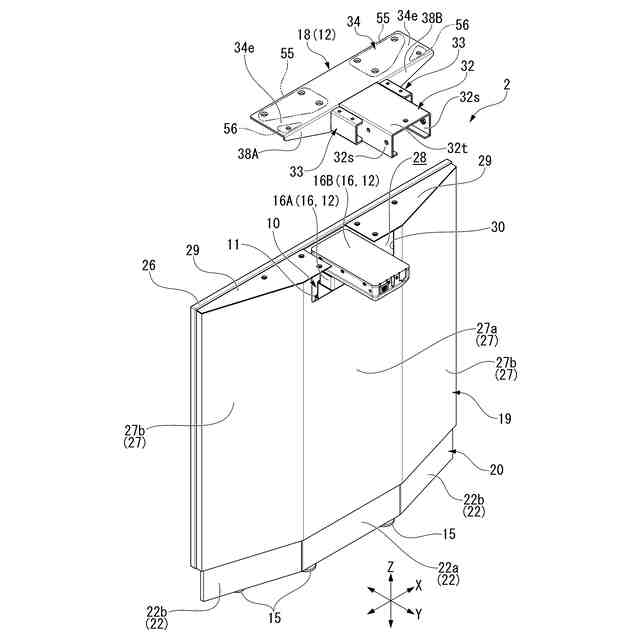

即ち、本発明に係る昇降天板付き什器は、下端が接地される固定脚、及び当該固定脚に対して昇降する可動脚を有する昇降装置と、前記可動脚に連結される天板と、前記天板とともに昇降し、かつ、前記天板の幅方向について当該天板の中央から離間した側を外側、当該天板の中央に近接する側を内側としたときに、前記可動脚の少なくとも前記外側を遮蔽する遮蔽部材と、を備え、前記可動脚は、前記固定脚に昇降可能に保持される可動脚本体と、前記可動脚本体の上部に連なる固定ブロックと、を有し、前記固定ブロックは、前記可動脚本体と前記幅方向でラップする位置で前記遮蔽部材に連結される遮蔽連結部を有し、かつ、前記天板の下面に直接、若しくは、間接的に連結されることを特徴とする。
【0010】
本構成の昇降天板付き什器の場合、昇降装置の可動脚に固定ブロックが設けられ、その固定ブロックが天板に直接、若しくは、間接的に連結されるとともに、固定ブロックの遮蔽連結部に遮蔽部材が連結される。そして、遮蔽連結部は、可動脚の可動脚本体と幅方向でラップする位置で遮蔽部材に連結される。このため、遮蔽部材は、天板及び遮蔽部材の荷重を支える可動脚本体に近接した位置で可動脚本体に支持されることになる。つまり、遮蔽部材の重心は可動脚本体に近接した位置に位置される。したがって、本構成を採用した場合には、遮蔽部材の重心位置に作用する遮蔽部材の荷重が遮蔽部材を揺動させるモーメントとして作用しにくくなり、遮蔽部材の振れを可及的に抑制することが可能になる。
(【0011】以降は省略されています)
