公開番号2025070140
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180239
出願日2023-10-19
発明の名称パターン発生装置およびパターン発生方法と誤り率測定装置および誤り率測定方法
出願人アンリツ株式会社
代理人個人,個人
主分類G01R 31/00 20060101AFI20250424BHJP(測定;試験)
要約【課題】所望パターンの4値以上の2のべき乗値(2ⁿ:n=2以上の整数)の多値変調信号において、PRBSをビットインターリーブして生成した多値変調信号パターンの最初のビットの割り当てを視覚的に認識して設定する。

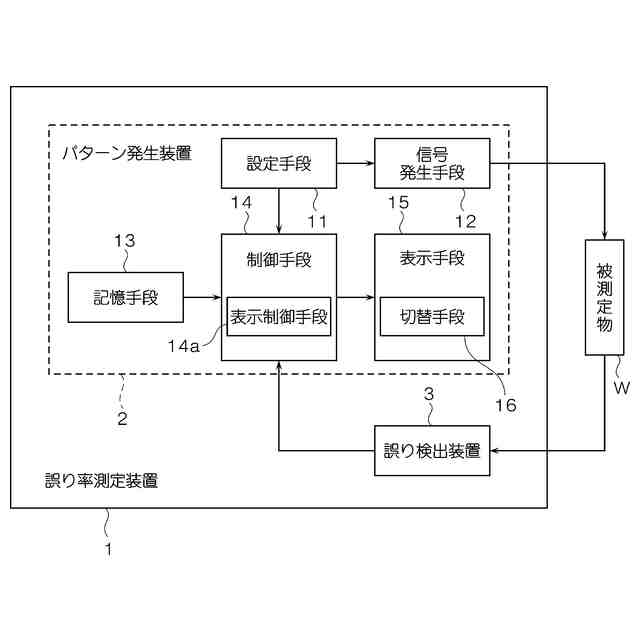

【解決手段】パターン発生装置2は、各種伝送規格に対応したパターンによる4値以上の2のべき乗値の多値変調信号を発生するもので、パターン一覧の中から前記多値変調信号のパターンを選択設定するための設定画面15aを表示する表示手段15と、設定画面15aで選択設定された多値変調信号のパターンの規格に従った送信側または受信側の回路構成図25を表示制御する制御手段14と、回路構成図25でPRBSパターンを分割する分割回路25bに対し、最初のビットがLSBを最も低い位の第0位としてどの位に割り当てられるかを識別可能に選択切り替えする切替手段16と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
各種伝送規格に対応したパターンによる４値以上の２のべき乗値の多値変調信号を発生するパターン発生装置（２）であって、
パターン一覧の中から前記多値変調信号のパターンを選択設定するための設定画面（１５ａ）を表示する表示手段（１５）と、

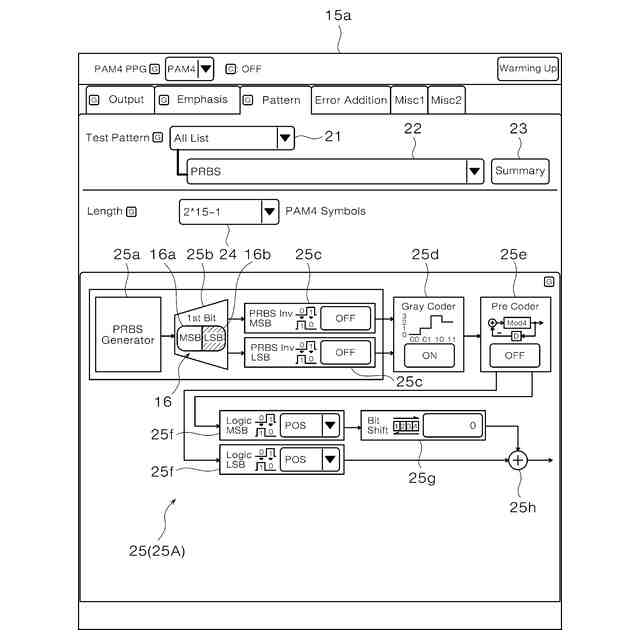

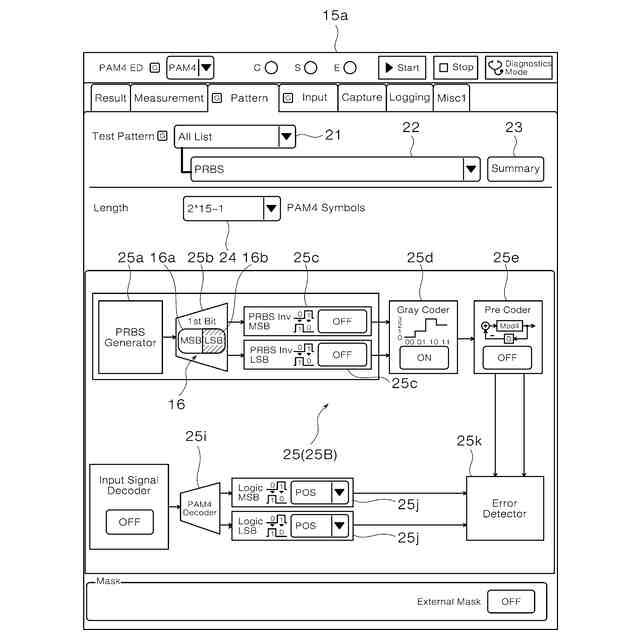

前記設定画面で選択設定されたＰＲＢＳをビットインターリーブして生成する前記多値変調信号のパターンの規格に従った送信側または受信側の回路構成図（２５）を表示制御する制御手段（１４）と、

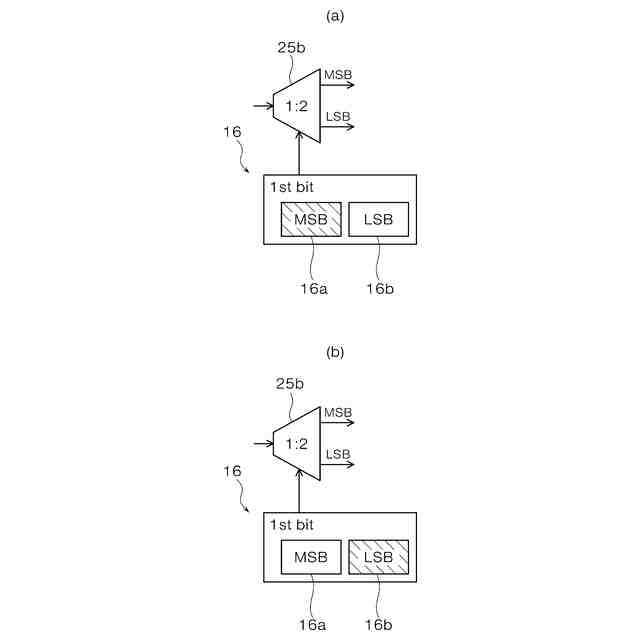

前記回路構成図でＰＲＢＳパターンを分割する分割回路（２５ｂ）に対し、最初のビットがＬＳＢを最も低い位の第０位としてどの位に割り当てられるかを識別可能に選択切り替えする切替手段（１６）と、を備えたことを特徴とするパターン発生装置。
続きを表示（約 1,200 文字）【請求項２】

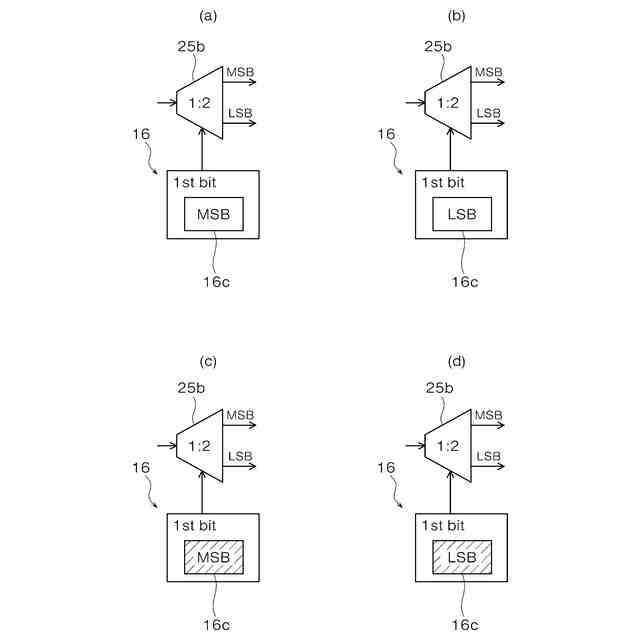

前記切替手段（１６）は、前記規格がイーサネット（登録商標）のときに、ＭＳＢを表示して切り替えを無効化することを特徴とする請求項１に記載のパターン発生装置。
【請求項３】
前記切替手段（１６）は、前記規格が少なくともＰＣＩＥｘｐｒｅｓｓ６．０のときに、ＬＳＢを表示して切り替えを無効化することを特徴とする請求項１に記載のパターン発生装置。
【請求項４】

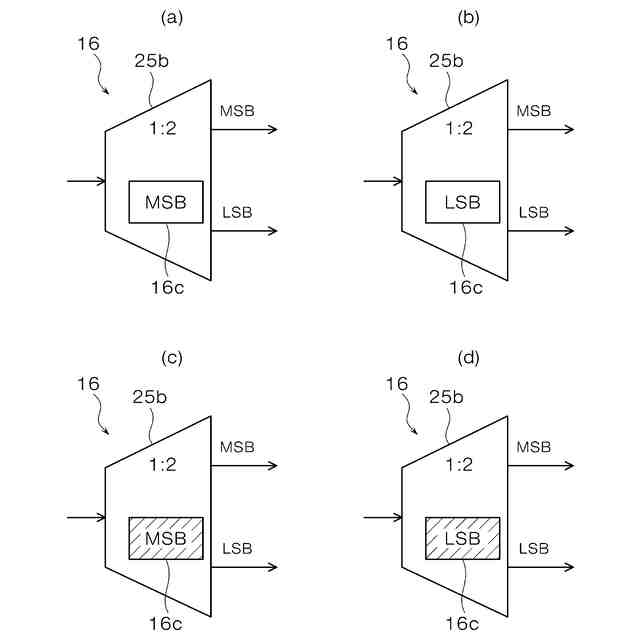

前記切替手段（１６）が前記分割回路（２５ｂ）の外側または内側に設けられることを特徴とする請求項１～３の何れかに記載のパターン発生装置。
【請求項５】
各種伝送規格に対応したパターンによる４値以上の２のべき乗値の多値変調信号を発生するパターン発生方法であって、
パターン一覧の中から前記多値変調信号のパターンを選択設定するための設定画面（１５ａ）を表示するステップと、
前記設定画面で選択設定されたＰＲＢＳをビットインターリーブして生成する前記多値変調信号のパターンの規格に従った送信側または受信側の回路構成図（２５）を表示制御するステップと、
前記回路構成図でＰＲＢＳパターンを分割する分割回路（２５ｂ）に対し、最初のビットがＬＳＢを最も低い位の第０位としてどの位に割り当てられるかを識別可能に切替手段（１６）を選択切り替えするステップと、
を含むことを特徴とするパターン発生方法。
【請求項６】
前記規格がイーサネット（登録商標）のときに、ＭＳＢを表示して前記切替手段（１６）の切り替えを無効化するステップを含むことを特徴とする請求項５に記載のパターン発生方法。
【請求項７】
前記規格が少なくともＰＣＩＥｘｐｒｅｓｓ６．０のときに、ＬＳＢを表示して前記切替手段（１６）の切り替えを無効化するステップを含むことを特徴とする請求項５に記載のパターン発生方法。
【請求項８】
前記切替手段（１６）を前記分割回路（２５ｂ）の外側または内側に設けるステップを含むことを特徴とする請求項５～７の何れかに記載のパターン発生方法。
【請求項９】
請求項１のパターン発生装置（２）と、
被測定物（Ｗ）への前記パターン発生装置が発生する多値変調信号の入力に伴う前記被測定物からの信号を受けてシンボル誤り率を測定する誤り検出装置（３）と、
を備えたことを特徴とする誤り率測定装置。
【請求項１０】
請求項５のパターン発生方法にて発生した多値変調信号を被測定物（Ｗ）に入力するステップと、
前記被測定物への前記多値変調信号の入力に伴う前記被測定物からの信号を受けてシンボル誤り率を測定するステップと、
を含むことを特徴とする誤り率測定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、各種伝送規格における規格団体や規格名などで規定される所望パターンの２のべき乗値以上の多値変調信号を発生するパターン発生装置およびパターン発生方法と誤り率測定装置および誤り率測定方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
通常ＰＲＢＳ（ＰｓｅｕｄｏＲａｎｄｏｍＢｉｔＳｅｑｕｅｎｃｅ）パターンからＰＡＭ４（ＰｕｌｓｅＡｍｐｌｉｔｕｄｅＭｏｄｕｌａｔｉｏｎ４）シンボルパターンを生成する際は、ＰＲＢＳパターンをＭＳＢ（Ｍｏｓｔｓｉｇｎｉｆｉｃａｎｔｂｉｔ）とＬＳＢ（Ｌｅａｓｔｓｉｇｎｉｆｉｃａｎｔｂｉｔ）にビットインターリーブして生成する。以降、このようにして生成したＰＡＭ４シンボルパターンをＰＲＢＳｘＱと記載する。ｘはＰＲＢＳの段数を表す数が入る。例えばＰＲＢＳ１３パターンから生成されるＰＡＭ４シンボルパターンはＰＲＢＳ１３Ｑと表記する。
【０００３】
ところで、ＰＲＢＳパターンをビットインターリーブするとき、最初のビットをＭＳＢに割り当てるか（アサインするか）、ＬＳＢに割り当てるかで、生成されるＰＡＭ４シンボルパターンは異なるものとなる。以降、最初のビットをＭＳＢに割り当てるパターンをＰＲＢＳｘＱ、最初のビットをＬＳＢに割り当てるパターンを／ＰＲＢＳｘＱと表記する。
【０００４】
このように生成されるＰＲＢＳｘＱ、／ＰＲＢＳｘＱパターンには、下記（１）～（３）に示すような特徴がある。
【０００５】
（１）ＭＳＢビット列も、元のＰＲＢＳパターンとなっている。
（２）ＬＳＢビット列も、元のＰＲＢＳパターンとなっている。
（３）ＭＳＢビット列とＬＳＢビット列とは位相差を持ち、その位相差は２＾（ＰＲＢＳの段数－１）である。最初のビットをＭＳＢに割り当てた場合、ＬＳＢ側の位相が２＾（ＰＲＢＳの段数－１）ｂｉｔ進んだものとなる。逆に、最初のビットをＬＳＢに割り当てた場合、ＭＳＢ側の位相が２＾（ＰＲＢＳの段数－１）ｂｉｔ進んだものとなる。
【０００６】

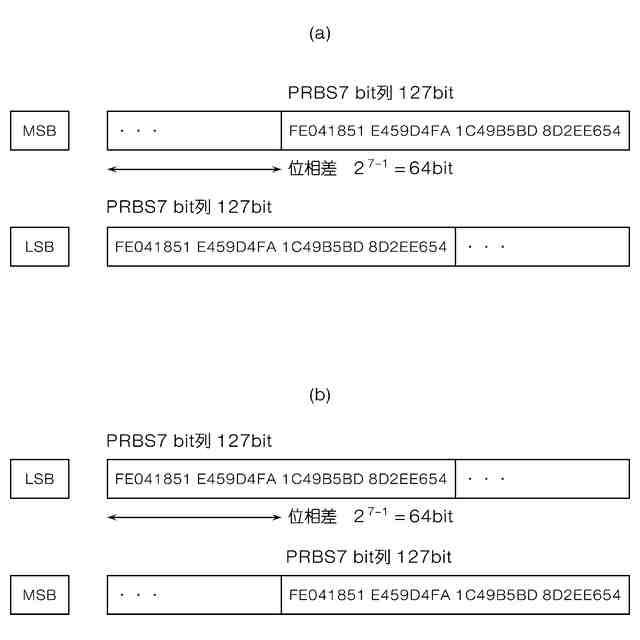

ここで、図７（ａ），（ｂ）を参照しながらＰＲＢＳ７Ｑを生成したときの位相差について説明する。ＰＲＢＳ７Ｑの場合、その位相差は２＾（７－１）＝６４ｂｉｔとなる。したがって、ＰＲＢＳ７Ｑの最初のビットをＭＳＢに割り当てた場合は、図７（ａ）に示すように、ＬＳＢ側の位相が６４ｂｉｔ進んだものとなる。これに対し、ＰＲＢＳ７Ｑの最初のビットをＬＳＢに割り当てた場合は、図７（ｂ）に示すように、ＭＳＢ側の位相が６４ｂｉｔ進んだものとなる。
【０００７】

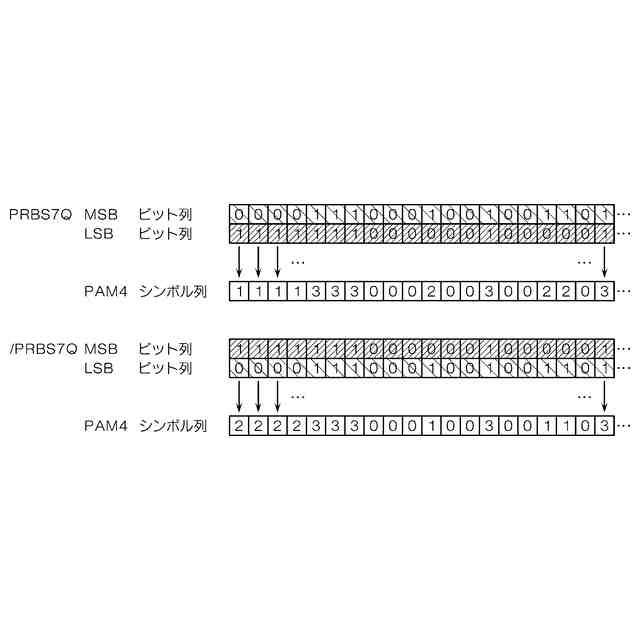

このような特徴から、ＰＲＢＳｘＱのＰＡＭ４シンボルのエラー測定を行う設定では、／ＰＲＢＳｘＱのＰＡＭ４シンボルのエラー測定を行うことができない。これは、ＰＡＭ４シンボルとしてのシンボルエラーを測定する場合は、ＭＳＢビットとＬＳＢビットの組が送信時の位相と同じであることを確認する必要があるためである。そして、図８に示すように、右下がりの斜線で示すＰＲＢＳ７ＱのＭＳＢビット列と／ＰＲＢＳ７ＱのＬＳＢビット列が同じビット列であり、右上がりの斜線で示すＰＲＢＳ７ＱのＬＳＢビット列と／ＰＲＢＳ７ＱのＭＳＢビット列が同じビット列であって、同じＰＲＢＳ７からＰＡＭ４シンボル列を生成しても、ＰＡＭ４シンボルとしてのＰＲＢＳ７Ｑと／ＰＲＢＳ７Ｑは異なるパターンとなっているため、ＭＳＢとＬＳＢの組み合わせがずれている場合は、ＭＳＢとＬＳＢのＰＲＢＳパターンに誤りが無くても、ＰＡＭ４シンボルはエラーとなる。
【０００８】
ところで、例えば下記特許文献１に開示される従来の誤り率測定装置では、ＰＡＭ４シンボルのエラー測定を扱っているが、これまでのＰＲＢＳｘＱを使ったＰＡＭ４シンボルエラー測定は、４００Ｇイーサネット（登録商標）向けの仕様であり、最初のビットをＭＳＢに割り当てる仕様となっていた。ところが、新たに策定されたＰＣＩｅＧｅｎ６ではＰＡＭ４シンボルが採用され、最初のビットをＬＳＢに割り当てる仕様となった。
【先行技術文献】
【特許文献】
【０００９】
特開２０２２－１５８２１６号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
しかしながら、上述した特許文献１に開示される誤り率測定装置を含め、従来の４００Ｇイーサネット（登録商標）向けのＰＲＢＳｘＱのＰＡＭ４シンボルエラー測定では、ＰＣＩｅＧｅｎ６の／ＰＲＢＳｘＱのＰＡＭ４シンボルのエラー測定ができず、測定するためには、最初のビットがＭＳＢとＬＳＢのどちらに割り当てられているＰＲＢＳなのかを明確にする必要があった。すなわち、被測定物（ＤＵＴ：Device Under Test ）に入力する既知パターンのテスト信号として、各種伝送規格における規格団体や規格名などで規定されるＰＡＭ４のＰＲＢＳを含む所望パターンの４値以上の２のべき乗値（２
n
：ｎ＝２以上の整数）の多値変調信号において、ＰＲＢＳをビットインターリーブして生成した多値変調信号パターンを入力して誤り率測定を行うにあたっては、多値変調信号へのＰＲＢＳの最初のビットの割り当て（ＬＳＢを最も低い位の第０位としてどの位に割り当てられるか）を明確にする必要があった。
（【００１１】以降は省略されています）
