公開番号2025069693
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179579
出願日2023-10-18
発明の名称昇降用ステップ
出願人株式会社三富工業
代理人個人,個人
主分類B60R 3/02 20060101AFI20250423BHJP(車両一般)
要約【課題】手すりを有し、かつ、コンパクトに収納できる昇降用ステップを提供する。

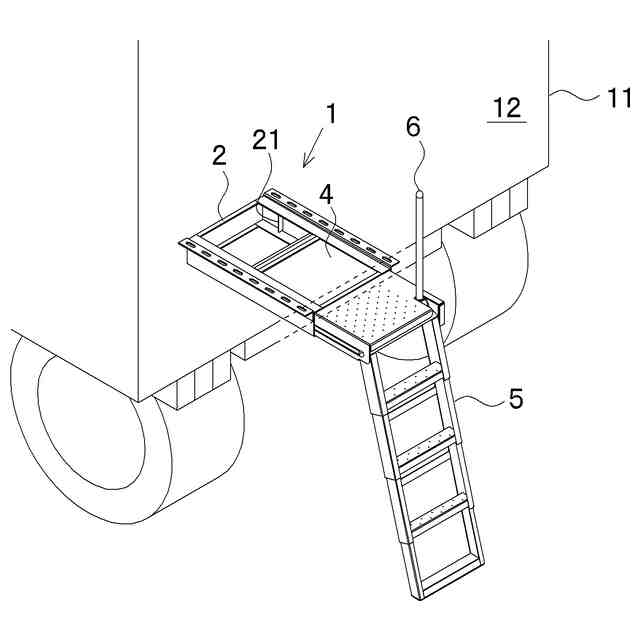

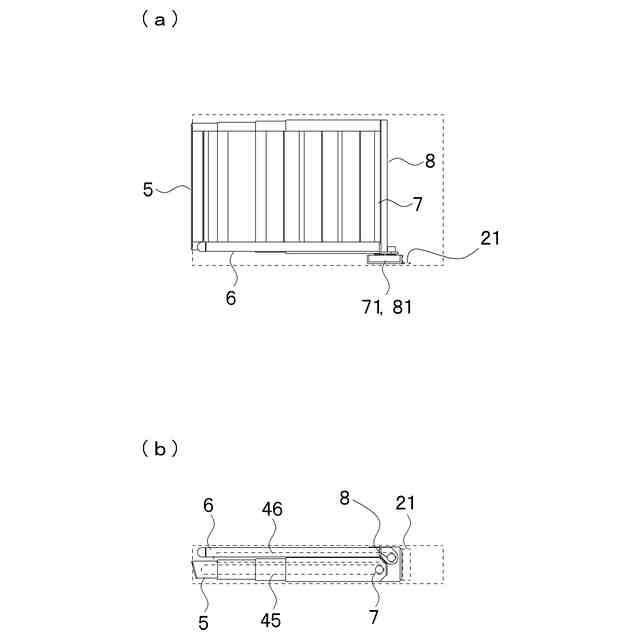

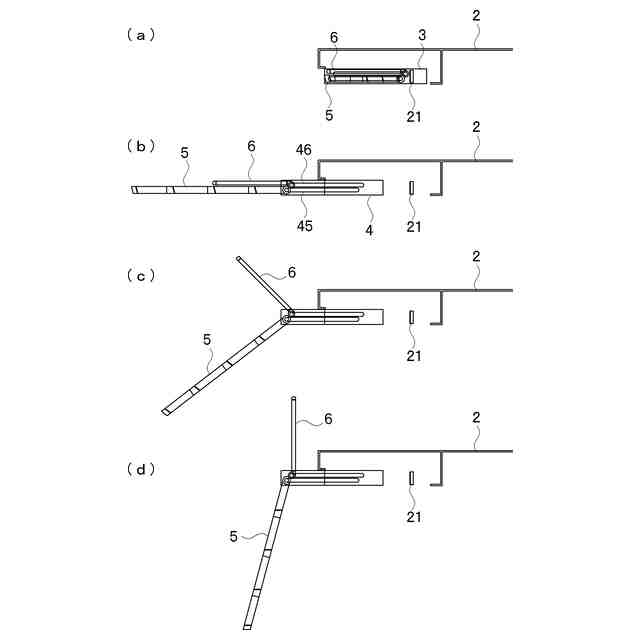

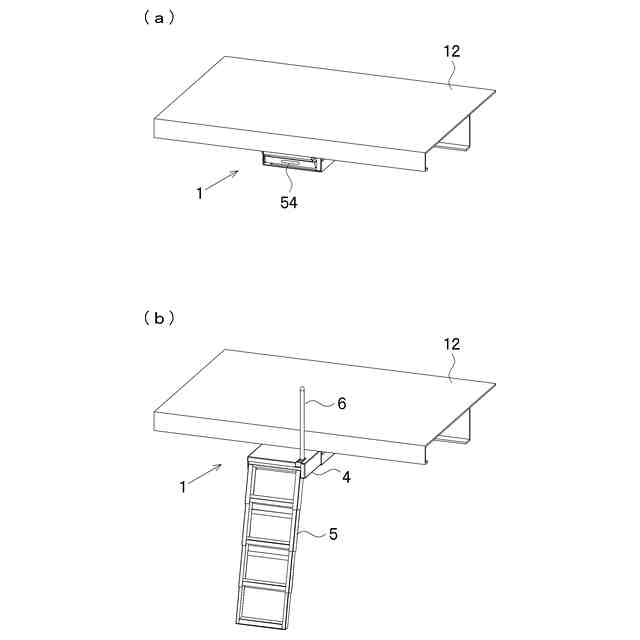

【解決手段】本開示の昇降用ステップ1は、トラック11の荷台12に固定されるブラケット2と、ブラケット2に引き出し可能に収容される梯子ユニット3とを備える。梯子ユニット3は、梯子5と、梯子5を支持する第1ギアシャフト7と、第1ギアシャフト7に平行に配置された第2ギアシャフト8と、第2ギアシャフト8により支持される手すり6と、第1ギアシャフト7及び第2ギアシャフト8を各々軸支するホルダ4を有する。梯子5を第1ギアシャフトの軸回りに回転させると、手すり6が第2ギアシャフト8の軸回りに逆回転する。
【選択図】図1
特許請求の範囲【請求項１】
乗物の荷台に固定されるブラケットと、前記ブラケットに引き出し可能に収容される梯子ユニットと、を備え、

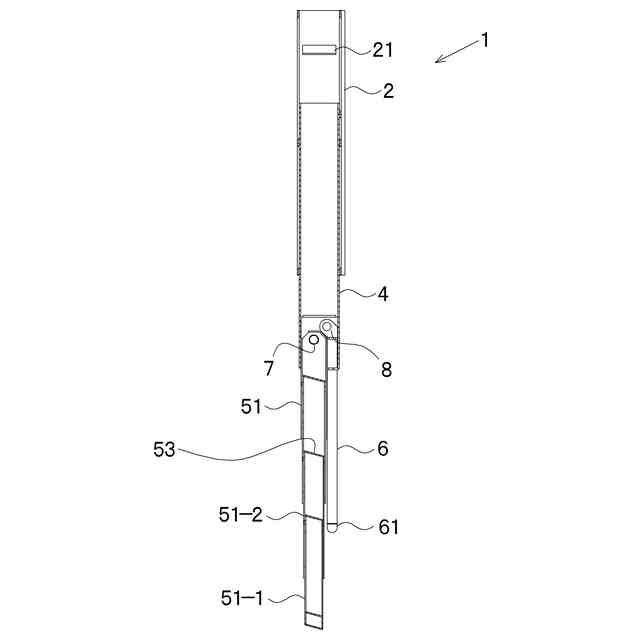

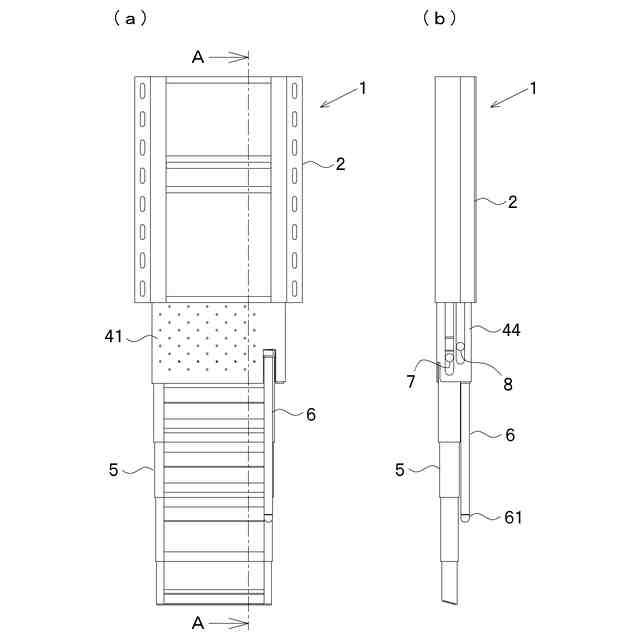

前記梯子ユニットが、梯子と、前記梯子を支持する第１ギアシャフトと、前記第１ギアシャフトに平行に配置された第２ギアシャフトと、前記第２ギアシャフトにより支持される手すりと、前記第１ギアシャフト及び前記第２ギアシャフトを各々軸支するホルダと、を含み、
前記第１ギアシャフトが、第１ギアを含み、
前記第２ギアシャフトが、前記第１ギアと噛み合う第２ギアを含み、

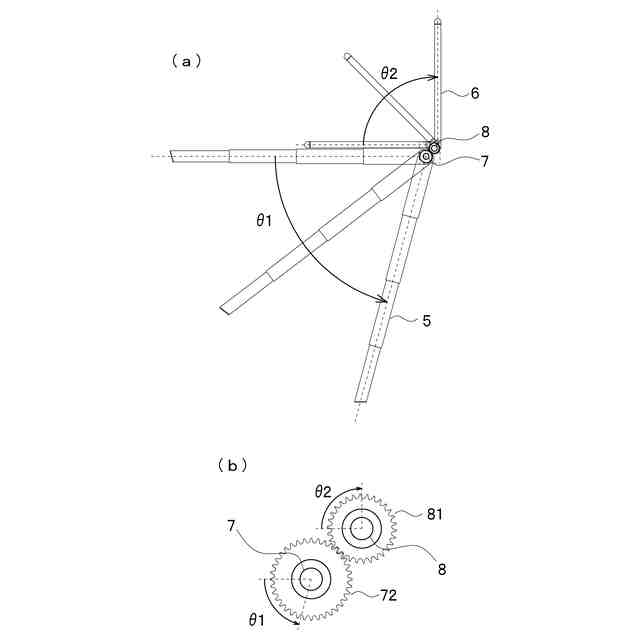

前記梯子を第１ギアシャフトの軸回りに回転させると、前記手すりが前記第２ギアシャフトの軸回りに逆回転することを特徴とする昇降用ステップ。
続きを表示（約 210 文字）【請求項２】
前記第２ギアは、前記第１ギアよりも小径である、請求項１に記載の昇降用ステップ。
【請求項３】

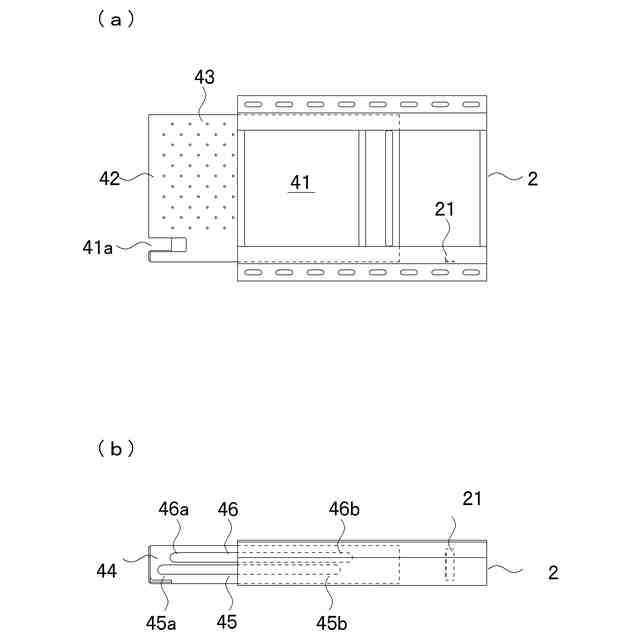

前記ホルダが、前記第１ギアシャフトをスライド移動可能に軸支する第１スリットと、前記第２ギアシャフトをスライド移動可能に軸支する第２スリットと、を含む、請求項１に記載の昇降用ステップ。
【請求項４】
前記ホルダが、天面の少なくとも一部に足場を含む、請求項１に記載の昇降用ステップ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、トラック等の乗物の荷台に昇降するための昇降用ステップに関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
従来、トラックの荷台付近に常設され、荷役作業時に組み立てて使用できる昇降用ステップの技術が知られている。例えば、特許文献１には、荷台の底面に収納され、使用時に引き出して設置できる車両用階段が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－９５１２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような昇降用ステップでは、作業者が安全に荷台に昇降できるよう、手すりを設けることが望ましい。一方、昇降用ステップは、荷台周辺の空間を圧迫しないよう、コンパクトであることが重要である。
【０００５】
そこで、本開示の目的は、手すりを有し、かつ、コンパクトに収納できる昇降用ステップを提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示の昇降用ステップは、以下の特徴を有する。
【０００７】
（１）乗物の荷台に固定されるブラケットと、ブラケットに引き出し可能に収容される梯子ユニットと、を備え、梯子ユニットが、梯子と、梯子を支持する第１ギアシャフトと、第１ギアシャフトに平行に配置された第２ギアシャフトと、第２ギアシャフトにより支持される手すりと、第１ギアシャフト及び第２ギアシャフトを各々軸支するホルダと、を含み、第１ギアシャフトが、第１ギアを含み、第２ギアシャフトが、第１ギアと噛み合う第２ギアを含み、梯子を第１ギアシャフトの軸回りに回転させると、手すりが第２ギアシャフトの軸回りに逆回転すること。
【０００８】
（２）（１）の場合に、第２ギアは、第１ギアよりも小径であること。
【０００９】
（３）（１）又は（２）の場合に、ホルダが、第１ギアシャフトをスライド移動可能に軸支する第１スリットと、第２ギアシャフトをスライド移動可能に軸支する第２スリットと、を含むこと。
【００１０】
（４）（１）～（３）の何れか一つの場合に、ホルダが、天面の少なくとも一部に足場を含むこと。
【発明の効果】
（【００１１】以降は省略されています）
