公開番号2025069589
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179398
出願日2023-10-18
発明の名称表示装置及び表示装置用マザー基板
出願人株式会社ジャパンディスプレイ
代理人弁理士法人スズエ国際特許事務所
主分類H10K 59/122 20230101AFI20250423BHJP()
要約【課題】信頼性の低下を抑制する。
【解決手段】一実施形態によれば、表示装置は、画像を表示する表示領域及び前記表示領域よりも外側の周辺領域に亘って配置された有機絶縁層と、前記表示領域において、前記有機絶縁層の上に配置された下電極と、前記有機絶縁層の上に配置され、前記下電極の周縁部を覆う無機絶縁層と、前記下電極の上に配置され、発光層を含む有機層と、前記有機層の上に配置された上電極と、前記周辺領域に配置された複数の周辺隔壁と、を備え、前記複数の周辺隔壁の各々は、前記無機絶縁層の上に位置する第1下部と、前記第1下部の上に位置し前記第1下部の側面から突出した第1上部と、を有し、前記有機絶縁層は、前記周辺領域において、前記基板の外縁に沿った欠落部を有し、前記無機絶縁層は、前記周辺領域において、前記表示領域を囲むループ状の溝を有し、前記複数の周辺隔壁は、前記溝を挟んで対向する一対の第1隔壁を含む。

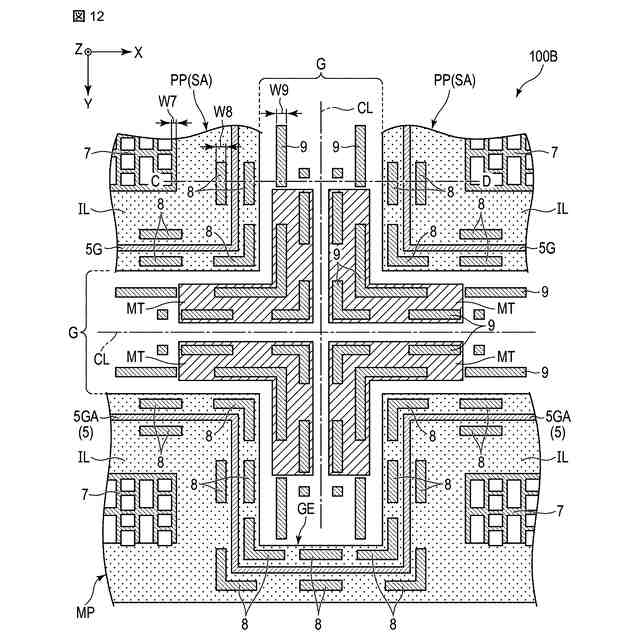

【選択図】図12
特許請求の範囲【請求項１】
基板と、
前記基板の上方において、画像を表示する表示領域及び前記表示領域よりも外側の周辺領域に亘って配置された有機絶縁層と、
前記表示領域において、前記有機絶縁層の上に配置された下電極と、
前記有機絶縁層の上に配置され、前記下電極の周縁部を覆う無機絶縁層と、
前記下電極の上に配置され、発光層を含む有機層と、
前記有機層の上に配置された上電極と、
前記周辺領域に配置された複数の周辺隔壁と、を備え、
前記複数の周辺隔壁の各々は、前記無機絶縁層の上に位置する第１下部と、前記第１下部の上に位置し前記第１下部の側面から突出した第１上部と、を有し、
前記有機絶縁層は、前記周辺領域において、前記基板の外縁に沿った欠落部を有し、
前記無機絶縁層は、前記周辺領域において、前記表示領域を囲むループ状の溝を有し、
前記複数の周辺隔壁は、前記溝を挟んで対向する一対の第１隔壁を含む、
表示装置。
続きを表示（約 1,500 文字）【請求項２】
前記有機絶縁層は、前記溝に重畳する凹部を有し、
前記無機絶縁層の前記溝に沿った縁部は、前記凹部に重畳し、前記有機絶縁層から離間している、
請求項１に記載の表示装置。
【請求項３】
前記無機絶縁層は、前記欠落部に配置され、
前記複数の周辺隔壁は、前記欠落部において、前記無機絶縁層の上に配置された第２隔壁を含む、
請求項１に記載の表示装置。
【請求項４】
前記第２隔壁は、前記有機絶縁層の外縁のうち、コーナー部に沿って配置され、平面視においてＬ字状に形成されている、
請求項３に記載の表示装置。
【請求項５】
さらに、前記有機絶縁層の外縁のうち、直線部に沿って配置された導電層を備え、
前記導電層は、前記第２隔壁に繋がり、
前記導電層の幅は、前記第２隔壁の幅より小さい、
請求項４に記載の表示装置。
【請求項６】
前記有機絶縁層の外縁は、ラウンドコーナー部を含み、
前記ラウンドコーナー部の曲率半径は、前記欠落部の幅と同等以上である、
請求項１に記載の表示装置。
【請求項７】
さらに、前記有機絶縁層の外縁に沿って配置された導電層を備える、
請求項６に記載の表示装置。
【請求項８】
基板と、
前記基板の上方において、画像を表示する表示領域及び前記表示領域よりも外側の周辺領域に亘って配置された有機絶縁層と、
前記表示領域において、前記有機絶縁層の上に配置された下電極と、
前記有機絶縁層の上に配置され、前記下電極の周縁部を覆う無機絶縁層と、
前記下電極の上に配置され、発光層を含む有機層と、
前記有機層の上に配置された上電極と、
前記周辺領域に配置された複数の周辺隔壁と、を備え、
前記複数の周辺隔壁の各々は、第１下部と、前記第１下部の上に位置し前記第１下部の側面から突出した第１上部と、を有し、
前記有機絶縁層は、前記周辺領域において、前記基板の外縁に沿った欠落部を有し、
前記複数の周辺隔壁は、前記欠落部に配置された第２隔壁を含み、
前記第２隔壁は、前記有機絶縁層の外縁のうち、コーナー部に沿って配置され、平面視においてＬ字状に形成されている、
表示装置。
【請求項９】
さらに、前記有機絶縁層の外縁のうち、直線部に沿って配置された導電層を備え、
前記導電層は、前記第２隔壁に繋がり、
前記導電層の幅は、前記第２隔壁の幅より小さい、
請求項８に記載の表示装置。
【請求項１０】
基板と、
前記基板の上方において、画像を表示する表示領域及び前記表示領域よりも外側の周辺領域に亘って配置された有機絶縁層と、
前記表示領域において、前記有機絶縁層の上に配置された下電極と、
前記有機絶縁層の上に配置され、前記下電極の周縁部を覆う無機絶縁層と、
前記下電極の上に配置され、発光層を含む有機層と、
前記有機層の上に配置された上電極と、
前記周辺領域に配置された複数の周辺隔壁と、を備え、
前記複数の周辺隔壁の各々は、第１下部と、前記第１下部の上に位置し前記第１下部の側面から突出した第１上部と、を有し、
前記有機絶縁層は、前記周辺領域において、前記基板の外縁に沿った欠落部を有し、
前記有機絶縁層の外縁は、ラウンドコーナー部を含み、
前記ラウンドコーナー部の曲率半径は、前記欠落部の幅と同等以上である、
表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置及び表示装置用マザー基板に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
近年、表示素子として有機発光ダイオード（ＯＬＥＤ）を適用した表示装置が実用化されている。この表示素子は、薄膜トランジスタを含む画素回路と、画素回路に接続された下電極と、下電極を覆う有機層と、有機層を覆う上電極と、を備えている。有機層は、発光層の他に、正孔輸送層や電子輸送層などの機能層を含んでいる。
このような表示素子を製造する過程において、信頼性の低下を抑制する技術が必要とされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１９５６７７号公報
特開２００４－２０７２１７号公報
特開２００８－１３５３２５号公報
特開２００９－３２６７３号公報
特開２０１０－１１８１９１号公報
国際公開第２０１８／１７９３０８号
米国特許出願公開第２０２２／００７７２５１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、信頼性の低下を抑制することが可能な表示装置及び表示装置用マザー基板を提供することにある。
【課題を解決するための手段】
【０００５】
一実施形態によれば、表示装置は、
基板と、前記基板の上方において、画像を表示する表示領域及び前記表示領域よりも外側の周辺領域に亘って配置された有機絶縁層と、前記表示領域において、前記有機絶縁層の上に配置された下電極と、前記有機絶縁層の上に配置され、前記下電極の周縁部を覆う無機絶縁層と、前記下電極の上に配置され、発光層を含む有機層と、前記有機層の上に配置された上電極と、前記周辺領域に配置された複数の周辺隔壁と、を備え、前記複数の周辺隔壁の各々は、前記無機絶縁層の上に位置する第１下部と、前記第１下部の上に位置し前記第１下部の側面から突出した第１上部と、を有し、前記有機絶縁層は、前記周辺領域において、前記基板の外縁に沿った欠落部を有し、前記無機絶縁層は、前記周辺領域において、前記表示領域を囲むループ状の溝を有し、前記複数の周辺隔壁は、前記溝を挟んで対向する一対の第１隔壁を含む。
【０００６】
一実施形態によれば、表示装置は、
基板と、前記基板の上方において、画像を表示する表示領域及び前記表示領域よりも外側の周辺領域に亘って配置された有機絶縁層と、前記表示領域において、前記有機絶縁層の上に配置された下電極と、前記有機絶縁層の上に配置され、前記下電極の周縁部を覆う無機絶縁層と、前記下電極の上に配置され、発光層を含む有機層と、前記有機層の上に配置された上電極と、前記周辺領域に配置された複数の周辺隔壁と、を備え、前記複数の周辺隔壁の各々は、第１下部と、前記第１下部の上に位置し前記第１下部の側面から突出した第１上部と、を有し、前記有機絶縁層は、前記周辺領域において、前記基板の外縁に沿った欠落部を有し、前記複数の周辺隔壁は、前記欠落部に配置された第２隔壁を含み、前記第２隔壁は、前記有機絶縁層の外縁のうち、コーナー部に沿って配置され、平面視においてＬ字状に形成されている。
【０００７】
一実施形態によれば、表示装置は、
基板と、前記基板の上方において、画像を表示する表示領域及び前記表示領域よりも外側の周辺領域に亘って配置された有機絶縁層と、前記表示領域において、前記有機絶縁層の上に配置された下電極と、前記有機絶縁層の上に配置され、前記下電極の周縁部を覆う無機絶縁層と、前記下電極の上に配置され、発光層を含む有機層と、前記有機層の上に配置された上電極と、前記周辺領域に配置された複数の周辺隔壁と、を備え、前記複数の周辺隔壁の各々は、第１下部と、前記第１下部の上に位置し前記第１下部の側面から突出した第１上部と、を有し、前記有機絶縁層は、前記周辺領域において、前記基板の外縁に沿った欠落部を有し、前記有機絶縁層の外縁は、ラウンドコーナー部を含み、前記ラウンドコーナー部の曲率半径は、前記欠落部の幅と同等以上である。
【０００８】
一実施形態によれば、表示装置用マザー基板は、
画像を表示する表示領域と、前記表示領域よりも外側の周辺領域と、を有するパネル部と、前記パネル部よりも外側の余白部と、前記パネル部及び前記余白部に亘って配置された有機絶縁層と、前記表示領域において、前記有機絶縁層の上に配置された下電極と、前記有機絶縁層の上に配置され、前記下電極の周縁部を覆う無機絶縁層と、前記下電極の上に配置され、発光層を含む有機層と、前記有機層の上に配置された上電極と、前記周辺領域に配置された複数の周辺隔壁と、を備え、前記複数の周辺隔壁の各々は、前記無機絶縁層の上に位置する第１下部と、前記第１下部の上に位置し前記第１下部の側面から突出した第１上部と、を有し、前記無機絶縁層は、前記周辺領域において、前記表示領域を囲むループ状の第１溝を有し、前記複数の周辺隔壁は、前記第１溝を挟んで対向する一対の第１隔壁を含む。
【０００９】
一実施形態によれば、表示装置用マザー基板は、
画像を表示する表示領域と、前記表示領域よりも外側の周辺領域と、を有するパネル部と、前記パネル部よりも外側の余白部と、前記パネル部及び前記余白部に亘って配置された有機絶縁層と、前記表示領域において、前記有機絶縁層の上に配置された下電極と、前記有機絶縁層の上に配置され、前記下電極の周縁部を覆う無機絶縁層と、前記下電極の上に配置され、発光層を含む有機層と、前記有機層の上に配置された上電極と、前記周辺領域に配置された複数の周辺隔壁と、を備え、前記複数の周辺隔壁の各々は、前記無機絶縁層の上に位置する第１下部と、前記第１下部の上に位置し前記第１下部の側面から突出した第１上部と、を有し、前記有機絶縁層は、前記パネル部の外形に沿った欠落部を有し、前記複数の周辺隔壁は、前記欠落部に配置された第２隔壁を含み、前記第２隔壁は、前記有機絶縁層の外縁のうち、コーナー部に沿って配置され、平面視においてＬ字状に形成されている。
【００１０】
一実施形態によれば、表示装置用マザー基板は、
画像を表示する表示領域と、前記表示領域よりも外側の周辺領域と、を有するパネル部と、前記パネル部よりも外側の余白部と、前記パネル部及び前記余白部に亘って配置された有機絶縁層と、前記表示領域において、前記有機絶縁層の上に配置された下電極と、前記有機絶縁層の上に配置され、前記下電極の周縁部を覆う無機絶縁層と、前記下電極の上に配置され、発光層を含む有機層と、前記有機層の上に配置された上電極と、前記周辺領域に配置された複数の周辺隔壁と、を備え、前記複数の周辺隔壁の各々は、前記無機絶縁層の上に位置する第１下部と、前記第１下部の上に位置し前記第１下部の側面から突出した第１上部と、を有し、前記有機絶縁層は、前記パネル部の外形に沿った欠落部を有し、前記有機絶縁層の外縁は、ラウンドコーナー部を含み、前記ラウンドコーナー部の曲率半径は、前記欠落部の幅の１／２と同等以上である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
