公開番号2025069494
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179230
出願日2023-10-18
発明の名称支持具
出願人株式会社エヌ・エス・ピー
代理人弁理士法人広江アソシエイツ特許事務所
主分類E02D 27/01 20060101AFI20250423BHJP(水工;基礎;土砂の移送)
要約【課題】軽量化した支持具を提供する。

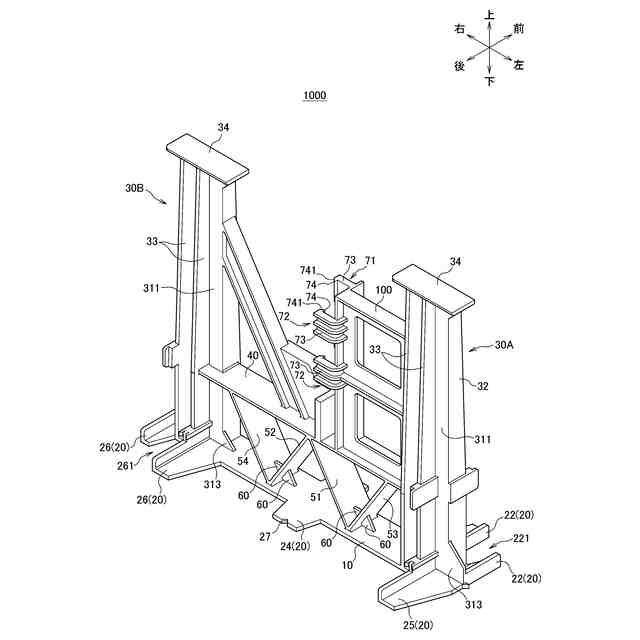

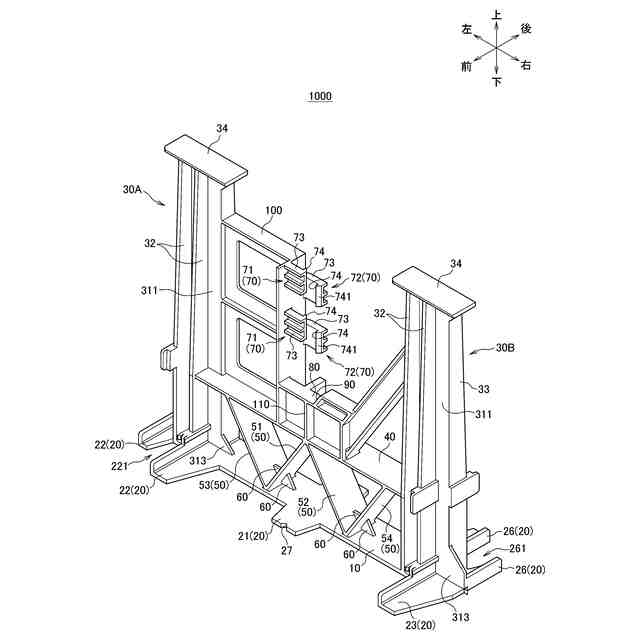

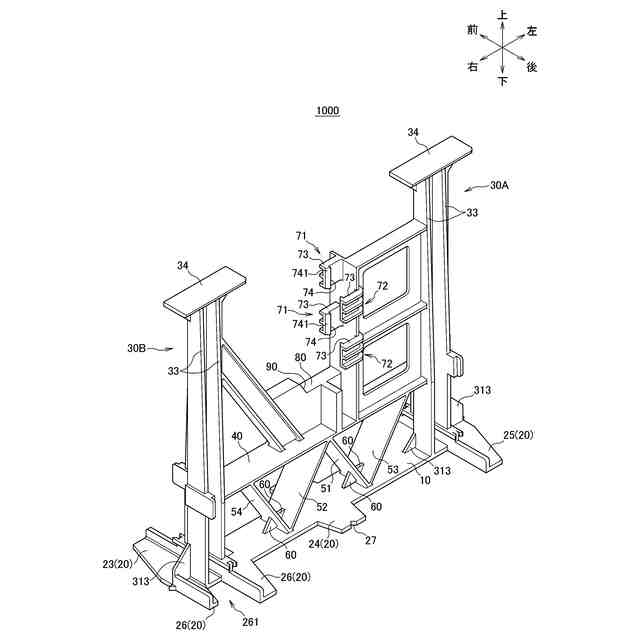

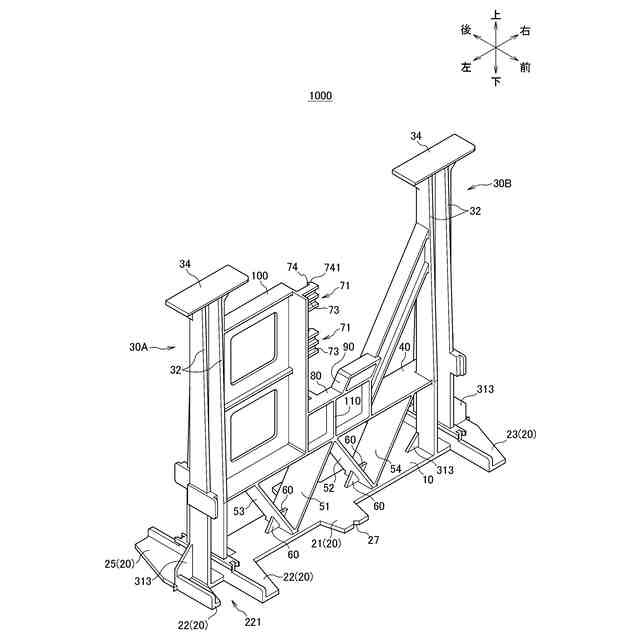

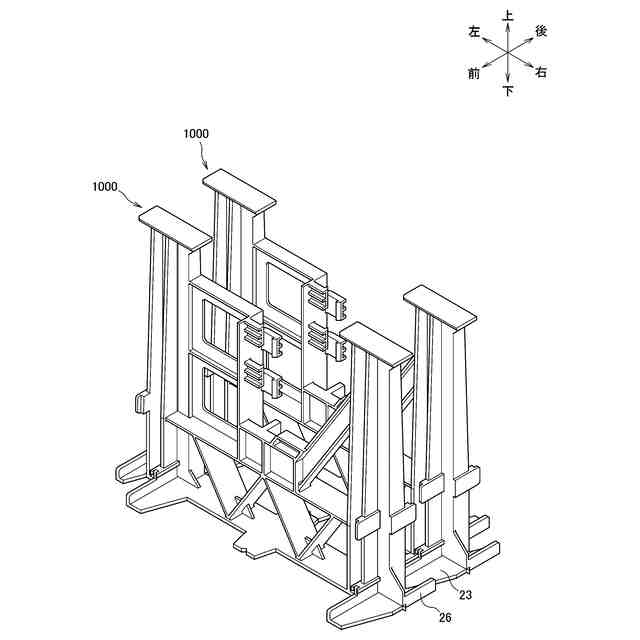

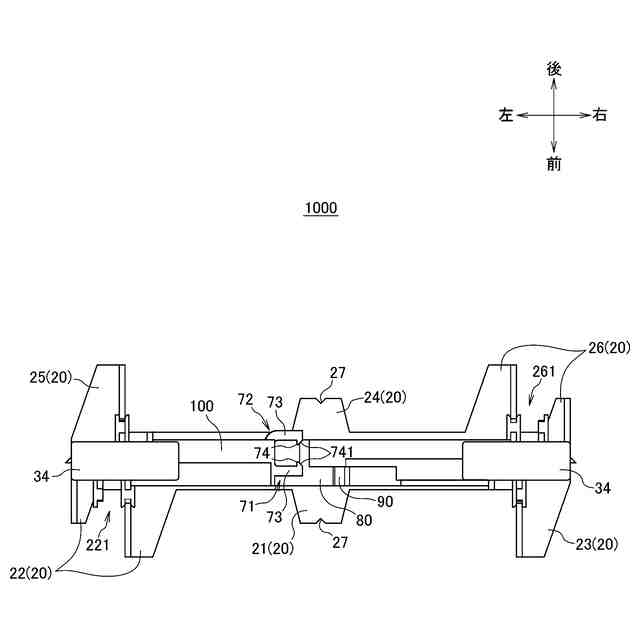

【解決手段】支持具1000は、左支柱30Aと、右支柱30Bと、横筋載置面80と、を備える。左支柱30Aおよび右支柱30Bは、互いに左右方向に離隔されている。左支柱30Aおよび右支柱30Bはそれぞれ、上下方向に延びる1本の縦材と、縦材の上部に設けられ、型枠2000を載置する型枠載置部34と、から構成されている。
【選択図】図1B
特許請求の範囲【請求項１】

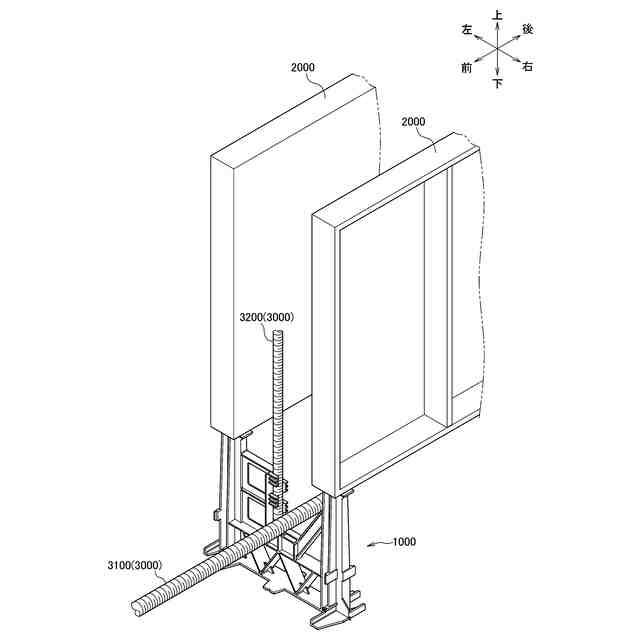

コンクリート基礎を形成する際に使用される１対の型枠と、前記コンクリート基礎内に埋設される横筋および縦筋を含む鉄筋と、を支持するための支持具であって、
互いに左右方向に離隔された１対の支柱であって、各支柱が、上下方向に延びる１本の縦材と、前記縦材の上部に設けられ、前記型枠を載置する型枠載置部と、から構成された１対の支柱と、
前記１対の支柱の間に設けられ、前記横筋が載置される横筋載置面と、
を備える支持具。
続きを表示（約 360 文字）【請求項２】
前記縦材は、支柱本体を含み、

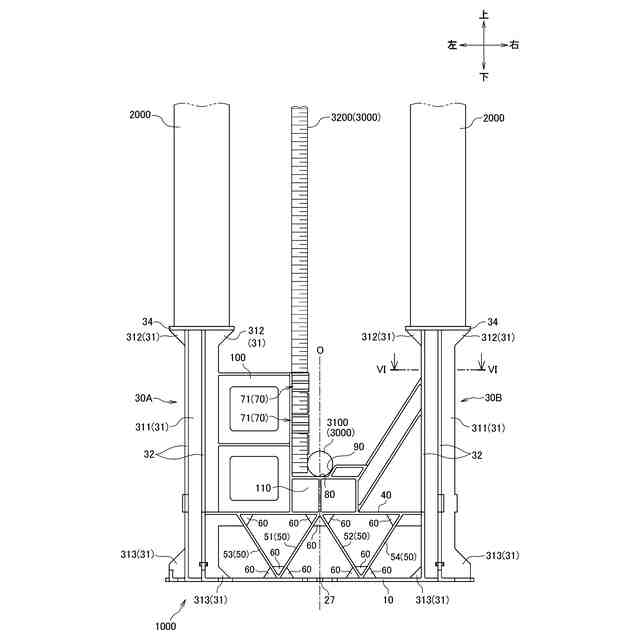

前記支柱本体は、前記型枠の底面の左右方向長さよりも小さい左右方向長さを有する第１部分を含み、
前記型枠載置部は、前記型枠の底面の左右方向長さよりも大きい左右方向長さを有する、
請求項１に記載の支持具。
【請求項３】
前記第１部分の左右方向の中心は、前記型枠載置部の左右方向の中心と略一致している、
請求項２に記載の支持具。
【請求項４】
前記縦材は、リブをさらに備え、
前記リブは、上下方向に延びており、かつ、前記支柱本体に対して垂直である、
請求項２に記載の支持具。
【請求項５】
前記縦材は、貫通穴を有さない、
請求項１から４のいずれか１項に記載の支持具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、型枠および鉄筋を支持するための支持具に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
コンクリート基礎を一回打ち工法（「一体打ち工法」とも呼ばれる。）によって製造する際には、型枠および鉄筋を地盤面から浮かすために、型枠および鉄筋を支持する支持具が使用されることがある。
【０００３】
特許文献１は、基礎に埋設される横筋及び縦筋を支持する配筋支持具であって、左右方向を長手方向とし、前後方向を短手方向としており、上方を向く上面を有する本体と、上記本体の下端部から前後方向へ突出する脚部と、上記上面の左右方向の一方から上方へ延びる補強部と、上記補強部から左右方向へ延びて上記上面の上方に位置しており、上下方向を軸線方向とする円環形状であって、水平方向を向く開口を有する保持体と、を具備しており、上記上面は、上記保持体の下方より左右方向の他方において、左右方向に沿って下方へ湾曲する載置面を有する配筋支持具を開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－０１０７４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
コンクリート基礎の施工現場で作業者が支持具を持ち運びしやすくするために、支持具を軽量化することが望まれている。
【０００６】
本発明は、軽量化した支持具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は以下に掲げる態様の発明を提供する。
（項１）
コンクリート基礎を形成する際に使用される１対の型枠と、前記コンクリート基礎内に埋設される横筋および縦筋を含む鉄筋と、を支持するための支持具であって、
互いに左右方向に離隔された１対の支柱であって、各支柱が、上下方向に延びる１本の縦材と、前記縦材の上部に設けられ、前記型枠を載置する型枠載置部と、から構成された１対の支柱と、
前記１対の支柱の間に設けられ、前記横筋が載置される横筋載置面と、
を備える支持具。
【０００８】
（項２）
前記縦材は、支柱本体を含み、
前記支柱本体は、前記型枠の底面の左右方向長さよりも小さい左右方向長さを有する第１部分を含み、
前記型枠載置部は、前記型枠の底面の左右方向長さよりも大きい左右方向長さを有する、
項１に記載の支持具。
【０００９】
（項３）
前記第１部分の左右方向の中心は、前記型枠載置部の左右方向の中心と略一致している、
項２に記載の支持具。
【００１０】
（項４）
前記縦材は、リブをさらに備え、
前記リブは、上下方向に延びており、かつ、前記支柱本体に対して垂直である、
項２または３に記載の支持具。
（【００１１】以降は省略されています）
