公開番号2025069440
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025019676,2022162657
出願日2025-02-09,2022-10-07
発明の名称せん断装置
出願人個人
代理人個人
主分類B26B 13/00 20060101AFI20250422BHJP(切断手工具;切断;切断機)
要約【課題】低コストで切断刃の寿命を伸ばすことが可能なせん断装置を提供する。

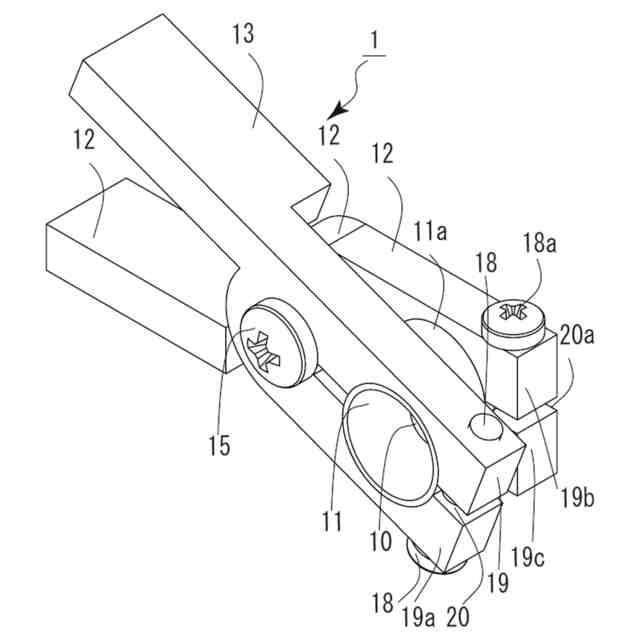

【解決手段】ニッパー1は、貫通孔10の内輪11が切断刃となっているハンドル12を有し、被切断物を貫通孔10に挿入し、貫通孔10aと対向する、挟み込み部材を、ハンドル12と挟み込むことで、被切断物のせん断を可能とする。
【選択図】図9
特許請求の範囲【請求項1】
貫通孔の内輪がせん断用の刃となっているハンドルを有し、
被切断物を前記貫通孔に挿入し、
前記貫通孔と対向する、挟み込み部材を、前記ハンドルと挟み込むことで、
前記被切断物のせん断を可能とする、
せん断装置。
続きを表示(約 200 文字)【請求項2】
請求項1記載のせん断装置において、
前記挟み込み部材が、
貫通孔の内輪がせん断用の刃となっている、第2のハンドルであり、
前記被切断物を、前記ハンドルと、前記第2のハンドルのいずれか一方の、前記貫通孔に挿入し、
前記ハンドルと前記第2のハンドルの貫通孔とを重ねて、挟み込むことで、
前記被切断物のせん断を可能とする、
せん断装置。

発明の詳細な説明【技術分野】
【0001】
本発明は、せん断装置に関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】
切断刃の偏摩耗を抑制して切断不良によるアークスタート不良等を防止すると共に切断刃の長寿命化を図ることのできるアーク溶接ロボットの制御装置を提供する発明が提案されている(特許文献1)。
【0003】
その発明の内容は、図12に示すように、アーク溶接トーチから突き出した溶接ワイヤ先端部TCPをワイヤ切断装置の教示されたワイヤ切断位置に移動させ、所定の切断範囲Crを有する切断刃12によって切断するアーク溶接ロボットの制御装置において、切断回数をカウントする切断回数計測手段と、前記切断回数に応じた前記ワイヤ切断位置Cpを再算出する切断位置算出手段と、を備えている。
【先行技術文献】
【特許文献】
【0004】
特開2008-080389号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
特許文献1の技術では、システム構築のコストが高い。刃先の長寿命化のためにかけるコストとしては、大き過ぎである。
【0006】
そこで本発明の目的は、低コストで切断刃の寿命を伸ばすことが可能なせん断装置を提供することである。
【課題を解決するための手段】
【0007】
上記目的を達成するため、本発明のせん断装置は、貫通孔の内輪が切断刃となっているハンドルを有し、被切断物を貫通孔に挿入し、貫通孔と対向する、挟み込み部材を、ハンドルと挟み込むことで、被切断物のせん断を可能とする。
【0008】
ここで、挟み込み部材が、貫通孔の内輪がせん断用の刃となっている、第2のハンドルであり、被切断物を、ハンドルと、第2のハンドルのいずれか一方の、貫通孔に挿入し、ハンドルと第2のハンドルの貫通孔とを重ねて、挟み込むことで、被切断物のせん断を可能としても良い。
【0009】

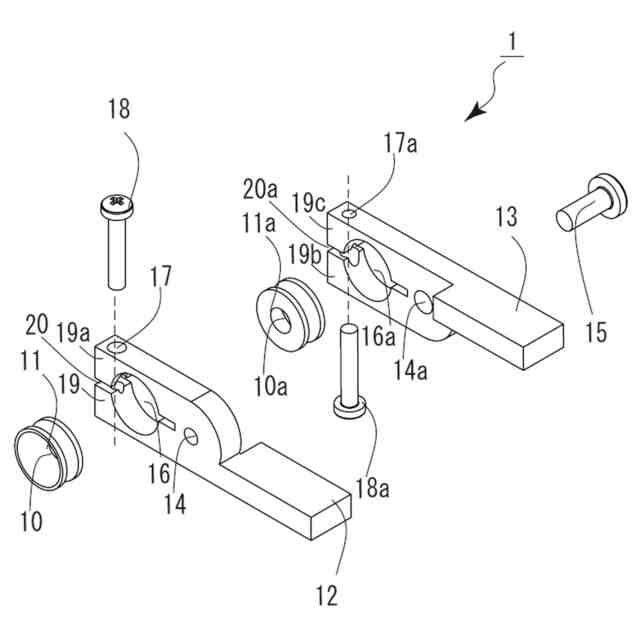

上記目的を達成するため、本発明のせん断装置に用いる交換用の刃は、貫通孔の内輪がせん断用の刃となっているハンドルを有し、被切断物を貫通孔に挿入し、貫通孔と対向する、挟み込み部材を、ハンドルと挟み込むことで、被切断物のせん断を可能とする、せん断装置に用いる、せん断用の刃であって、せん断用の刃が、貫通孔から取り外すことができ、交換できる、せん断装置に用いる交換用の刃。
【発明の効果】
【0010】
本発明では、低コストで切断刃の寿命を伸ばすことが可能なせん断装置を提供することができる。
【図面の簡単な説明】
(【0011】以降は省略されています)
