公開番号2025068933
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023179065
出願日2023-10-17
発明の名称車両用操作装置及び車両
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類B60R 16/02 20060101AFI20250422BHJP(車両一般)
要約【課題】本開示は、車両の運転席から操作可能な車内スイッチの操作性を高めることを目的とする。

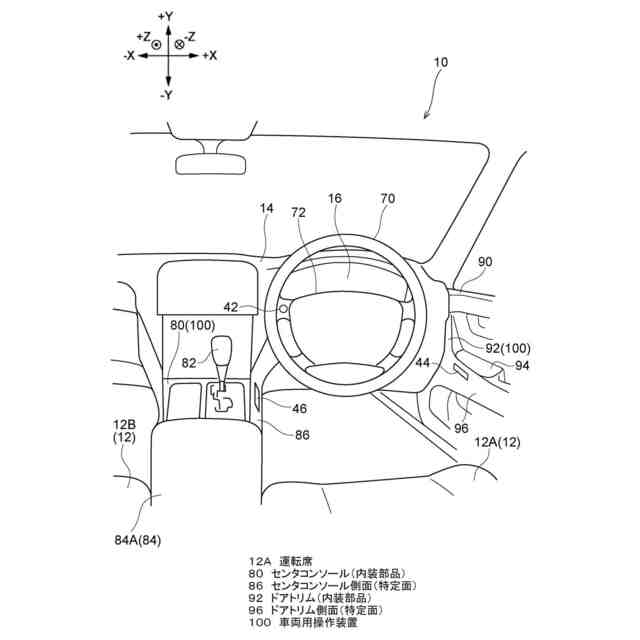

【解決手段】車両用操作装置は、車両の運転席の側方に隣接して配置された内装部品の前記運転席側を向いた面である特定面に、運転者の操作により前記車両の自動運転機能及び運転支援機能の少なくとも何れかを制御する指示が可能な操作スイッチを備える。
【選択図】図1
特許請求の範囲【請求項１】
車両の運転席の側方に隣接して配置された内装部品の前記運転席側を向いた面である特定面に、運転者の操作により前記車両の自動運転機能及び運転支援機能の少なくとも何れかを制御する指示が可能な操作スイッチを備える、
車両用操作装置。
続きを表示（約 730 文字）【請求項２】
前記内装部品は、前記運転者の腕を載置可能であり、
前記操作スイッチは、前記運転者の前後方向における前記運転者の手の位置に配置されている、
請求項１に記載の車両用操作装置。
【請求項３】
前記内装部品は、センタコンソールである、
請求項１に記載の車両用操作装置。
【請求項４】
前記操作スイッチは、
前記運転席の車幅方向一方側に配置され、前記運転者の操作により前記車両を前記車幅方向一方側に移動させる指示を行う第１操作スイッチと、
前記運転席の車幅方向他方側に配置され、前記運転者の操作により前記車両を前記車幅方向他方側に移動させる指示を行う第２操作スイッチと、
を含む、
請求項１に記載の車両用操作装置。
【請求項５】

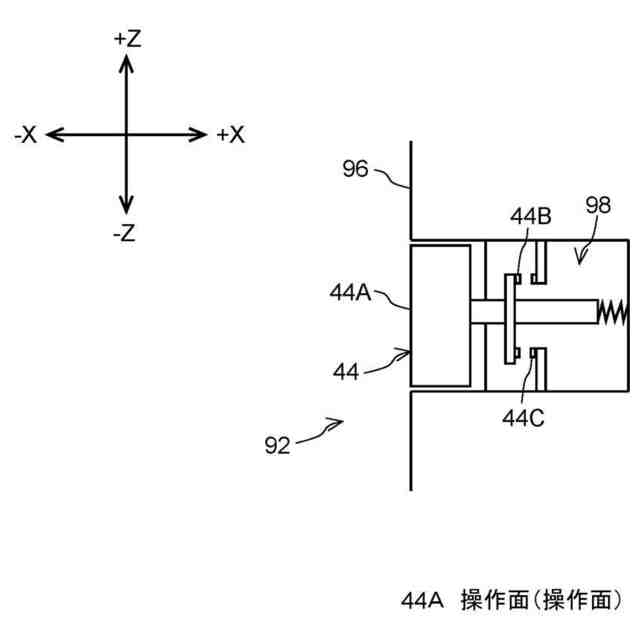

前記操作スイッチの周囲に配置され、前記操作スイッチの操作面よりも前記運転者側に突出した突出部を備える、
請求項１に記載の車両用操作装置。
【請求項６】
前記第１操作スイッチに所定の発光態様で点灯可能な第１ランプが設けられ、前記第２操作スイッチに所定の発光態様で点灯可能な第２ランプが設けられた請求項４に記載の車両用操作装置と、
前記車両の自動運転機能及び運転支援機能の少なくとも何れかを制御する運転制御部と、
前記運転制御部が前記車幅方向一方側への移動を前記運転者に提案する場合に前記第１ランプを点灯させ、前記運転制御部が前記車幅方向他方側への移動を前記運転者に提案する場合に前記第２ランプを点灯させるように制御するランプ制御部と、
を備える、
車両。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両用操作装置及び車両に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、乗員による車両機能の操作を確実に且つ簡易に行うことができる車両用操作装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０７９７５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１の車両用操作装置は、シートのアームレストに車両の操縦動作等の機能をコントロールする機能操作部が配置されている。そのため、当該車両用操作装置は、乗員が腕をアームレストに載置した状態での機能操作部の操作性が高くなっている。ここで、乗員としての運転者は、車両の走行に関する指示を適宜行うため、運転席から操作可能な車内スイッチの操作性は高いことが望ましい。
【０００５】
そこで、本開示は、車両の運転席から操作可能な車内スイッチの操作性を高めることができる車両用操作装置及び車両を提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１に係る車両用操作装置は、車両の運転席の側方に隣接して配置された内装部品の前記運転席側を向いた面である特定面に、運転者の操作により前記車両の自動運転機能及び運転支援機能の少なくとも何れかを制御する指示が可能な操作スイッチを備える。
【０００７】
請求項１に係る車両用操作装置では、車両の運転席の側方に隣接して配置された内装部品の特定面に、運転者の操作により車両の自動運転機能及び運転支援機能の少なくとも何れかを制御する指示が可能な操作スイッチを備える。これにより、当該車両用操作装置では、運転席の側方に隣接して配置された内装部品の特定面に操作スイッチが設けられているため、運転席から操作可能な車内スイッチの操作性を高めることができる。
【０００８】
請求項２に係る車両用操作装置は、請求項１において、前記内装部品は、前記運転者の腕を載置可能であり、前記操作スイッチは、前記運転者の前後方向における前記運転者の手の位置に配置されている。
【０００９】
請求項２に係る車両用操作装置では、内装部品は、運転者の腕を載置可能である。そして、操作スイッチは、運転者の前後方向における運転者の手の位置に配置されている。これにより、当該車両用操作装置によれば、内装部品の運転席側を向いた特定面に操作スイッチが設けられているため、運転者が内装部品に腕を載置した状態で操作スイッチを手の親指で押下しやすくなる。
【００１０】
請求項３に係る車両用操作装置は、請求項１又は２において、前記内装部品は、センタコンソールである。
（【００１１】以降は省略されています）
