発明の名称部品固定構造
出願人トヨタ自動車株式会社
代理人弁理士法人小笠原特許事務所
主分類G03B 19/00 20210101AFI20250424BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】UV樹脂の硬化状態にムラが発生することを抑制できる部品固定構造を提供する。
【解決手段】第1部品に第2部品を固定する部品固定構造であって、第1部品に形成された固着ピンと、第2部品に形成された固着ピンを挿通させる第1孔と、第1孔よりも小径の固着ピンを挿通させる第2孔を有し、第1孔の一部の内側に嵌合されるブッシュと、を備え、固着ピンを第1孔および第2孔に挿通させた後、ブッシュが嵌合されていない第1孔の領域と固着ピンとの隙間に紫外線硬化樹脂を充填して硬化させる。
【選択図】図1
特許請求の範囲【請求項１】
第１部品に第２部品を固定する部品固定構造であって、
前記第１部品に形成された固着ピンと、
前記第２部品に形成された前記固着ピンを挿通させる第１孔と、
前記第１孔よりも小径の前記固着ピンを挿通させる第２孔を有し、前記第１孔の一部の内側に嵌合されるブッシュと、を備え、
前記固着ピンを前記第１孔および前記第２孔に挿通させた後、前記ブッシュが嵌合されていない前記第１孔の領域と前記固着ピンとの隙間に紫外線硬化樹脂を充填して硬化させる、部品固定構造。
続きを表示（約 220 文字）【請求項２】
前記第２孔に挿入される円筒形状のカラーをさらに備える、請求項１に記載の部品固定構造。
【請求項３】
前記ブッシュは、スリットを有している、請求項１または２に記載の部品固定構造。
【請求項４】
前記固着ピンおよび前記第１孔は複数の箇所にそれぞれ形成されており、前記複数の箇所に用いられる複数の前記ブッシュは、前記スリットによって撓みを異ならせている、請求項３に記載の部品固定構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、一体成形されたレンズ付きカメラケースに画像表示パネルを固定する構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に、接眼レンズが持つ光学特性に応じて表示パネルが正確に位置合わせできるように構成された表示装置が開示されている。この表示装置では、表示パネルの固着孔にレンズに一体成形された固着ピンを挿通し、固着ピンと固着孔との隙間に紫外線硬化樹脂（ＵＶ樹脂）を充填させ、ＵＶ樹脂を紫外線で硬化させることで、レンズを表示パネルに固定させる構造が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０１３３２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された構造では、紫外線を照射する前に固着ピンと固着孔との隙間に充填したＵＶ樹脂の一部がその隙間から流出する、または隙間に充填したＵＶ樹脂の量が多い（表示パネルが厚い）などの原因で、紫外線を照射した後のＵＶ樹脂の硬化状態にムラが発生するおそれがある。
【０００５】
本開示は、上記課題を鑑みてなされたものであり、ＵＶ樹脂の硬化状態にムラが発生することを抑制できる部品固定構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示技術の一態様は、第１部品に第２部品を固定する部品固定構造であって、第１部品に形成された固着ピンと、第２部品に形成された固着ピンを挿通させる第１孔と、第１孔よりも小径の固着ピンを挿通させる第２孔を有し、第１孔の一部の内側に嵌合されるブッシュと、を備え、固着ピンを第１孔および第２孔に挿通させた後、ブッシュが嵌合されていない第１孔の領域と固着ピンとの隙間に紫外線硬化樹脂を充填して硬化させる、部品固定構造である。
【発明の効果】
【０００７】
本開示の部品固定構造によれば、ブッシュの分だけ固着ピンと第１孔との隙間に充填するＵＶ樹脂の厚みを少なくできるので、ＵＶ樹脂の硬化状態にムラが発生することを抑制できる。
【図面の簡単な説明】
【０００８】

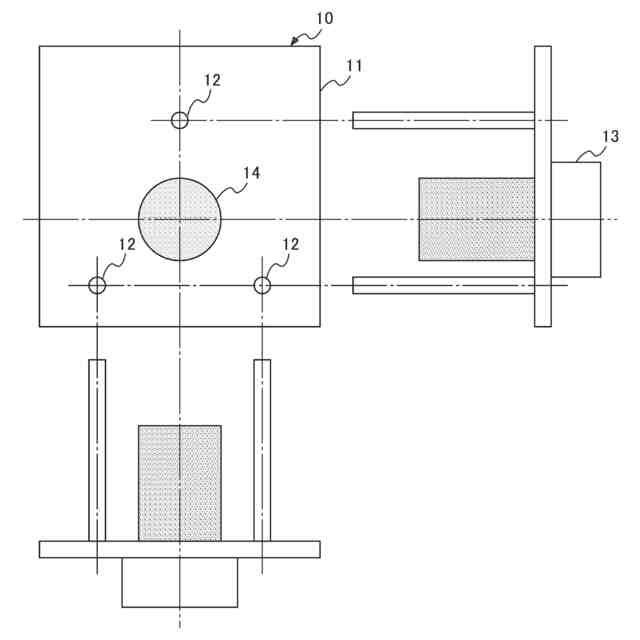

本実施形態に係る部品固定構造に用いられるレンズ付きカメラケースの三面図

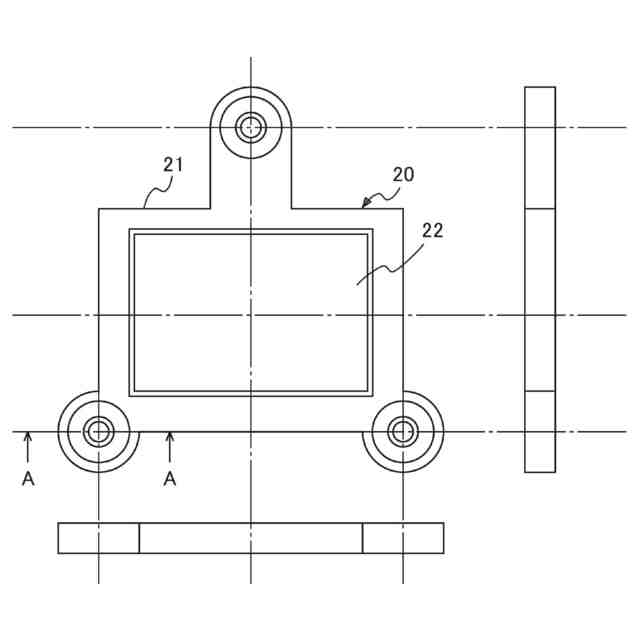

本実施形態に係る部品固定構造に用いられる画像表示パネルの三面図

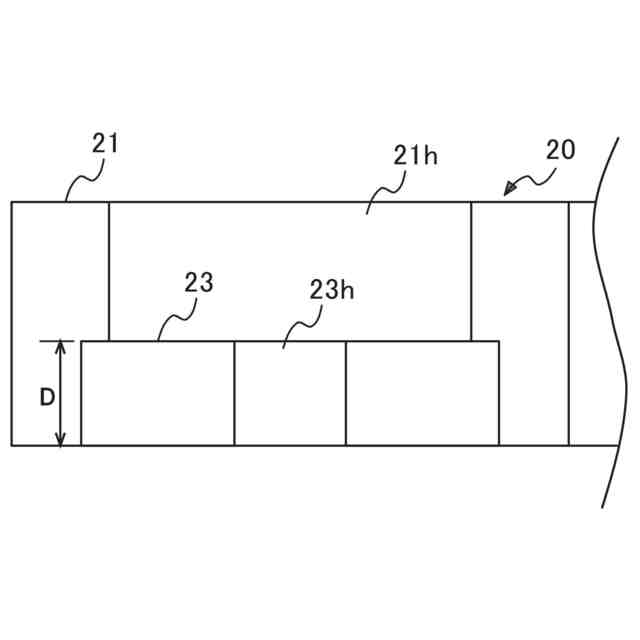

図２におけるＡ－Ａ断面図の一例

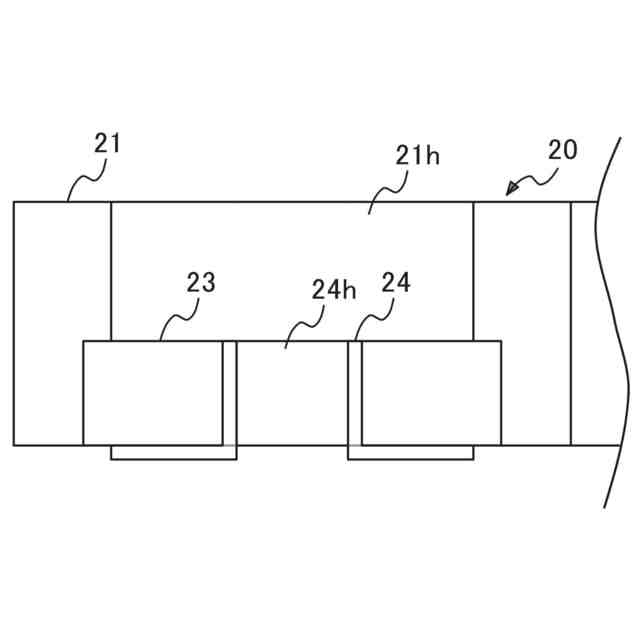

図２におけるＡ－Ａ断面図の他の一例

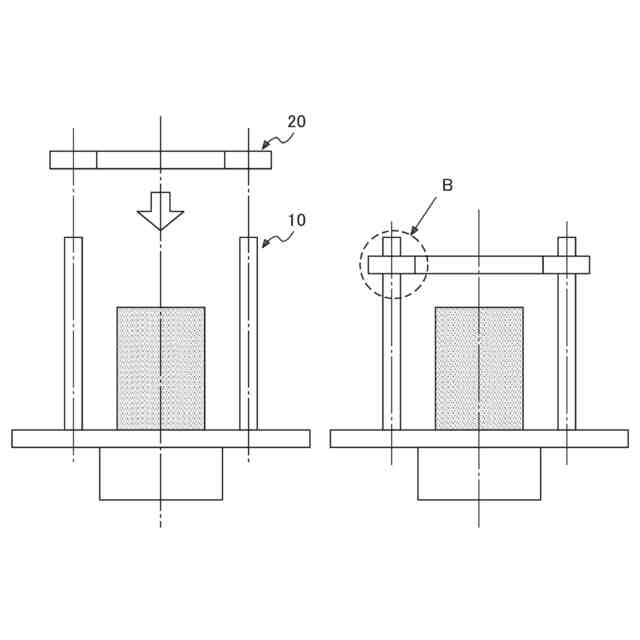

レンズ付きカメラケースに画像表示パネルを組み込む様子を示す正面図

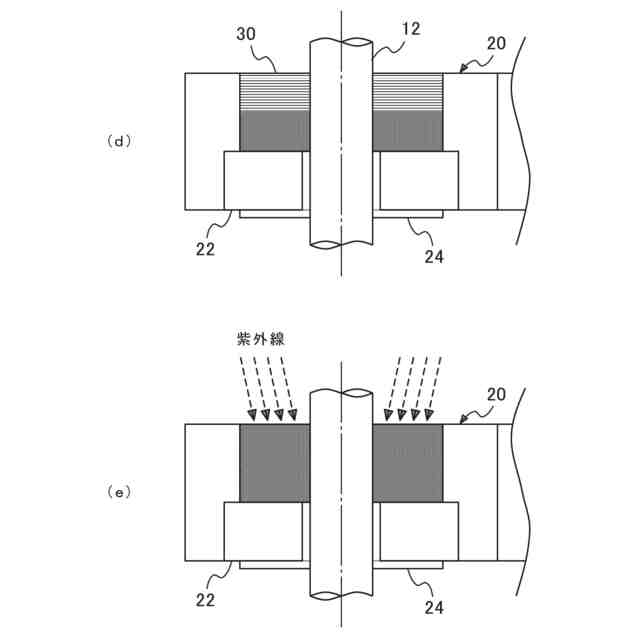

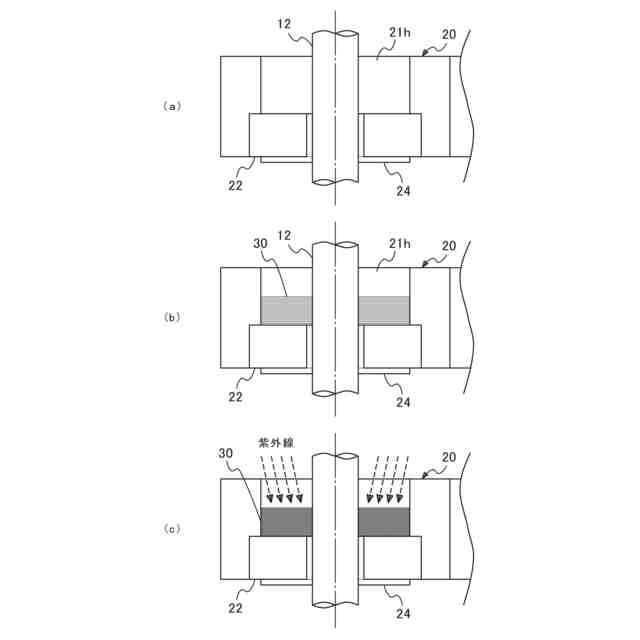

図４におけるＢ部拡大図による部品固定手法を説明する図
図４におけるＢ部拡大図による部品固定手法を説明する図

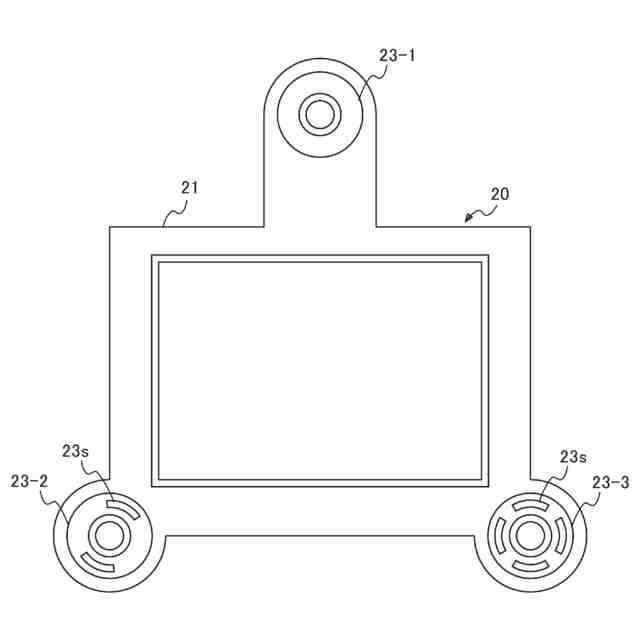

本実施形態に係る部品固定構造に用いられる変形例の画像表示パネルの平面図
【発明を実施するための形態】
【０００９】
本開示に係る部品固定構造は、レンズ付きカメラケースに画像表示パネルを固定する構造である。本構造では、ブッシュを効果的に使用すると共に、特徴的なＵＶ樹脂の充填方法を用いてレンズ付きカメラケースに画像表示パネルを固定する。
以下、本開示の一実施形態について、図面を参照しながら詳細に説明する。
【００１０】
＜実施形態＞
［部品形状］
図１は、本開示の一実施形態に係る部品固定構造に用いられるレンズ付きカメラケース１０（第１部品）の概略を説明する三面図である。図１に例示するレンズ付きカメラケース１０は、ベース１１と、３つの固着ピン１２と、カメラケース１３と、レンズ１４と、を備えている。
