公開番号2025068682
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023178619
出願日2023-10-17
発明の名称遊技機
出願人株式会社平和
代理人個人,個人,個人,個人
主分類A63F 5/04 20060101AFI20250422BHJP(スポーツ;ゲーム;娯楽)
要約【課題】ノイズが信号に与える影響が低減された遊技機を提供する。
【解決手段】第2の層の外周側に、電源基板から供給された所定の電圧の電力を伝送する電源パターンが設けられ、第1の層には、第2の層の電源パターンと電気的に接続され、所定の部品に電力を供給する特定配線が、外側から内側に向かって延びるように設けられている。第1の層の中央側に設けられた信号線で送信される信号に、ノイズの影響が及ぶのを抑制できる。換言すると、ノイズが信号に与える影響を低減することができる。

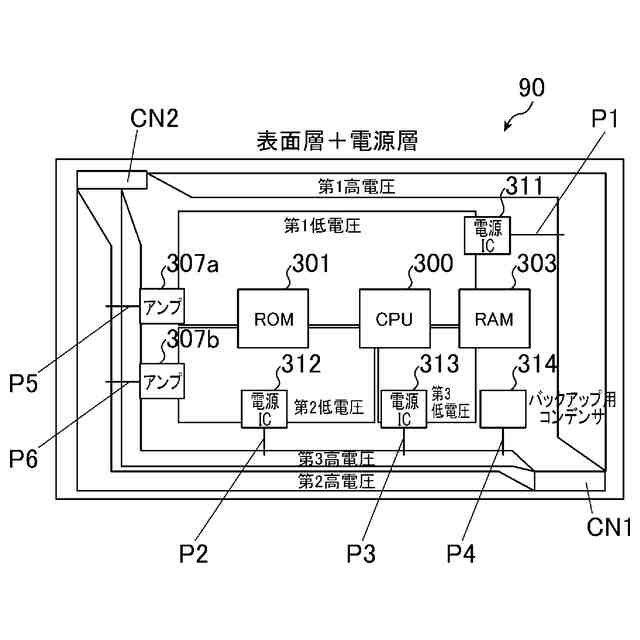

【選択図】図11
特許請求の範囲【請求項１】
所定の部品が配置された特定基板と、
前記特定基板に電力を供給可能な電源基板と、を備え、
前記特定基板は、第１の層と第２の層とを備え、
前記第２の層の外周側に、前記電源基板から供給された所定の電圧の電力を伝送する電源パターンが設けられ、
前記第１の層には、前記第２の層の前記電源パターンと電気的に接続され、前記所定の部品に前記電力を供給する特定配線が、外側から内側に向かって延びるように設けられている、遊技機。
続きを表示（約 72 文字）【請求項２】
前記所定の部品は、前記所定の電圧の電力から前記所定の電圧よりも低い電圧の電力を生成する、請求項１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
遊技機として、遊技球（遊技価値）が移動する遊技領域や、遊技球を遊技領域に発射する発射装置等を備えた、パチンコ遊技機が知られている。パチンコ遊技機は、遊技領域に設けられた始動口を備え、始動口への遊技球の進入が検出されると、特別図柄抽選が行われる。特別図柄抽選の結果が大当たりである場合、遊技状態が特別遊技状態に移行し、特別遊技状態において複数回の特別遊技が実行される。各特別遊技では遊技領域に設けられている大入賞口が開状態に動作し、大入賞口への遊技球の進入に基づいて遊技球が払い出される。
【０００３】

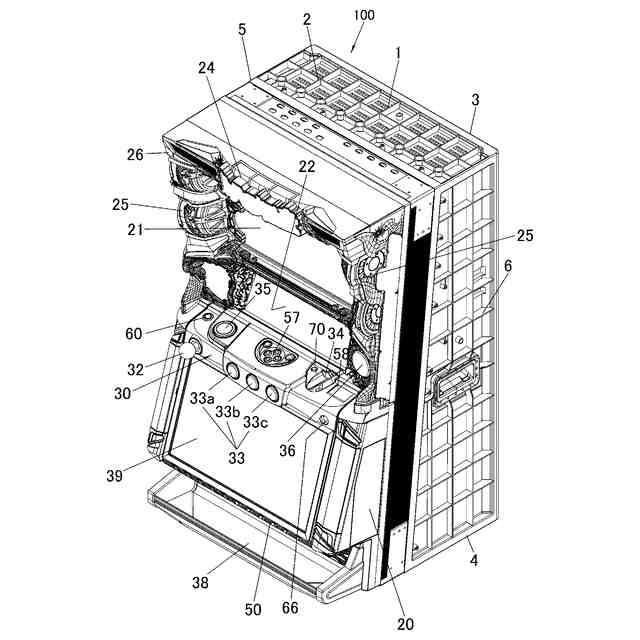

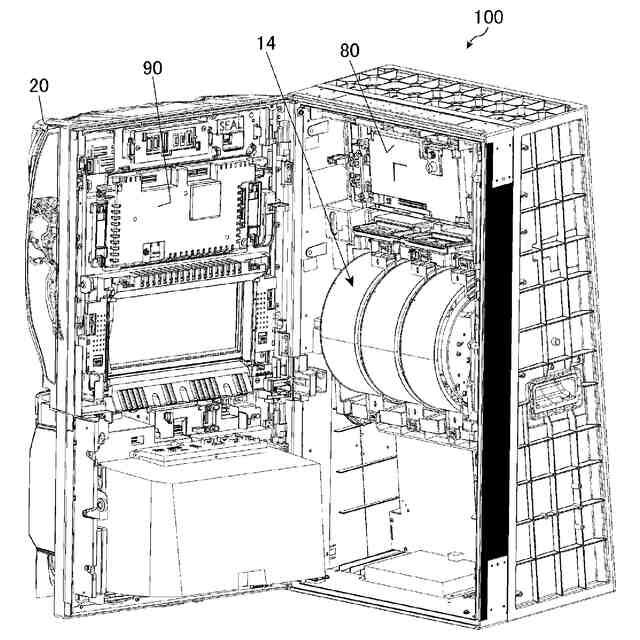

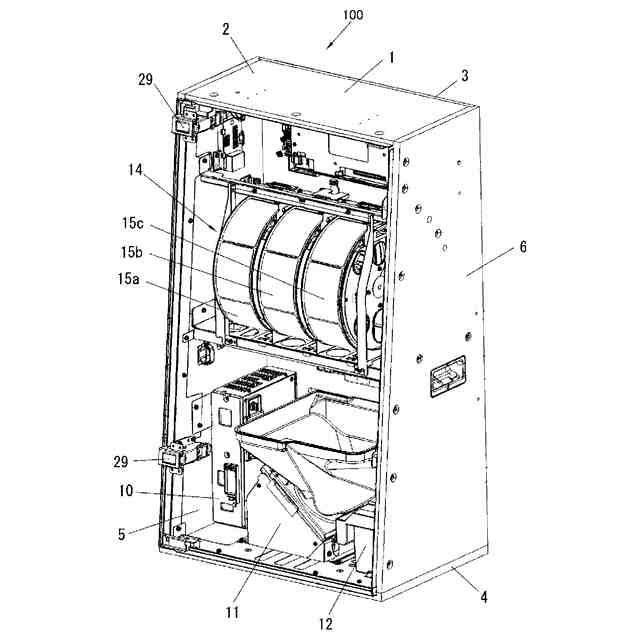

また、遊技機として、外周面に複数の図柄が配列された複数のリール、スタートレバーおよびストップボタン等を備えた、スロットマシンが知られている。スロットマシンでは、遊技開始操作に基づきリールの回転が開始するとともに、抽選テーブルを用いた内部抽選が行われる。各リールが停止したときに内部抽選に当選した当選役に対応する図柄組合せが表示され、当選役が入賞となると、入賞した当選役に対応する処理として、例えば、メダル（遊技価値）を払い出すメダル払出処理や、メダルを新たに消費することなく再度の遊技を可能とする再遊技処理等が行われる。
【０００４】
このような遊技機には、各部品に電力を供給可能な電源基板が設けられている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特許第７２５７７８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、遊技機では、ノイズが信号に与える影響を低減することが求められている。
【０００７】
本発明は、上記事情に鑑みてなされたもので、ノイズが信号に与える影響が低減された遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記目的を達成するために、本発明に係る遊技機は、

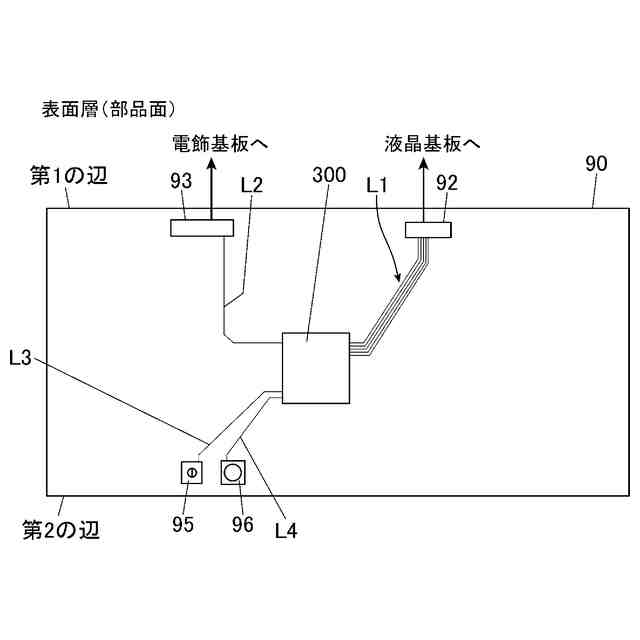

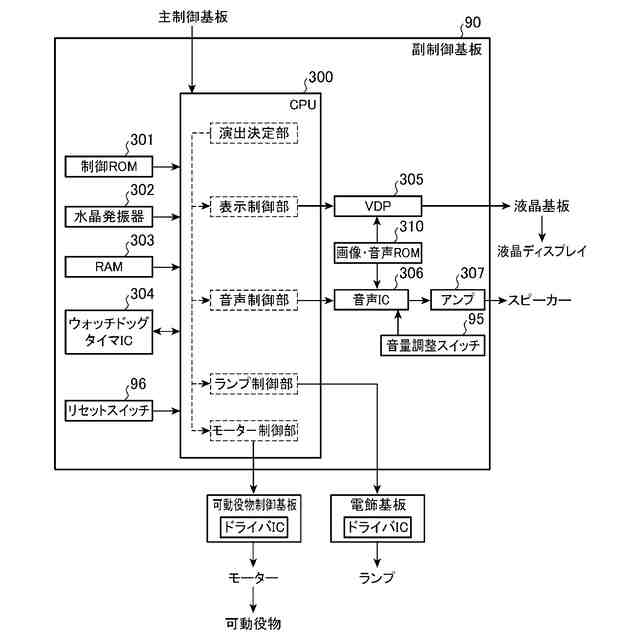

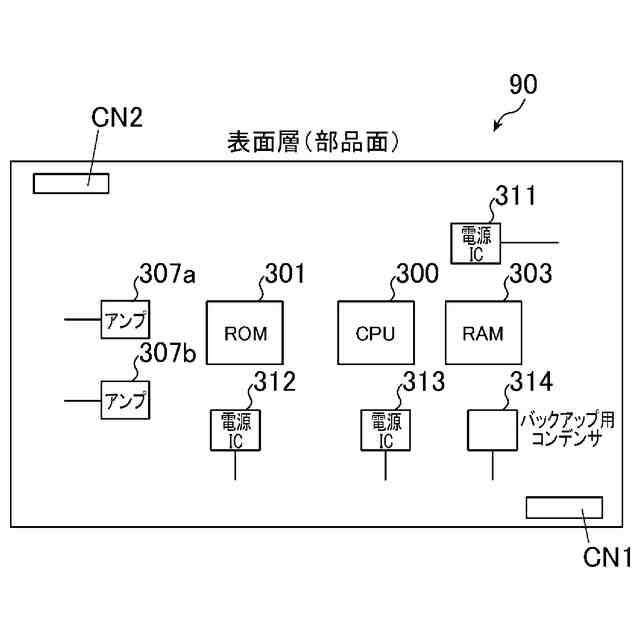

所定の部品（例えば電源ＩＣ３１１）が配置された特定基板（副制御基板９０）と、

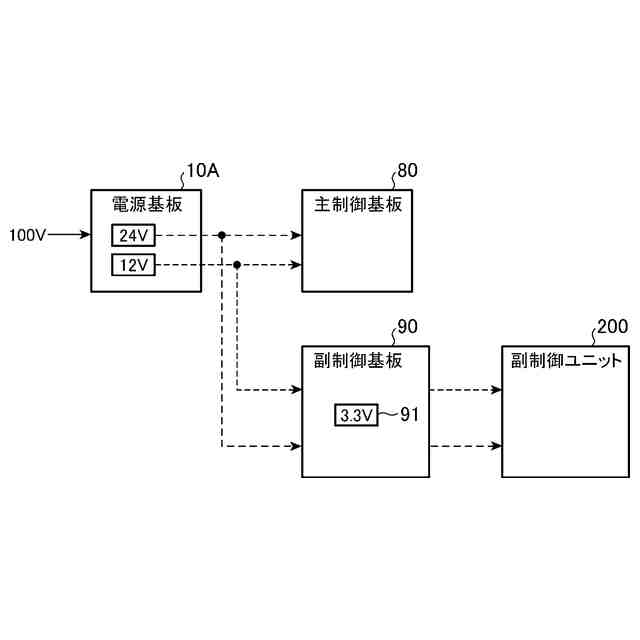

前記特定基板に電力を供給可能な電源基板（電源基板１０Ａ）と、を備え、
前記特定基板は、第１の層と第２の層とを備え、

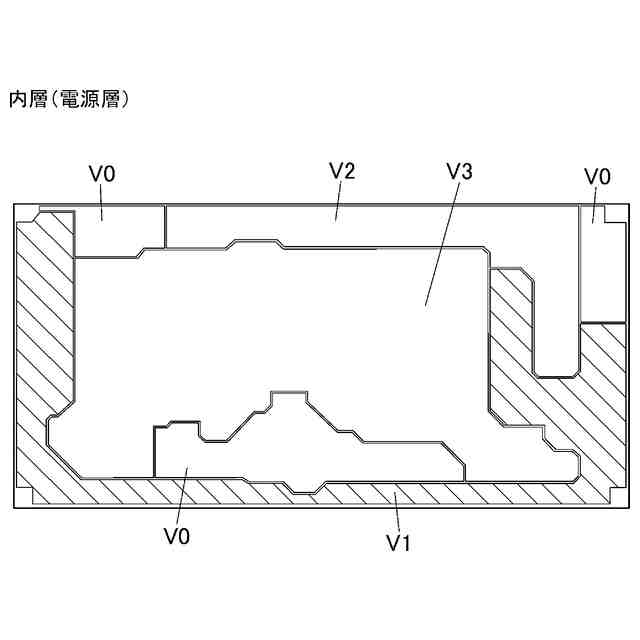

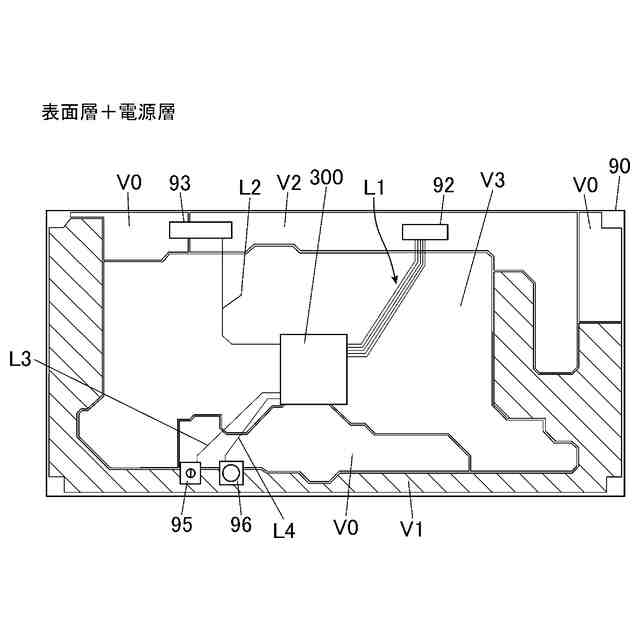

前記第２の層の外周側に、前記電源基板から供給された所定の電圧の電力を伝送する電源パターンが設けられ、
前記第１の層には、前記第２の層の前記電源パターンと電気的に接続され、前記所定の部品に前記電力を供給する特定配線（例えば特定配線Ｐ１）が、外側から内側に向かって延びるように設けられている。
電源基板から供給された所定の電圧の電力を伝送する配線はノイズの発生源となりやすい。本発明では、前記電源パターンを前記第２の層における外周側に設け、かつ、前記第１の層において前記電源パターンからの前記特定配線が、外側から内側に向かって延びるように構成し、前記第１の層において、前記所定の電圧の電力を伝送する配線を相対的に少なくしている（当該配線の面積を小さくしている）。本構成によれば、前記第１の層の中央側に設けられた信号線で送信される信号に、ノイズの影響が及ぶのを抑制できる。換言すると、ノイズが信号に与える影響を低減することができる。
【０００９】
また、本実施形態の遊技機において、
前記所定の部品は、前記所定の電圧の電力から前記所定の電圧よりも低い電圧の電力を生成する。このため、前記所定の部品で生成された前記所定の電圧よりも低い電圧の電力を、前記第１の層の中央側に配置された部品に供給することができる。
【発明の効果】
【００１０】
本発明によれば、ノイズが信号に与える影響を低減できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
