公開番号2025073314
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023183973
出願日2023-10-26
発明の名称遊技機
出願人株式会社平和
代理人個人,個人,個人,個人
主分類A63F 7/02 20060101AFI20250502BHJP(スポーツ;ゲーム;娯楽)
要約【課題】作業者等に与えるストレスを抑制可能な遊技機を提供する。
【解決手段】エラー制御手段は、循環球数過多エラーおよび循環球数過少エラーを報知可能な特定エラー報知可能状態と、循環球数過多エラーおよび前記循環球数過少エラーに係る新たな報知を行わない特定エラー非報知状態と、を設定可能であり、エラー制御手段は、特定エラー報知可能状態において、センサの遊技球の検知に係る所定状態が所定時間にわたって維持されたことに基づき、循環球数過多エラーまたは循環球数過少エラーの発生の報知を、演出制御手段に実行させ、エラー制御手段は、特定エラー報知可能状態において複数の終了条件のうちのいずれかが成立したことに基づき特定エラー報知可能状態を終了させ、特定エラー非報知状態を設定する。
【選択図】図13
特許請求の範囲【請求項１】
内部において遊技球を循環させることが可能な遊技機であって、
遊技領域を有する遊技盤と、
前記遊技領域に向けて遊技球を発射可能な発射手段と、
前記遊技領域から排出された遊技球が通過可能な第１通路と、
前記発射手段へ供給される遊技球が通過可能な第２通路と、
前記第１通路からの遊技球を前記第２通路へ揚送可能な揚送手段と、
前記第１通路に設けられ、遊技球を検知可能なセンサと、
循環球数が過多であることに係る循環球数過多エラーと、循環球数が過少であることに係る循環球数過少エラーと、を含むエラーを検出可能なエラー制御手段と、
演出の実行を制御する演出制御手段と、を備え、
前記演出制御手段は、前記エラー制御手段が検出したエラーの発生を報知することが可能であり、
前記エラー制御手段は、前記循環球数過多エラーおよび前記循環球数過少エラーを報知可能な特定エラー報知可能状態と、前記循環球数過多エラーおよび前記循環球数過少エラーに係る新たな報知を行わない特定エラー非報知状態と、を設定可能であり、
前記エラー制御手段は、前記特定エラー報知可能状態において、前記センサの遊技球の検知に係る所定状態が所定時間にわたって維持されたことに基づき、前記循環球数過多エラーまたは前記循環球数過少エラーの発生の報知を、前記演出制御手段に実行させ、
前記エラー制御手段は、前記特定エラー報知可能状態において複数の終了条件のうちのいずれかが成立したことに基づき前記特定エラー報知可能状態を終了させ、前記特定エラー非報知状態を設定する、遊技機。
続きを表示（約 240 文字）【請求項２】
前記エラー制御手段は、
遊技機の電源が投入されたことに基づき前記特定エラー非報知状態を設定する、請求項１に記載の遊技機。
【請求項３】
前記終了条件の１つとして、前記特定エラー報知可能状態が開始されてから特定時間が経過したという第１の終了条件がある、請求項１に記載の遊技機。
【請求項４】
前記終了条件の１つとして、前記特定エラー報知可能状態において遊技球の発射が検出されたという第２の終了条件がある、請求項１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
遊技機として、遊技球（遊技価値）が移動する遊技領域や、遊技球を遊技領域に発射する発射装置等を備えた、パチンコ遊技機が知られている。パチンコ遊技機は、遊技領域に設けられた始動口を備え、始動口への遊技球の進入が検出されると、特別図柄抽選が行われる。特別図柄抽選の結果が大当りである場合、遊技状態が特別遊技状態に移行し、特別遊技状態において複数回の特別遊技が実行される。各特別遊技では遊技領域に設けられている大入賞口が開状態に動作し、大入賞口への遊技球の進入に基づいて遊技球が払い出される。
【０００３】
また、パチンコ遊技機には、遊技者が遊技球に触れることなく遊技を進行可能な遊技機がある。この種の遊技機には、封入されている遊技球の数が適量であるか否かを判定可能なものがある（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－７４３８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、遊技機では、作業者等に与えるストレスを抑制することが求められている。
【０００６】
本発明は、前記事情に鑑みてなされたものであり、作業者等に与えるストレスを抑制可能な遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記目的を達成するために、本発明の遊技機は、
内部において遊技球を循環させることが可能な遊技機であって、
遊技領域（遊技領域４）を有する遊技盤（遊技盤６）と、
前記遊技領域に向けて遊技球を発射可能な発射手段（発射手段８２１）と、
前記遊技領域から排出された遊技球が通過可能な第１通路（第１通路８１４）と、
前記発射手段へ供給される遊技球が通過可能な第２通路（第２通路８１９）と、
前記第１通路からの遊技球を前記第２通路へ揚送可能な揚送手段（揚送手段８１５）と、
前記第１通路に設けられ、遊技球を検知可能なセンサ（過多センサ８２８、過少センサ８２９）と、
循環球数が過多であることに係る循環球数過多エラーと、循環球数が過少であることに係る循環球数過少エラーと、を含むエラーを検出可能なエラー制御手段（エラー制御手段２９８）と、
演出の実行を制御する演出制御手段（演出制御手段３００）と、を備え、
前記演出制御手段は、前記エラー制御手段が検出したエラーの発生を報知することが可能であり、
前記エラー制御手段は、前記循環球数過多エラーおよび前記循環球数過少エラーを報知可能な特定エラー報知可能状態（特定エラー監視状態）と、前記循環球数過多エラーおよび前記循環球数過少エラーに係る新たな報知を行わない特定エラー非報知状態（特定エラー非監視状態）と、を設定可能であり、
前記エラー制御手段は、前記特定エラー報知可能状態において、前記センサの遊技球の検知に係る所定状態が所定時間にわたって維持されたことに基づき、前記循環球数過多エラーまたは前記循環球数過少エラーの発生の報知を、前記演出制御手段に実行させ、
前記エラー制御手段は、前記特定エラー報知可能状態において複数の終了条件のうちのいずれかが成立したことに基づき前記特定エラー報知可能状態を終了させ、前記特定エラー非報知状態を設定する。
【０００８】
前記特定エラー報知可能状態では、前記循環球数過多エラーおよび前記循環球数過少エラーを報知可能であるが、前記特定エラー報知可能状態において複数の終了条件のうちのいずれかが成立したことに基づき前記特定エラー報知可能状態が終了し、前記特定エラー非報知状態が設定される。前記特定エラー非報知状態では、前記循環球数過多エラーおよび前記循環球数過少エラーが新たに報知されることはない。終了条件の成立に基づき前記特定エラー非報知状態が設定されるため、前記循環球数過多エラーまたは前記循環球数過少エラーの発生が報知される頻度を低くすることができる。このため、前記循環球数過多エラーまたは前記循環球数過少エラーの発生が報知されることによって、作業者等がストレスを感じるのを抑制できる。
【発明の効果】
【０００９】
本発明によれば、作業者等に与えるストレスを抑制することができる。
【図面の簡単な説明】
【００１０】

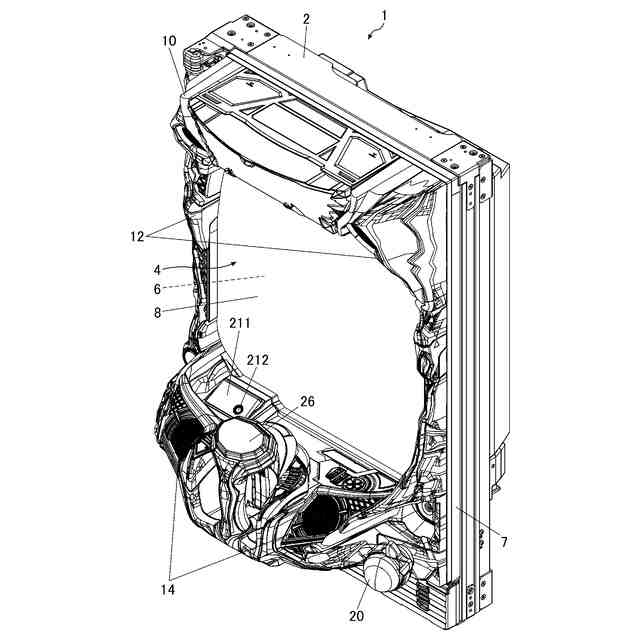

本発明の第１の実施の形態に係る遊技機の一例を示すもので、その外観構成を示す斜視図である。

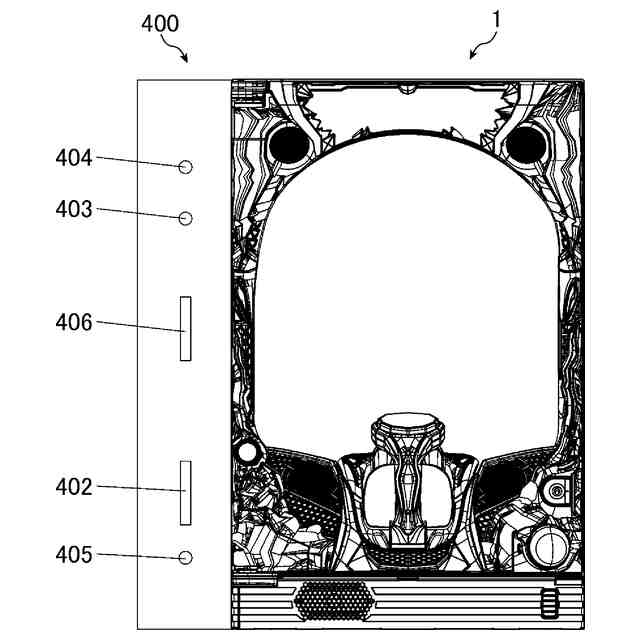

同、遊技機の外観構成を示す正面図である。
同、遊技盤の外観構成を示す正面図である。

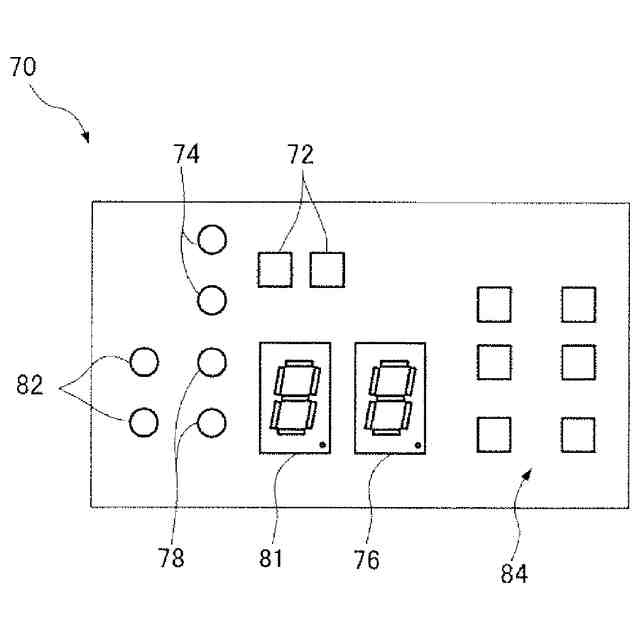

同、状態表示部の外観構成を示す正面図である。
同、遊技機の概略的な構成を示すブロック図である。

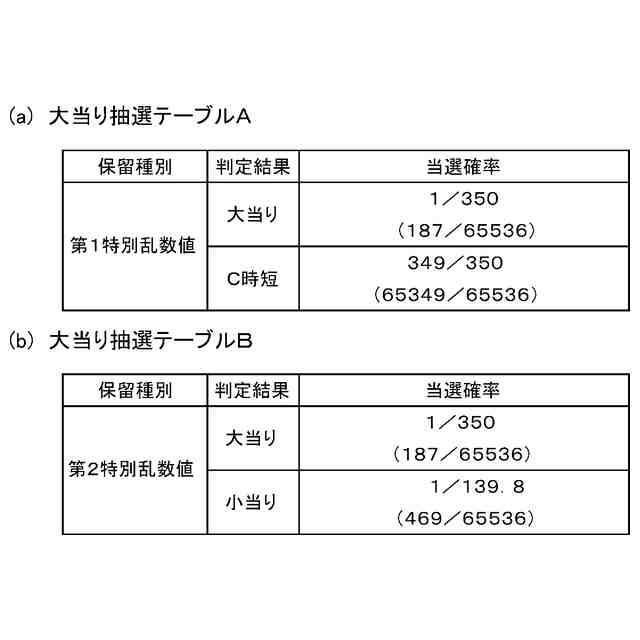

同、大当り抽選テーブルを示す図である。

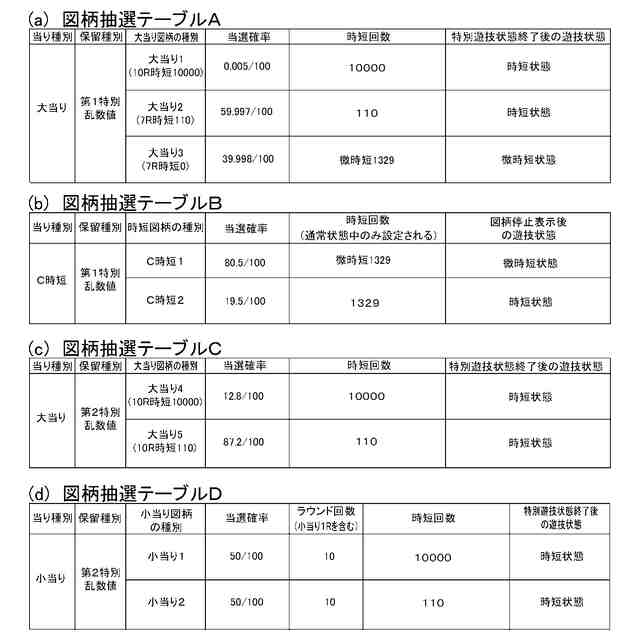

同、図柄抽選テーブルを示す図である。

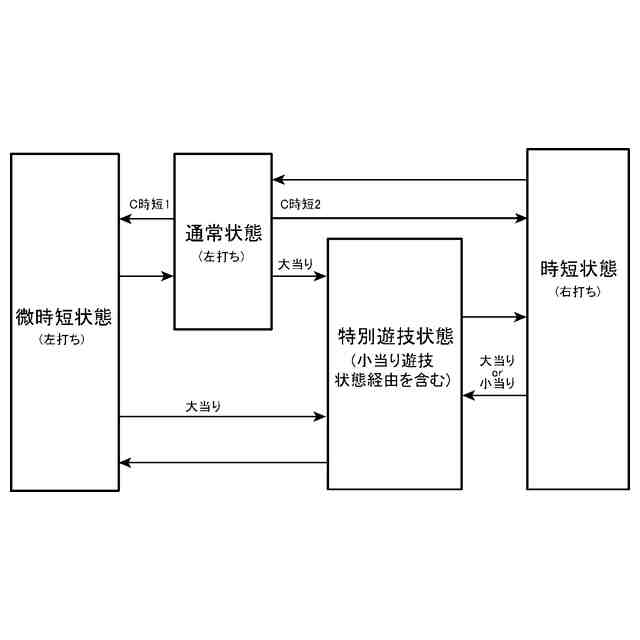

同、遊技状態の状態遷移図である。
同、内枠ユニットの下側を背面側から見た斜視図である。
同、図９において一部の部品を取り外した状態を示す図である。
同、エラーについて説明する図であり、（ａ）は正常状態を示し、（ｂ）は循環球数過多状態を示し、（ｃ）は循環球数過少状態を示す。
同、エラーの報知について説明する図であり、（ａ）は循環球数過多エラーに係る報知を示し、（ｂ）は循環球数過少エラーに係る報知を示し、（ｃ）は扉開放エラーに係る報知を示す。

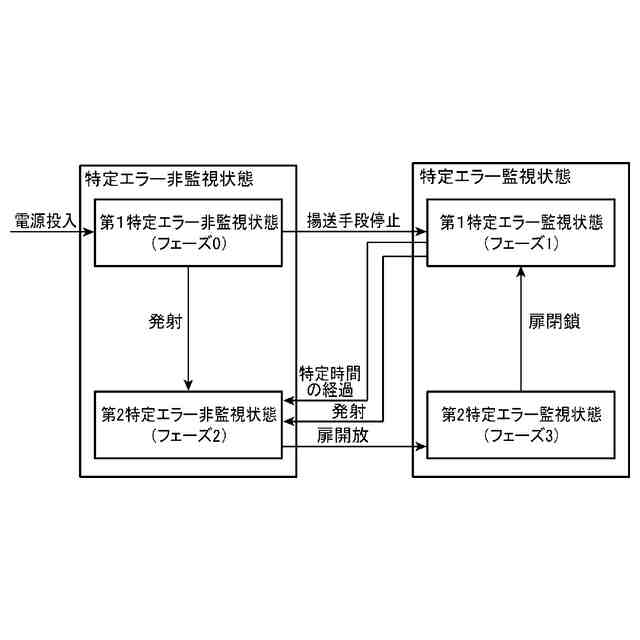

同、特定エラー監視状態および特定エラー非監視状態について説明するための図である。
本発明の第２の実施の形態に係る遊技機に適正球数の遊技球を投入した場合について説明する図であり、（ａ）は特定状態を示し、（ｂ）は発射循環対応後状態を示す。
同、適正球数の遊技球を投入した場合について説明する図であり、（ａ）は１球発射後状態を示し、（ｂ）は２球発射後状態を示し、（ｃ）は３球発射後状態を示す。
同、適正球数の遊技球を投入した場合について説明する図であり、（ａ）は一斉投入をした場合を示し、（ｂ）は１球ずつ投入した場合を示す。
同、適正球数より少ない数の遊技球を投入した場合について説明する図であり、（ａ）は１球ずつ投入した場合を示し、（ｂ）は一斉投入をした場合を示し、（ｃ）は発射循環対応後状態を示す。
同、適正球数より多い数の遊技球を投入した場合について説明する図であり、（ａ）は１球ずつ投入した場合を示し、（ｂ）は一斉投入をした場合を示し、（ｃ）は発射循環対応後状態を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
