公開番号2025121588
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017111
出願日2024-02-07
発明の名称遊技機
出願人株式会社平和
代理人弁理士法人青海国際特許事務所
主分類A63F 7/02 20060101AFI20250813BHJP(スポーツ;ゲーム;娯楽)
要約【課題】演出効果の低下を抑制する。
【解決手段】始動領域への遊技球の進入に基づいて所定情報を取得し、始動条件の成立により、所定情報に基づいて判定結果を導出し、判定結果を示唆する変動演出を実行可能であって、演出可動体を動作可能であり、始動条件の成立前に、所定情報に基づいて、判定結果に対応する事前判定結果を導出し、事前判定結果が所定の事前判定結果である場合に、所定タイミングまでの期間において所定単位時間で周期的に演出可動体を動作させる第1所定演出を実行可能であり、所定タイミングは、所定の事前判定結果が導出された所定情報に基づいて導出された判定結果を示唆する変動演出が開始してから、所定単位時間が経過する前に設定され、所定タイミングに到達すると、第1所定演出と演出可動体を動作させる態様が異なる第2所定演出を実行可能である。

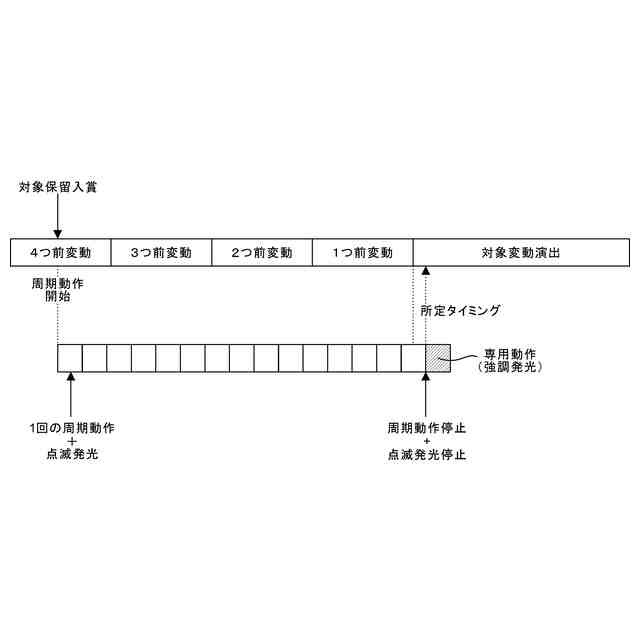

【選択図】図59
特許請求の範囲【請求項１】
始動領域への遊技球の進入に基づいて所定情報を取得する情報取得手段と、
始動条件の成立により、前記所定情報に基づいて判定結果を導出する判定手段と、
前記判定結果を示唆する変動演出を実行可能であって、演出可動体を動作可能である演出実行手段と、
前記始動条件の成立前に、前記所定情報に基づいて、前記判定結果に対応する事前判定結果を導出する事前判定手段と、
を備え、
前記演出実行手段は、
前記事前判定結果が所定の事前判定結果である場合に、所定タイミングまでの期間において、所定単位時間で周期的に前記演出可動体を動作させる第１所定演出を実行可能であり、
前記所定タイミングは、前記所定の事前判定結果が導出された前記所定情報に基づいて導出された前記判定結果を示唆する前記変動演出が開始してから、前記所定単位時間が経過する前であり、
前記所定タイミングに到達すると、前記第１所定演出と前記演出可動体を動作させる態様が異なる第２所定演出を実行可能であることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 5,100 文字）【背景技術】
【０００２】
従来、大当たりの当否判定の結果が変動演出によって遊技者に示唆される遊技機が普及している。変動演出は、予告演出等、さまざまな要素演出によって構成されており、各要素演出の実行有無や実行パターンにより、大当たりの信頼度が示唆される。特許文献１には、所謂先読み演出中に演出役物装置を動作可能な遊技機について開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１２０９０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、複数回の変動演出に跨って演出役物装置を継続的に動作させた場合、演出役物装置の動作態様によっては、遊技者に違和感を与えてしまい、演出効果が却って低下してしまうおそれがある。
【０００５】
本発明は、演出効果の低下を抑制することができる遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の遊技機は、
始動領域への遊技球の進入に基づいて所定情報を取得する情報取得手段と、
始動条件の成立により、前記所定情報に基づいて判定結果を導出する判定手段と、
前記判定結果を示唆する変動演出を実行可能であって、演出可動体を動作可能である演出実行手段と、
前記始動条件の成立前に、前記所定情報に基づいて、前記判定結果に対応する事前判定結果を導出する事前判定手段と、
を備え、
前記演出実行手段は、
前記事前判定結果が所定の事前判定結果である場合に、所定タイミングまでの期間において、所定単位時間で周期的に前記演出可動体を動作させる第１所定演出を実行可能であり、
前記所定タイミングは、前記所定の事前判定結果が導出された前記所定情報に基づいて導出された前記判定結果を示唆する前記変動演出が開始してから、前記所定単位時間が経過する前であり、
前記所定タイミングに到達すると、前記第１所定演出と前記演出可動体を動作させる態様が異なる第２所定演出を実行可能であることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、演出効果の低下を抑制することができる。
【図面の簡単な説明】
【０００８】
本実施形態に係る扉が開放された状態を示す遊技機の斜視図である。

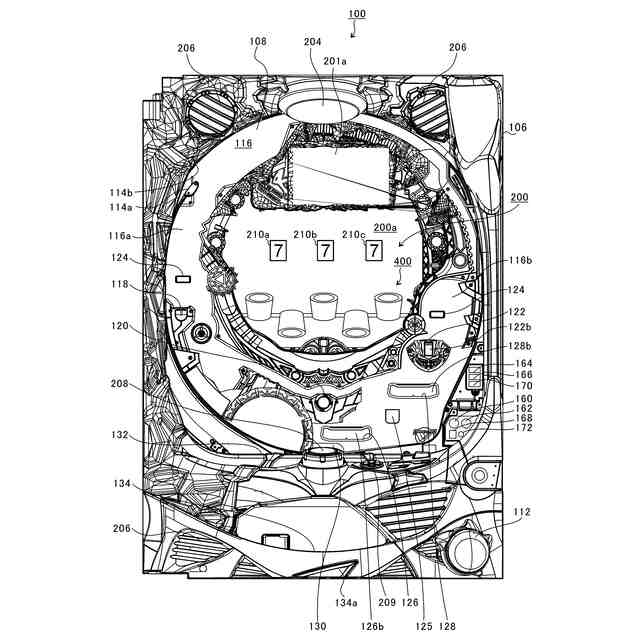

本実施形態に係る遊技機の正面図である。
本実施形態に係る遊技機のブロック図である。
本実施形態に係るメインＣＰＵが用いるメモリ領域のアドレスマップである。

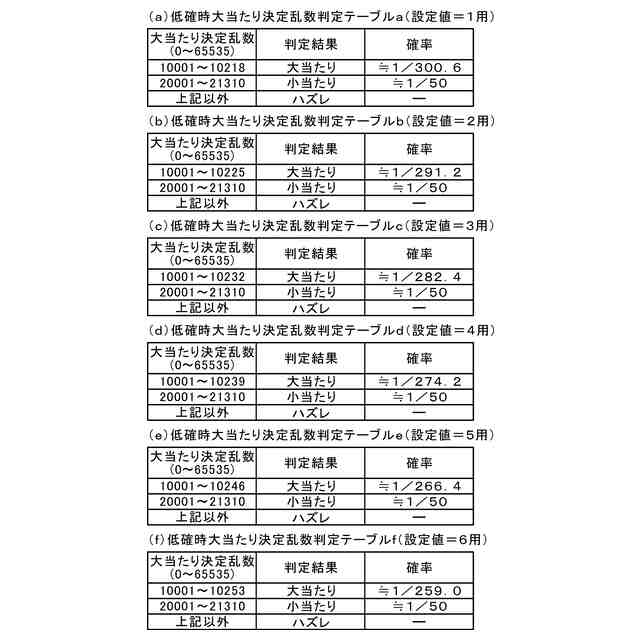

本実施形態に係る低確時大当たり決定乱数判定テーブルを説明する図である。

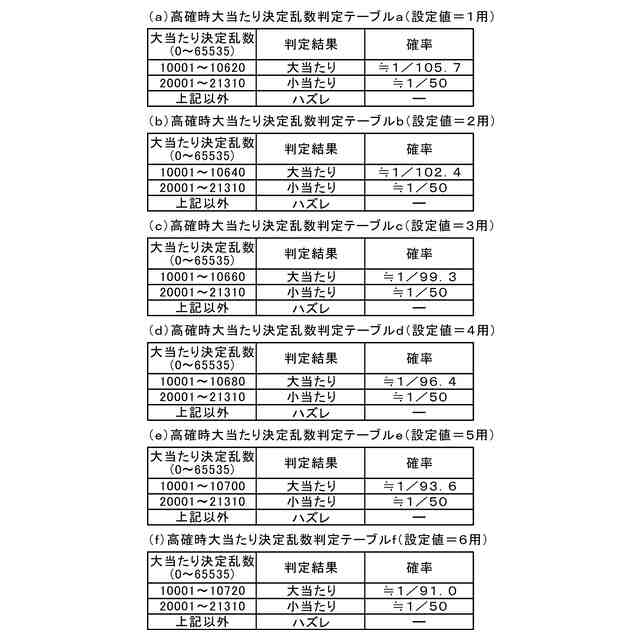

本実施形態に係る高確時大当たり決定乱数判定テーブルを説明する図である。
本実施形態に係る当たり図柄乱数判定テーブルを説明する図である。
本実施形態に係るリーチグループ決定乱数判定テーブルを説明する図である。
本実施形態に係るリーチモード決定乱数判定テーブルを説明する図である。
本実施形態に係る変動パターン乱数判定テーブルを説明する図である。
本実施形態に係る変動時間決定テーブルを説明する図である。
本実施形態に係る特別電動役物作動ラムセットテーブルを説明する図である。
本実施形態に係る大役遊技の終了後の遊技状態を設定するための遊技状態設定テーブルを説明する図である。
本実施形態に係る当たり決定乱数判定テーブルを説明する図である。
（ａ）は本実施形態に係る普通図柄変動時間データテーブルを説明する図であり、（ｂ）は本実施形態に係る開閉制御パターンテーブルを説明する図である。
本実施形態に係る遊技機状態フラグを説明する図である。
本実施形態に係る主制御基板におけるＣＰＵ初期化処理を説明する第１のフローチャートである。
本実施形態に係る主制御基板におけるＣＰＵ初期化処理を説明する第２のフローチャートである。
本実施形態に係る主制御基板におけるサブコマンド群セット処理を説明するフローチャートである。
本実施形態に係る主制御基板における電源断時退避処理を説明するフローチャートである。
本実施形態に係る主制御基板におけるタイマ割込み処理を説明するフローチャートである。
本実施形態に係る主制御基板における設定関連処理を説明するフローチャートである。
本実施形態に係る主制御基板におけるスイッチ管理処理を説明するフローチャートである。
本実施形態に係る主制御基板におけるゲート通過処理を説明するフローチャートである。
本実施形態に係る主制御基板における第１始動口通過処理を説明するフローチャートである。
本実施形態に係る主制御基板における第２始動口通過処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄乱数取得処理を説明するフローチャートである。
本実施形態に係る主制御基板における取得時演出判定処理を説明するフローチャートである。
本実施形態に係る特別遊技管理フェーズを説明する図である。
本実施形態に係る主制御基板における特別遊技管理処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄変動待ち処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄当たり判定処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄変動番号決定処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄変動中処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄停止図柄表示処理を説明するフローチャートである。
本実施形態に係る主制御基板における変動状態更新処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口開放前処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口開閉切替処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口開放制御処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口閉鎖有効処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口終了ウェイト処理を説明するフローチャートである。
本実施形態に係る普通遊技管理フェーズを説明する図である。
本実施形態に係る主制御基板における普通遊技管理処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通図柄変動待ち処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通図柄変動中処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通図柄停止図柄表示処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口開放前処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口開閉切替処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口開放制御処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口閉鎖有効処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口終了ウェイト処理を説明するフローチャートである。
本実施形態に係るリーチなし変動パターンの変動演出の一例を説明する図である。
本実施形態に係るノーマルリーチ変動パターンの変動演出の一例を説明する図である。
本実施形態に係る発展演出の一例を説明する第１の図である。
本実施形態に係る発展演出の一例を説明する第２の図である。
本実施形態に係る変動演出決定テーブルの一例を説明する図である。
本実施形態に係る演出役物装置の動作の一例を説明する図である。
本実施形態に係る先読み動作決定テーブルの一例を説明する図である。
本実施形態に係る先読み動作演出の一例を説明する図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第１の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第２の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第３の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第４の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第５の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第６の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第７の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第８の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第９の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第１０の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第１１の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第１２の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第１３の図である。
本実施形態に係る発展演出が実行される場合の演出役物装置の動作態様を説明する第１４の図である。
本実施形態に係る動作休止タイマ設定値決定テーブルの一例を説明する図である。
本実施形態に係るゾーン演出決定テーブルの一例を説明する図である。
本実施形態に係るチャンスアップ動作演出決定テーブルの一例を説明する図である。
本実施形態に係る副制御基板におけるサブＣＰＵ初期化処理を説明するフローチャートである。
本実施形態に係る副制御基板におけるサブタイマ割込み処理を説明するフローチャートである。
本実施形態に係る副制御基板における先読み指定コマンド受信処理を説明するフローチャートである。
本実施形態に係る副制御基板における変動コマンド受信処理を説明するフローチャートである。
本実施形態に係る副制御基板における補正処理を説明するフローチャートである。
本実施形態に係る副制御基板における特図停止指定コマンド受信処理を説明するフローチャートである。
本実施形態に係る副制御基板におけるタイムスケジュール管理処理を説明するフローチャートである。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照しながら、本発明に係る好適な実施例について詳細に説明する。かかる実施例に示す寸法、材料、その他具体的な数値等は、発明の理解を容易とするための例示にすぎず、特に断る場合を除き、本発明を限定するものではない。なお、本明細書および図面において、実質的に同一の機能、構成を有する要素については、同一の符号を付することにより重複説明を省略し、また本発明に直接関係のない要素は図示を省略する。
【００１０】
本発明の実施例の理解を容易にするため、本実施形態に係る遊技機の機械的構成、電気的構成、および、各基板における具体的な処理を説明する。
（【００１１】以降は省略されています）
