公開番号2025088948
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023203811
出願日2023-12-01
発明の名称遊技機
出願人株式会社平和
代理人個人,個人,個人,個人
主分類A63F 5/04 20060101AFI20250605BHJP(スポーツ;ゲーム;娯楽)
要約【課題】使用する制御ICの数が削減された遊技機を提供する。
【解決手段】第1ブロックにおける特定の色に係るラインと、第2ブロックにおける特定の色に係るラインとには、それぞれ異なるスイッチング回路が接続されており、第1ブロックにおける所定の色に係るラインと、第2ブロックにおける所定の色に係るラインとには、同じスイッチング回路が接続されており、特定の色に係るラインに接続されるスイッチング回路の個数が、所定の色に係るラインに接続されるスイッチング回路の個数よりも多くなっている。
【選択図】図11
特許請求の範囲【請求項１】
複数のフルカラーＬＥＤと、前記フルカラーＬＥＤの発光を制御する制御信号を出力可能な出力端子を備える制御ＩＣと、が配置された基板を備え、
前記フルカラーＬＥＤは、特定の色と、前記特定の色以外の所定の色と、で発光可能であり、
所定数の前記フルカラーＬＥＤが直列に接続されてなる単位をブロックとすると、複数の前記ブロックは、互いに並列に接続されており、
前記ブロックの一端側は、電源ラインに接続されており、
前記ブロックの他端側と前記出力端子との間に、前記制御信号に応じてスイッチングを行うスイッチング回路が接続されており、
複数の前記ブロックには、第１ブロックと第２ブロックとが含まれ、
前記第１ブロックにおける前記特定の色に係るラインと、前記第２ブロックにおける前記特定の色に係るラインとには、それぞれ異なる前記スイッチング回路が接続されており、
前記第１ブロックにおける前記所定の色に係るラインと、前記第２ブロックにおける前記所定の色に係るラインとには、同じ前記スイッチング回路が接続されており、
前記特定の色に係るラインに接続される前記スイッチング回路の個数が、前記所定の色に係るラインに接続される前記スイッチング回路の個数よりも多くなっている、遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
遊技機として、遊技球（遊技価値）が移動する遊技領域や、遊技球を遊技領域に発射する発射装置等を備えた、パチンコ遊技機が知られている。パチンコ遊技機は、遊技領域に設けられた始動口を備え、始動口への遊技球の進入が検出されると、特別図柄抽選が行われる。特別図柄抽選の結果が大当たりである場合、遊技状態が特別遊技状態に移行し、特別遊技状態において複数回の特別遊技が実行される。各特別遊技では遊技領域に設けられている大入賞口が開状態に動作し、大入賞口への遊技球の進入に基づいて遊技球が払い出される。
【０００３】
また、遊技機として、外周面に複数の図柄が配列された複数のリール、スタートレバーおよびストップボタン等を備えた、スロットマシンが知られている。スロットマシンでは、遊技開始操作に基づきリールの回転が開始するとともに、抽選テーブルを用いた内部抽選が行われる。各リールが停止したときに内部抽選に当選した当選役に対応する図柄組合せが表示され、当選役が入賞となると、入賞した当選役に対応する処理として、例えば、メダル（遊技価値）を払い出すメダル払出処理や、メダルを新たに消費することなく再度の遊技を可能とする再遊技処理等が行われる。
【０００４】

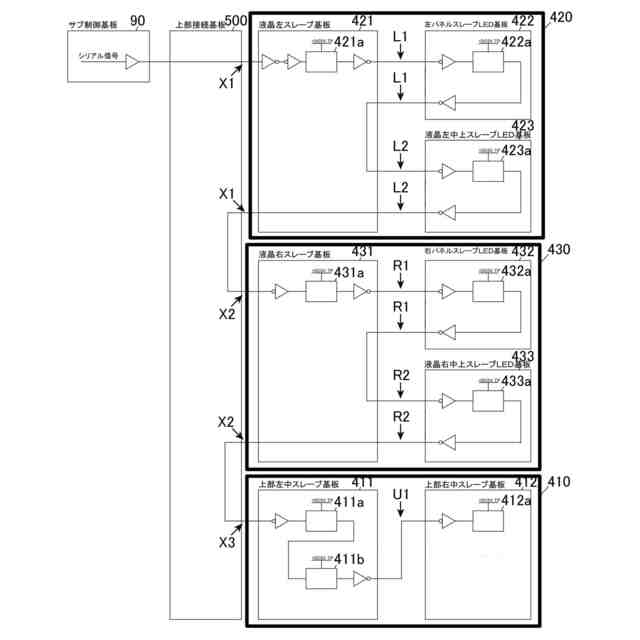

このような遊技機には、ＬＥＤドライバが設けられたＬＥＤ基板を備えるものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－２０２０２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、遊技機では、使用する制御ＩＣの数を削減することが求められている。
【０００７】
本発明は、上記事情に鑑みてなされたもので、使用する制御ＩＣの数が削減された遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記目的を達成するために、本発明に係る遊技機は、

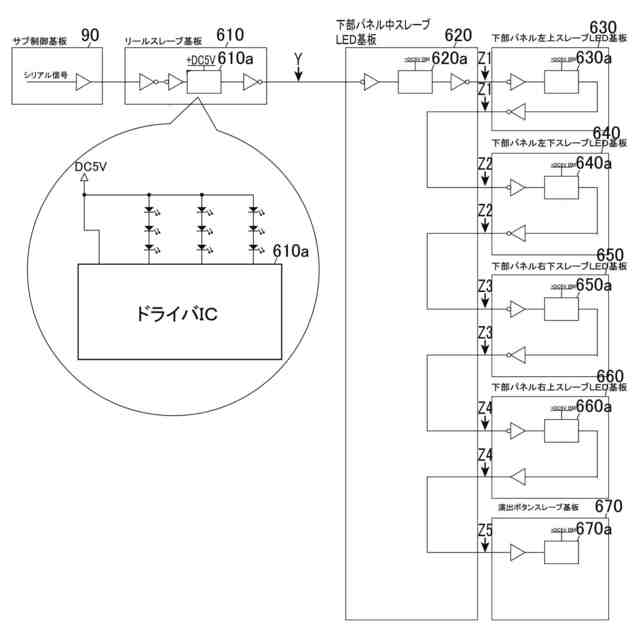

複数のフルカラーＬＥＤと、前記フルカラーＬＥＤの発光を制御する制御信号を出力可能な出力端子を備える制御ＩＣ（ドライバＩＣ６２０ａ）と、が配置された基板（下部パネル中スレーブＬＥＤ基板６２０）を備え、
前記フルカラーＬＥＤは、特定の色と、前記特定の色以外の所定の色と、で発光可能であり、
所定数の前記フルカラーＬＥＤが直列に接続されてなる単位をブロックとすると、複数の前記ブロックは、互いに並列に接続されており、
前記ブロックの一端側は、電源ラインに接続されており、
前記ブロックの他端側と前記出力端子との間に、前記制御信号に応じてスイッチングを行うスイッチング回路（ＮＰＮ型トランジスタ７０１ａ，７０１ｂ，７０３）が接続されており、
複数の前記ブロックには、第１ブロック（ブロックＣ）と第２ブロック（ブロックＤ）とが含まれ、

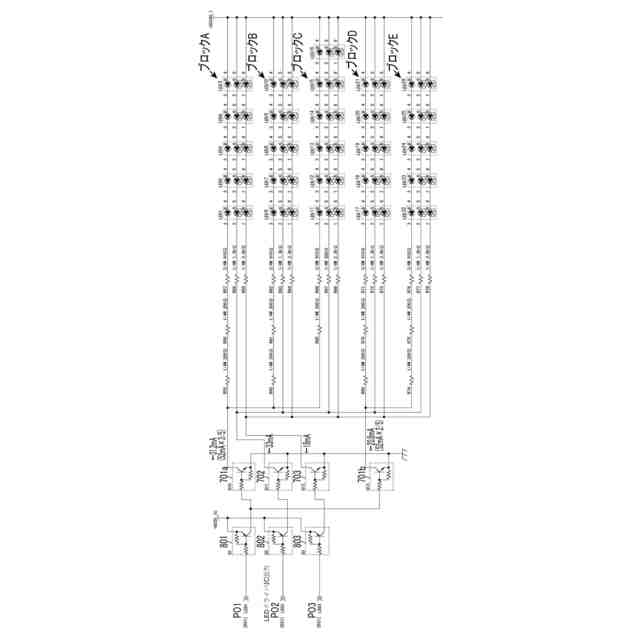

前記第１ブロックにおける前記特定の色（赤色）に係るラインと、前記第２ブロックにおける前記特定の色に係るラインとには、それぞれ異なる前記スイッチング回路（ＮＰＮ型トランジスタ７０１ａ，７０１ｂ）が接続されており、
前記第１ブロックにおける前記所定の色（青色）に係るラインと、前記第２ブロックにおける前記所定の色に係るラインとには、同じ前記スイッチング回路（ＮＰＮ型トランジスタ７０３）が接続されており、
前記特定の色に係るラインに接続される前記スイッチング回路の個数が、前記所定の色に係るラインに接続される前記スイッチング回路の個数よりも多くなっている。
【０００９】
１つ制御ＩＣの出力で、制御ＩＣの出力の最大値（例えば３０ｍＡ）を超える所定の電流値を発光に必要とする多数のＬＥＤを点灯させることができる。換言すると、１つの制御ＩＣで、より多くの数のＬＥＤを点灯させることができる。これにより、基板に配置する制御ＩＣの数を削減することができる。
【発明の効果】
【００１０】
本発明によれば、使用する制御ＩＣの数を削減できる。
【図面の簡単な説明】
