公開番号2025136054
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034224
出願日2024-03-06
発明の名称遊技機
出願人株式会社平和
代理人個人,個人
主分類A63F 7/02 20060101AFI20250911BHJP(スポーツ;ゲーム;娯楽)
要約【課題】 演出に関する処理負荷を軽減する。
【解決手段】 パチンコ機1では、所定条件の成立(遊技情報の取得)に伴い事前判定を実行することが可能な主制御基板200(ステップS9-8)と、事前判定の結果を示唆する先読み予告演出を実行することが可能な演出制御基板300と、を備えている。そして、第1のフレームレート(30FPS)より高い第2のフレームレート(60FPS)に基づく表示の実行中において、先読み予告演出に関する所定の処理(ステップS33-5~S33-7)の実行が禁止される。
【選択図】 図41
特許請求の範囲【請求項1】
所定条件の成立に伴い事前遊技判定を実行することが可能な事前遊技判定手段と、
前記事前遊技判定の結果を示唆する示唆演出を実行することが可能な演出制御手段と、を備え、
第1のフレームレートより高い第2のフレームレートに基づく表示の実行中において、前記示唆演出に関する所定の処理の実行が禁止されることを特徴とする遊技機。
続きを表示(約 110 文字)【請求項2】
前記第2のフレームレートに基づく表示の実行中に、前記所定条件が成立した場合、前記第2のフレームレートに基づく表示の終了後に、前記所定の処理が実行されることを特徴とする請求項1に記載の遊技機。

発明の詳細な説明【技術分野】
【0001】
本発明は、各種の表示を実行する遊技機に関する。
続きを表示(約 2,800 文字)【背景技術】
【0002】
従来、各種の表示を実行する遊技機が知られている(特許文献1参照)。
この遊技機では、第1のフレームレートに基づく表示と、第1のフレームレートより高い第2のフレームレートに基づく表示と、を実行することが可能となっている。
【先行技術文献】
【特許文献】
【0003】
特開2020-146174号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、従来の遊技機では、第2のフレームレートに基づく表示の実行中において、処理負荷が増大する恐れがある。
本発明の課題は、演出に関する処理負荷を軽減することにある。
【課題を解決するための手段】
【0005】
上記目的を達成するために、第一の発明に係る遊技機は、所定条件の成立に伴い事前遊技判定を実行することが可能な事前遊技判定手段と、前記事前遊技判定の結果を示唆する示唆演出を実行することが可能な演出制御手段と、を備え、第1のフレームレートより高い第2のフレームレートに基づく表示の実行中において、前記示唆演出に関する所定の処理の実行が禁止されることを特徴とする。
第一の発明に係る遊技機では、処理負荷が増大する第2のフレームレートに基づく表示の実行中において、示唆演出に関する所定の処理の実行が禁止される。これによって、演出に関する処理負荷を軽減することが可能となる。
【0006】
第二の発明に係る遊技機は、第一の発明に係る遊技機において、前記第2のフレームレートに基づく表示の実行中に、前記所定条件が成立した場合、前記第2のフレームレートに基づく表示の終了後に、前記所定の処理が実行されることを特徴とする。
第二の発明に係る遊技機では、第2のフレームレートに基づく表示の終了後において、示唆演出を実行することが可能となり、演出性の低下を抑制することが可能となる。
【発明の効果】
【0007】
本発明によれば、演出に関する処理負荷を軽減することが可能となる。
【図面の簡単な説明】
【0008】
パチンコ機の全体構成を示す斜視図である。

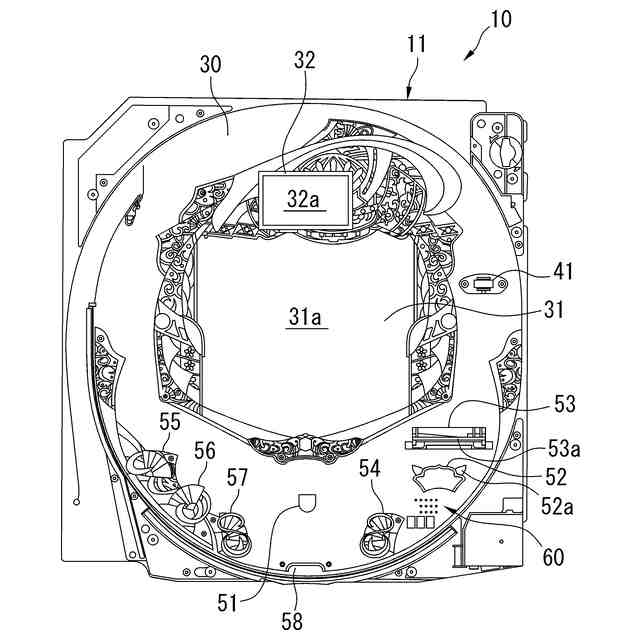

遊技盤の正面を示し、特に説明に必要な部分を模式的に示した図である。

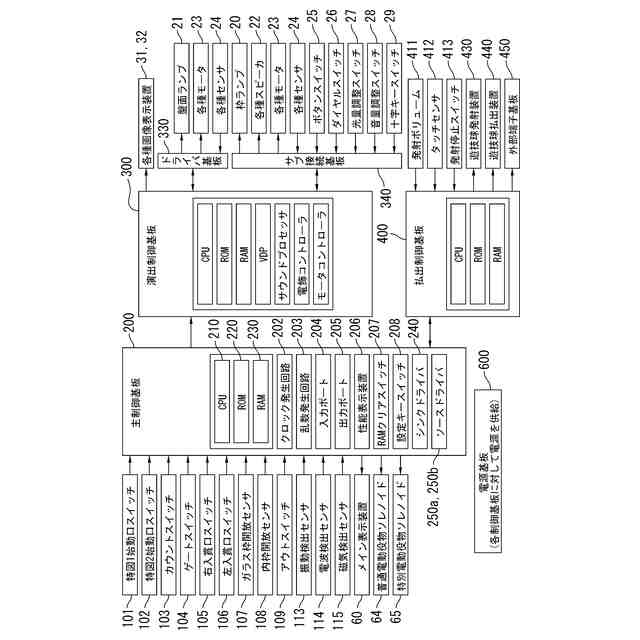

パチンコ機の制御系の構成を示すブロック図である。
発射条件検出回路及び発射制御回路の構成を示すブロック図である。
演出制御基板の構成を示すブロック図である。
CPU210が使用するメモリ領域のアドレスマップである。
CPU初期化処理を示すフローチャートである。

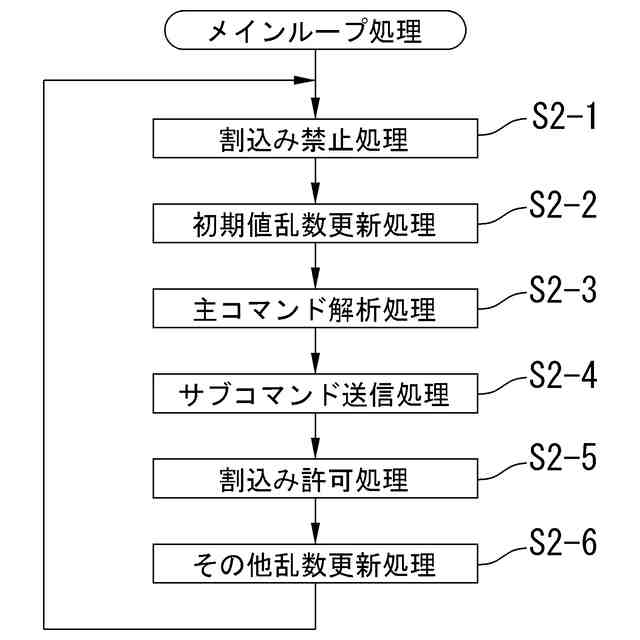

メインループ処理を示すフローチャートである。

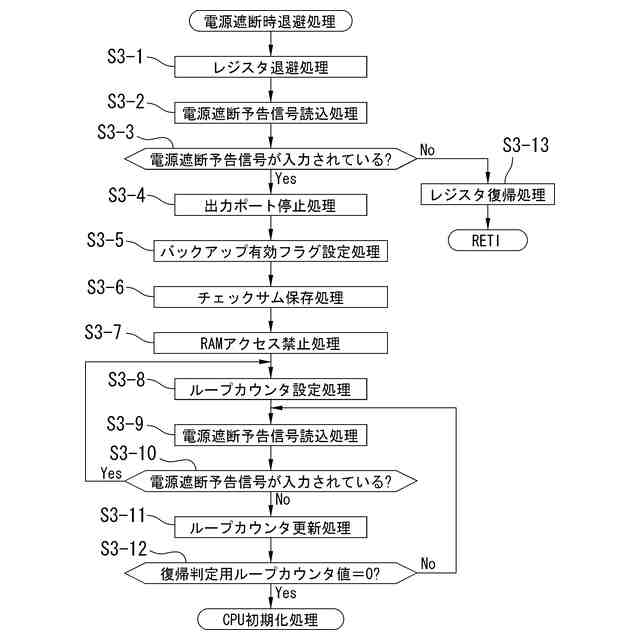

電源遮断時退避処理を示すフローチャートである。
タイマ割込み処理を示すフローチャートである。
ダイナミックポート出力処理を示すフローチャートである。
性能表示装置出力処理を示すフローチャートである。
設定関連処理を示すフローチャートである。
スイッチ管理処理を示すフローチャートである。
普図始動球検出処理を示すフローチャートである。
特図1始動球検出処理を示すフローチャートである。
特図2始動球検出処理を示すフローチャートである。
特別図柄乱数取得処理を示すフローチャートである。
特別遊技管理処理を示すフローチャートである。
特図変動待ち処理を示すフローチャートである。
特図変動中処理を示すフローチャートである。
特図停止中処理を示すフローチャートである。
大入賞口開放前処理を示すフローチャートである。
特別電役開閉切替処理を示すフローチャートである。
大入賞口開放制御処理を示すフローチャートである。
大入賞口閉鎖有効処理を示すフローチャートである。
大入賞口開放終了ウェイト処理を示すフローチャートである。
普通遊技管理処理を示すフローチャートである。
普図変動待ち処理を示すフローチャートである。
普図変動中処理を示すフローチャートである。
普図停止中処理を示すフローチャートである。
普通電動役物開放前処理を示すフローチャートである。
普通電役開閉切替処理を示すフローチャートである。
普通電動役物開放制御処理を示すフローチャートである。
普通電動役物閉鎖有効処理を示すフローチャートである。
普通電動役物開放終了ウェイト処理を示すフローチャートである。
性能表示装置制御処理を示すフローチャートである。
演出制御処理を示すフローチャートである。
コマンド解析処理を示すフローチャートである。
保留コマンド受信処理を示すフローチャートである。
先読みコマンド受信処理を示すフローチャートである。
変動コマンド受信処理を示すフローチャートである。
停止コマンド受信処理を示すフローチャートである。
オープニングコマンド受信処理を示すフローチャートである。
液晶描画処理を示すフローチャートである。
メッセージ解析処理を示すフローチャートである。
シーンデータ解析処理を示すフローチャートである。
モーションデータ解析処理を示すフローチャートである。
描画コマンド構築処理を示すフローチャートである。
30FPS動作・60FPS動作の実行タイミングを示す図である。
【発明を実施するための形態】
【0009】
以下、本発明の実施形態について図面を参照しながら説明する。
本実施形態では、本発明に係る遊技機を、パチンコ機1に適用している。
【0010】
(パチンコ機1の全体構成)
まず、パチンコ機1の全体構成を説明する。
図1は、パチンコ機の全体構成を示す斜視図である。パチンコ機1は、外枠ユニット2と、内枠ユニット3と、一体扉ユニット4と、遊技盤ユニット10と、を含んで構成されている。
外枠ユニット2、内枠ユニット3及び一体扉ユニット4は、ヒンジ機構を介して、互いに固定されている。これによって、内枠ユニット3は、外枠ユニット2に対して開閉することが可能となっている。また、一体扉ユニット4は、内枠ユニット3及び外枠ユニット2のそれぞれに対して開閉することが可能となっている。
(【0011】以降は省略されています)
