公開番号2025143948
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043477
出願日2024-03-19
発明の名称遊技機
出願人株式会社平和
代理人弁理士法人青海国際特許事務所
主分類A63F 7/02 20060101AFI20250925BHJP(スポーツ;ゲーム;娯楽)
要約【課題】演出効果の低下を抑制する。
【解決手段】遊技中に第1の演出および第2の演出を含む複数の演出を実行する演出実行手段と、前記演出中に音声データを実行し、音声の出力制御を行う音声制御手段と、を備える。前記音声データには、前記第1の演出で実行される第1の音声データと、所定の領域に保持され、前記第2の演出で実行され、所定の音声を出力させる、あるいは、所定の音声の出力を停止させる第2の音声データと、が含まれる。前記音声制御手段は、前記第1の演出中に、前記第1の音声データを実行し、前記第1の演出の実行に伴い、前記所定の領域から前記第2の音声データを消去し、前記第2の演出中に、前記所定の領域に保持された前記第2の音声データを実行する。
【選択図】図68
特許請求の範囲【請求項１】
遊技中に第１の演出および第２の演出を含む複数の演出を実行する演出実行手段と、
前記演出中に音声データを実行し、音声の出力制御を行う音声制御手段と、
を備え、
前記音声データには、
前記第１の演出で実行される第１の音声データと、
所定の領域に保持され、前記第２の演出で実行され、所定の音声を出力させる、あるいは、所定の音声の出力を停止させる第２の音声データと、
が含まれ、
前記音声制御手段は、
前記第１の演出中に、前記第１の音声データを実行し、
前記第１の演出の実行に伴い、前記所定の領域から前記第２の音声データを消去し、
前記第２の演出中に、前記所定の領域に保持された前記第２の音声データを実行する、
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 4,600 文字）【背景技術】
【０００２】
従来、始動口に遊技球が入球したことに基づいて保留が取得されるとともに、取得された保留に基づいて大役抽選が行われ、この大役抽選で大当たりに当選すると、大入賞口が開放される大役遊技が実行される遊技機が知られている。遊技中には、例えば特許文献１に示されるように、大当たりの当選期待度を示唆するさまざまな演出が実行され、演出に沿った音声が出力される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－６９６７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
遊技中には複数の演出が重複して実行され得るが、重複する演出の内容や実行タイミングによっては、演出中に出力される音声に違和感が生じてしまい、演出効果が低下するという課題がある。
【０００５】
本発明は、演出効果の低下を抑制することが可能な遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の遊技機は、
遊技中に第１の演出および第２の演出を含む複数の演出を実行する演出実行手段と、
前記演出中に音声データを実行し、音声の出力制御を行う音声制御手段と、
を備え、
前記音声データには、
前記第１の演出で実行される第１の音声データと、
所定の領域に保持され、前記第２の演出で実行され、所定の音声を出力させる、あるいは、所定の音声の出力を停止させる第２の音声データと、
が含まれ、
前記音声制御手段は、
前記第１の演出中に、前記第１の音声データを実行し、
前記第１の演出の実行に伴い、前記所定の領域から前記第２の音声データを消去し、
前記第２の演出中に、前記所定の領域に保持された前記第２の音声データを実行する、
ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、演出効果の低下を抑制することが可能となる。
【図面の簡単な説明】
【０００８】

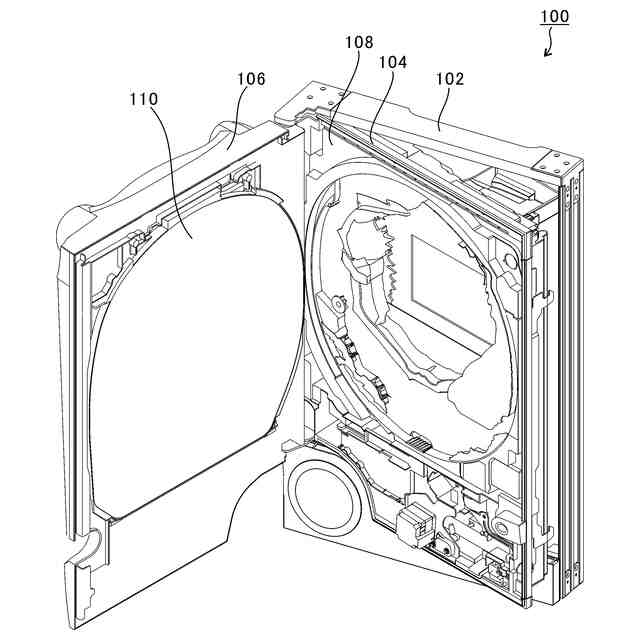

本実施形態に係る扉が開放された状態を示す遊技機の斜視図である。

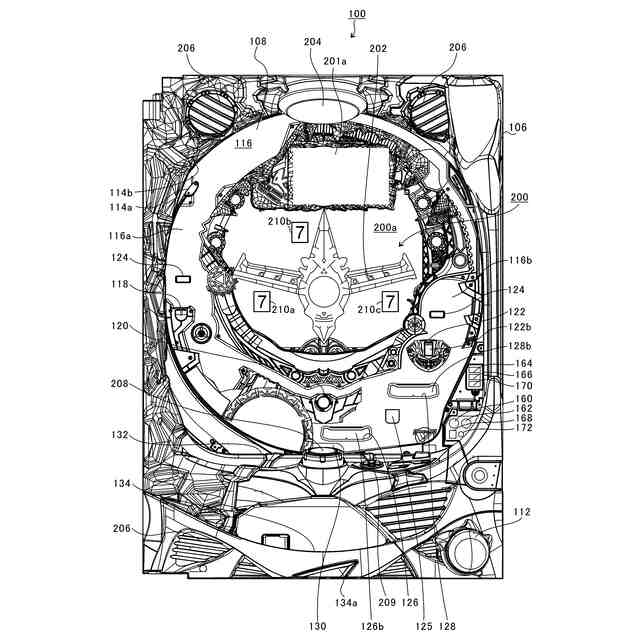

本実施形態に係る遊技機の正面図である。
本実施形態に係る遊技機のブロック図である。

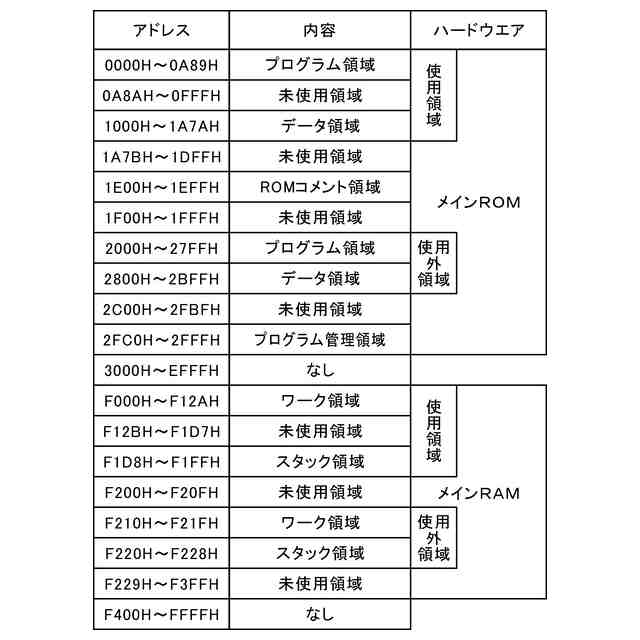

本実施形態に係るメインＣＰＵが用いるメモリ領域のアドレスマップである。

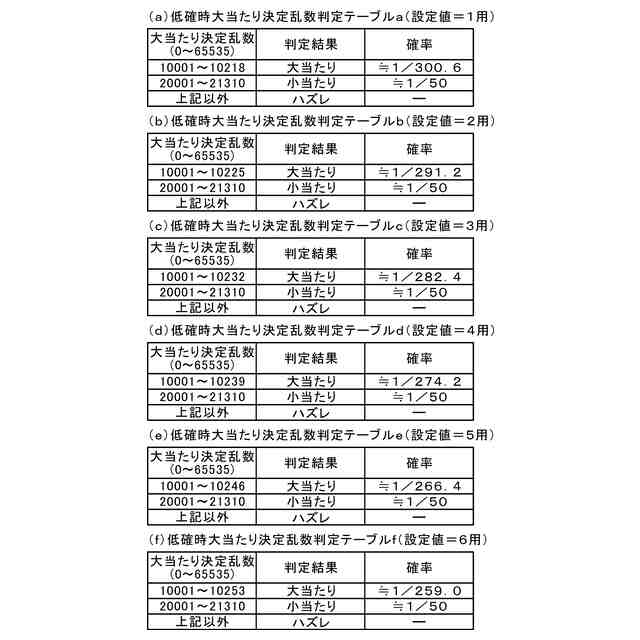

本実施形態に係る低確時大当たり決定乱数判定テーブルを説明する図である。

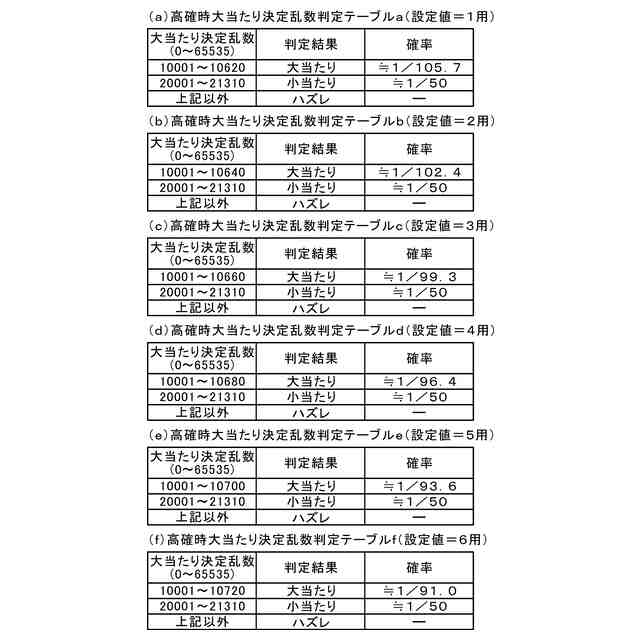

本実施形態に係る高確時大当たり決定乱数判定テーブルを説明する図である。

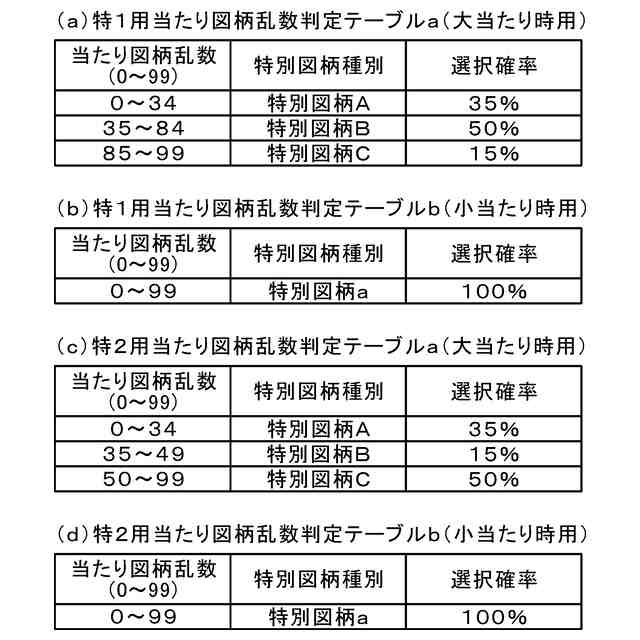

本実施形態に係る当たり図柄乱数判定テーブルを説明する図である。

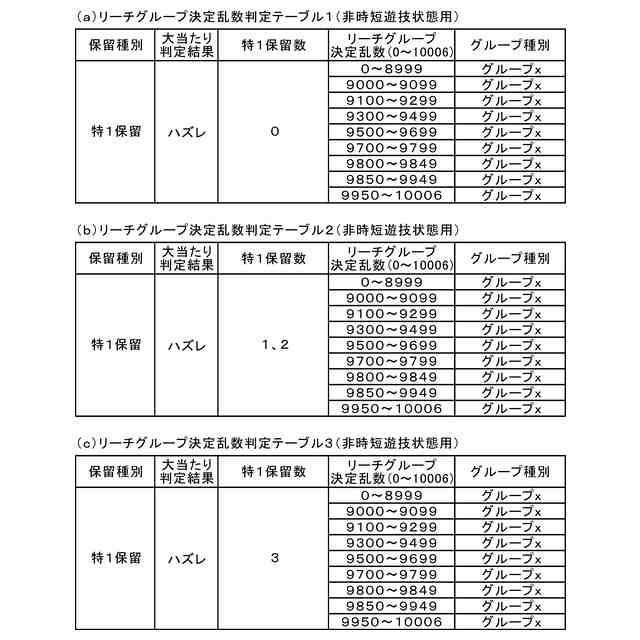

本実施形態に係るリーチグループ決定乱数判定テーブルを説明する図である。

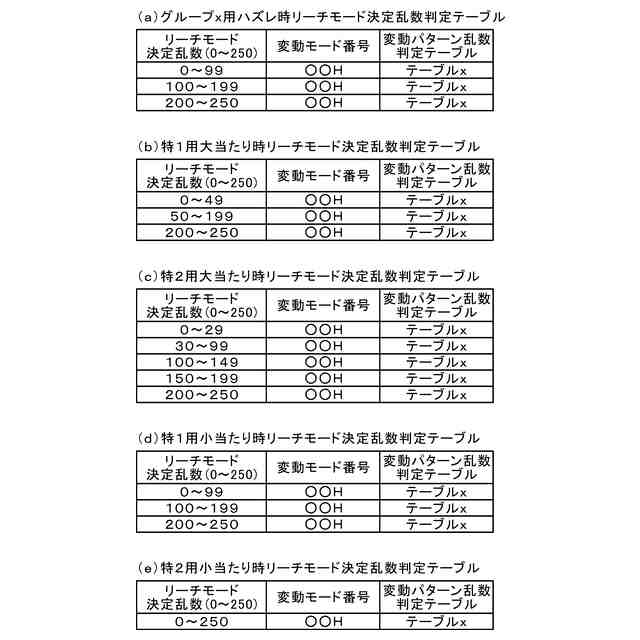

本実施形態に係るリーチモード決定乱数判定テーブルを説明する図である。
本実施形態に係る変動パターン乱数判定テーブルを説明する図である。
本実施形態に係る変動時間決定テーブルを説明する図である。
本実施形態に係る特別電動役物作動ラムセットテーブルを説明する図である。
本実施形態に係る大役遊技の終了後の遊技状態を設定するための遊技状態設定テーブルを説明する図である。
本実施形態に係る当たり決定乱数判定テーブルを説明する図である。
（ａ）は本実施形態に係る普通図柄変動時間データテーブルを説明する図であり、（ｂ）は本実施形態に係る開閉制御パターンテーブルを説明する図である。
本実施形態に係る遊技機状態フラグを説明する図である。
本実施形態に係る主制御基板におけるＣＰＵ初期化処理を説明する第１のフローチャートである。
本実施形態に係る主制御基板におけるＣＰＵ初期化処理を説明する第２のフローチャートである。
本実施形態に係る主制御基板におけるサブコマンド群セット処理を説明するフローチャートである。
本実施形態に係る主制御基板における電源断時退避処理を説明するフローチャートである。
本実施形態に係る主制御基板におけるタイマ割込み処理を説明するフローチャートである。
本実施形態に係る主制御基板における設定関連処理を説明するフローチャートである。
本実施形態に係る主制御基板におけるスイッチ管理処理を説明するフローチャートである。
本実施形態に係る主制御基板におけるゲート通過処理を説明するフローチャートである。
本実施形態に係る主制御基板における第１始動口通過処理を説明するフローチャートである。
本実施形態に係る主制御基板における第２始動口通過処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄乱数取得処理を説明するフローチャートである。
本実施形態に係る主制御基板における取得時演出判定処理を説明するフローチャートである。
本実施形態に係る特別遊技管理フェーズを説明する図である。
本実施形態に係る主制御基板における特別遊技管理処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄変動待ち処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄当たり判定処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄変動番号決定処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄変動中処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄停止図柄表示処理を説明するフローチャートである。
本実施形態に係る主制御基板における変動状態更新処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口開放前処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口開閉切替処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口開放制御処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口閉鎖有効処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口終了ウェイト処理を説明するフローチャートである。
本実施形態に係る普通遊技管理フェーズを説明する図である。
本実施形態に係る主制御基板における普通遊技管理処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通図柄変動待ち処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通図柄変動中処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通図柄停止図柄表示処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口開放前処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口開閉切替処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口開放制御処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口閉鎖有効処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口終了ウェイト処理を説明するフローチャートである。
本実施形態に係るリーチなし変動パターンの変動演出の一例を説明する図である。
本実施形態に係るノーマルリーチ変動パターンの変動演出の一例を説明する図である。
本実施形態に係るハズレ時の発展リーチ変動パターンの変動演出の一例を説明する図である。
本実施形態に係る大当たり時の発展リーチ変動パターンの変動演出の一例を説明する図である。
本実施形態に係るリーチ発展演出が２回実行される場合の変動演出の一例を説明する図である。
本実施形態に係る擬似連続リーチ変動パターンの変動演出の一例を説明する図である。
本実施形態に係る特定リーチ変動パターンの変動演出の一例を説明する図である。
特定演出におけるＢＧＭの音量を説明する図である。
本実施形態に係る変動演出決定テーブルを説明する図である。
保留表示演出の一例を説明する図である。
（ａ）は最終保留表示パターン決定テーブルを説明する図であり、（ｂ）は１つ前保留表示パターン決定テーブルを説明する図である。
先読み無音演出の一例を説明する図である。
先読み無音演出決定テーブルを説明する図である。
比較例の先読み無音演出および特定リーチ変動パターンの変動演出の制御処理を説明する図である。
比較例の先読み無音演出および特定リーチ変動パターンの変動演出が並行して実行される場合のＢＧＭの出力を説明する図である。
サブＲＡＭの特定バッファ領域を説明する図である。
本実施形態の先読み無音演出および特定リーチ変動パターンの変動演出の制御処理を説明する図である。
本実施形態の先読み無音演出および特定リーチ変動パターンの変動演出が並行して実行される場合のＢＧＭの出力を説明する図である。
本実施形態に係る副制御基板におけるサブＣＰＵ初期化処理を説明するフローチャートである。
本実施形態に係る副制御基板におけるサブタイマ割込み処理を説明するフローチャートである。
本実施形態に係る副制御基板における先読み指定コマンド受信処理を説明するフローチャートである。
本実施形態に係る副制御基板における変動コマンド受信処理を説明するフローチャートである。
本実施形態に係る副制御基板における特図停止指定コマンド受信処理を説明するフローチャートである。
本実施形態に係る副制御基板におけるデバイス制御処理を説明するフローチャートである。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照しながら、本発明に係る好適な実施例について詳細に説明する。かかる実施例に示す寸法、材料、その他具体的な数値等は、発明の理解を容易とするための例示にすぎず、特に断る場合を除き、本発明を限定するものではない。なお、本明細書および図面において、実質的に同一の機能、構成を有する要素については、同一の符号を付することにより重複説明を省略し、また本発明に直接関係のない要素は図示を省略する。
【００１０】
本発明の実施例の理解を容易にするため、本実施形態に係る遊技機の機械的構成、電気的構成、および、各基板における具体的な処理を説明する。
（【００１１】以降は省略されています）
