公開番号2025110660
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004616
出願日2024-01-16
発明の名称遊技機
出願人株式会社平和
代理人弁理士法人青海国際特許事務所
主分類A63F 7/02 20060101AFI20250722BHJP(スポーツ;ゲーム;娯楽)
要約【課題】演出の視認性の低下を抑制する。
【解決手段】装飾図柄の表示態様には、第1の表示態様と、第1の表示態様よりも装飾図柄が大きい第2の表示態様と、が含まれる。予告演出には、第1の予告画像が表示される第1の予告演出と、第2の予告画像が表示され、第1の予告演出と同時並行して実行され得る第2の予告演出と、が含まれる。第1の予告演出が実行されず、第2の予告演出が実行される場合、装飾図柄を第2の表示態様で表示する。第2の予告演出が実行されず、第1の予告演出が実行される場合、および、第1の予告演出と第2の予告演出とが同時並行して実行される場合の双方で、装飾図柄を第1の表示態様で表示する。
【選択図】図63
特許請求の範囲【請求項１】
装飾図柄を画像表示部に表示する装飾図柄表示手段と、
前記装飾図柄の表示中に、予告画像が表示される予告演出を実行する予告演出実行手段と、
を備え、
前記装飾図柄の表示態様には、
第１の表示態様と、
前記第１の表示態様よりも前記装飾図柄が大きい第２の表示態様と、
が含まれ、
前記予告演出には、
第１の予告画像が表示される第１の予告演出と、
第２の予告画像が表示され、前記第１の予告演出と同時並行して実行され得る第２の予告演出と、
が含まれ、
前記装飾図柄表示手段は、
前記第１の予告演出が実行されず、前記第２の予告演出が実行される場合、前記装飾図柄を前記第２の表示態様で表示し、
前記第２の予告演出が実行されず、前記第１の予告演出が実行される場合、および、前記第１の予告演出と前記第２の予告演出とが同時並行して実行される場合の双方で、前記装飾図柄を前記第１の表示態様で表示する、
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 4,300 文字）【背景技術】
【０００２】
従来、始動口への遊技球の入球に基づいて保留情報が取得され、取得された保留情報に基づいて大当たりの当否判定が行われる遊技機が知られている。こうした遊技機においては、例えば特許文献１に示されるように、大当たりの当否判定の結果が、停止表示される装飾図柄によって報知される。また、装飾図柄が停止表示されるまでの間には、大当たりの信頼度を示唆するさまざまな予告演出が実行される。
【先行技術文献】
【特許文献】
【０００３】
特許第７１５４６４２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような遊技機では、さまざまな予告演出が同時並行して実行されるが、装飾図柄によって予告演出の視認性が低下するおそれがある。
【０００５】
本発明は、演出の視認性の低下を抑制することが可能な遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の遊技機は、
装飾図柄を画像表示部に表示する装飾図柄表示手段と、
前記装飾図柄の表示中に、予告画像が表示される予告演出を実行する予告演出実行手段と、
を備え、
前記装飾図柄の表示態様には、
第１の表示態様と、
前記第１の表示態様よりも前記装飾図柄が大きい第２の表示態様と、
が含まれ、
前記予告演出には、
第１の予告画像が表示される第１の予告演出と、
第２の予告画像が表示され、前記第１の予告演出と同時並行して実行され得る第２の予告演出と、
が含まれ、
前記装飾図柄表示手段は、
前記第１の予告演出が実行されず、前記第２の予告演出が実行される場合、前記装飾図柄を前記第２の表示態様で表示し、
前記第２の予告演出が実行されず、前記第１の予告演出が実行される場合、および、前記第１の予告演出と前記第２の予告演出とが同時並行して実行される場合の双方で、前記装飾図柄を前記第１の表示態様で表示する、
ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、演出の視認性の低下を抑制することができる。
【図面の簡単な説明】
【０００８】

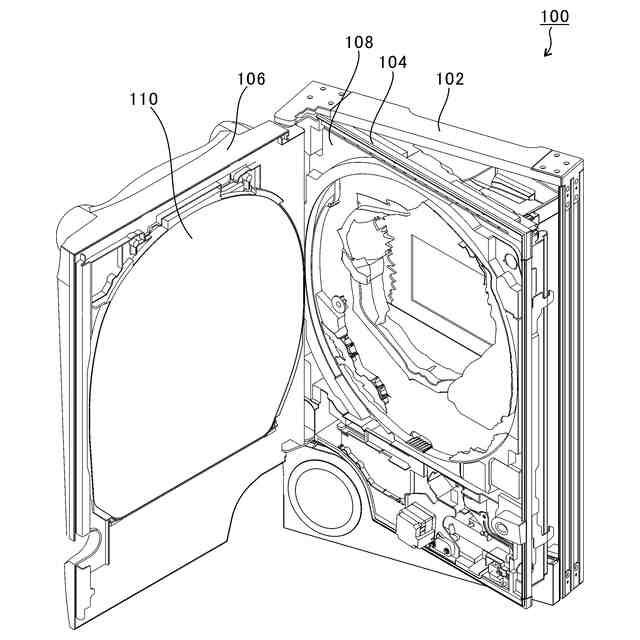

本実施形態に係る扉が開放された状態を示す遊技機の斜視図である。

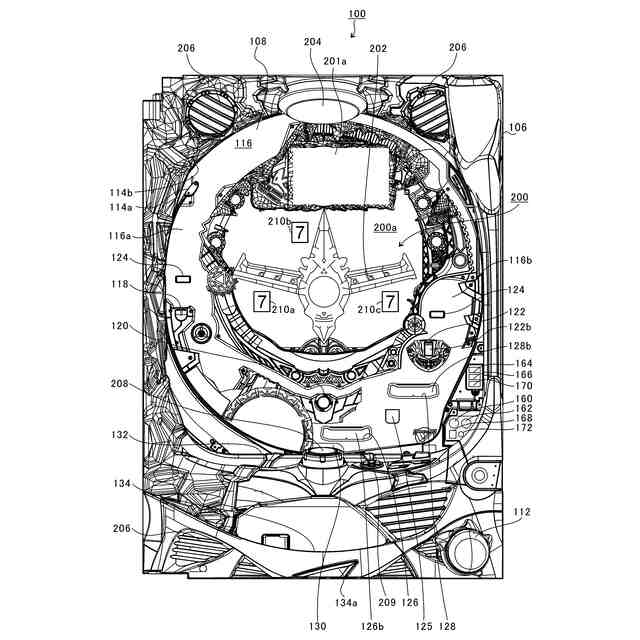

本実施形態に係る遊技機の正面図である。
本実施形態に係る遊技機のブロック図である。

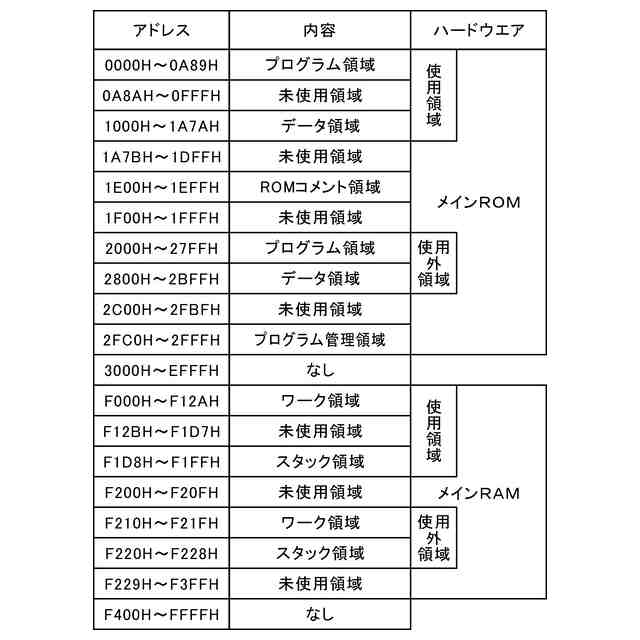

本実施形態に係るメインＣＰＵが用いるメモリ領域のアドレスマップである。

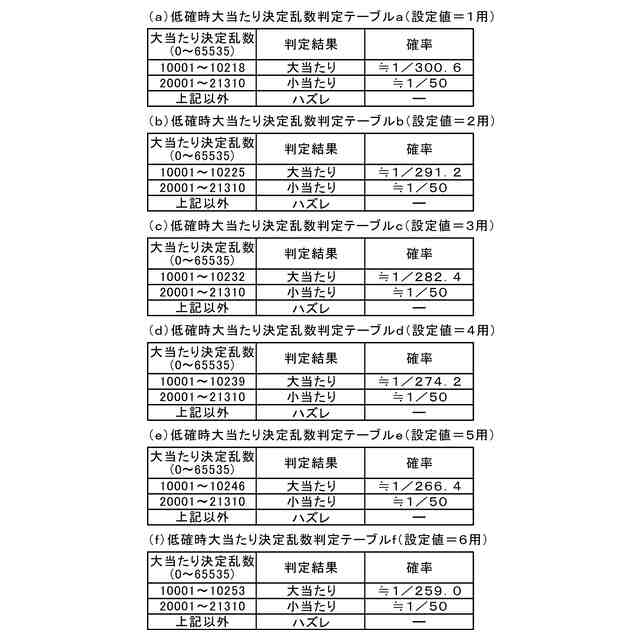

本実施形態に係る低確時大当たり決定乱数判定テーブルを説明する図である。

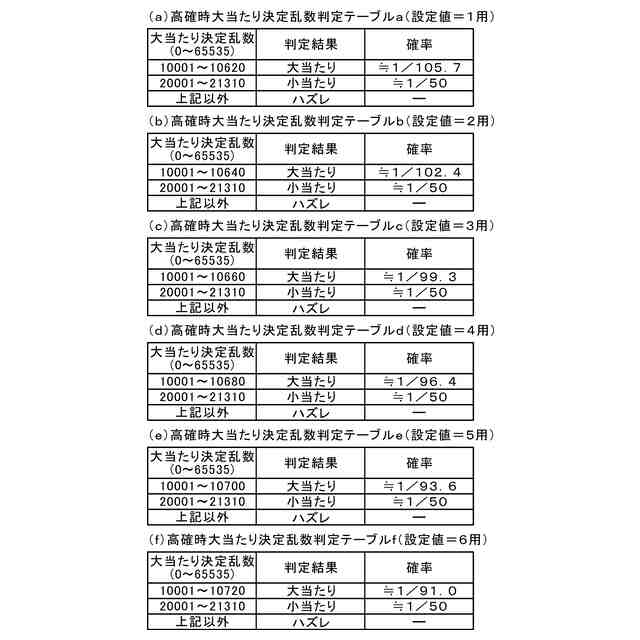

本実施形態に係る高確時大当たり決定乱数判定テーブルを説明する図である。
本実施形態に係る当たり図柄乱数判定テーブルを説明する図である。
本実施形態に係るリーチグループ決定乱数判定テーブルを説明する図である。

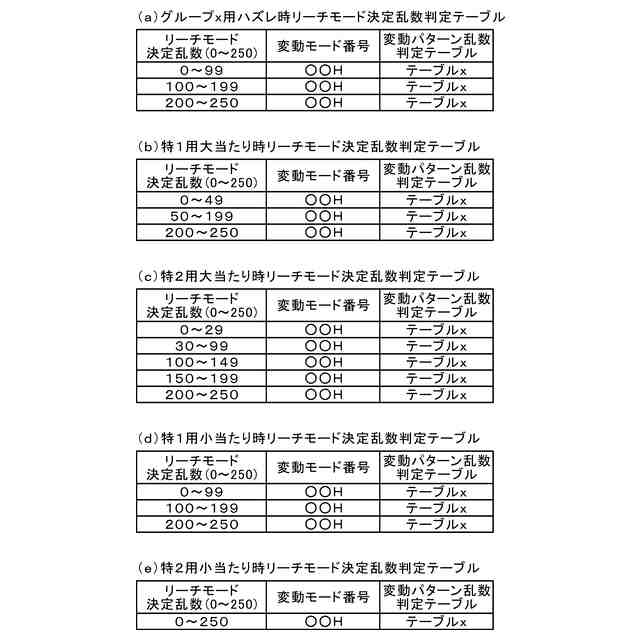

本実施形態に係るリーチモード決定乱数判定テーブルを説明する図である。
本実施形態に係る変動パターン乱数判定テーブルを説明する図である。
本実施形態に係る変動時間決定テーブルを説明する図である。
本実施形態に係る特別電動役物作動ラムセットテーブルを説明する図である。
本実施形態に係る大役遊技の終了後の遊技状態を設定するための遊技状態設定テーブルを説明する図である。
本実施形態に係る当たり決定乱数判定テーブルを説明する図である。
（ａ）は本実施形態に係る普通図柄変動時間データテーブルを説明する図であり、（ｂ）は本実施形態に係る開閉制御パターンテーブルを説明する図である。
本実施形態に係る遊技機状態フラグを説明する図である。
本実施形態に係る主制御基板におけるＣＰＵ初期化処理を説明する第１のフローチャートである。
本実施形態に係る主制御基板におけるＣＰＵ初期化処理を説明する第２のフローチャートである。
本実施形態に係る主制御基板におけるサブコマンド群セット処理を説明するフローチャートである。
本実施形態に係る主制御基板における電源断時退避処理を説明するフローチャートである。
本実施形態に係る主制御基板におけるタイマ割込み処理を説明するフローチャートである。
本実施形態に係る主制御基板における設定関連処理を説明するフローチャートである。
本実施形態に係る主制御基板におけるスイッチ管理処理を説明するフローチャートである。
本実施形態に係る主制御基板におけるゲート通過処理を説明するフローチャートである。
本実施形態に係る主制御基板における第１始動口通過処理を説明するフローチャートである。
本実施形態に係る主制御基板における第２始動口通過処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄乱数取得処理を説明するフローチャートである。
本実施形態に係る主制御基板における取得時演出判定処理を説明するフローチャートである。
本実施形態に係る特別遊技管理フェーズを説明する図である。
本実施形態に係る主制御基板における特別遊技管理処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄変動待ち処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄当たり判定処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄変動番号決定処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄変動中処理を説明するフローチャートである。
本実施形態に係る主制御基板における特別図柄停止図柄表示処理を説明するフローチャートである。
本実施形態に係る主制御基板における変動状態更新処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口開放前処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口開閉切替処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口開放制御処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口閉鎖有効処理を説明するフローチャートである。
本実施形態に係る主制御基板における大入賞口終了ウェイト処理を説明するフローチャートである。
本実施形態に係る普通遊技管理フェーズを説明する図である。
本実施形態に係る主制御基板における普通遊技管理処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通図柄変動待ち処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通図柄変動中処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通図柄停止図柄表示処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口開放前処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口開閉切替処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口開放制御処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口閉鎖有効処理を説明するフローチャートである。
本実施形態に係る主制御基板における普通電動役物入賞口終了ウェイト処理を説明するフローチャートである。
本実施形態に係るリーチなし変動パターンの変動演出の一例を説明する図である。
本実施形態に係るノーマルリーチ変動パターンの変動演出の一例を説明する図である。
本実施形態に係るハズレ時の発展リーチ変動パターンの変動演出の一例を説明する図である。
本実施形態に係る大当たり時の発展リーチ変動パターンの変動演出の一例を説明する図である。
本実施形態に係るリーチ発展演出が２回実行される場合の変動演出の一例を説明する図である。
本実施形態に係る擬似連続リーチ変動パターンの変動演出の一例を説明する図である。
本実施形態に係る変動演出決定テーブルを説明する図である。
保留表示演出の一例を説明する図である。
（ａ）は最終保留表示パターン決定テーブルを説明する図であり、（ｂ）は１つ前保留表示パターン決定テーブルを説明する図である。
キャラ待機予告の一例を説明する図である。
カウントダウン予告の一例を説明する図である。

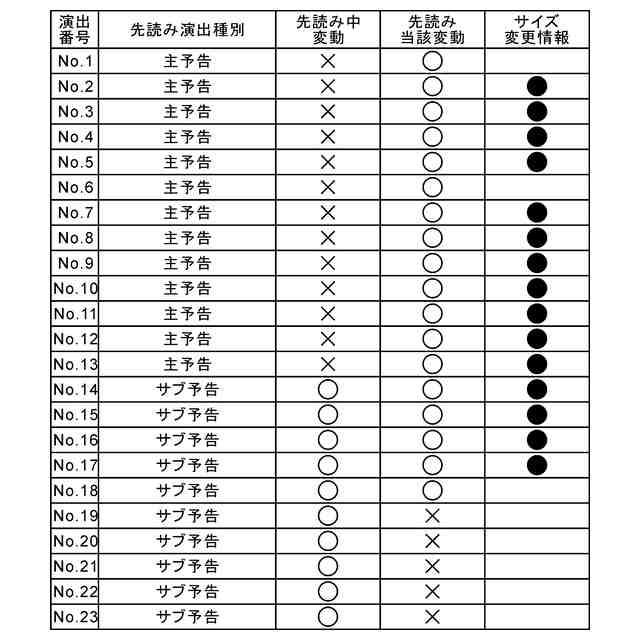

サイズ変更情報の一例を説明する図である。
先読み演出の実行決定テーブルの一例を説明する図である。
本実施形態に係る副制御基板におけるサブＣＰＵ初期化処理を説明するフローチャートである。
本実施形態に係る副制御基板におけるサブタイマ割込み処理を説明するフローチャートである。
本実施形態に係る副制御基板における先読み指定コマンド受信処理を説明するフローチャートである。
本実施形態に係る副制御基板における変動コマンド受信処理を説明するフローチャートである。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照しながら、本発明に係る好適な実施例について詳細に説明する。かかる実施例に示す寸法、材料、その他具体的な数値等は、発明の理解を容易とするための例示にすぎず、特に断る場合を除き、本発明を限定するものではない。なお、本明細書および図面において、実質的に同一の機能、構成を有する要素については、同一の符号を付することにより重複説明を省略し、また本発明に直接関係のない要素は図示を省略する。
【００１０】
本発明の実施例の理解を容易にするため、本実施形態に係る遊技機の機械的構成、電気的構成、および、各基板における具体的な処理を説明する。
（【００１１】以降は省略されています）
