公開番号2025151546
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053038
出願日2024-03-28
発明の名称遊技機
出願人株式会社平和
代理人個人,個人
主分類A63F 7/02 20060101AFI20251002BHJP(スポーツ;ゲーム;娯楽)
要約【課題】強度の低下を抑制しつつ、演出性を向上する。
【解決手段】パチンコ機1では、光透過性を有する材料からなり、第3レンズ挿入孔h3と、第4レンズ挿入孔h4と、第3レンズ挿入孔h3と第4レンズ挿入孔h4との間に設けられたリブR1と、を含んでなる正面側ケース部材540と、第3レンズ挿入孔h3に挿入される第3レンズ部L3と、第4レンズ挿入孔h4に挿入される第4レンズ部L4と、正面側ケース部材540の背面側に設けられた発光素子572と、を備えている。また、正面側ケース部材540は、塗装が施されている塗装部と、塗装が施されていない非塗装部と、を有している。そして、リブR1は、非塗装部に含まれる。
【選択図】図48
特許請求の範囲【請求項１】
光透過性を有する材料からなり、第１の孔部と、第２の孔部と、前記第１の孔部と前記第２の孔部との間に設けられたリブと、を含んでなるベース部と、
前記第１の孔部に挿入される第１のレンズ部と、
前記第２の孔部に挿入される第２のレンズ部と、
前記ベース部の背面側に設けられた発光部と、を備え、
前記ベース部は、塗装が施されている塗装部と、塗装が施されていない非塗装部と、を有し、
前記リブは、前記非塗装部に含まれることを特徴とする遊技機。
続きを表示（約 84 文字）【請求項２】
前記第１のレンズ部、前記第２のレンズ部、及び、前記リブにおいて、共通のレンズカットが施されていることを特徴とする請求項１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発光演出を行うことが可能な演出部材を備える遊技機に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
従来、発光演出を行うことが可能な演出部材を備える遊技機が知られている（特許文献１参照）。この遊技機では、所定方向に沿って並ぶ複数のランプを含んでなる演出部材を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１９６０６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の遊技機では、強度の低下を抑制しつつ、演出性を向上することが困難となっている。
本発明の課題は、強度の低下を抑制しつつ、演出性を向上することにある。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、第一の発明に係る遊技機は、光透過性を有する材料からなり、第１の孔部と、第２の孔部と、前記第１の孔部と前記第２の孔部との間に設けられたリブと、を含んでなるベース部と、前記第１の孔部に挿入される第１のレンズ部と、前記第２の孔部に挿入される第２のレンズ部と、前記ベース部の背面側に設けられた発光部と、を備え、前記ベース部は、塗装が施されている塗装部と、塗装が施されていない非塗装部と、を有し、前記リブは、前記非塗装部に含まれることを特徴とする。
第一の発明に係る遊技機では、第１の孔部と、第２の孔部と、の間において、リブが設けられている。これによって、ベース部の強度の低下を抑制することが可能となり、ベース部に撓みが発生する事態を抑制することが可能となる。
また、第一の発明に係る遊技機では、ベース部が、光透過性を有する材料から構成されている。その上で、第１の孔部と第２の孔部との間に設けられているリブについて、塗装が施されていない。これによって、第１の孔部に挿入された第１のレンズ部、リブ、及び、第２の孔部に挿入された第２のレンズ部について、一体（一連）のレンズとして発光演出を行うことが可能となり、演出性を向上することが可能となる。
以上により、第一の発明に係る遊技機では、強度の低下を抑制しつつ、演出性を向上することが可能となる。
【０００６】
第二の発明に係る遊技機は、第一の発明に係る遊技機において、前記第１のレンズ部、前記第２のレンズ部、及び、前記リブにおいて、共通のレンズカットが施されていることを特徴とする。
第二の発明に係る遊技機では、第１のレンズ部、リブ、及び、第２のレンズ部について、一体（一連）のレンズとして認識される可能性を向上することが可能となり、演出性を更に向上することが可能となる。
【発明の効果】
【０００７】
本発明によれば、強度の低下を抑制しつつ、演出性を向上することが可能となる。
【図面の簡単な説明】
【０００８】
パチンコ機の全体構成を示す斜視図である。

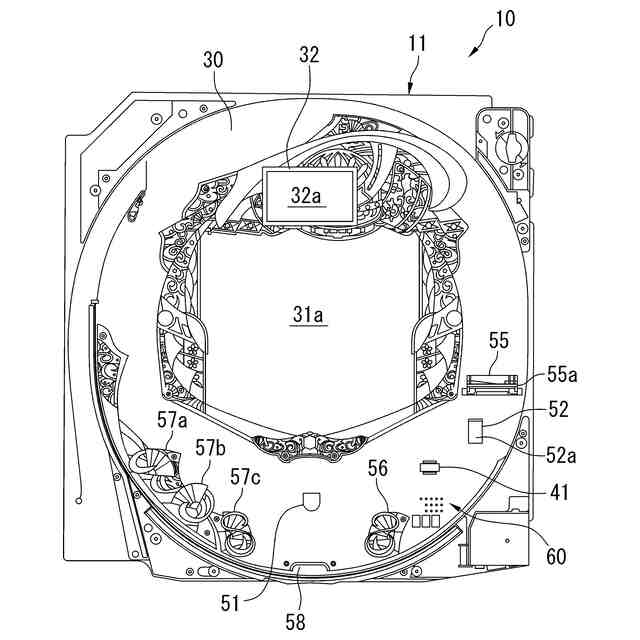

遊技盤の正面を示し、特に説明に必要な部分を模式的に示した図である。

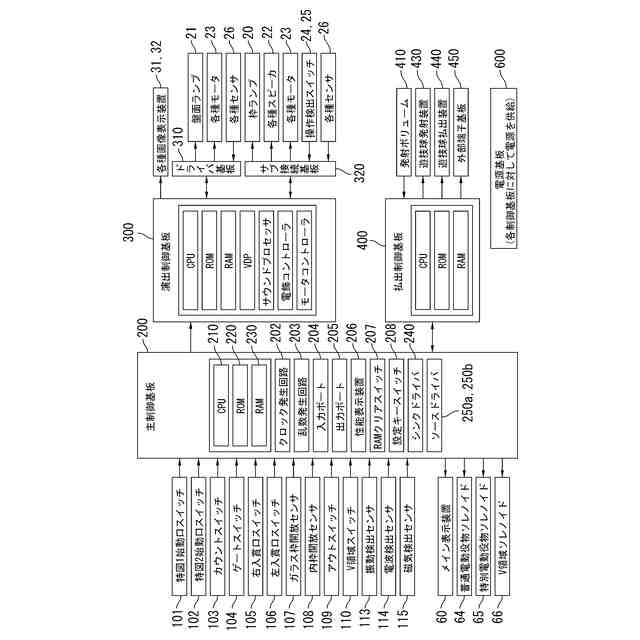

パチンコ機の制御系の構成を示すブロック図である。

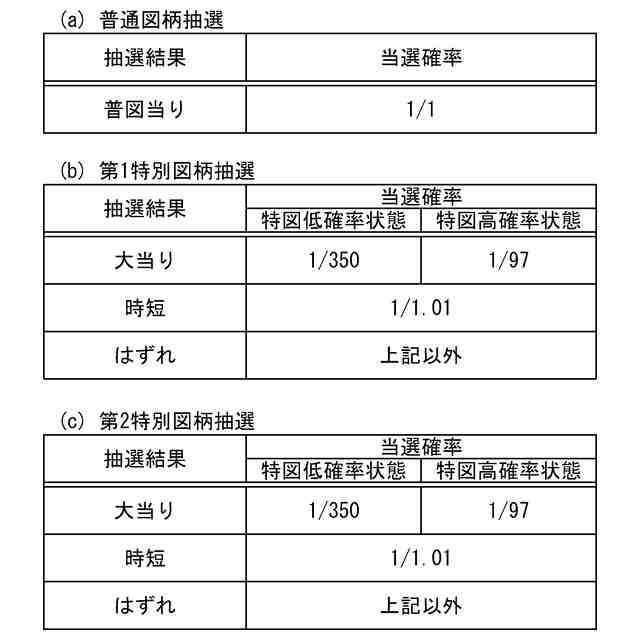

各種抽選の当選確率を示す図である。
普通図柄抽選の当選種別を示す図である。
特別図柄抽選の当選種別を示す図である。
遊技状態の遷移を示す図である。
ＣＰＵ初期化処理を示すフローチャートである。
メインループ処理を示すフローチャートである。
電源遮断時退避処理を示すフローチャートである。
タイマ割込み処理を示すフローチャートである。
ダイナミックポート出力処理を示すフローチャートである。
性能表示装置出力処理を示すフローチャートである。
設定関連処理を示すフローチャートである。
スイッチ管理処理を示すフローチャートである。
普図始動球検出処理を示すフローチャートである。
特図１始動球検出処理を示すフローチャートである。
特図２始動球検出処理を示すフローチャートである。
特別図柄乱数取得処理を示すフローチャートである。
特別遊技管理処理を示すフローチャートである。
特図変動待ち処理を示すフローチャートである。
特図変動中処理を示すフローチャートである。
第１回数切り管理処理を示すフローチャートである。
第２回数切り管理処理を示すフローチャートである。
第３回数切り管理処理を示すフローチャートである。
確変管理処理を示すフローチャートである。
特図停止中処理を示すフローチャートである。
大入賞口開放前処理を示すフローチャートである。
大入賞口開放制御処理を示すフローチャートである。
大入賞口閉鎖有効処理を示すフローチャートである。
大入賞口開放終了ウェイト処理を示すフローチャートである。
特別電役開閉切替処理を示すフローチャートである。
普通遊技管理処理を示すフローチャートである。
普図変動待ち処理を示すフローチャートである。
普図変動中処理を示すフローチャートである。
普図停止中処理を示すフローチャートである。
普通電動役物開放前処理を示すフローチャートである。
普通電役開閉切替処理を示すフローチャートである。
普通電動役物開放制御処理を示すフローチャートである。
普通電動役物閉鎖有効処理を示すフローチャートである。
普通電動役物開放終了ウェイト処理を示すフローチャートである。
性能表示装置制御処理を示すフローチャートである。
一対の可動部材５２０，５３０が閉鎖位置に配置されている状態の可動体ユニット５００の正面図である。
一対の可動部材５２０，５３０が開放位置に配置されている状態の可動体ユニット５００の正面図である。
可動体ユニット５００の側面図である。
一対の可動部材５２０，５３０を取り外した状態の可動体ユニット５００の正面図である。
一対の可動部材５２０，５３０を取り外した状態の可動体ユニット５００の分解斜視図である。
正面側ケース部材５４０の正面図である。
導光板５６０の正面図である。
ＬＥＤ基板５７０の正面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について図面を参照しながら説明する。
本実施形態では、本発明に係る遊技機を、パチンコ機１に適用している。
【００１０】
（パチンコ機１の全体構成）
まず、パチンコ機１の全体構成を説明する。
図１は、パチンコ機の全体構成を示す斜視図である。
パチンコ機１は、外枠ユニット２と、内枠ユニット３と、前枠ユニット４と、遊技盤ユニット１０と、を含んで構成されている。
外枠ユニット２、内枠ユニット３及び前枠ユニット４は、ヒンジ機構を介して、互いに固定されている。これによって、内枠ユニット３は、外枠ユニット２に対して開閉することが可能となっている。また、前枠ユニット４は、内枠ユニット３及び外枠ユニット２のそれぞれに対して開閉することが可能となっている。
外枠ユニット２は、矩形の枠体（外枠）を含んで構成されている。そして、外枠ユニット２が備える外枠は、遊技場の島設備に対して固定される。
内枠ユニット３は、矩形の枠体（内枠）を含んで構成されている。内枠ユニット３は、外枠ユニット２の内側に配置される。
前枠ユニット４は、矩形の扉状に形成されている。扉ユニット４は、略中央部に配設された透明板４ａと、透明板４ａの周囲に配設された装飾部４ｂと、透明板４ａの下側に配設された受皿ユニット５と、受皿ユニット５の側方に配設された発射ハンドル６と、を有している。
透明板４ａは、樹脂、ガラス等の透明な材料により平板状に形成されている。装飾部４ｂは、透明又は半透明の樹脂材料により形成され、前方に向かって膨出する形状を有している。装飾部４ｂの上側の各角部には、その内部にスピーカ２２（図３参照）が配設された音抜部４ｃが設けられている。各音抜部４ｃには、スピーカ２２が出力する音声を通過させる複数の音抜孔が設けられている。また、装飾部４ｂには、枠ランプ２０（図３参照）が配設されている。枠ランプ２０は、ダイナミック点灯制御により駆動される複数の発光素子（ＬＥＤ）を含んで構成されている。
（【００１１】以降は省略されています）
