公開番号2025128904
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025905
出願日2024-02-22
発明の名称遊技機
出願人株式会社平和
代理人弁理士法人近島国際特許事務所
主分類A63F 5/04 20060101AFI20250827BHJP(スポーツ;ゲーム;娯楽)
要約【課題】表示される画像の多様性を向上させつつ画像の視認性を維持できる遊技機を提供する。
【解決手段】設定示唆演出には、表示装置410に第1特定設定示唆画像415aが表示される第1パターンと、第2特定設定示唆画像415bが表示される第2パターンと、がある。第1特定設定示唆画像415aと、第2特定設定示唆画像415bと、は、それぞれ顔画像511a,512aを含む画像を覆うように設定示唆アイコン画像520a,520bが描画された複合画像である。第1特定設定示唆画像415aで顔画像511aが表示される位置と、第2特定設定示唆画像415bで顔画像512aが表示される位置と、は、異なる位置である。第1特定設定示唆画像415aで顔画像511aが表示される位置には、第2特定設定示唆画像415bで設定示唆アイコン画像520bが表示される。
【選択図】図11
特許請求の範囲【請求項１】
演出に係る制御を行う演出制御手段と、
画像を表示する表示手段と、を備え、
前記演出制御手段は、特定契機が成立した場合に、特定演出を実行可能であり、
前記特定演出には、前記表示手段に第１画像が表示される第１パターンと、前記表示手段に第２画像が表示される第２パターンと、があり、
前記第１画像と、前記第２画像と、は、それぞれ第１種別の画像を含む画像を覆うように第２種別の画像が描画された複合画像であり、
前記第１画像で前記第１種別の画像が表示される位置と、前記第２画像で前記第１種別の画像が表示される位置と、は、異なる位置であり、
前記第１画像で前記第１種別の画像が表示される位置には、前記第２画像で前記第２種別の画像が表示される、
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、メダルやパチンコ玉などの遊技媒体に対して一定の遊技価値を付与し、このような遊技媒体を獲得するための遊技を行う遊技機においては、遊技の進行に応じて画像を表示する演出を行うための表示装置を備える構成が知られている。
【０００３】
上述した遊技機においては、遊技者にとって有利な遊技状態が終了する場合において、遊技機に設定されている設定値に応じて表示装置に表示する画像を変更する構成が知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－６８９２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、近年、遊技機においては、多様な演出を用いて遊技者の演出に対する興趣を向上させることが求められている。このような遊技機においては、特定の契機が成立した場合に、表示装置に表示する画像として複数パターンの画像からいずれかのパターンの画像を表示することで、演出に対する遊技者の興趣を高めることができるものの、各パターンの画像の内容に差異を設ける際に、画像の多様性を向上させつつ、画像の視認性を維持することも求められている。
【０００６】
そこで、本発明は、表示される画像の多様性を向上させつつ画像の視認性を維持できる遊技機を提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明は、演出に係る制御を行う演出制御手段（例えば、演出制御手段２００、段落［００６４］）と、
画像を表示する表示手段（例えば、表示装置４１０、段落［００１４］）と、を備え、
前記演出制御手段は、特定契機が成立した場合（例えば、リザルト演出中に演出表示ボタンＰＵが操作された場合、段落［０１７７］）に、特定演出（例えば、設定示唆演出、段落［０１７７］）を実行可能であり、
前記特定演出には、前記表示手段に第１画像（例えば、第１特定設定示唆画像４１５ａ、段落［０１８６］、図１１（Ｂ））が表示される第１パターンと、前記表示手段に第２画像（例えば、第２特定設定示唆画像４１５ｂ、段落［０１９０］、図１１（Ｃ））が表示される第２パターンと、があり、
前記第１画像と、前記第２画像と、は、それぞれ第１種別の画像（例えば、顔画像５１１ａ，５１２ａ、段落［０１８７］、［０１９１］、図１１（Ｂ）、（Ｃ））を含む画像を覆うように第２種別の画像（例えば、設定示唆アイコン画像５２０ａ，５２０ｂ、段落［０１８７］、［０１９１］、図１１（Ｂ）、（Ｃ））が描画された複合画像であり、
前記第１画像で前記第１種別の画像が表示される位置と、前記第２画像で前記第１種別の画像が表示される位置と、は、異なる位置であり、
前記第１画像で前記第１種別の画像が表示される位置には、前記第２画像で前記第２種別の画像が表示される、ことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、表示される画像の多様性を向上させつつ画像の視認性を維持できる遊技機を提供することができる。
【図面の簡単な説明】
【０００９】

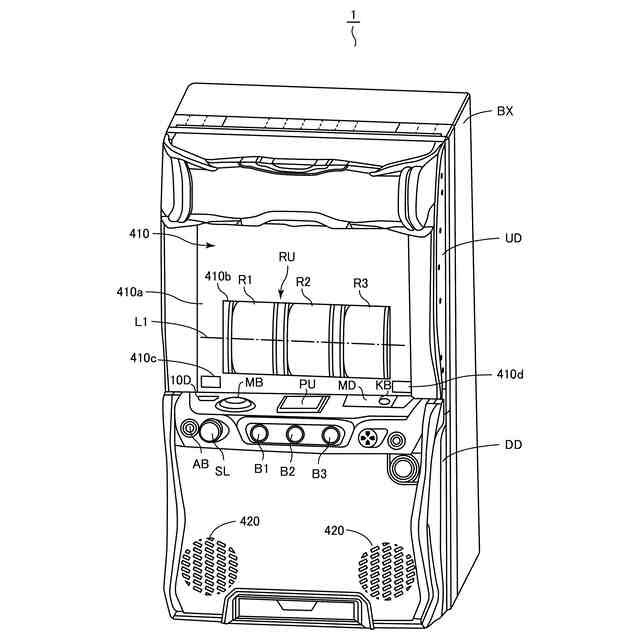

本発明の実施形態の遊技機の外観構成を示す斜視図である。

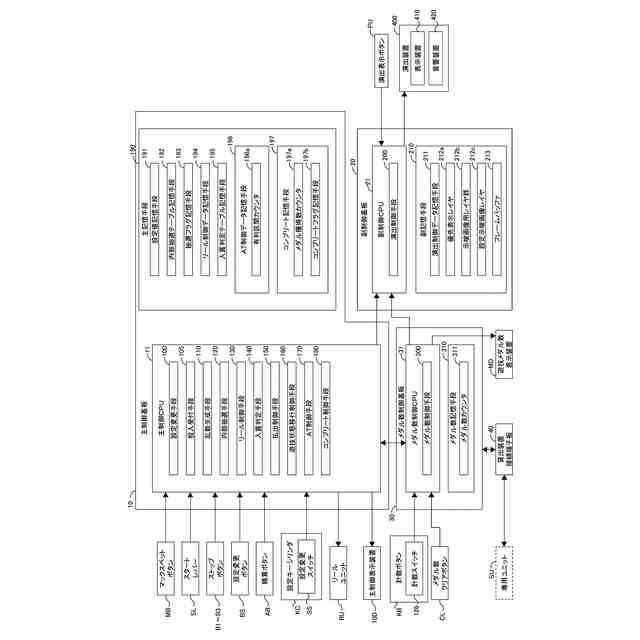

本発明の実施形態の遊技機の機能ブロックを説明する図である。

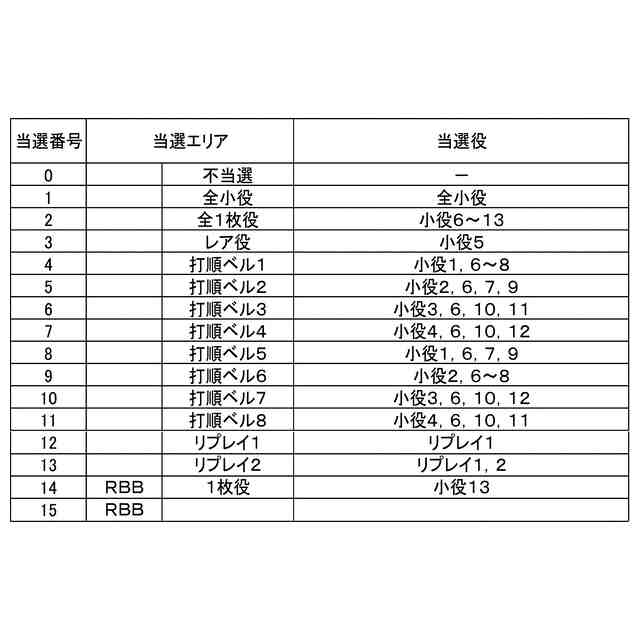

本発明の実施形態の遊技機における内部抽選で当選可能な当選エリアと、各当選エリアに含まれる当選役と、を示す図である。

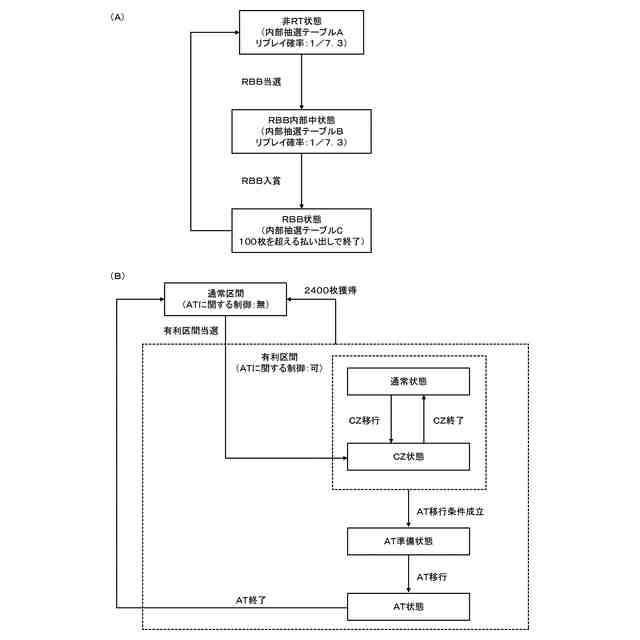

（Ａ）は、本発明の実施形態の遊技機における遊技状態の状態遷移図、（Ｂ）は、ＡＴ制御手段が制御する通常区間及び有利区間と、有利区間中における演出状態と、に係る遷移図である。
本発明の実施形態の遊技機における非ＲＴ状態で小役を含む当選エリアに当選した場合の打順ごとの遊技結果を示す図である。
本発明の実施形態の遊技機におけるＲＢＢ内部中状態で小役を含む当選エリアに当選した場合の打順ごとの遊技結果を示す図である。

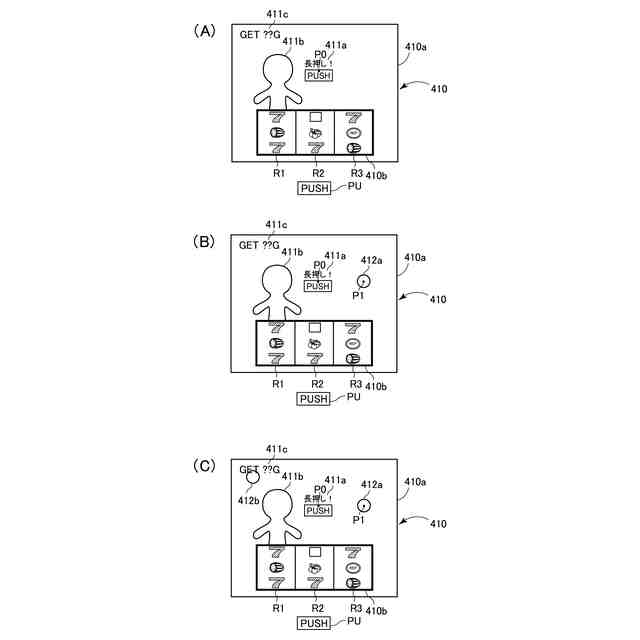

（Ａ）は、本発明の実施形態の遊技機において初期ゲーム数報知演出が開始され演出表示ボタンＰＵの操作を促す画像が表示された状態を示す図、（Ｂ）は、演出表示ボタンが操作されて加算されるゲーム数を示唆する示唆画像が１個表示された状態を示す図、（Ｃ）は、（Ｂ）に示した状態から演出表示ボタンが継続して操作されて加算される示唆画像が２個表示された状態を示す図である。

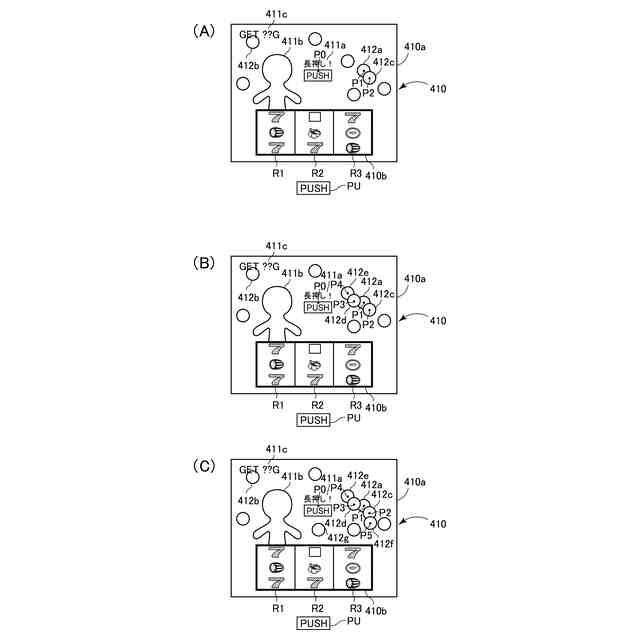

（Ａ）～（Ｃ）は、本発明の実施形態の遊技機において初期ゲーム数報知演出で演出表示ボタンが継続して操作されることで示唆画像が重複して表示されていく状態を示す図である。

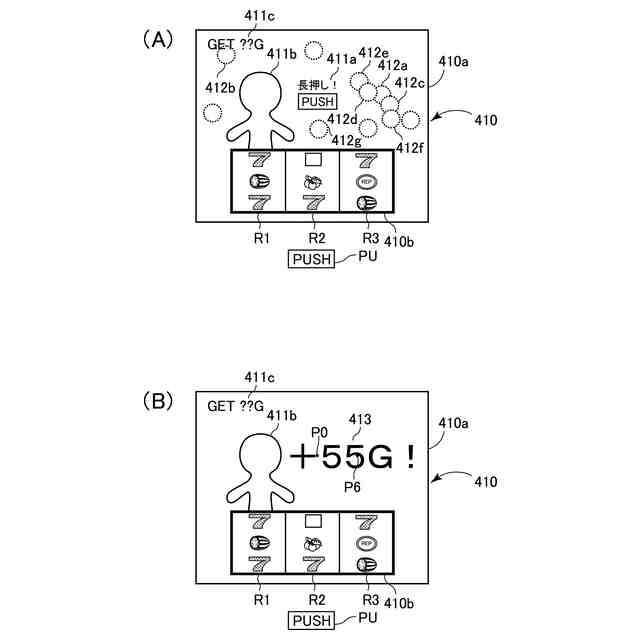

（Ａ）は、本発明の実施形態の遊技機において示唆画像の表示態様が変化する状態を示す図、（Ｂ）は、初期ゲーム数として加算された遊技回数を報知する演出態様を示す図である。
本発明の実施形態の遊技機において設定値記憶手段に記憶されている設定値に応じて設定示唆画像抽選における抽選対象となる設定示唆画像の関係を示す図である。

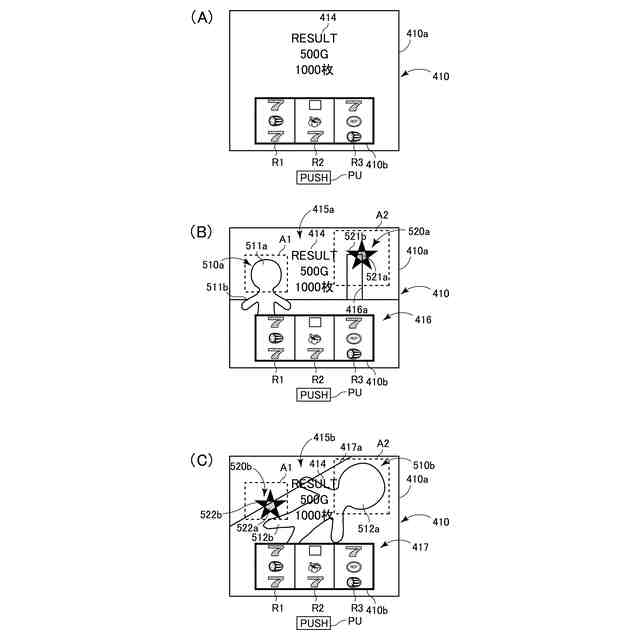

（Ａ）は、本発明の実施形態の遊技機においてリザルト演出が実行されている状態を示す図、（Ｂ）は、リザルト演出中に第１特定設定示唆画像が表示された状態を示す図、（Ｃ）は、リザルト演出中に第２特定設定示唆画像が表示された状態を示す図である。
（Ａ）は、本発明の実施形態の遊技機においてリザルト演出中に第３特定設定示唆画像が表示された状態を示す図、（Ｂ）は、リザルト演出中に第４特定設定示唆画像が表示された状態を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態について説明する。なお、以下に説明する本実施形態は、特許請求の範囲に記載された本発明の内容を不当に限定するものではない。また、本実施形態で説明される構成のすべてが、本発明の必須構成要件であるとは限らない。また、以下の記載において、遊技者の方（手前）を「前方」、反対を「後方」と記載する。
（【００１１】以降は省略されています）
