特許ウォッチ

公開番号2025134076
公報種別公開特許公報(A)
公開日2025-09-12
出願番号2024044216
出願日2024-03-02
発明の名称玩具
出願人個人
代理人
主分類A63H 33/04 20060101AFI20250905BHJP(スポーツ;ゲーム;娯楽)
要約【課題】曲げやすい玩具を提供すること。
【解決手段】第1シートと、第2シートと、前記第1シートと前記第2シート間の接着層と、前記接着層と前記第1シートとに位置し、その一部が前記第1シートの表面に現れる棒状体と、前記第1シートと前記第2シートの少なくとも1方の表面に配置された面ファスナーと、を含む玩具を用いる。また、第1シートと、第2シートと、前記第1シートと前記第2シート間の接着層と、前記第1シートと前記第2シート間で前記接着層により囲まれた棒状体と、前記第1シートと前記第2シートの少なくとも1方の表面に配置された面ファスナーと、を含む玩具を用いる。
【選択図】図1
特許請求の範囲【請求項１】
第１シートと、
第２シートと、
前記第１シートと前記第２シート間の接着層と、
前記接着層と前記第１シートとに位置し、その一部が前記第１シートの表面に現れる棒状体と、
前記第１シートと前記第２シートの少なくとも１方の表面に配置された面ファスナーと、
を含む玩具。
続きを表示（約 250 文字）【請求項２】
第１シートと、
第２シートと、
前記第１シートと前記第２シート間の接着層と、
前記第１シートと前記第２シート間で前記接着層により囲まれた棒状体と、
前記第１シートと前記第２シートの少なくとも１方の表面に配置された面ファスナーと、
を含む玩具。
【請求項４】
前記棒状体が複数ある請求項１又は２記載の玩具。
【請求項５】
請求項１又は２に記載の複数の玩具において、
前記複数の玩具間を前記棒状体が繋いる玩具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、玩具に関する。特に、複数個を組み合わせて遊ぶことができる玩具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、複数個を組み合わせて遊ぶ玩具（特許文献１の玩具）があった。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－６３４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１の玩具は、直線的で自由な形状にできなかった。
よって、本発明の課題は、曲げやすい玩具を提供することである。
【課題を解決するための手段】
【０００５】
上記目的を達成するため、以下の玩具を用いる。
（発明１）
第１シートと、
第２シートと、
前記第１シートと前記第２シート間の接着層と、
前記接着層と前記第１シートとに位置し、その一部が前記第１シートの表面に現れる棒状体と、
前記第１シートと前記第２シートの少なくとも１方の表面に配置された面ファスナーと、
を含む玩具。
（発明２）
第１シートと、
第２シートと、
前記第１シートと前記第２シート間の接着層と、
前記第１シートと前記第２シート間で前記接着層により囲まれた棒状体と、
前記第１シートと前記第２シートの少なくとも１方の表面に配置された面ファスナーと、
を含む玩具。
（発明３）
発明１又は２に記載の複数の玩具において、
前記複数の玩具間を前記棒状体が繋いる玩具。
（発明４）
発明１又は２に記載の複数の玩具において、
前記棒状体は、複数本である玩具。
【発明の効果】
【０００６】
本発明の玩具は、曲げやすい玩具である。
【図面の簡単な説明】
【０００７】

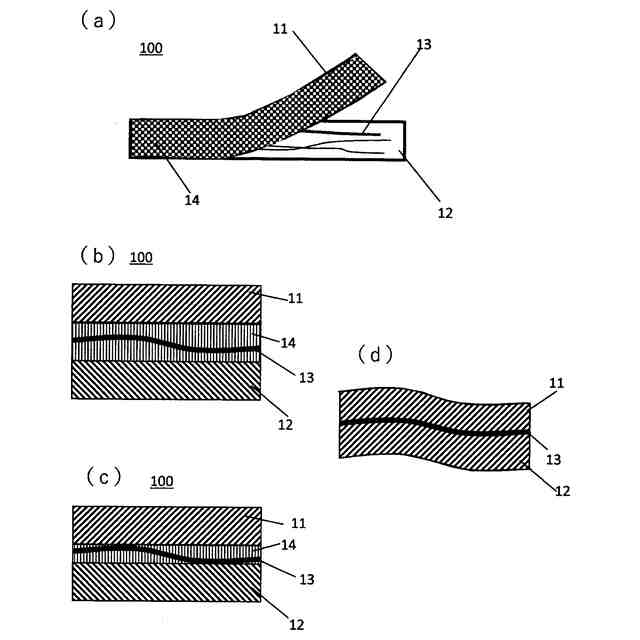

（ａ）実施の形態の玩具１００を分解した斜視図、（ｂ）～（ｄ）玩具１００の長手方向に平行方向の断面図。

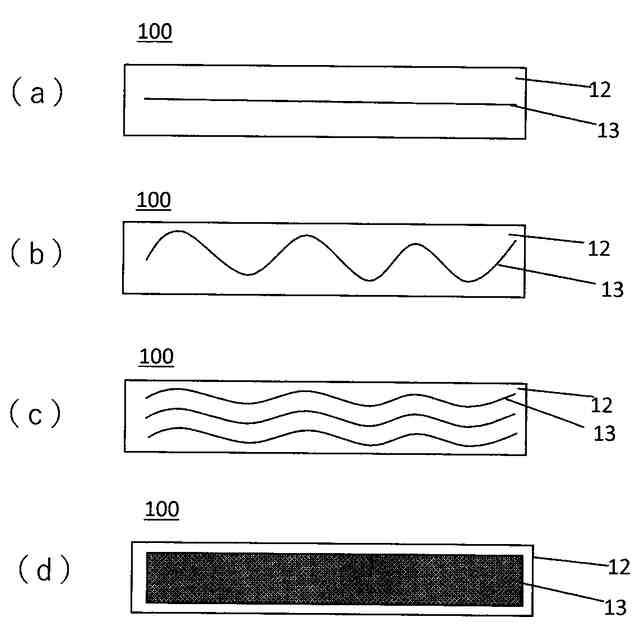

（ａ）～（ｄ）棒状体１３の配置の例を示す平面図

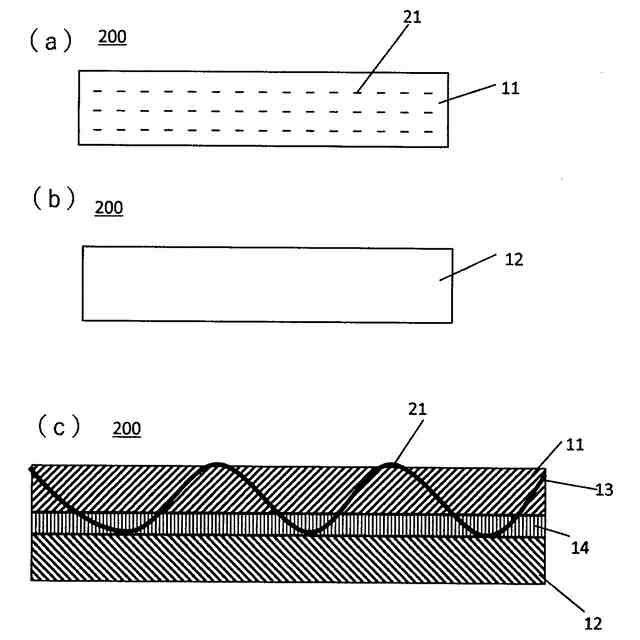

（ａ）実施の形態の玩具２００の第１シート１１の表面を示す図、（ｂ）玩具２００の第２シート１２の表面を示す図、（ｃ）実施の形態の玩具２００の断面図

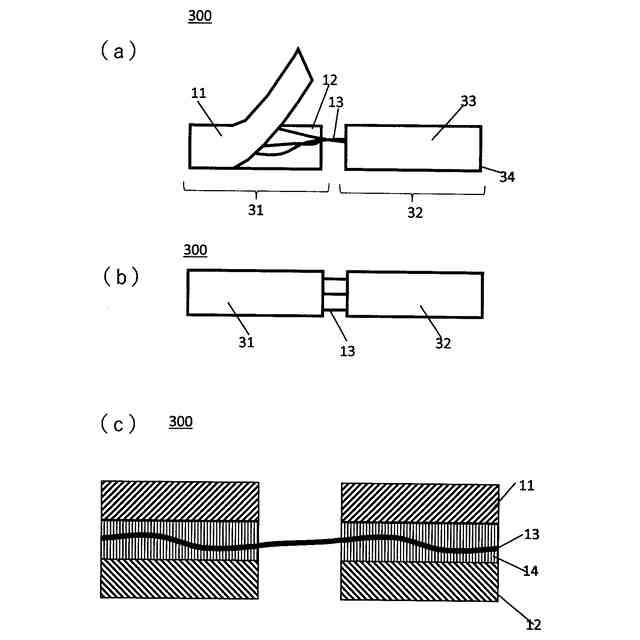

（ａ）実施の形態の玩具３００の一部を分解した状態を示す斜視図、（ｂ）玩具３００の平面図、（ｃ）実施の形態の玩具３００の断面図

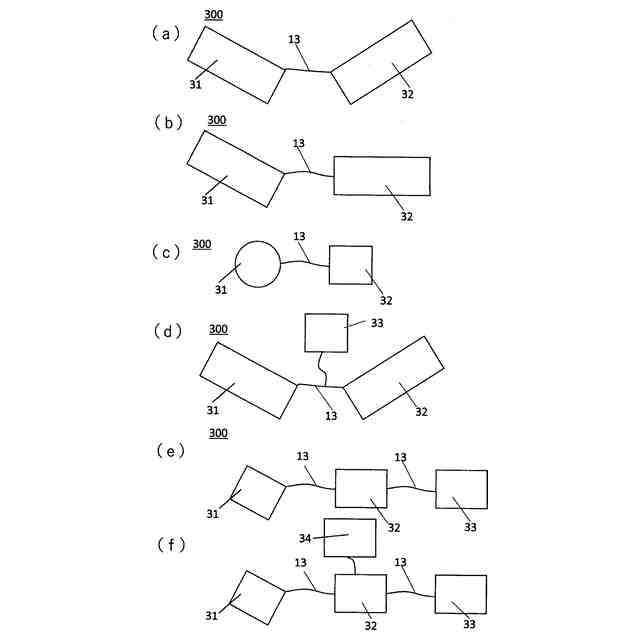

（ａ）～（ｆ）玩具３００の変形例の平面図

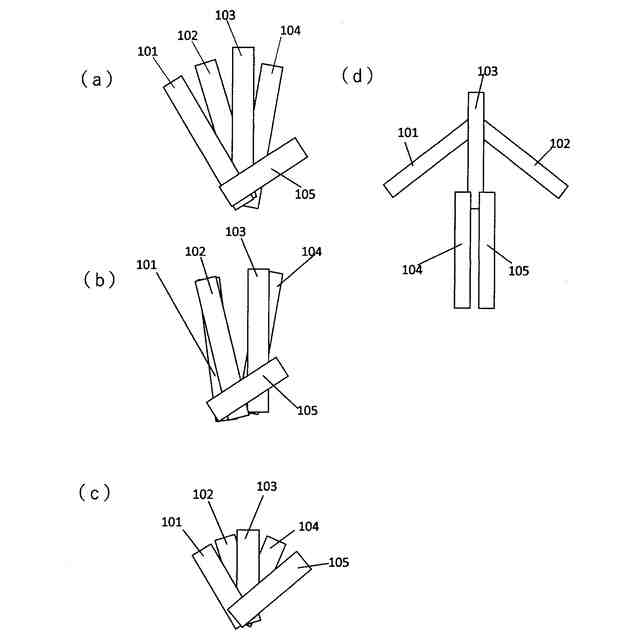

（ａ）～（ｄ）玩具１００～３００を使用した１つの応用例を示す平面図
【発明を実施するための形態】
【０００８】
以下に実施の形態の１例を示す。発明は、あくまで１例であり、１例に限定されない。
＜玩具１００＞
図１（ａ）、図１（ｂ）に実施の形態の玩具１００を示す。図１（ａ）は、玩具１００を分解したところである。図１（ｂ）は、玩具１００の長手方向に平行方向の断面図の一部分である。
玩具１００は、第１シート１１と第２シート１２と棒状体１３とからなる。第１シート１１と第２シート１２とを接着層１４とを接着している。第１シート１１と第２シート１２との間で、接着層１４に囲まれて棒状体１３がある。
【０００９】
第１シート１１、第２シート１２の少なくとも１方の表面に、面ファスナーがある。第１シート１１、第２シート１２は、樹脂フィルム、紙、布などが使用できる。厚みは、０．１ｍｍ～１ｍｍである。
【００１０】
棒状体１３は、例えば、針金などの金属の線などであり、表面が樹脂で覆われていてもよい。棒状体１３は、一定の形状を保つものがよい。変形させやすく、変形後の形状を保てるものがよい。断面が円形のものがよいが、楕円でも方形でもよい。棒状体１３は、紐状体でなく、長方形形状でもよい。
図１（ａ）では、棒状体１３が３本使用されている。１本でもよい。第１シート１１、第２シート１２の全長にわたるのがよい。棒状体１３は、直線状であるが曲がっていてもよい。棒状体１３は、紐状でなく、面状でもよい。第２シート１２と同様の直方体形状でもよい。
（【００１１】以降は省略されています）
