公開番号2025102086
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219307
出願日2023-12-26
発明の名称遊技機
出願人株式会社平和
代理人個人
主分類A63F 7/02 20060101AFI20250701BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技者の興趣を高めることが可能な遊技機を提供する。
【解決手段】始動領域への遊技球の進入が容易な第1作動状態又は困難な第2作動状態に変位可能な可変手段と、進入領域への遊技球の進入により特定抽選結果を導出可能な抽選手段と、始動領域への遊技球に進入により大入賞口開放遊技の実行が対応付けられた特定決定結果を導出可能な決定手段と、可変手段が特定抽選結果の導出に基づき第2作動状態よりも第1作動状態へ変位し易い入賞容易状態となる遊技機において、第1入賞容易状態と当該第1入賞容易状態よりも有利な第2入賞容易状態とを有し、第1入賞容易状態は抽選手段による導出回数が所定回数に到達すると終了し、第1入賞容易状態中の特定決定結果の導出に基づく図柄変動表示中に上記導出の回数が所定回数に到達すると第2入賞容易状態となるための条件が成立するように設定する。
【選択図】図120
特許請求の範囲【請求項１】
遊技球が進入可能な進入領域と、
所定の始動領域への遊技球の進入が相対的に容易な第１作動状態、又は、当該所定の始動領域への遊技球の進入が相対的に困難な第２作動状態に変位可能な可変手段と、
進入領域への遊技球の進入に基づき、特定抽選結果を導出可能な抽選手段と、
所定の始動領域への遊技球に進入に基づき、所定の大入賞口が開放される大入賞口開放遊技の実行が対応付けられた特定決定結果を導出可能な決定手段と、
決定手段による導出の結果に基づき、複数種類の変動時間の中のいずれかの変動時間の間、図柄の変動表示を実行可能な図柄表示手段と、を備え、
特定抽選結果が導出されると、可変手段が第１作動状態又は第２作動状態に変位し、
所定条件の成立により、可変手段が特定抽選結果の導出に基づき第２作動状態よりも第１作動状態へ変位し易い入賞容易状態となる遊技機であって、
入賞容易状態は、第１入賞容易状態と、当該第１入賞容易状態よりも有利な第２入賞容易状態とを有し、
第１入賞容易状態は、少なくとも抽選手段による導出の回数が所定回数に到達することにより終了し、
第１入賞容易状態中における所定の始動領域への遊技球の進入に基づき、決定手段により特定決定結果が導出された場合において、当該特定決定結果に基づく図柄の変動表示中に抽選手段による導出の回数が所定回数に到達することにより、第２入賞容易状態となるための条件が成立することを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 6,800 文字）【背景技術】
【０００２】
従来、この種の遊技機として、遊技領域に設けられた始動入賞口への遊技球の入球を契機として特別遊技の実行の可否を決定する当否抽選及び当該当否抽選の結果を示す特別図柄の決定が行われるとともに、特別図柄の変動表示が実行され、上述の当否抽選の結果が特別遊技を実行する旨（大当たりの当選）であることを示す特定図柄（大当たり図柄）の停止表示が行われることにより多くの賞球を獲得可能な特別遊技が実行されるものが知られている。
このような遊技機においては、遊技者の興趣を高めるべく、有利度の異なる複数の遊技状態を設け、所定の特定図柄が決定された場合には、特別遊技の終了後の遊技状態を有利度の異なる遊技状態（たとえば、時短遊技状態等）に設定するようなことが行われている。
また、近年では、遊技者の興趣を高めるべく、上述の当否抽選において、特別遊技を実行する旨の抽選結果の他、特別遊技の実行と異なる遊技利益として、特別遊技を介することなく有利度の異なる遊技状態（時短遊技状態）を設定する旨の特定抽選結果を導出可能とし、当該特定抽選結果を示す特殊図柄（時短図柄）の停止表示が行われることにより、特別遊技を介することなく所定の遊技状態と有利度の異なる遊技状態を設定するような遊技機も考案されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－７８９９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のような遊技機においては、遊技者の興趣を高めることができるものの、遊技の多様化が進む近年においては、より遊技者の興趣を高めることが可能な遊技性を提供可能な遊技機の登場が望まれていた。
【０００５】
そこで、本発明は、上述した事情によりなされたものであり、遊技者の興趣を高めることが可能な遊技機の提供を目的とする。
【課題を解決するための手段】
【０００６】
上述した目的を達成するために、本発明は次のように構成されている。
（１）本発明は、遊技球が進入可能な進入領域と、所定の始動領域への遊技球の進入が相対的に容易な第１作動状態、又は、当該所定の始動領域への遊技球の進入が相対的に困難な第２作動状態に変位可能な可変手段と、進入領域への遊技球の進入に基づき、特定抽選結果を導出可能な抽選手段と、所定の始動領域への遊技球に進入に基づき、所定の大入賞口が開放される大入賞口開放遊技の実行が対応付けられた特定決定結果を導出可能な決定手段と、決定手段による導出の結果に基づき、複数種類の変動時間の中のいずれかの変動時間の間、図柄の変動表示を実行可能な図柄表示手段と、を備え、特定抽選結果が導出されると、可変手段が第１作動状態又は第２作動状態に変位し、所定条件の成立により、可変手段が特定抽選結果の導出に基づき第２作動状態よりも第１作動状態へ変位し易い入賞容易状態となる遊技機であって、入賞容易状態は、第１入賞容易状態と、当該第１入賞容易状態よりも有利な第２入賞容易状態とを有し、第１入賞容易状態は、少なくとも抽選手段による導出の回数が所定回数に到達することにより終了し、第１入賞容易状態中における所定の始動領域への遊技球の進入に基づき、決定手段により特定決定結果が導出された場合において、当該特定決定結果に基づく図柄の変動表示中に抽選手段による導出の回数が所定回数に到達することにより、第２入賞容易状態となるための条件が成立することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、遊技者の興趣を高めることが可能な遊技機を提供することができる。
【図面の簡単な説明】
【０００８】
第１形態に係るパチンコ機の外観斜視図である。
第１形態に係るパチンコ機の前扉を開けた状態の外観斜視図である。

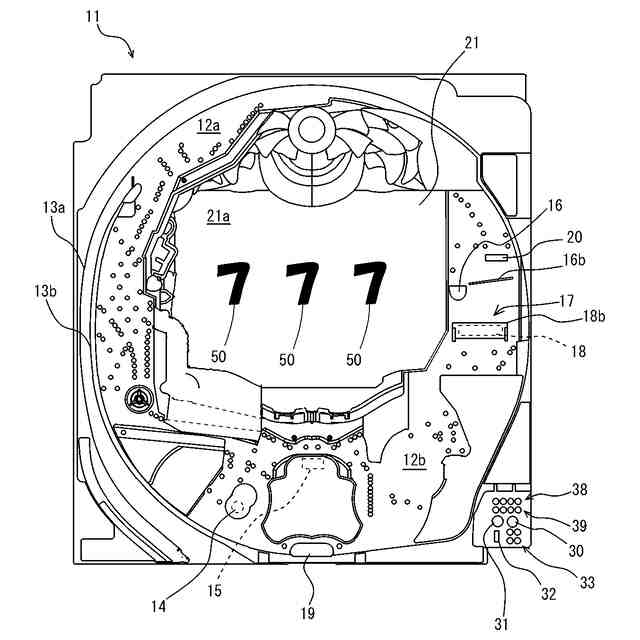

第１形態に係るパチンコ機の遊技盤の正面概略図である。

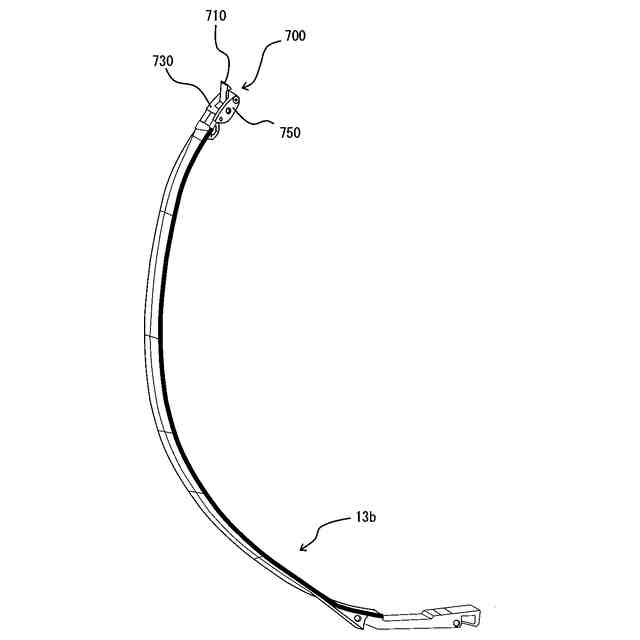

第１形態に係るパチンコ機の内レールの外観斜視図である。
第１形態に係るパチンコ機の逆流防止部の分解斜視図である。

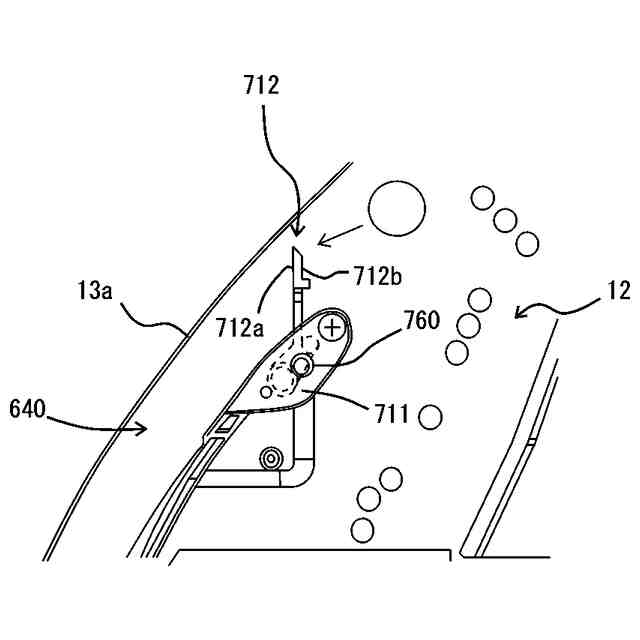

第１形態に係るパチンコ機の回動基部が非回動状態にあるときの逆流防止部の正面概略図である。

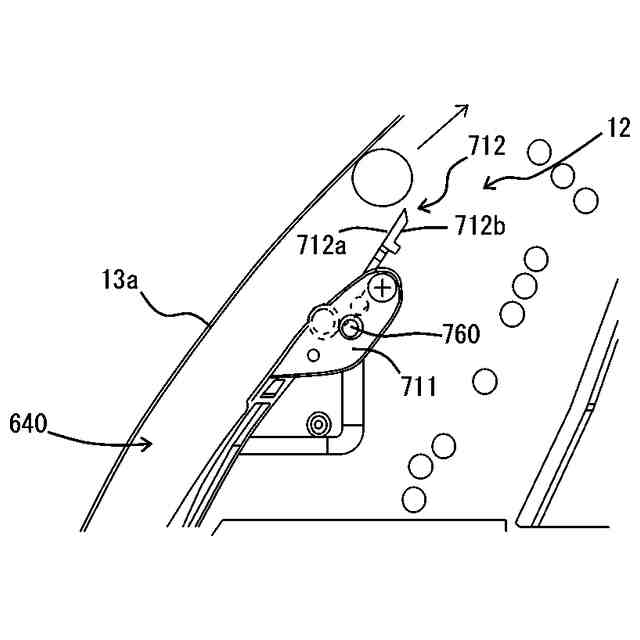

第１形態に係るパチンコ機の回動基部が回動状態にあるときの逆流防止部の正面概略図である。

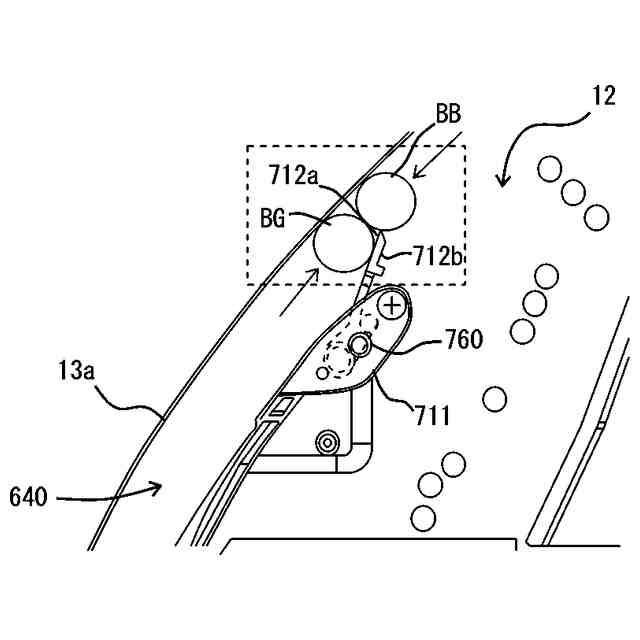

第１形態に係るパチンコ機の回動基部が回動中状態にあるときの逆流防止部の正面概略図である。

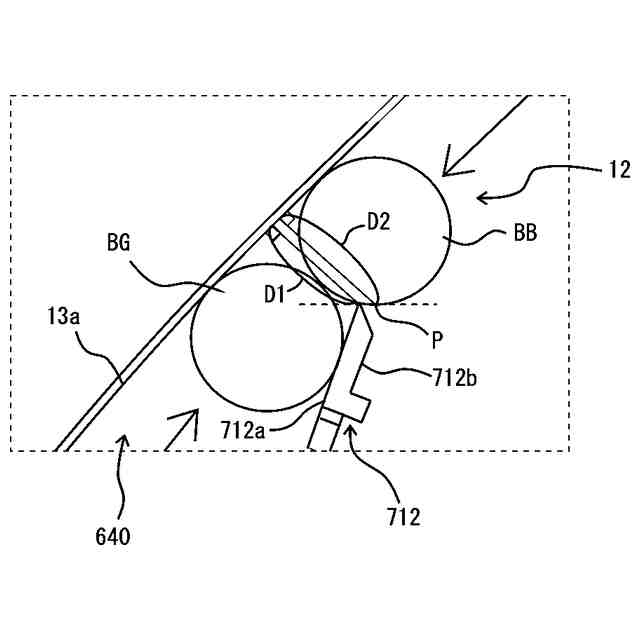

第１形態に係るパチンコ機の回動基部が回動中状態にあるときの逆流防止部における回動弁の正面拡大図である。
第１形態に係るパチンコ機の裏側の概略図である。
第１形態に係るパチンコ機の主制御基板の外観斜視図である。
第１形態に係るパチンコ機の第２始動入賞口及び可動片の拡大図である。
第１形態に係るパチンコ機のアタッカー装置内部の正面概略図である。
第１形態に係るパチンコ機の電気的構成を示すブロック図である。
第１形態に係るパチンコ機の当否乱数判定テーブルの説明図である。
第１形態に係るパチンコ機の特別図柄乱数判定テーブルの説明図である。
第１形態に係るパチンコ機の特別電動役物作動テーブルの説明図である。
第１形態に係るパチンコ機の遊技状態設定テーブルの説明図である。
第１形態に係るパチンコ機の変動パターンテーブルの説明図である。
第１形態に係るパチンコ機の変動パターンテーブルの説明図である。
第１形態に係るパチンコ機の停止表示時間テーブルの説明図である。
第１形態に係るパチンコ機の当たり決定乱数判定テーブルの説明図である。
第１形態に係るパチンコ機の普通図柄変動パターン決定テーブルの説明図である。
第１形態に係るパチンコ機の可動片作動制御テーブルの説明図である。
第１形態に係るパチンコ機の電断復帰時に設定される制御状態に関する説明図である。
第１形態に係るパチンコ機の電断復帰時に設定される制御状態に関する説明図である。
第１形態に係るパチンコ機の主制御基板における電断退避処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるメイン処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における電断復帰時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における差球制御リセット処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるタイマ割込処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるセンサ検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるゲート検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における第１始動入賞口検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における第２始動入賞口検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における事前判定処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における大入賞口検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における一般入賞口検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるアウト検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特定領域検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特図関連制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特別図柄変動開始処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における当否判定処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における変動パターン決定処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における停止後処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特別遊技制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特別遊技終了処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における普図関連制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における普通図柄変動開始処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における普通図柄抽選処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における普通図柄変動停止処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における普通図柄停止後処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における可動片制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるソレノイド制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における差球関連コマンドセット処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における差球判定制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における設定関連処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の各遊技状態への移行を示した状態遷移図である。
第１形態に係るパチンコ機の各演出状態への移行を示した状態遷移図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出決定テーブルの説明図である。
第１形態に係るパチンコ機の変動演出決定テーブルの説明図である。
第１形態に係るパチンコ機の各種演出や各種示唆の態様の一例を示す図である。
第１形態に係るパチンコ機の副制御基板におけるメイン処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板におけるタイマ割込処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における遊技状態設定関連コマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における電断復帰コマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における停止表示終了コマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における変動パターンコマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における差球関連コマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における賞球指定コマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の他の設定例における当否乱数判定テーブルの説明図である。
第１形態に係るパチンコ機の他の設定例における特別図柄乱数判定テーブルの説明図である。
第２形態に係るパチンコ機の当否乱数判定テーブルの説明図である。
第２形態に係るパチンコ機の特別図柄乱数判定テーブルの説明図である。
第２形態に係るパチンコ機の特別電動役物作動テーブルの説明図である。
第２形態に係るパチンコ機の遊技状態設定テーブルの説明図である。
第２形態に係るパチンコ機の変動パターンテーブルの説明図である。
第２形態に係るパチンコ機の停止表示時間テーブルの説明図である。
第２形態に係るパチンコ機の主制御基板における特別領域検出時処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における特別図柄変動開始処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における当否判定処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における停止表示時遊技状態設定処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における停止後処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における小当たり遊技制御処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における特別遊技終了処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第３形態に係るパチンコ機の各種設定内容を説明する図である。
第３形態に係るパチンコ機の各種設定内容を説明する図である。
第３形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第３形態に係るパチンコ機の主制御基板における残変動回数更新処理の概略を示すフローチャートである。
第３形態に係るパチンコ機の主制御基板における残小当たり回数更新処理の概略を示すフローチャートである。
第３形態に係るパチンコ機の主制御基板における遊技状態制御処理の概略を示すフローチャートである。
【発明を実施するための形態】
【０００９】
（第１形態）
以下、本発明の第１形態を、図面を参照しつつ説明する。
（パチンコ機Ｐの外部構成）
本形態に係る遊技機は、遊技媒体として遊技球を使用するパチンコ機Ｐである。特に図示していないが、パチンコ機Ｐが設置される遊技場においては、島と呼ばれる遊技機の設置領域に、複数台のパチンコ機Ｐが並べて配設されるとともに、遊技球を貸し出すための遊技球貸出装置が各パチンコ機Ｐに隣接して設置される。また、各パチンコ機Ｐは対応する遊技球貸出装置Ｒに接続されている。
遊技球貸出装置Ｒは、紙幣の投入や遊技球の貸し出しに必要な価値情報が記憶される記憶媒体（カード）の挿入が可能となっている。そして、遊技球貸出装置Ｒに紙幣を投入（又は、カードを挿入）した上で、パチンコ機Ｐに対して所定の操作を行うことにより、遊技球貸出装置Ｒから遊技球の貸し出しを受けることができるようになっている。
【００１０】
本形態に係るパチンコ機Ｐは、図１又は図２に示すように、島に固定される四角形状の枠体であって、中空部（特に図示しておらず）を有する機枠１と、この機枠１にヒンジ機構（特に図示しておらず）により開閉自在に取り付けられる四角形状の枠体であって、中空部（特に図示しておらず）を有する本体枠２と、この本体枠２にヒンジ機構（特に図示しておらず）により開閉自在に取り付けられ、正面に開口部（特に図示しておらず）が形成された前扉３と、を備えている。
（【００１１】以降は省略されています）
