公開番号2025072831
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183203
出願日2023-10-25
発明の名称遊技機
出願人株式会社平和
代理人個人
主分類A63F 7/02 20060101AFI20250501BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技者の興趣を高めることが可能な遊技機を提供する。
【解決手段】操作手段と、演出を実行可能な演出実行手段と、を備え、演出の実行に係る状態として、第1状態と、第1状態から変更可能な第2状態とを有し、操作手段の操作により、演出の実行に係る状態を変更可能な遊技機において、操作手段は、第1の操作と、第2の操作とを行うことが可能であり、演出の実行に係る状態の変更を実行する前に第1状態となっているときにおいて、第1の操作が1回行われると第2状態へ変更可能であり、第2の操作がN回(Nは2以上の自然数)行われるまでは第2状態へ変更されないものの、当該第2の操作がN回行われると第2状態へ変更可能であるように設定する。

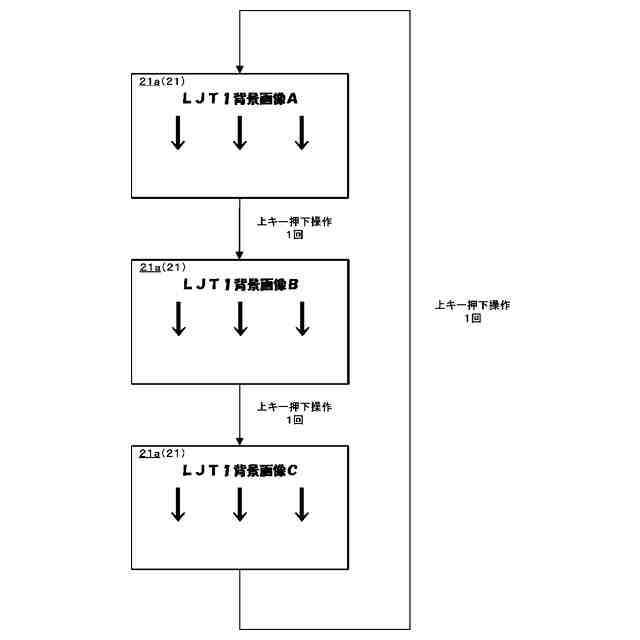

【選択図】図137
特許請求の範囲【請求項１】
操作を行うことが可能な操作手段と、
演出を実行可能な演出実行手段と、を備え、
演出の実行に係る状態として、第１状態と、第１状態から変更可能な第２状態とを有し、
操作手段の操作により、演出の実行に係る状態を変更可能な遊技機であって、
操作手段は、第１の操作と、第２の操作とを行うことが可能であり、
演出の実行に係る状態の変更を実行する前に第１状態となっているときにおいて、
第１の操作が１回行われると第２状態へ変更可能であり、
第２の操作がＮ回（Ｎは２以上の自然数）行われるまでは第２状態へ変更されないものの、当該第２の操作がＮ回行われると第２状態へ変更可能であることを特徴とする遊技機。
続きを表示（約 610 文字）【請求項２】
操作を行うことが可能な操作手段と、
演出を実行可能な演出実行手段と、を備え、
演出の実行に係る状態として、第１状態と、第１状態から変更可能な第２状態とを有し、
操作手段の操作により、演出の実行に係る状態を変更可能な遊技機であって、
操作手段は、第１の操作と、第２の操作とを行うことが可能であり、
演出の実行に係る状態の変更を実行する前に第１状態となっているときにおいて、
第１の操作が１回行われ、かつ所定の決定操作が行われると第２状態へ変更可能であり、
第２の操作がＮ回（Ｎは２以上の自然数）行われるまでは第２状態へ変更されないものの、当該第２の操作がＮ回行われ、かつ所定の決定操作が行われると第２状態へ変更可能であることを特徴とする遊技機。
【請求項３】
演出の実行に係る状態の変更を実行する前に第１状態となっているときにおいて、
予め定められた所定期間内に第２の操作がＮ回行われると第２状態へ変更可能であることを特徴とする請求項１又は２記載の遊技機。
【請求項４】
第２の操作がＮ－１回行われるまで、当該第２の操作が行われるごとに、特定演出を実行可能であり、
第２の操作がＮ回行われることなく所定期間が経過した場合には、実行されていた特定演出を終了することを特徴とする請求項３記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 6,900 文字）【背景技術】
【０００２】
従来、この種の遊技機として、遊技領域に設けられた始動入賞口への遊技球の入球を契機として特別遊技の実行の可否を決定する当否抽選及び当該当否抽選の結果を示す特別図柄の決定が行われるとともに、特別図柄の変動表示が実行され、上述の当否抽選の結果が特別遊技を実行する旨（大当たりの当選）であることを示す特定図柄（大当たり図柄）の停止表示が行われることにより多くの賞球を獲得可能な特別遊技が実行されるものが知られている。
このような遊技機においては、特別図柄の変動表示に伴って実行される演出の実行に関する状態（演出モード、複数の背景画像のうちいずれかが表示される状態、複数のＢＧＭのうちいずれかが出力される状態等）を、遊技者の操作により変更可能とするようなことが行われている（特許文献１及び２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０６６７１６号公報
特開２０２２－１６４７５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のような遊技機においては、演出の実行に関する状態を遊技者の操作により変更可能とすることで、遊技者の興趣を高めることができるものの、遊技性や演出の多様化が進む近年においては、より遊技者の興趣を高めることが可能な遊技機の登場が望まれていた。
【０００５】
そこで、本発明は、上述した事情によりなされたものであり、遊技者の興趣を高めることが可能な遊技機の提供を目的とする。
【課題を解決するための手段】
【０００６】
上述した目的を達成するために、本発明は次のように構成されている。
（１）本発明は、操作を行うことが可能な操作手段と、演出を実行可能な演出実行手段と、を備え、演出の実行に係る状態として、第１状態と、第１状態から変更可能な第２状態とを有し、操作手段の操作により、演出の実行に係る状態を変更可能な遊技機であって、操作手段は、第１の操作と、第２の操作とを行うことが可能であり、演出の実行に係る状態の変更を実行する前に第１状態となっているときにおいて、第１の操作が１回行われると第２状態へ変更可能であり、第２の操作がＮ回（Ｎは２以上の自然数）行われるまでは第２状態へ変更されないものの、当該第２の操作がＮ回行われると第２状態へ変更可能であることを特徴とする。
（２）また、本発明は、操作を行うことが可能な操作手段と、演出を実行可能な演出実行手段と、を備え、演出の実行に係る状態として、第１状態と、第１状態から変更可能な第２状態とを有し、操作手段の操作により、演出の実行に係る状態を変更可能な遊技機であって、操作手段は、第１の操作と、第２の操作とを行うことが可能であり、演出の実行に係る状態の変更を実行する前に第１状態となっているときにおいて、第１の操作が１回行われ、かつ所定の決定操作が行われると第２状態へ変更可能であり、第２の操作がＮ回（Ｎは２以上の自然数）行われるまでは第２状態へ変更されないものの、当該第２の操作がＮ回行われ、かつ所定の決定操作が行われると第２状態へ変更可能であるようにしてもよい。
（３）また、本発明に係る遊技機は、演出の実行に係る状態の変更を実行する前に第１状態となっているときにおいて、予め定められた所定期間内に第２の操作がＮ回行われると第２状態へ変更可能であるようにしてもよい。
（４）また、本発明に係る遊技機は、第２の操作がＮ－１回行われるまで、当該第２の操作が行われるごとに、特定演出を実行可能であり、第２の操作がＮ回行われることなく所定期間が経過した場合には、実行されていた特定演出を終了するようにしてもよい。
【発明の効果】
【０００７】
本発明によれば、遊技者の興趣を高めることが可能な遊技機を提供することができる。
【図面の簡単な説明】
【０００８】

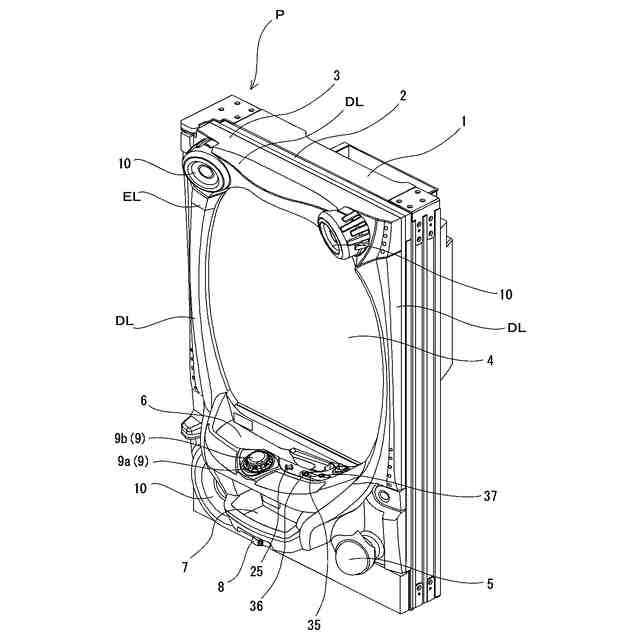

第１形態に係るパチンコ機の外観斜視図である。

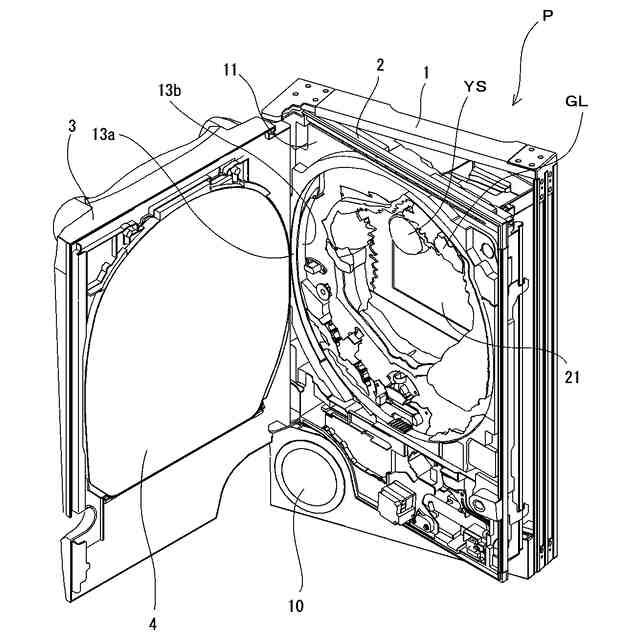

第１形態に係るパチンコ機の前扉を開けた状態の外観斜視図である。

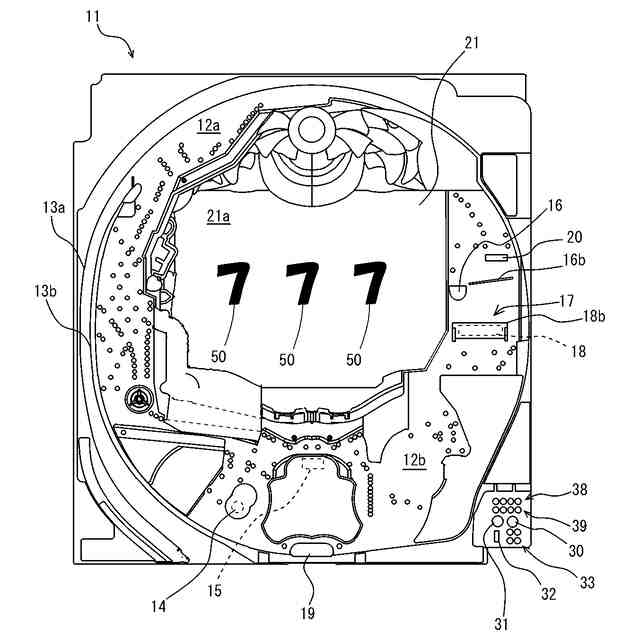

第１形態に係るパチンコ機の遊技盤の正面概略図である。

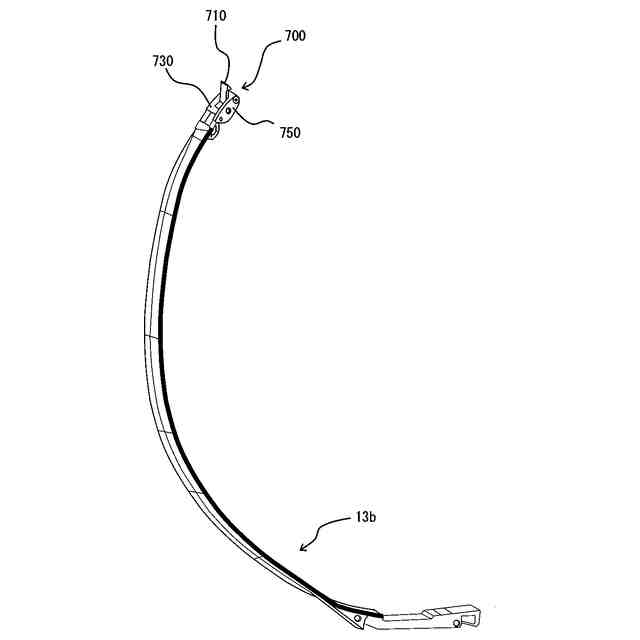

第１形態に係るパチンコ機の内レールの外観斜視図である。

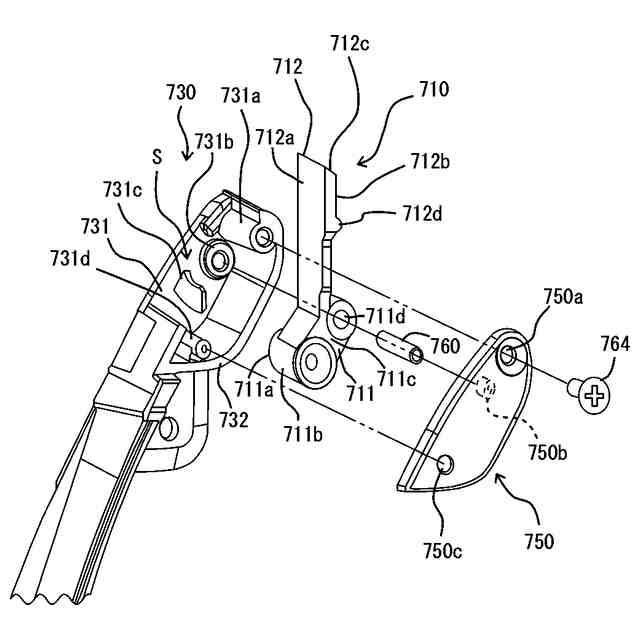

第１形態に係るパチンコ機の逆流防止部の分解斜視図である。

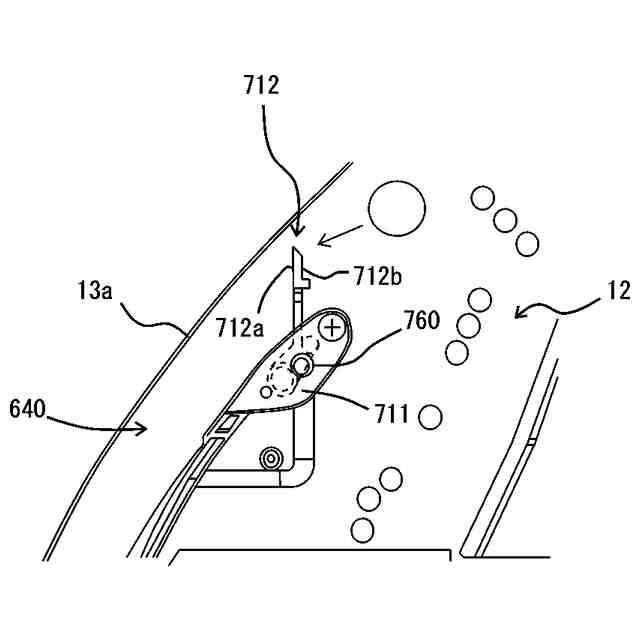

第１形態に係るパチンコ機の回動基部が非回動状態にあるときの逆流防止部の正面概略図である。

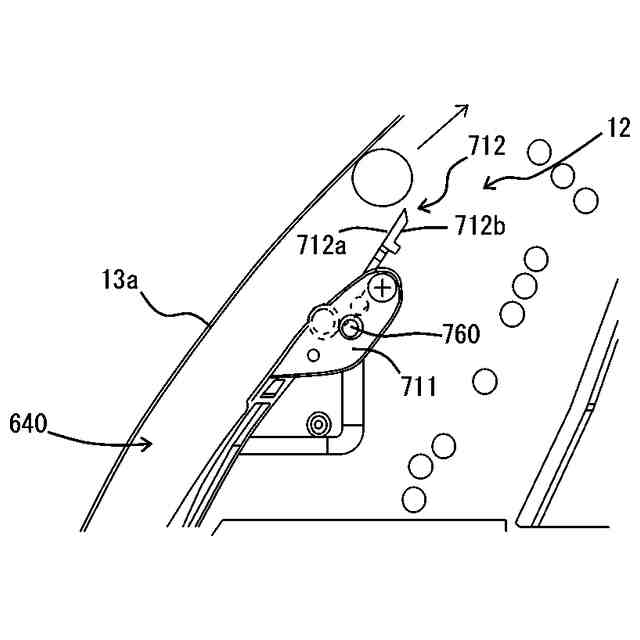

第１形態に係るパチンコ機の回動基部が回動状態にあるときの逆流防止部の正面概略図である。

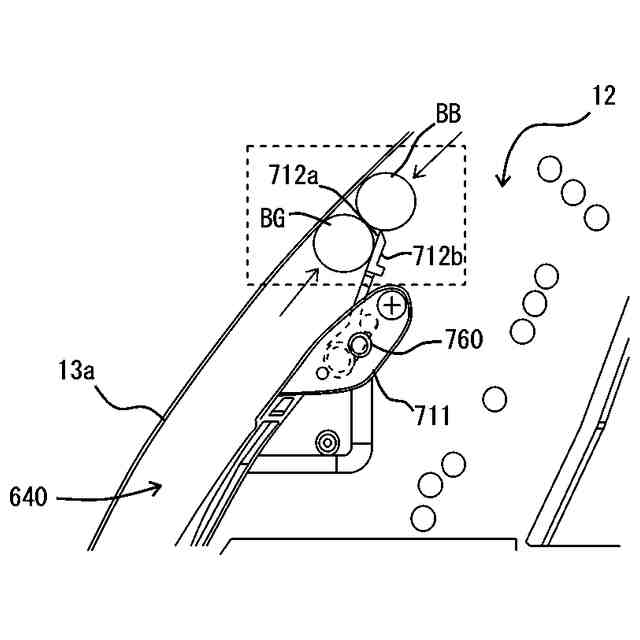

第１形態に係るパチンコ機の回動基部が回動中状態にあるときの逆流防止部の正面概略図である。

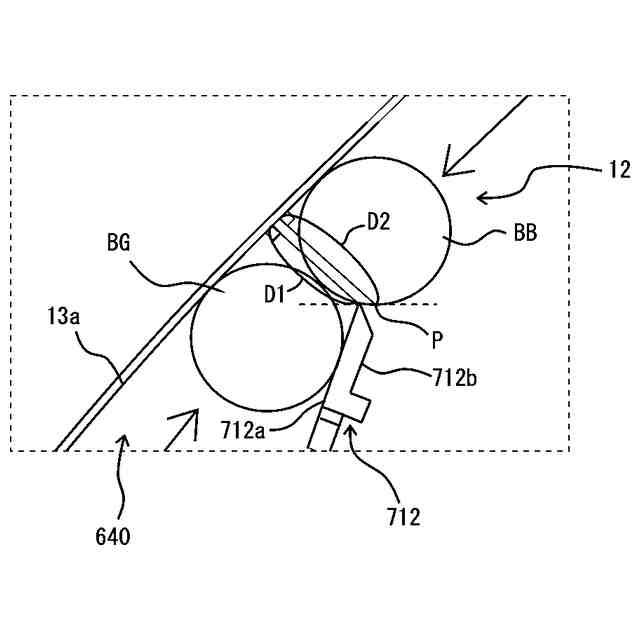

第１形態に係るパチンコ機の回動基部が回動中状態にあるときの逆流防止部における回動弁の正面拡大図である。
第１形態に係るパチンコ機の裏側の概略図である。
第１形態に係るパチンコ機の主制御基板の外観斜視図である。
第１形態に係るパチンコ機の第２始動入賞口及び可動片の拡大図である。
第１形態に係るパチンコ機のアタッカー装置内部の正面概略図である。
第１形態に係るパチンコ機の電気的構成を示すブロック図である。
第１形態に係るパチンコ機の当否乱数判定テーブルの説明図である。
第１形態に係るパチンコ機の特別図柄乱数判定テーブルの説明図である。
第１形態に係るパチンコ機の特別電動役物作動テーブルの説明図である。
第１形態に係るパチンコ機の遊技状態設定テーブルの説明図である。
第１形態に係るパチンコ機の変動パターンテーブルの説明図である。
第１形態に係るパチンコ機の変動パターンテーブルの説明図である。
第１形態に係るパチンコ機の停止表示時間テーブルの説明図である。
第１形態に係るパチンコ機の当たり決定乱数判定テーブルの説明図である。
第１形態に係るパチンコ機の普通図柄変動パターン決定テーブルの説明図である。
第１形態に係るパチンコ機の可動片作動制御テーブルの説明図である。
第１形態に係るパチンコ機の電断復帰時に設定される制御状態に関する説明図である。
第１形態に係るパチンコ機の電断復帰時に設定される制御状態に関する説明図である。
第１形態に係るパチンコ機の主制御基板における電断退避処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるメイン処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における電断復帰時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における差球制御リセット処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるタイマ割込処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるセンサ検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるゲート検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における第１始動入賞口検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における第２始動入賞口検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における事前判定処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における大入賞口検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における一般入賞口検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるアウト検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特定領域検出時処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特図関連制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特別図柄変動開始処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における当否判定処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における変動パターン決定処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における停止後処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特別遊技制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における特別遊技終了処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における普図関連制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における普通図柄変動開始処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における普通図柄抽選処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における普通図柄変動停止処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における普通図柄停止後処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における可動片制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板におけるソレノイド制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における差球関連コマンドセット処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における差球判定制御処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の主制御基板における設定関連処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の各遊技状態への移行を示した状態遷移図である。
第１形態に係るパチンコ機の各演出状態への移行を示した状態遷移図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第１形態に係るパチンコ機の変動演出決定テーブルの説明図である。
第１形態に係るパチンコ機の変動演出決定テーブルの説明図である。
第１形態に係るパチンコ機の各種演出や各種示唆の態様の一例を示す図である。
第１形態に係るパチンコ機の副制御基板におけるメイン処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板におけるタイマ割込処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における遊技状態設定関連コマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における電断復帰コマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における停止表示終了コマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における変動パターンコマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における差球関連コマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の副制御基板における賞球指定コマンド受信処理の概略を示すフローチャートである。
第１形態に係るパチンコ機の他の設定例における当否乱数判定テーブルの説明図である。
第１形態に係るパチンコ機の他の設定例における特別図柄乱数判定テーブルの説明図である。
第２形態に係るパチンコ機の当否乱数判定テーブルの説明図である。
第２形態に係るパチンコ機の特別図柄乱数判定テーブルの説明図である。
第２形態に係るパチンコ機の特別電動役物作動テーブルの説明図である。
第２形態に係るパチンコ機の遊技状態設定テーブルの説明図である。
第２形態に係るパチンコ機の変動パターンテーブルの説明図である。
第２形態に係るパチンコ機の停止表示時間テーブルの説明図である。
第２形態に係るパチンコ機の主制御基板における特別領域検出時処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における特別図柄変動開始処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における当否判定処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における停止表示時遊技状態設定処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における停止後処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における小当たり遊技制御処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の主制御基板における特別遊技終了処理の概略を示すフローチャートである。
第２形態に係るパチンコ機の変動演出の態様の一例を示す図である。
第３形態に係るパチンコ機の各種設定内容を説明する図である。
第３形態に係るパチンコ機の各種設定内容を説明する図である。
第３形態に係るパチンコ機の主制御基板における特別図柄変動停止処理の概略を示すフローチャートである。
第３形態に係るパチンコ機の主制御基板における残変動回数更新処理の概略を示すフローチャートである。
第３形態に係るパチンコ機の主制御基板における残小当たり回数更新処理の概略を示すフローチャートである。
第３形態に係るパチンコ機の主制御基板における遊技状態制御処理の概略を示すフローチャートである。
【発明を実施するための形態】
【０００９】
（第１形態）
以下、本発明の第１形態を、図面を参照しつつ説明する。
（パチンコ機Ｐの外部構成）
本形態に係る遊技機は、遊技媒体として遊技球を使用するパチンコ機Ｐである。特に図示していないが、パチンコ機Ｐが設置される遊技場においては、島と呼ばれる遊技機の設置領域に、複数台のパチンコ機Ｐが並べて配設されるとともに、遊技球を貸し出すための遊技球貸出装置が各パチンコ機Ｐに隣接して設置される。また、各パチンコ機Ｐは対応する遊技球貸出装置Ｒに接続されている。
遊技球貸出装置Ｒは、紙幣の投入や遊技球の貸し出しに必要な価値情報が記憶される記憶媒体（カード）の挿入が可能となっている。そして、遊技球貸出装置Ｒに紙幣を投入（又は、カードを挿入）した上で、パチンコ機Ｐに対して所定の操作を行うことにより、遊技球貸出装置Ｒから遊技球の貸し出しを受けることができるようになっている。
【００１０】
本形態に係るパチンコ機Ｐは、図１又は図２に示すように、島に固定される四角形状の枠体であって、中空部（特に図示しておらず）を有する機枠１と、この機枠１にヒンジ機構（特に図示しておらず）により開閉自在に取り付けられる四角形状の枠体であって、中空部（特に図示しておらず）を有する本体枠２と、この本体枠２にヒンジ機構（特に図示しておらず）により開閉自在に取り付けられ、正面に開口部（特に図示しておらず）が形成された前扉３と、を備えている。
（【００１１】以降は省略されています）
