公開番号2025067572
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177661
出願日2023-10-13
発明の名称転がり軸受の荷重推定装置、荷重推定方法、およびプログラム
出願人日本精工株式会社
代理人弁理士法人栄光事務所
主分類G01M 13/045 20190101AFI20250417BHJP(測定;試験)
要約【課題】より精度の高い転がり軸受の荷重推定方法を提供する。
【解決手段】転がり軸受の荷重推定装置は、回転中の前記転がり軸受の振動情報を測定する振動センサと、回転中の前記転がり軸受の回転情報を測定する回転速度センサと、振動情報、回転情報、および補正値の対応関係が規定された、あるいは回転情報および補正値の対応関係が規定された第1のテーブルを用いて、補正値を導出し、当該導出した補正値により前記振動センサにて測定した振動情報を補正する補正手段と、前記補正手段にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出手段と、前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転情報の対応関係が規定された第2のテーブルを用いて、前記回転速度センサにて測定した回転速度と前記導出手段にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定手段と、を有する。

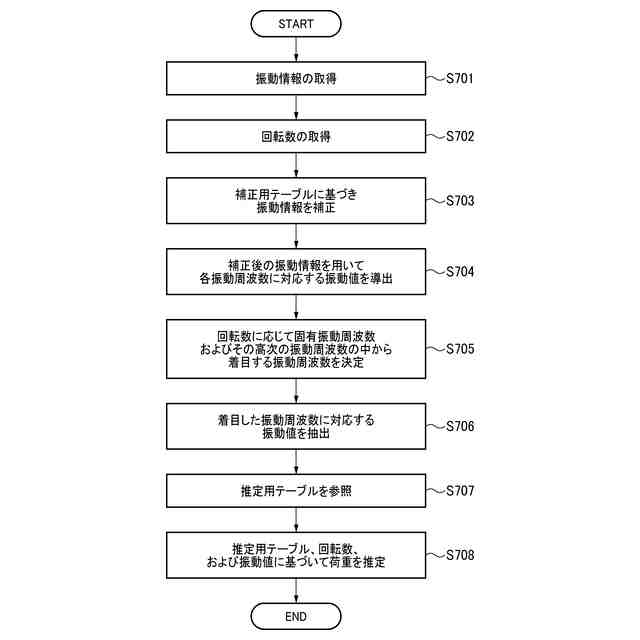

【選択図】図7
特許請求の範囲【請求項１】

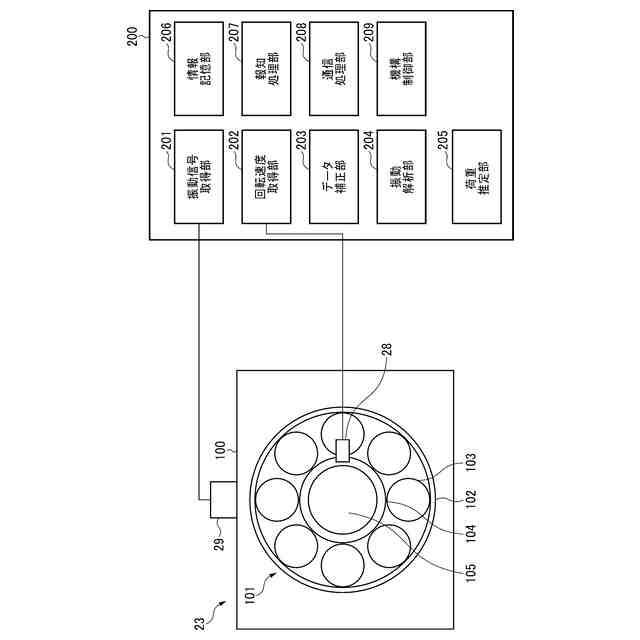

転がり軸受の荷重推定装置であって、
回転中の前記転がり軸受の振動情報を測定する振動センサと、
回転中の前記転がり軸受の回転情報を測定する回転速度センサと、
振動情報、回転情報、および補正値の対応関係が規定された、あるいは回転情報および補正値の対応関係が規定された第１のテーブルを用いて、補正値を導出し、当該導出した補正値により前記振動センサにて測定した振動情報を補正する補正手段と、
前記補正手段にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出手段と、

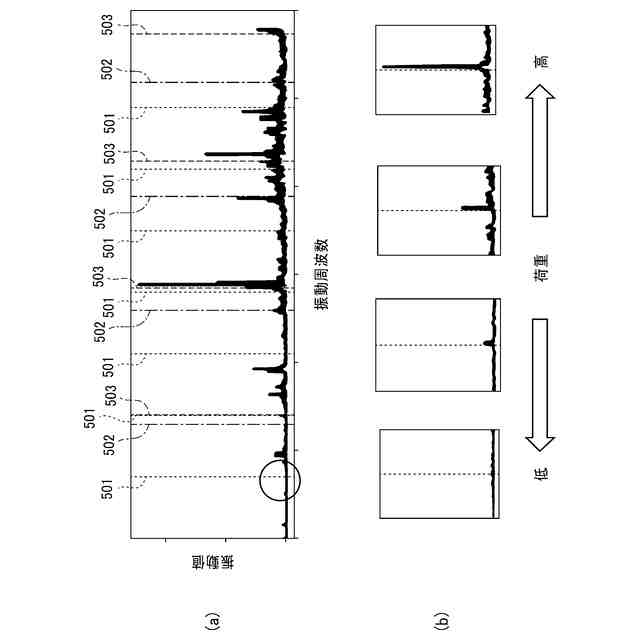

前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転情報の対応関係が規定された第２のテーブルを用いて、前記回転速度センサにて測定した回転速度と前記導出手段にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定手段と、
を有することを特徴とする荷重推定装置。
続きを表示（約 2,500 文字）【請求項２】

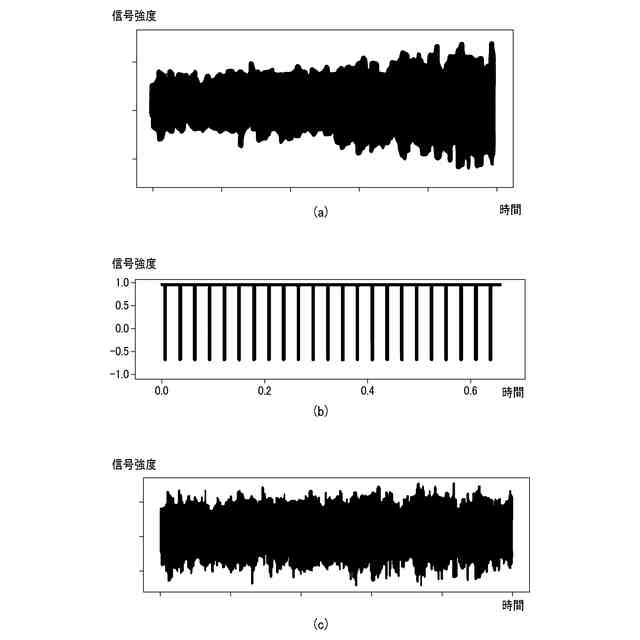

前記導出手段は、前記補正手段にて補正された振動情報に対し、回転数変動による周波数の変動を抑制するためのリサンプリングによる次数比分析を用いて前記所定の振動周波数の振動値を導出する、請求項１に記載の荷重推定装置。
【請求項３】
転がり軸受の荷重推定装置であって、
回転中の前記転がり軸受の振動情報を測定する振動センサと、
回転中の前記転がり軸受の回転速度を測定する回転速度センサと、
少なくとも回転情報を入力とし、振動情報に対する補正値を出力として学習処理が行われることにより生成された学習済みモデルに対し、少なくとも前記回転速度センサにて測定した回転速度を入力することにより、補正値を導出し、当該導出した補正値により前記振動センサにて測定した振動情報を補正する補正手段と、
前記補正手段にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出手段と、
前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転速度の対応関係が規定されたテーブルを用いて、前記回転速度センサにて測定した回転速度と前記導出手段にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定手段と、
を有することを特徴とする荷重推定装置。
【請求項４】
前記導出手段は、前記補正手段にて補正された振動情報に対し、回転数変動による周波数の変動を抑制するためのリサンプリングによる次数比分析を用いて前記所定の振動周波数の振動値を導出する、請求項３に記載の荷重推定装置。
【請求項５】

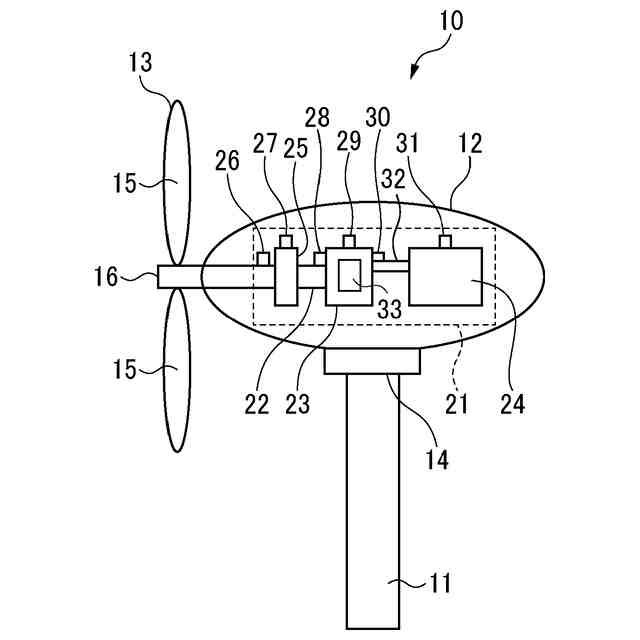

前記転がり軸受は、風力発電装置の主軸を支持する転がり軸受であることを特徴とする請求項１から４のいずれか一項に記載の荷重推定装置。
【請求項６】
転がり軸受の荷重推定方法であって、
回転中の前記転がり軸受の振動情報を取得する第１の取得工程と、
回転中の前記転がり軸受の回転情報を取得する第２の取得工程と、
振動情報、回転情報、および補正値の対応関係が規定された、あるいは回転情報および補正値の対応関係が規定された第１のテーブルを用いて、補正値を導出し、当該導出した補正値により前記第１の取得工程にて取得した振動情報を補正する補正工程と、
前記補正工程にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出工程と、
前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転情報の対応関係が規定された第２のテーブルを用いて、前記第２の取得工程にて取得した回転速度と前記導出工程にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定工程と、
を有することを特徴とする荷重推定方法。
【請求項７】
転がり軸受の荷重推定方法であって、
回転中の前記転がり軸受の振動情報を取得する第１の取得工程と、
回転中の前記転がり軸受の回転速度を取得する第２の取得工程と、
少なくとも回転情報を入力とし、振動情報に対する補正値を出力として学習処理が行われることにより生成された学習済みモデルに対し、少なくとも前記第２の取得工程にて取得した回転速度を入力することにより、補正値を導出し、当該導出した補正値により前記第１の取得工程にて取得した振動情報を補正する補正工程と、
前記補正工程にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出工程と、
前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転速度の対応関係が規定されたテーブルを用いて、前記第２の取得工程にて取得した回転速度と前記導出工程にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定工程と、
を有することを特徴とする荷重推定方法。
【請求項８】
コンピュータに、
回転中の転がり軸受の振動情報を取得する第１の取得工程、
回転中の前記転がり軸受の回転情報を取得する第２の取得工程、
振動情報、回転情報、および補正値の対応関係が規定された、あるいは回転情報、および補正値の対応関係が規定された第１のテーブルを用いて、補正値を導出し、当該導出した補正値により前記第１の取得工程にて取得した振動情報を補正する補正工程、
前記補正工程にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出工程、
前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転情報の対応関係が規定された第２のテーブルを用いて、前記第２の取得工程にて取得した回転速度と前記導出工程にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定工程、
を実行させるためのプログラム。
【請求項９】
コンピュータに、
回転中の転がり軸受の振動情報を取得する第１の取得工程、
回転中の前記転がり軸受の回転速度を取得する第２の取得工程、
少なくとも回転情報を入力とし、振動情報に対する補正値を出力として学習処理が行われることにより生成された学習済みモデルに対し、少なくとも前記第２の取得工程にて取得した回転速度を入力することにより、補正値を導出し、当該導出した補正値により前記第１の取得工程にて取得した振動情報を補正する補正工程、
前記補正工程にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出工程、
前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転速度の対応関係が規定されたテーブルを用いて、前記第２の取得工程にて取得した回転速度と前記導出工程にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定工程、
を実行させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、転がり軸受の荷重推定装置、荷重推定方法、およびプログラムに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】

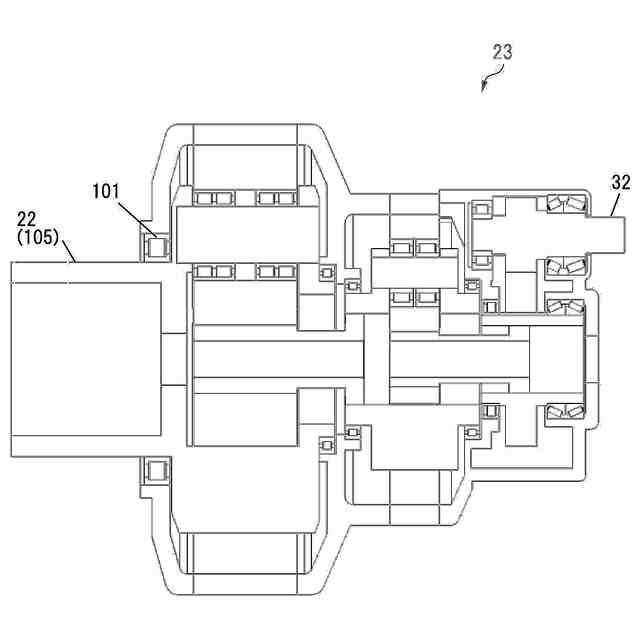

従来、風車などの機械装置では、その内部に設けられる転がり軸受などの回転部品に対する荷重に合わせた制御を行うことが求められる。例えば、転がり軸受において、荷重が小さくなりすぎると自転滑りや公転滑りが発生してスミアリングが発生したり、その一方で、荷重が大きくなりすぎると早期はくりや異常発熱が発生したりするなどの不具合が生じる恐れがある。このような不具合は、装置の誤作動や短寿命化の原因となりうる。そのため、転がり軸受に対して負荷されている荷重を測定するための方法が求められている。例えば、図８は機械装置に用いられる増速機の断面構成の例を示し、その内部には、主軸２２を支持する転がり軸受１０１が備えられている。主軸２２に負荷される荷重は、それを支持する転がり軸受１０１にも負荷される。
【０００３】
例えば、特許文献１では、風力発電装置の主軸軸受において軌道輪のひずみ又は外輪と内輪の相対変位に基づいて、荷重を測定する方法が開示されている。また、特許文献２では、転がり軸受の回転動作時において発生する振動を測定し、測定した振動から得られる周波数に基づいて荷重を演算する方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－１５９７１０号公報
特開平１１－００２２３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の技術のようなひずみゲージ、または変位センサを用いる方法はそれらの取り付けは困難であり高コストとなる。特許文献２の技術では回転速度が変化する用途には十分ではない可能性がある。つまり、従来の手法では、風などの外的な要因により瞬間的に回転速度が変動し得る環境下においては、回転動作中の荷重を測定することは困難であった。より具体的には、回転数が変化した場合、同じ荷重でも振動値が変動してしまう。そのため、回転数の変化を考慮せずに、変動した振動値に対してＦＦＴ（ＦａｓｔＦｏｕｒｉｅｒＴｒａｎｓｆｏｒｍ）などによる診断処理を行うと誤差が生じ、荷重の推定精度も低下してしまう。
【０００６】
上記課題を鑑み、本発明は、より精度の高い転がり軸受の荷重推定方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために本発明は以下の構成を有する。すなわち、転がり軸受の荷重推定装置であって、
回転中の前記転がり軸受の振動情報を測定する振動センサと、
回転中の前記転がり軸受の回転情報を測定する回転速度センサと、
振動情報、回転情報、および補正値の対応関係が規定された、あるいは回転情報および補正値の対応関係が規定された第１のテーブルを用いて、補正値を導出し、当該導出した補正値により前記振動センサにて測定した振動情報を補正する補正手段と、
前記補正手段にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出手段と、
前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転情報の対応関係が規定された第２のテーブルを用いて、前記回転速度センサにて測定した回転速度と前記導出手段にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定手段と、
を有する。
【０００８】
また、本発明の別の形態は以下の構成を有する。すなわち、転がり軸受の荷重推定装置であって、
回転中の前記転がり軸受の振動情報を測定する振動センサと、
回転中の前記転がり軸受の回転速度を測定する回転速度センサと、
少なくとも回転情報を入力とし、振動情報に対する補正値を出力として学習処理が行われることにより生成された学習済みモデルに対し、少なくとも前記回転速度センサにて測定した回転速度を入力することにより、補正値を導出し、当該導出した補正値により前記振動センサにて測定した振動情報を補正する補正手段と、
前記補正手段にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出手段と、
前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転速度の対応関係が規定されたテーブルを用いて、前記回転速度センサにて測定した回転速度と前記導出手段にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定手段と、
を有する。
【０００９】
また、本発明の別の形態は以下の構成を有する。すなわち、転がり軸受の荷重推定方法であって、
回転中の前記転がり軸受の振動情報を取得する第１の取得工程と、
回転中の前記転がり軸受の回転情報を取得する第２の取得工程と、
振動情報、回転情報、および補正値の対応関係が規定された、あるいは回転情報および補正値の対応関係が規定された第１のテーブルを用いて、補正値を導出し、当該導出した補正値により前記第１の取得工程にて取得した振動情報を補正する補正工程と、
前記補正工程にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出工程と、
前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転情報の対応関係が規定された第２のテーブルを用いて、前記第２の取得工程にて取得した回転速度と前記導出工程にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定工程と、
を有する。
【００１０】
また、本発明の別の形態は以下の構成を有する。すなわち、転がり軸受の荷重推定方法であって、
回転中の前記転がり軸受の振動情報を取得する第１の取得工程と、
回転中の前記転がり軸受の回転速度を取得する第２の取得工程と、
少なくとも回転情報を入力とし、振動情報に対する補正値を出力として学習処理が行われることにより生成された学習済みモデルに対し、少なくとも前記第２の取得工程にて取得した回転速度を入力することにより、補正値を導出し、当該導出した補正値により前記第１の取得工程にて取得した振動情報を補正する補正工程と、
前記補正工程にて補正された振動情報を用いて所定の振動周波数の振動値を導出する導出工程と、
前記転がり軸受に対する荷重、前記所定の振動周波数の振動値、および回転速度の対応関係が規定されたテーブルを用いて、前記第２の取得工程にて取得した回転速度と前記導出工程にて導出した振動値に対応する、前記転がり軸受に対して負荷されている荷重を推定する推定工程と、
を有する。
（【００１１】以降は省略されています）
