公開番号2025066508
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023176167
出願日2023-10-11
発明の名称送風システム及び空調システム
出願人三菱電機株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類F24F 7/007 20060101AFI20250416BHJP(加熱;レンジ;換気)
要約【課題】建物の屋内に干された洗濯物の効率的な乾燥を促進できるとともに、ユーザの快適性を向上できる送風システムを提供する。
【解決手段】送風システムは、第1空間及び第2空間が形成された建物に設けられた送風システムである。送風システムは、第1空間と第2空間とを連通する風路に設けられた送風装置と、環境情報取得手段と、を備える。送風装置は、送風装置の停止中に、予め設定された開始条件が成立した場合に、第1空間の空気の第2空間への搬送を開始する。環境情報取得手段は、第2空間の湿度に関する情報を取得する。開始条件は、第2空間の湿度が予め設定された第1基準時間以内に予め設定された第1基準湿度以上増加したことである。
【選択図】図1
特許請求の範囲【請求項１】
第１空間及び第２空間が形成された建物に設けられた送風システムであって、
前記第１空間と前記第２空間とを連通する風路に設けられた送風装置と、
環境情報取得手段と、を備え、
前記送風装置は、前記送風装置の停止中に、予め設定された開始条件が成立した場合に、前記第１空間の空気の前記第２空間への搬送を開始し、
前記環境情報取得手段は、前記第２空間の湿度に関する情報を取得し、
前記開始条件は、前記第２空間の湿度が予め設定された第１基準時間以内に予め設定された第１基準湿度以上増加したことである送風システム。
続きを表示（約 1,000 文字）【請求項２】
前記第１基準時間は、１０分間であり、
前記第１基準湿度は、５％である請求項１に記載の送風システム。
【請求項３】
前記環境情報取得手段は、外気の湿度に関する情報をさらに取得し、
前記開始条件は、
前記第２空間の湿度が前記第１基準時間以内に前記第１基準湿度以上増加し、かつ、
前記外気の湿度が予め設定された第２基準湿度以下であることである請求項１又は請求項２に記載の送風システム。
【請求項４】
前記第２基準湿度は、８０％である請求項３に記載の送風システム。
【請求項５】
前記環境情報取得手段は、外気の湿度に関する情報をさらに取得し、
前記送風装置は、前記送風装置の動作中に、予め設定された停止条件が成立した場合に、前記第１空間の空気の前記第２空間への搬送を停止し、
前記停止条件は、前記外気の湿度が予め設定された第２基準時間以内に予め設定された第３基準湿度以上増加したことである請求項１に記載の送風システム。
【請求項６】
前記第２基準時間は、１０分間であり、
前記第３基準湿度は、５％である請求項５に記載の送風システム。
【請求項７】
前記第１空間内及び前記第２空間内の一方又は両方の空気を屋外に排出する排気装置をさらに備え、
前記送風装置の送風量は、前記排気装置の排気風量の合計よりも大きい請求項１又は請求項５のいずれか一項に記載の送風システム。
【請求項８】
前記建物に設置された洗濯機の動作状態を取得する機器動作状態取得手段をさらに備え、
前記開始条件は、
前記第２空間の湿度が前記第１基準時間以内に前記第１基準湿度以上増加したこと、又は、
前記洗濯機が運転を行ったことである請求項１に記載の送風システム。
【請求項９】
第１空間、第２空間及び第３空間が形成された建物に設けられた送風システムであって、
前記第１空間と、前記第２空間及び前記第３空間のそれぞれとを連通する風路に設けられた送風装置を備え、
前記送風装置は、前記第１空間の空気を、前記第２空間及び前記第３空間のそれぞれへ搬送する送風システム。
【請求項１０】
請求項１又は請求項５に記載の送風システムと、
前記第１空間の空気調和を行う空気調和装置と、を備えた空調システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、送風システム及び空調システムに関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
建物の玄関ホールの空気を吸い込んで、その空気をダクトを通じて、建物の洗面室に設けられた物干し領域付近の吹出口から吹き出させるものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０３２５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に示されるようなシステムにおいては、洗濯物が干された領域における湿度変化について十分に考慮されていない。このため、不必要に空気を洗濯物が干された領域に送ってしまうことで、洗濯物が干された領域における温熱的快適性が損なわれたり、外気が低温時又は外気が高湿時には、洗濯物を乾燥させる性能が低下したりしてしまう。
【０００５】
本開示は、このような課題を解決するためになされたものである。その目的は、建物の屋内に干された洗濯物の効率的な乾燥を促進できる送風システム及び空調システムを提供することにある。
【課題を解決するための手段】
【０００６】
本開示に係る送風システムは、第１空間及び第２空間が形成された建物に設けられた送風システムであって、前記第１空間と前記第２空間とを連通する風路に設けられた送風装置と、環境情報取得手段と、を備え、前記送風装置は、前記送風装置の停止中に、予め設定された開始条件が成立した場合に、前記第１空間の空気の前記第２空間への搬送を開始し、前記環境情報取得手段は、前記第２空間の湿度に関する情報を取得し、前記開始条件は、前記第２空間の湿度が予め設定された第１基準時間以内に予め設定された第１基準湿度以上増加したことである。
【０００７】
本開示に係る空調システムは、上記の送風システムと、前記第１空間の空気調和を行う空気調和装置と、を備える。
【発明の効果】
【０００８】
本開示に係る送風システム及び空調システムによれば、建物の屋内に干された洗濯物の効率的な乾燥を促進できるという効果を奏する。
【図面の簡単な説明】
【０００９】
実施の形態１に係る送風システムが適用された建物の一例を模式的に示す平面図である。

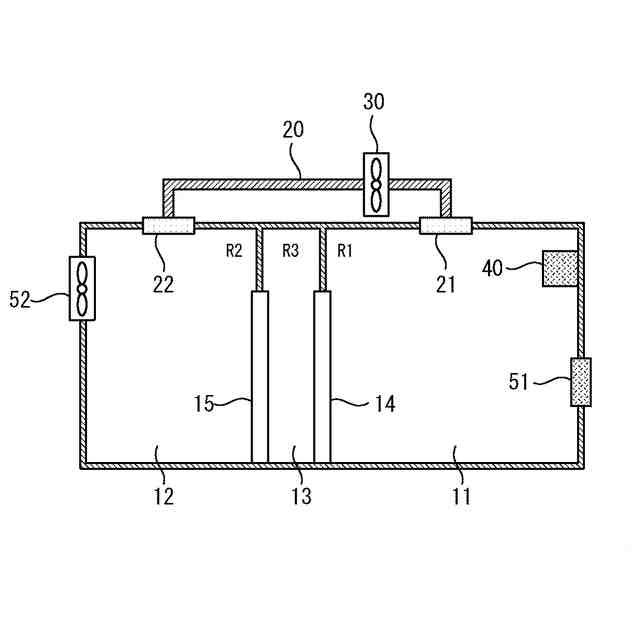

図１の断面Ａ－Ａにおける断面図である。
実施の形態１に係る送風システムの制御系統の構成を示すブロック図である。
実施の形態１に係る送風システムにおける送風装置動作時の気流を示す図である。
実施の形態１に係る送風システムの動作の一例を示すフロー図である。
実施の形態２に係る空調システムが適用された建物の一例を模式的に示す平面図である。
図６の断面Ａ－Ａにおける断面図である。
実施の形態２に係る空調システムの制御系統の構成を示すブロック図である。
実施の形態２に係る空調システムにおける送風装置停止時の気流を示す図である。
実施の形態２に係る空調システムにおける送風装置動作時の気流を示す図である。
実施の形態２に係る空調システムの動作の一例を示すフロー図である。
実施の形態２に係る空調システムの変形例の制御系統の構成を示すブロック図である。
実施の形態２に係る空調システムの機器操作アプリケーションにおける表示画面例を示す図である。
実施の形態２に係る空調システムの機器操作アプリケーションにおける表示画面例を示す図である。
実施の形態２に係る空調システムの機器操作アプリケーションにおける表示画面例を示す図である。
実施の形態２に係る空調システムの機器操作アプリケーションにおける表示画面例を示す図である。
実施の形態２に係る空調システムの機器操作アプリケーションにおける表示画面例を示す図である。
実施の形態２に係る空調システムの機器操作アプリケーションにおける表示画面例を示す図である。
実施の形態３に係る空調システムが適用された建物の一例を模式的に示す平面図である。
実施の形態３に係る空調システムにおける送風装置動作時の気流を示す図である。
本開示に係る送風システム及び空調システムの制御装置の機能を実現する構成の一例を示す図である。
【発明を実施するための形態】
【００１０】
本開示に係る送風システム及び空調システムを実施するための形態について添付の図面を参照しながら説明する。各図において、同一又は相当する部分には同一の符号を付して、重複する説明は適宜に簡略化又は省略する。以下の説明においては便宜上、図示の状態を基準に各構造の位置関係を表現することがある。なお、本開示は以下の実施の形態に限定されることなく、本開示の趣旨を逸脱しない範囲において、各実施の形態の自由な組み合わせ、各実施の形態の任意の構成要素の変形、又は各実施の形態の任意の構成要素の省略が可能である。
（【００１１】以降は省略されています）
