公開番号2025062838
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2023172141
出願日2023-10-03
発明の名称制御装置、制御システム、制御方法およびプログラム
出願人三菱電機株式会社
代理人個人,個人,個人,個人,個人,個人
主分類H04L 12/28 20060101AFI20250408BHJP(電気通信技術)
要約【課題】機器を動作させるための設定を行う際の利用者の作業負担を軽減することができる制御装置、制御システム、制御方法およびプログラムを提供する。
【解決手段】クラウドサーバ1は、機器3Aの動作内容情報を含むシーン情報を取得するシーン取得部113と、シーン情報に含まれる機種情報と動作内容情報とを含むテンプレート情報を生成するテンプレート生成部116と、機器3Bの機器識別情報と機種情報とを取得する機器情報取得部112と、機器3Bの機器識別情報の中から、シーン情報要求情報に含まれるシーン識別情報を含むテンプレート情報に含まれる機種情報と一致する機種情報に対応づけられた機器識別情報を選出し、選出した機器識別情報を含むテンプレート情報に含まれる機種情報、動作内容情報を含むシーン情報を生成するシーン生成部118と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
少なくとも１つの第１機器を動作させる際の前記少なくとも１つの第１機器の種類を示す機種情報および動作内容を示す動作内容情報と、前記少なくとも１つの第１機器を識別する第１機器識別情報と、を含む動作設定情報と、前記動作設定情報を識別する動作設定識別情報と、を取得する動作設定取得部と、
前記動作設定情報に含まれる前記機種情報および前記動作内容情報と、前記動作設定識別情報と、を含む、前記動作設定情報の基となるテンプレート情報を生成するテンプレート生成部と、
少なくとも１つの第２機器を識別する第２機器識別情報と、前記少なくとも１つの第２機器の種類を示す機種情報と、を含む機器情報を取得する機器情報取得部と、
前記少なくとも１つの第２機器の第２機器識別情報の中から、端末装置から送信される、前記動作設定識別情報を含み、新たに前記動作設定情報の生成を要求する動作設定情報要求情報に含まれる前記動作設定識別情報に対応するテンプレート情報に含まれる前記機種情報と一致する前記機種情報に対応づけられた少なくとも１つの第２機器識別情報を選出し、選出した少なくとも１つの第２機器識別情報と、前記動作設定情報要求情報に含まれる前記動作設定識別情報に対応するテンプレート情報に含まれる前記機種情報、前記動作設定情報および前記動作設定識別情報と、を含む前記少なくとも１つの第２機器の動作設定情報を生成する動作設定生成部と、
前記少なくとも１つの第２機器の動作設定情報に含まれる前記動作内容情報に基づいて、選出された少なくとも１つの前記第２機器識別情報それぞれで識別される少なくとも１つの第２機器を制御する機器制御部と、を備える、
制御装置。
続きを表示（約 3,700 文字）【請求項２】
前記動作設定情報は、更に、前記少なくとも１つの第１機器により前記動作内容情報が示す動作内容が実行されるための条件を示す条件情報を含み、
前記テンプレート情報は、前記動作設定情報に含まれる前記機種情報と前記動作内容情報と前記動作設定識別情報と前記条件情報とを含む、
請求項１に記載の制御装置。
【請求項３】
前記機種情報は、前記少なくとも１つの第１機器、前記少なくとも１つの第２機器それぞれの機能に基づいて分類したときの前記少なくとも１つの第１機器、前記少なくとも１つの第２機器それぞれが属する群に基づいて決定されている、
請求項１または２に記載の制御装置。
【請求項４】
前記動作設定情報は、更に、前記少なくとも１つの第１機器の設置場所を示す設置場所情報を含み、
前記テンプレート情報は、前記動作設定情報に含まれる前記機種情報と前記動作内容情報と前記動作設定識別情報と前記設置場所情報とを含む、
請求項１または２に記載の制御装置。
【請求項５】
前記動作設定生成部が選出した前記第２機器識別情報で識別される第２機器について、前記動作内容情報が示す動作内容を実行する機能を有するか否かを判定する機能判定部を更に備え、
前記動作設定生成部は、前記動作設定生成部が選出した前記第２機器のいずれかについて、前記動作内容情報が示す動作内容を実行する機能を有する第２機器のみについての前記動作内容情報を含む動作設定情報を生成する、
請求項１または２に記載の制御装置。
【請求項６】
前記第２機器の第２機器識別情報の中から、前記端末装置から送信される前記動作設定識別情報を含み新たに動作設定情報の生成を要求する動作設定情報要求情報に含まれる前記動作設定識別情報を含むテンプレート情報に含まれる前記機種情報と一致する前記機種情報に対応づけられた少なくとも１つの第２機器識別情報を選出できるか否かを判定する機種判定部と、
前記少なくとも１つの第２機器識別情報を選出できないと判定されると、エラー情報を生成して前記端末装置へ送信するエラー通知部と、を更に備える、
請求項１または２に記載の制御装置。
【請求項７】
少なくとも１つの第１機器を動作させる際の前記少なくとも１つの第１機器の種類を示す機種情報および動作内容を示す動作内容情報と、前記少なくとも１つの第１機器を識別する第１機器識別情報と、を含む動作設定情報と、前記動作設定情報を識別する動作設定識別情報と、を取得する動作設定取得部と、
前記動作設定情報に含まれる前記機種情報および前記動作内容情報と、前記動作設定識別情報と、を含む、前記動作設定情報の基となるテンプレート情報を生成するテンプレート生成部と、
少なくとも１つの第２機器を識別する第２機器識別情報と、前記少なくとも１つの第２機器の種類を示す機種情報と、を含む機器情報を取得する機器情報取得部と、
入力部を有し利用者が前記入力部を介して入力した前記動作設定識別情報を含み新たに動作設定情報の生成を要求する動作設定情報要求情報を生成する端末装置と、
前記少なくとも１つの第２機器の第２機器識別情報の中から、前記端末装置から送信される、前記動作設定識別情報を含み、新たに前記動作設定情報の生成を要求する動作設定情報要求情報に含まれる前記動作設定識別情報に対応するテンプレート情報に含まれる前記機種情報と一致する前記機種情報に対応づけられた少なくとも１つの第２機器識別情報を選出し、選出した少なくとも１つの第２機器識別情報と、前記動作設定情報要求情報に含まれる前記動作設定識別情報に対応するテンプレート情報に含まれる前記機種情報、前記動作設定情報および前記動作設定識別情報と、を含む前記少なくとも１つの第２機器の動作設定情報を生成する動作設定生成部と、
前記少なくとも１つの第２機器の動作設定情報に含まれる前記動作内容情報に基づいて、選出された少なくとも１つの前記第２機器識別情報それぞれで識別される少なくとも１つの第２機器を制御する機器制御部と、を備える、
制御システム。
【請求項８】
前記端末装置は、表示部と入力部とを有し、前記動作設定情報に基づいて、前記第２機器の動作の内容を利用者に通知する動作設定通知画像を形成して前記表示部に表示させた状態で、利用者が前記入力部に対して前記動作設定通知画像で内容が表示された前記動作設定情報を変更する動作設定変更操作を行うことにより生成された変更後の前記動作設定情報を新たに登録する動作設定登録操作を行うと、変更後の前記動作設定情報および前記動作設定識別情報を含む動作設定登録要求情報を生成し、
前記動作設定登録要求情報を取得すると、取得した前記動作設定登録要求情報に含まれる前記動作設定情報を抽出する動作設定登録部を更に備え、
前記機器制御部は、抽出された前記動作設定情報に含まれる動作内容情報に基づいて、選出された少なくとも１つの前記第２機器識別情報それぞれで識別される少なくとも１つの第２機器を制御する、
請求項７に記載の制御システム。
【請求項９】
制御装置が、少なくとも１つの第１機器を動作させる際の前記少なくとも１つの第１機器の種類を示す機種情報および動作内容を示す動作内容情報と、前記少なくとも１つの第１機器を識別する第１機器識別情報と、を含む動作設定情報と、前記動作設定情報を識別する動作設定識別情報と、を取得するステップと、
前記制御装置が、前記動作設定情報に含まれる前記機種情報および前記動作内容情報と、前記動作設定識別情報と、を含む、前記動作設定情報の基となるテンプレート情報を生成するステップと、
前記制御装置が、少なくとも１つの第２機器を識別する第２機器識別情報と、前記少なくとも１つの第２機器の種類を示す機種情報と、を含む機器情報を取得するステップと、
前記制御装置が、前記少なくとも１つの第２機器の第２機器識別情報の中から、端末装置から送信される、前記動作設定識別情報を含み、新たに前記動作設定情報の生成を要求する動作設定情報要求情報に含まれる前記動作設定識別情報に対応するテンプレート情報に含まれる前記機種情報と一致する前記機種情報に対応づけられた少なくとも１つの第２機器識別情報を選出し、選出した少なくとも１つの第２機器識別情報と、前記動作設定情報要求情報に含まれる前記動作設定識別情報に対応するテンプレート情報に含まれる前記機種情報、前記動作設定情報および前記動作設定識別情報と、を含む動作設定情報を生成するステップと、
前記制御装置が、前記少なくとも１つの第２機器の動作設定情報に含まれる前記動作内容情報に基づいて、選出された少なくとも１つの前記第２機器識別情報それぞれで識別される少なくとも１つの第２機器を制御するステップと、を含む、
制御方法。
【請求項１０】
コンピュータを、
少なくとも１つの第１機器を動作させる際の前記少なくとも１つの第１機器の種類を示す機種情報および動作内容を示す動作内容情報と、前記少なくとも１つの第１機器を識別する第１機器識別情報と、を含む動作設定情報と、前記動作設定情報を識別する動作設定識別情報と、を取得する動作設定取得部、
前記動作設定情報に含まれる前記機種情報および前記動作内容情報と、前記動作設定識別情報と、を含む、前記動作設定情報の基となるテンプレート情報を生成するテンプレート生成部、
少なくとも１つの第２機器を識別する第２機器識別情報と、前記少なくとも１つの第２機器の種類を示す機種情報と、を含む機器情報を取得する機器情報取得部、
前記少なくとも１つの第２機器の第２機器識別情報の中から、端末装置から送信される、前記動作設定識別情報を含み、新たに前記動作設定情報の生成を要求する動作設定情報要求情報に含まれる前記動作設定識別情報に対応するテンプレート情報に含まれる前記機種情報と一致する前記機種情報に対応づけられた少なくとも１つの第２機器識別情報を選出し、選出した少なくとも１つの第２機器識別情報と、前記動作設定情報要求情報に含まれる前記動作設定識別情報に対応するテンプレート情報に含まれる前記機種情報、前記動作設定情報および前記動作設定識別情報と、を含む動作設定情報を生成する動作設定生成部、
前記少なくとも１つの第２機器の動作設定情報に含まれる前記動作内容情報に基づいて、選出された少なくとも１つの前記第２機器識別情報それぞれで識別される少なくとも１つの第２機器を制御する機器制御部、
として機能させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、制御装置、制御システム、制御方法およびプログラムに関する。
続きを表示（約 4,500 文字）【背景技術】
【０００２】
家庭内ネットワークに接続されるネットワーク家電機器を操作するための表示部および操作部を備えた操作手段と、操作手段の表示部に表示された操作画面に対する操作に応じてネットワーク家電機器に対する制御を実施する制御手段とを備え、操作手段が、「おでかけ」、「おやすみ」、「おかえり」などの生活シーンに対応して、制御対象として予め指定された複数種類のネットワーク家電機器を一括して動作制御するための便利ボタンを表示部に表示し、制御手段が、便利ボタンが操作されると、その制御対象となるネットワーク家電機器に対して一括して動作制御する家電機器制御システムが提案されている（例えば特許文献１参照）。この家電機器制御システムでは、例えば「おでかけ」ボタンが操作されると、これに応じてネットワーク家電機器であるエアコンが停止されると共に、照明灯が消灯される。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３５０８１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載されているような家電機器制御システムでは、１つの家庭用ネットワークに接続されたネットワーク家電機器について設定された便利ボタンのような複数の機器を連携して動作させるための設定を他の家庭用ネットワークに接続されたネットワーク家電機器に流用することにより、利用者による設定作業に要する負担を軽減することが要請されている。
【０００５】
本開示は、上記事由に鑑みてなされたものであり、機器を動作させるための設定を行う際の利用者の作業負担を軽減することができる制御装置、制御システム、制御方法およびプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る制御装置は、
少なくとも１つの第１機器を動作させる際の前記少なくとも１つの第１機器の種類を示す機種情報および動作内容を示す動作内容情報と、前記少なくとも１つの第１機器を識別する第１機器識別情報と、を含む動作設定情報と、前記動作設定情報を識別する動作設定識別情報と、を取得する動作設定取得部と、
前記動作設定情報に含まれる前記機種情報および前記動作内容情報と、前記動作設定識別情報と、を含む、前記動作設定情報の基となるテンプレート情報を生成するテンプレート生成部と、
少なくとも１つの第２機器を識別する第２機器識別情報と、前記少なくとも１つの第２機器の種類を示す機種情報と、を含む機器情報を取得する機器情報取得部と、
前記少なくとも１つの第２機器の第２機器識別情報の中から、端末装置から送信される、前記動作設定識別情報を含み、新たに前記動作設定情報の生成を要求する動作設定情報要求情報に含まれる前記動作設定識別情報に対応するテンプレート情報に含まれる前記機種情報と一致する前記機種情報に対応づけられた少なくとも１つの第２機器識別情報を選出し、選出した少なくとも１つの第２機器識別情報と、前記動作設定情報要求情報に含まれる前記動作設定識別情報に対応するテンプレート情報に含まれる前記機種情報、前記動作設定情報および前記動作設定識別情報と、を含む前記少なくとも１つの第２機器の動作設定情報を生成する動作設定生成部と、
前記少なくとも１つの第２機器の動作設定情報に含まれる前記動作内容情報に基づいて、選出された少なくとも１つの前記第２機器識別情報それぞれで識別される少なくとも１つの第２機器を制御する機器制御部と、を備える。
【発明の効果】
【０００７】
本開示によれば、テンプレート生成部が、取得された動作設定情報に含まれる機種情報および動作内容情報と、動作設定識別情報と、を含む、動作設定情報の基となるテンプレート情報を生成する。また、機器情報取得部が、第２機器の第２機器識別情報と機種情報とを取得する。更に、動作設定生成部は、第２機器の第２機器識別情報の中から、端末装置から送信される動作設定情報要求情報に含まれる動作設定識別情報を含むテンプレート情報に含まれる機種情報と一致する機種情報に対応づけられた第２機器識別情報を選出し、選出した第２機器識別情報と、動作設定情報要求情報に含まれる動作設定識別情報を含むテンプレート情報に含まれる機種情報および動作内容情報と、を含む動作設定情報を生成する。そして、機器制御部が、第２機器の動作設定情報に含まれる動作内容情報に基づいて、選出された少なくとも１つの第２機器識別情報それぞれで識別される少なくとも１つの第２機器を制御する。これにより、利用者は端末装置を介して利用者が指定した動作設定識別情報を含む動作設定情報要求情報を送信するだけで、第２機器の中から、動作設定情報要求情報に含まれる動作設定識別情報に適合した第２機器を、当該動作設定識別情報に対応する動作設定情報に基づいて動作させることができる。従って、利用者が、第２機器を動作させるための設定を行う際の利用者の作業負担を軽減することができる。
【図面の簡単な説明】
【０００８】
本開示の実施の形態１に係る制御システムの概略構成図

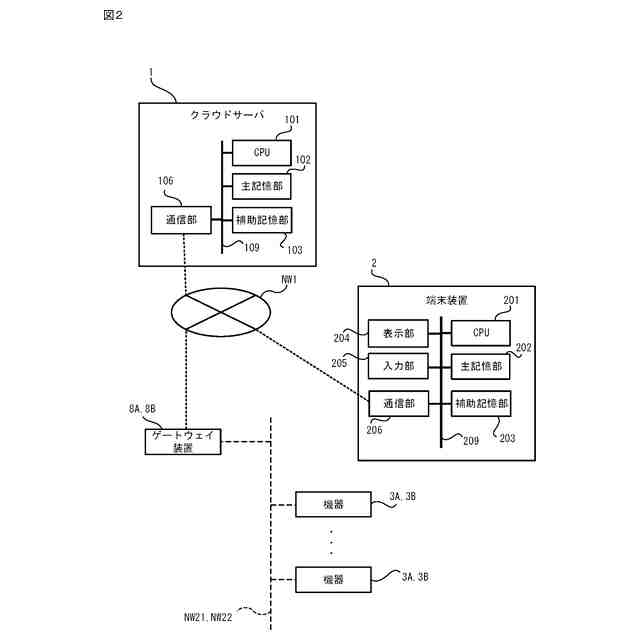

実施の形態１に係る制御システムのハードウェア構成を示すブロック図

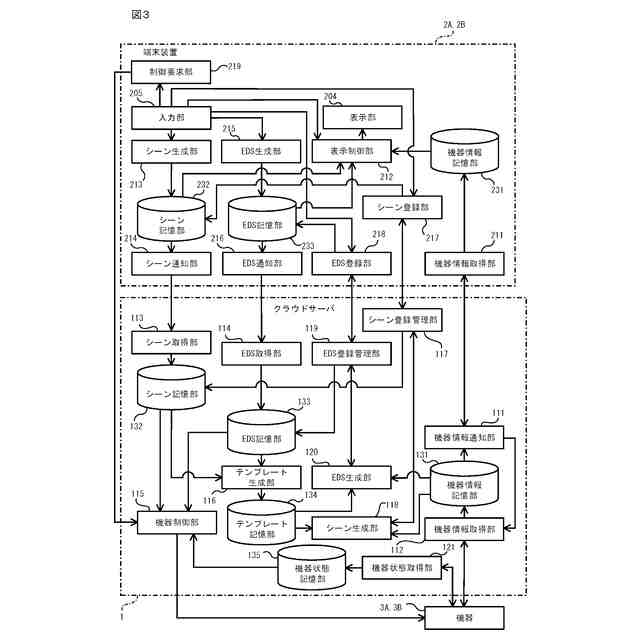

実施の形態１に係る制御システムの機能構成を示すブロック図

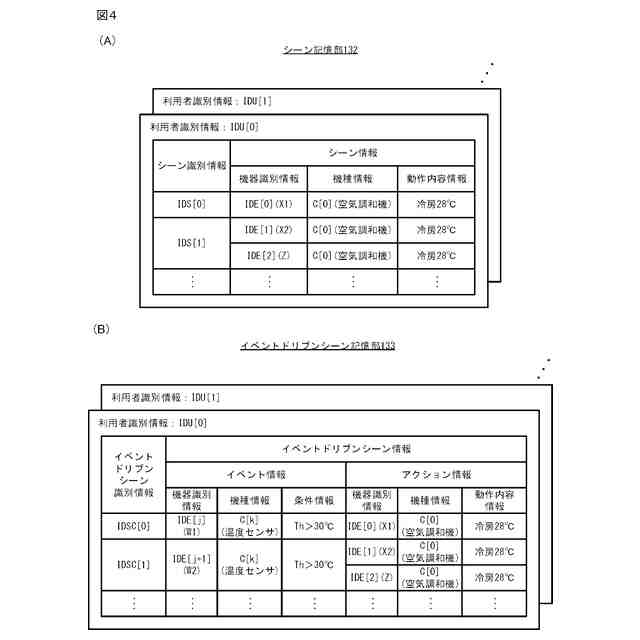

（Ａ）は実施の形態１に係るシーン記憶部が記憶する情報の一例を示す図、（Ｂ）は実施の形態１に係るイベントドリブンシーン記憶部が記憶する情報の一例を示す図

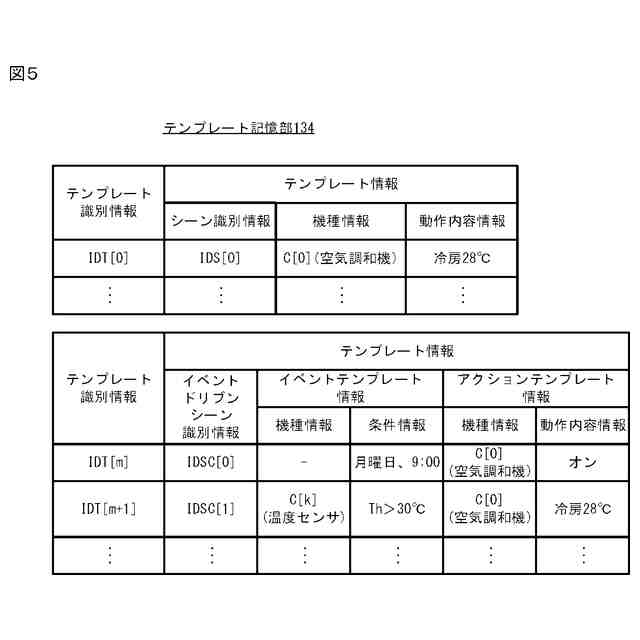

実施の形態１に係るテンプレート記憶部が記憶する情報の一例を示す図

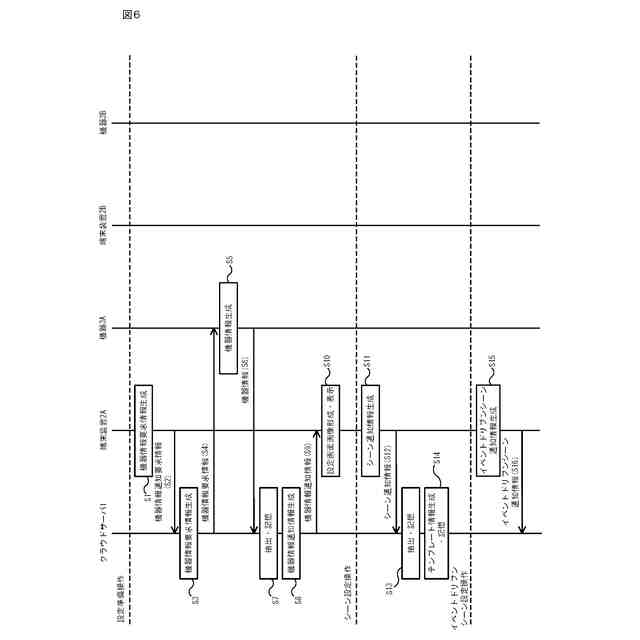

実施の形態１に係る制御システムの動作を示すシーケンス図
（Ａ）は実施の形態１に係る端末装置に表示される設定画面画像の一例を示す図、（Ｂ）は実施の形態１に係る端末装置に表示される設定画面画像の他の一例を示す図、（Ｃ）は実施の形態１に係る端末装置に表示される設定画面画像の他の一例を示す図
（Ａ）は実施の形態１に係る端末装置に表示される設定画面画像の一例を示す図、（Ｂ）は実施の形態１に係る端末装置に表示される設定画面画像の他の一例を示す図、（Ｃ）は実施の形態１に係る端末装置に表示される設定画面画像の他の一例を示す図
実施の形態１に係る制御システムの動作を示すシーケンス図
実施の形態１に係る制御システムの動作を示すシーケンス図
実施の形態１に係る制御システムの動作を示すシーケンス図
（Ａ）は実施の形態１に係る制御システムのシーン情報を生成する処理の流れを示す動作説明図、（Ｂ）は実施の形態１に係る制御システムのイベントドリブンシーン情報を生成する処理の流れを示す動作説明図
実施の形態１に係るクラウドサーバが実行する機器制御処理の流れの一例を示すフローチャート
実施の形態１に係るクラウドサーバが実行する機器制御処理の流れの一例を示すフローチャート
実施の形態２に係る制御システムの概略構成図
実施の形態２に係る機器情報記憶部が記憶する情報の一例を示す図
実施の形態２に係る制御システムの動作を示すシーケンス図
実施の形態２に係るクラウドサーバが実行する機器制御処理の流れの一例を示すフローチャート
実施の形態３に係る制御システムの概略構成図
実施の形態３に係る制御システムの動作を示すシーケンス図
実施の形態３に係る制御システムの動作を示すシーケンス図
実施の形態３に係るクラウドサーバが実行する機器制御処理の流れの一例を示すフローチャート
変形例に係るテンプレート記憶部が記憶する情報の一例を示す図
変形例に係る制御システムの動作を示すシーケンス図
変形例に係る制御システムの動作を示すシーケンス図
【発明を実施するための形態】
【０００９】
（実施の形態１）
以下、本開示の実施の形態に係る制御装置について、添付図面を参照しながら説明する。本実施の形態に係る制御装置は、少なくとも１つの第１機器を動作させる際の第１機器の種類を示す機種情報と、第１機器について設定された動作内容を示す動作内容情報と、少なくとも１つの第１機器を識別する第１機器識別情報と、動作内容情報を識別する動作内容識別情報と、を含む動作設定情報を取得する動作設定取得部と、動作設定情報に含まれる機種情報と動作内容情報と動作内容識別情報とを含む、動作設定情報の基となるテンプレート情報を生成するテンプレート生成部と、少なくとも１つの第２機器を識別する第２機器識別情報と、少なくとも１つの第２機器それぞれの種類を示す機種情報と、を含む機器情報を取得する機器情報取得部と、動作内容識別情報を含み新たに動作設定情報の生成を要求する動作設定情報要求情報が取得されると、少なくとも１つの第２機器の第２機器識別情報の中から、取得された動作設定情報要求情報に含まれる動作内容識別情報を含むテンプレート情報に含まれる機種情報と一致する機種情報に対応づけられた第２機器識別情報を選出し、選出した第２機器識別情報と、動作設定情報要求情報に含まれる動作内容識別情報を含むテンプレート情報に含まれる機種情報、動作内容情報および動作内容識別情報と、を含む少なくとも１つの第２機器の動作設定情報を生成する動作設定情報生成部と、少なくとも１つの第２機器の動作設定情報に含まれる動作内容情報に基づいて、選出された少なくとも１つの第２機器識別情報それぞれで識別される少なくとも１つの第２機器を制御する機器制御部と、を備える。
【００１０】
本実施の形態に係る制御システムは、図１に示すように、クラウドサーバ１と、端末装置２Ａ、２Ｂと、を備える。クラウドサーバ１は、広域ネットワークＮＷ１、ゲートウェイ装置８Ａ、８Ｂおよび局所ネットワークＮＷ２１、ＮＷ２２を介して機器３Ａ、３Ｂと通信可能であり、機器３Ａ、３Ｂを制御する制御装置である。ここで、広域ネットワークＮＷ１は、例えばインターネットであり、局所ネットワークＮＷ２１、ＮＷ２２は、例えば無線ＬＡＮ（Local Area Network）または有線ＬＡＮである。クラウドサーバ１は、広域ネットワークＮＷ１を介して機器３Ａ、３Ｂの利用者が所持する端末装置２Ａ、２Ｂと通信可能となっている。なお、クラウドサーバ１は、局所ネットワークＮＷ２１、ＮＷ２２を介して端末装置２Ａ、２Ｂと通信可能となっていてもよい。
（【００１１】以降は省略されています）
