公開番号
2025064629
公報種別
公開特許公報(A)
公開日
2025-04-17
出願番号
2023174537
出願日
2023-10-06
発明の名称
半導体モジュール
出願人
三菱電機株式会社
代理人
弁理士法人深見特許事務所
主分類
H03K
17/00 20060101AFI20250410BHJP(基本電子回路)
要約
【課題】正常な駆動能力設定が可能な半導体モジュールを提供する。
【解決手段】本開示に係る半導体モジュールは、高電位側駆動回路と、低電位側駆動回路とを備える。高電位側駆動回路は、第1データ信号、イネーブル信号および第1クロック信号をそれぞれ受信する第1受信端子と、第1シフトレジスタと、第1クロック信号を低電位側駆動回路に第2クロック信号として出力する第1出力端子とを含む。低電位側駆動回路は、第2データ信号、イネーブル信号および第2クロック信号をそれぞれ受信する第2受信端子と、第2シフトレジスタと、第2シフトレジスタの最終段のフリップフロップに保持された第2データ信号を第1データ信号として高電位側駆動回路に出力する第2出力端子とを含む。

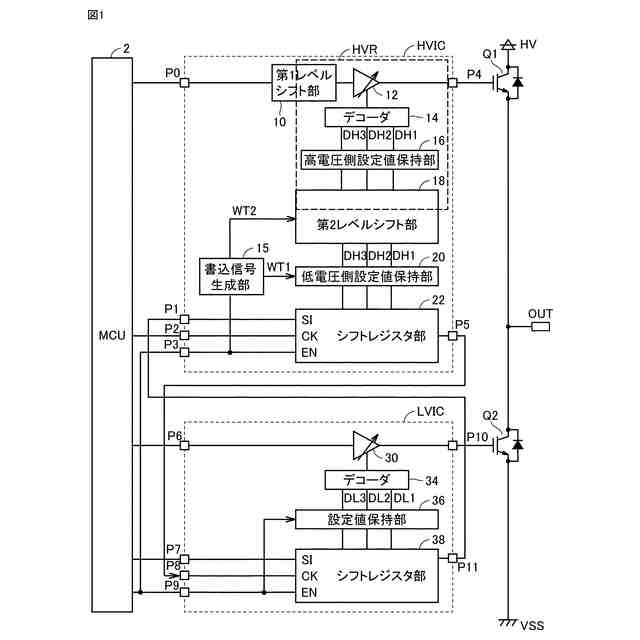

【選択図】図1
特許請求の範囲
【請求項1】
第1電位と前記第1電位よりも低い第2電位との間に直列に接続され、相補的に動作する第1および第2スイッチ素子と、
前記第1スイッチ素子の第1ゲートと接続され、第1ドライブ信号の入力を受けて前記第1ゲートへの出力を調整可能な第1ドライバを含む高電位側駆動回路と、
前記第2スイッチ素子の第2ゲートと接続され、第2ドライブ信号の入力を受けて前記第2ゲートへの出力を調整可能な第2ドライバを含む低電位側駆動回路とを備え、
前記高電位側駆動回路は、

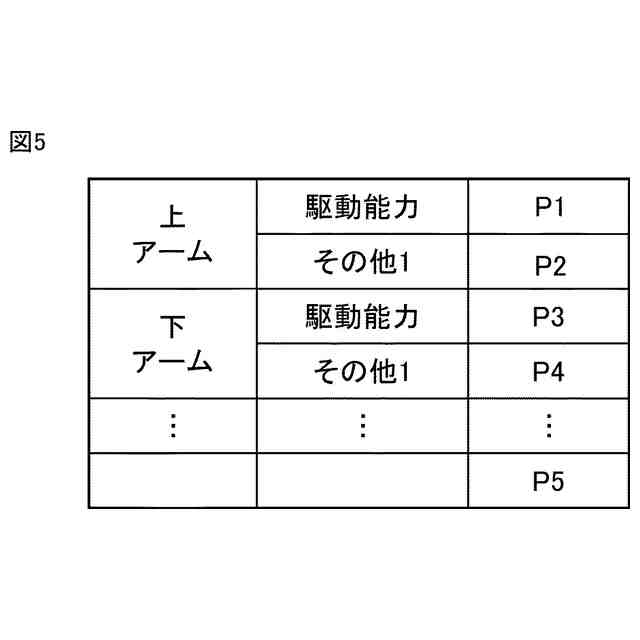

第1データ信号、イネーブル信号および第1クロック信号をそれぞれ受信する第1受信端子と、

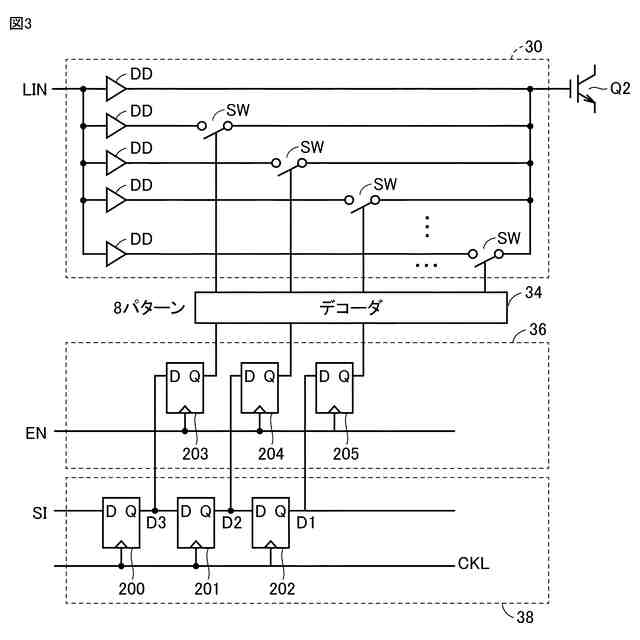

複数のフリップフロップがカスケード接続されて構成され、前記第1クロック信号及び前記イネーブル信号に応じて前記第1データ信号が前記フリップフロップに記録され、前記フリップフロップに前記データ信号が記憶される毎に記録されていたデータが、隣のフリップフロップに移動する第1シフトレジスタと、
前記イネーブル信号に応じて前記第1のシフトレジスタの前記複数のフリップフロップの記録内容を抽出して記録する第1設定値保持部と、
前記第1設定値保持部の記録に応じて前記第1ドライバの出力電流能力を可変させるための第1デコーダと、
前記第1クロック信号を前記低電位側駆動回路に第2クロック信号として出力する第1出力端子とを含み、
前記低電位側駆動回路は、
第2データ信号、前記イネーブル信号および前記第2クロック信号をそれぞれ受信する第2受信端子と、
複数のフリップフロップがカスケード接続されて構成され、前記第2クロック信号及び前記イネーブル信号に応じて前記第2データ信号が前記フリップフロップに記録され、前記フリップフロップに前記第2データ信号が記憶される毎に記録されていたデータが、隣のフリップフロップに移動する第2シフトレジスタと、
前記イネーブル信号に応じて前記第2シフトレジスタの前記複数のフリップフロップの記録内容を抽出して記録する第2設定値保持部と、
前記第2設定値保持部の記録に応じて前記第2ドライバの出力電流能力を可変させるための第2デコーダと、
前記第2シフトレジスタの最終段のフリップフロップに保持された前記第2データ信号を前記第1データ信号として前記高電位側駆動回路に出力する第2出力端子とを含む、半導体モジュール。
続きを表示(約 1,400 文字)
【請求項2】
前記第2受信端子のうちの前記第2クロック信号は、前記第1クロック信号よりも遅延した信号である、請求項1記載の半導体モジュール。
【請求項3】

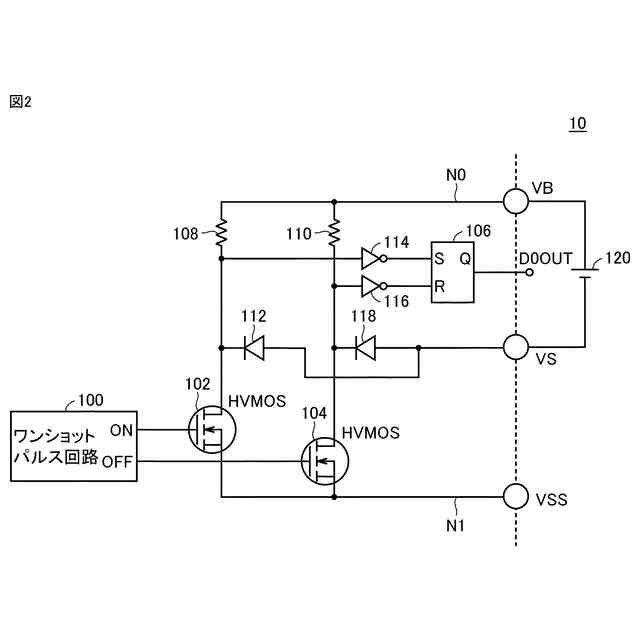

前記高電位側駆動回路は、前記第1ドライブ信号を高電位にレベルシフトして前記第1ドライバに出力する第1レベルシフト部をさらに含む、請求項1記載の半導体モジュール。
【請求項4】

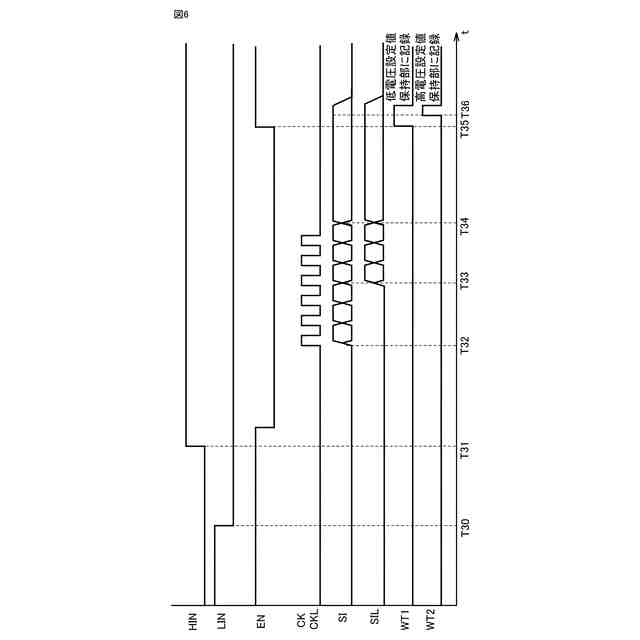

前記第1設定値保持部は、
前記イネーブル信号に応じて前記第1のシフトレジスタの前記複数のフリップフロップの記録内容を抽出して記録する低電圧側設定値保持部と、

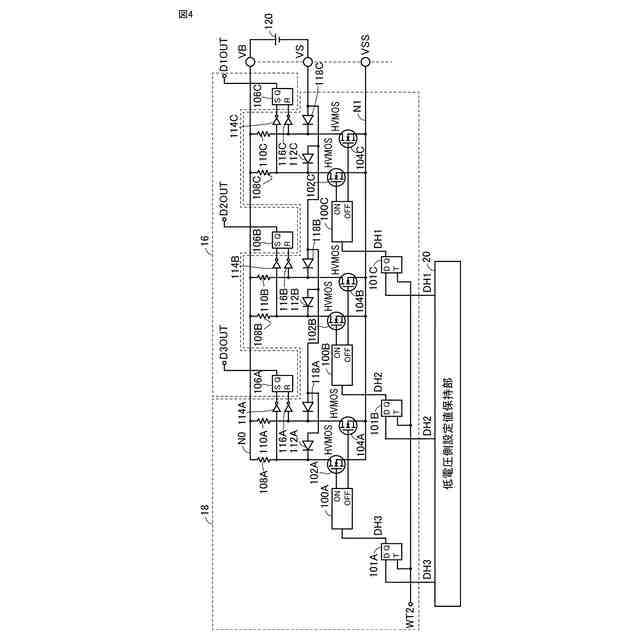

前記低電圧側設定値保持部の保持情報を高電位にレベルシフトする第2レベルシフト部と、
前記レベルシフト部を介して接続され、前記低電圧側設定値保持部に記録されていた情報と同一の情報を記録する高電圧側設定値保持部とを含む、請求項3記載の半導体モジュール。
【請求項5】
第1電位と前記第1電位よりも低い第2電位との間に直列に接続され、相補的に動作する第1および第2スイッチ素子と、
前記第1スイッチ素子の第1ゲートと接続され、第1ドライブ信号の入力を受けて前記第1ゲートへの出力を調整可能な第1ドライバを含む高電位側駆動回路と、
前記第2スイッチ素子の第2ゲートと接続され、第2ドライブ信号の入力を受けて前記第2ゲートへの出力を調整可能な第2ドライバを含む低電位側駆動回路とを備え、
前記高電位側駆動回路は、
第1データ信号、イネーブル信号および第1クロック信号をそれぞれ受信する第1受信端子と、
複数のフリップフロップがカスケード接続されて構成され、前記第1クロック信号及び前記イネーブル信号に応じて前記第1データ信号が前記フリップフロップに記録され、前記フリップフロップに前記データ信号が記憶される毎に記録されていたデータが、隣のフリップフロップに移動する第1シフトレジスタと、
前記イネーブル信号に応じて前記第1のシフトレジスタの前記複数のフリップフロップの記録内容を抽出して記録する第1設定値保持部と、
前記第1設定値保持部の記録に応じて前記第1ドライバの出力電流能力を可変させるための第1デコーダと、
前記第1シフトレジスタの最終段のフリップフロップに保持された前記第1データ信号を第2データ信号として前記低電位側駆動回路に出力する第1出力端子とを含み、
前記低電位側駆動回路は、
前記第2データ信号、前記イネーブル信号および第2クロック信号をそれぞれ受信する第2受信端子と、
複数のフリップフロップがカスケード接続されて構成され、前記第2クロック信号及び前記イネーブル信号に応じて前記第2データ信号が前記フリップフロップに記録され、前記フリップフロップに前記第2データ信号が記憶される毎に記録されていたデータが、隣のフリップフロップに移動する第2シフトレジスタと、
前記イネーブル信号に応じて前記第2シフトレジスタの前記複数のフリップフロップの記録内容を抽出して記録する第2設定値保持部と、
前記第2設定値保持部の記録に応じて前記第2ドライバの出力電流能力を可変させるための第2デコーダと、
前記第2クロック信号を前記高電位側駆動回路に前記第1クロック信号として出力する第2出力端子とを含む、半導体モジュール。
発明の詳細な説明
【技術分野】
【0001】
本開示は、半導体モジュールに関し、特にパワートランジスタと、パワートランジスタを駆動する駆動回路とを内蔵した半導体モジュールに関する。
続きを表示(約 1,800 文字)
【背景技術】
【0002】
PWM(pulse width modulation)信号の生成機能を有するMPU(micro processing unit)を内蔵し、外部のコントローラからの信号に基づいて、スイッチングデバイスを制御するPWM信号を内部で生成する半導体モジュールが知られている。
【0003】
一方で、半導体モジュールの動作特性を変更できるようにするには、外部のコントローラと内部のコントローラとの間で通信を行い、変更のためのデータを外部から受けると共に、変更のタイミングを規定するトリガ信号も外部から受ける必要があり、そのための端子が必要となって、モジュールを小型化できないと言う問題があった。
【0004】
この点で、特許文献1においては、小型化しつつ動作特性を変更可能な半導体モジュールが開示されている。
【0005】
具体的には、特許文献1に示される半導体モジュールの構成においては、ハイサイド側とローサイド側にそれぞれ設けられた2つのシフトレジスタを直列に接続し、クロックを共通化して半導体モジュールを小型化する構成が開示されている。
【先行技術文献】
【特許文献】
【0006】
特開2020-205702号公報
【発明の概要】
【発明が解決しようとする課題】
【0007】

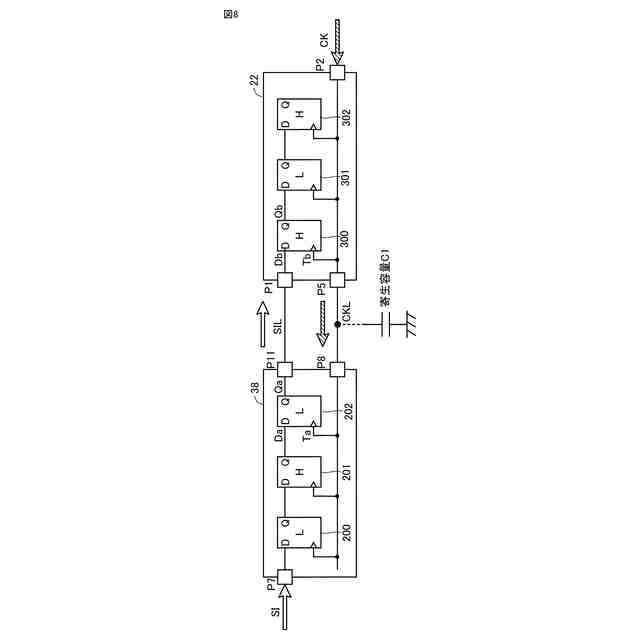

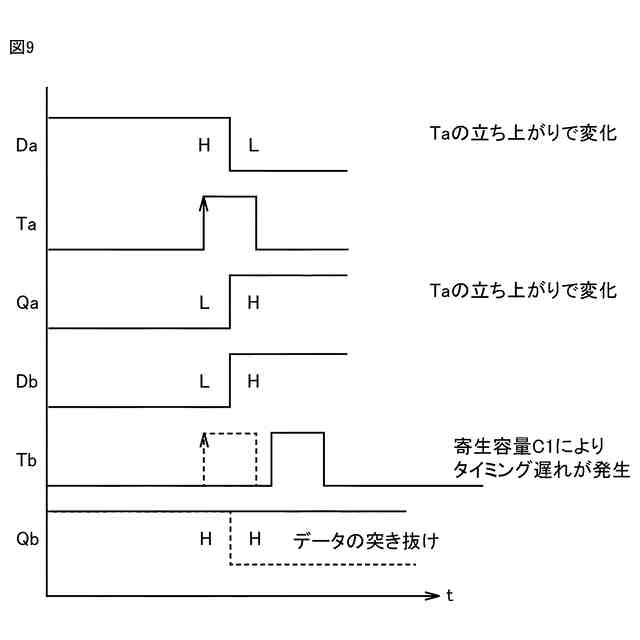

一方で、クロックを共通化するクロックラインをワイヤ接続することにより、クロックラインに寄生容量がつくと、当該寄生容量に基づいて遅延により、データの誤取り込みが発生する可能性がある。これにより、駆動能力設定が正常な値とならないという課題があった。
【0008】
本開示は、上記の課題を解決するためのものであって、正常な駆動能力設定が可能な半導体モジュールを提供することを目的とする。
【課題を解決するための手段】
【0009】
本開示の半導体モジュールの一態様は、第1電位と第1電位よりも低い第2電位との間に直列に接続され、相補的に動作する第1および第2スイッチ素子と、第1スイッチ素子の第1ゲートと接続され、第1ドライブ信号の入力を受けて第1ゲートへの出力を調整可能な第1ドライバを含む高電位側駆動回路と、第2スイッチ素子の第2ゲートと接続され、第2ドライブ信号の入力を受けて第2ゲートへの出力を調整可能な第2ドライバを含む低電位側駆動回路とを備える。高電位側駆動回路は、第1データ信号、イネーブル信号および第1クロック信号をそれぞれ受信する第1受信端子と、複数のフリップフロップがカスケード接続されて構成され、第1クロック信号及びイネーブル信号に応じて第1データ信号がフリップフロップに記録され、フリップフロップにデータ信号が記憶される毎に記録されていたデータが、隣のフリップフロップに移動する第1シフトレジスタと、イネーブル信号に応じて第1のシフトレジスタの複数のフリップフロップの記録内容を抽出して記録する第1設定値保持部と、第1設定値保持部の記録に応じて第1ドライバの出力電流能力を可変させるための第1デコーダと、第1クロック信号を低電位側駆動回路に第2クロック信号として出力する第1出力端子とを含む。低電位側駆動回路は、第2データ信号、イネーブル信号および第2クロック信号をそれぞれ受信する第2受信端子と、複数のフリップフロップがカスケード接続されて構成され、第2クロック信号及びイネーブル信号に応じて第2データ信号がフリップフロップに記録され、フリップフロップに第2データ信号が記憶される毎に記録されていたデータが、隣のフリップフロップに移動する第2シフトレジスタと、イネーブル信号に応じて第2シフトレジスタの複数のフリップフロップの記録内容を抽出して記録する第2設定値保持部と、第2設定値保持部の記録に応じて第2ドライバの出力電流能力を可変させるための第2デコーダと、第2シフトレジスタの最終段のフリップフロップに保持された第2データ信号を第1データ信号として高電位側駆動回路に出力する第2出力端子とを含む。
【発明の効果】
【0010】
ある開示に従う半導体モジュールは、正常な駆動能力設定が可能である。
【図面の簡単な説明】
(【0011】以降は省略されています)
