発明の名称照明装置
出願人三菱電機株式会社,三菱電機照明株式会社
代理人弁理士法人きさ特許商標事務所
主分類F21V 23/00 20150101AFI20250522BHJP(照明)
要約【課題】電線の設置スペースの低減を図ることが可能な照明装置を提供する。
【解決手段】照明装置は、電線が通される電線通し孔が形成された底壁部を有する器具本体と、底壁部に対向して底壁部に取り付けられ、電線通し孔に対向する位置に可動部第1孔が形成された板状の可動部と、電線通し孔及び可動部第1孔に通された電線の端部が接続される入力部を備えた端子台と、を備え、端子台は、入力部が可動部第1孔に露出するように、可動部の底壁部に対向する対向面とは反対側の設置面に固定されており、可動部は、対向面が底壁部に対向する使用姿勢と、対向面が底壁部の面方向に対して直交又は傾斜する施工姿勢と、に姿勢変更可能に器具本体の底壁部に回動自在に連結されているものである。
【選択図】図8
特許請求の範囲【請求項１】
電線が通される電線通し孔が形成された底壁部を有する器具本体と、
前記底壁部に対向して前記底壁部に取り付けられ、前記電線通し孔に対向する位置に可動部第１孔が形成された板状の可動部と、
前記電線通し孔及び前記可動部第１孔に通された前記電線の端部が接続される入力部を備えた端子台と、を備え、
前記端子台は、前記入力部が前記可動部第１孔に露出するように、前記可動部の前記底壁部に対向する対向面とは反対側の設置面に固定されており、
前記可動部は、前記対向面が前記底壁部に対向する使用姿勢と、前記対向面が前記底壁部の面方向に対して直交又は傾斜する施工姿勢と、に姿勢変更可能に前記器具本体の前記底壁部に回動自在に連結されている照明装置。
続きを表示（約 760 文字）【請求項２】
前記入力部は、前記電線の端部が差し込まれる差込孔を有し、前記使用姿勢における前記電線の前記差込孔への差込方向が前記電線通し孔及び前記可動部第１孔における前記電線の挿入方向と同じである請求項１記載の照明装置。
【請求項３】
前記可動部は、長板状であり、長手方向の一端部で前記底壁部に回動可能に連結されている請求項１又は請求項２記載の照明装置。
【請求項４】
前記可動部は、前記長手方向の他端部に前記可動部第１孔を有する請求項３記載の照明装置。
【請求項５】
前記器具本体は、常用の第１照明具と、非常用の第２照明具と、を備え、
前記端子台は、前記第２照明具用の端子台であって、前記第２照明具に電気的に接続された配線が接続される出力部を有する請求項１又は請求項２記載の照明装置。
【請求項６】
前記器具本体は、長板状の前記底壁部の短手方向の両端部から互いに対向するように突出した一対の側壁部を有し、前記底壁部と前記一対の側壁部とにより前記底壁部の長手方向に延びる凹状の照明具収容部が形成されており、
前記第１照明具は長尺状であって前記照明具収容部に配置され、
前記底壁部には、前記第１照明具に電気的に接続された前記第１照明具用の端子台が取り付けられている請求項５記載の照明装置。
【請求項７】
前記第１照明具用の端子台を第１端子台、前記可動部に固定された前記端子台を第２端子台とするとき、前記第１端子台と前記第２端子台とは、隣接して前記底壁部に取り付けられている請求項６記載の照明装置。
【請求項８】
前記第２照明具は、前記第１照明具の短手方向に並んで配置されている請求項６記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、照明装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、外部に設置される電源装置に電線によって接続され、電源装置からの電源の供給を受けて点灯する照明具を備えた照明装置がある（例えば、特許文献１参照）。特許文献１の照明装置は、照明具と、天井等の被取付部と照明具との間に配置されて被取付部に固定される板状の底壁部を有し、照明具を被取付部に固定するための取付板部と、を有する。照明具は、底壁部の被取付部側とは反対側において底壁部から離間した位置に底壁部に対向して配置されている。照明具と底壁部との間には、照明具と電気的に接続された端子台が配置されている。端子台は、電線が差し込まれる電線差込孔を有する。照明具は、被取付部から引き出されている電線を、取付板部の底壁部に設けられた電線孔に通して照明装置の内部スペースに引き込み、内部スペースで電線を折り曲げて内部スペースで引き回し、端子台の電線差込孔に差し込まれることで、電源装置に電気的に接続される。
【０００３】
電線が電線孔を通して照明装置の内部スペースに引き込まれ、内部スペース内で接続される構成において、電線は、接続後も内部スペースに収納される。そのため、特許文献１では、電線の設置スペースが照明装置内に形成されている。
【先行技術文献】
【特許文献】
【０００４】
特許第７１４８８４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の照明装置では、接続した電線の一部を照明装置内に収容するために設置スペースが必要となるため、照明装置の大型化を招いており、電線の設置スペースの低減が求められている。
【０００６】
本開示は、上述の課題を解決するためのものであり、電線の設置スペースの低減を図ることが可能な照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る照明装置は、電線が通される電線通し孔が形成された底壁部を有する器具本体と、底壁部に対向して底壁部に取り付けられ、電線通し孔に対向する位置に可動部第１孔が形成された板状の可動部と、電線通し孔及び可動部第１孔に通された電線の端部が接続される入力部を備えた端子台と、を備え、端子台は、入力部が可動部第１孔に露出するように、可動部の底壁部に対向する対向面とは反対側の設置面に固定されており、可動部は、対向面が底壁部に対向する使用姿勢と、対向面が底壁部の面方向に対して直交又は傾斜する施工姿勢と、に姿勢変更可能に器具本体の底壁部に回動自在に連結されているものである。
【発明の効果】
【０００８】
本開示に係る照明装置においては、端子台が固定された可動部が器具本体の底壁部に対して回動自在であるため、端子台への電線の接続を行う施工時に、可動部が施工姿勢とされることで端子台の入力部の周囲に施工スペースを確保できる。また、端子台は、端子台の入力部を可動部第１孔に露出するように可動部の設置面に固定されている。このため、照明装置は、使用時に可動部が使用姿勢とされることで、端子台の入力部は電線通し孔にも露出する。よって、照明装置は、可動部が使用姿勢とされることで、電線を電線通し孔の奥側に押し込んだ状態とすることができ、照明装置内における電線の設置スペースの低減を図ることができる。
【図面の簡単な説明】
【０００９】

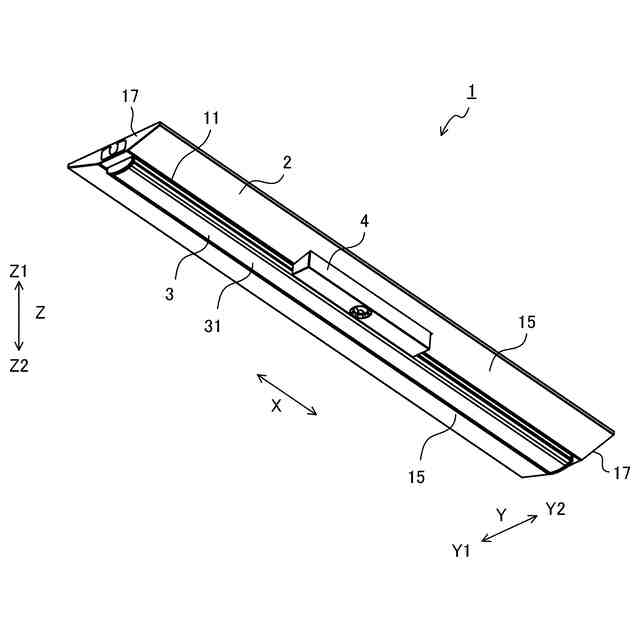

実施の形態に係る照明装置を下方から観察した斜視図である。

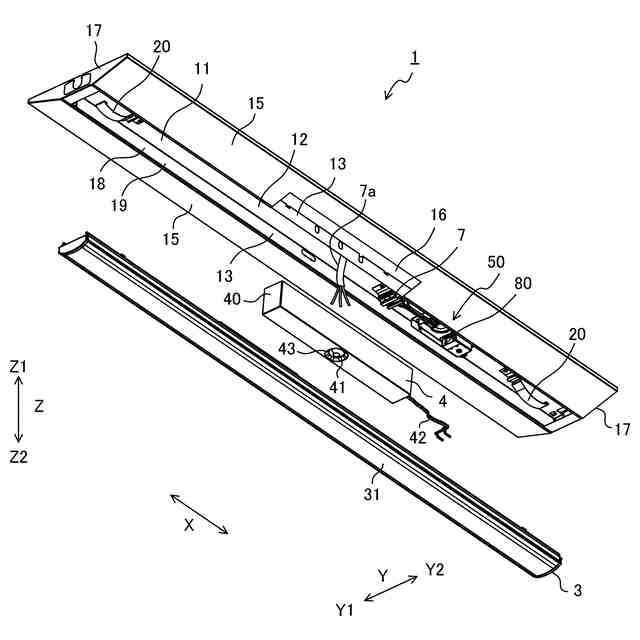

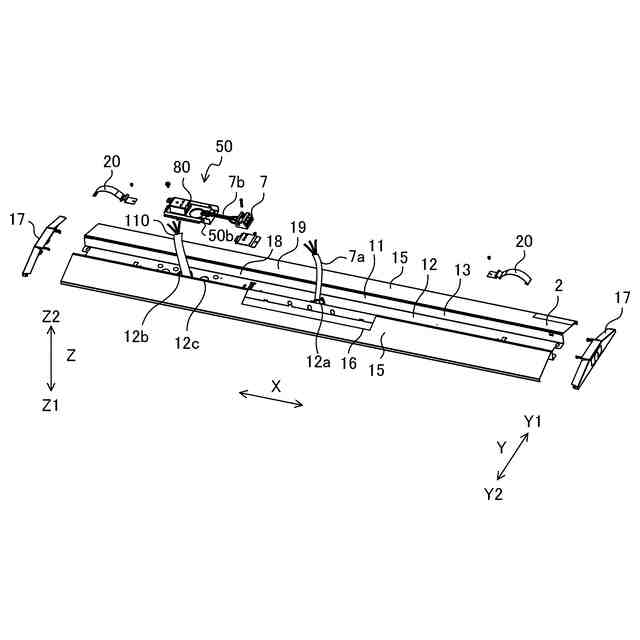

実施の形態に係る照明装置の分解斜視図である。
実施の形態に係る照明装置の器具本体の分解斜視図である。

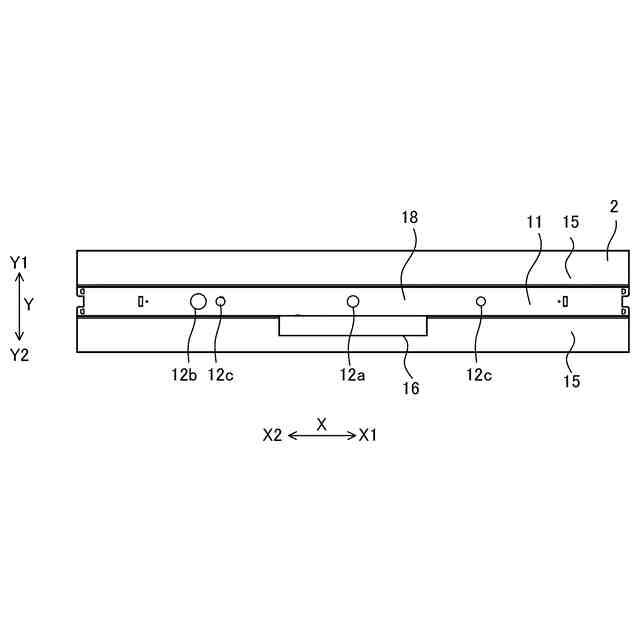

実施の形態に係る照明装置において第１照明具と第２照明具とを器具本体から取り外した状態の器具本体の下面図である。

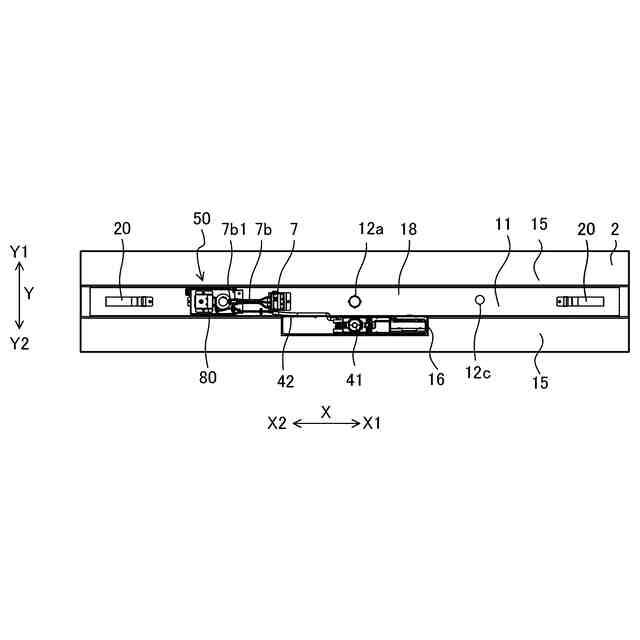

実施の形態に係る照明装置の器具本体の下面図である。

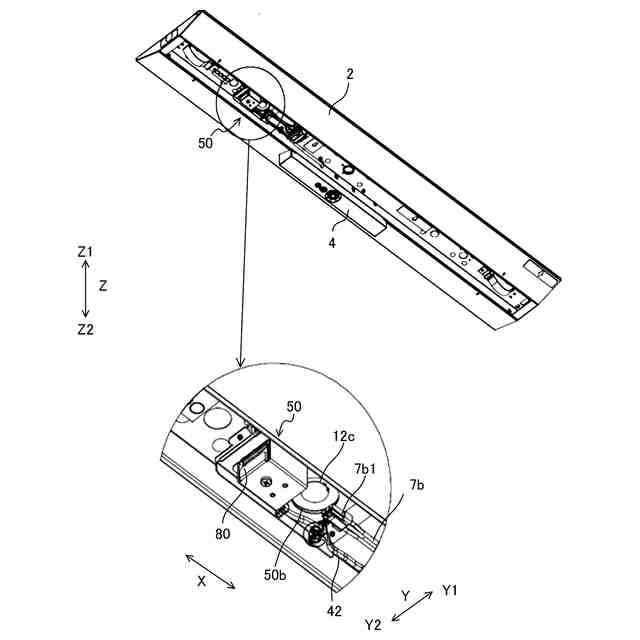

実施の形態に係る照明装置の端子台保持部の説明図であり、端子台保持部の使用時の状態を下方から観察した斜視図である。

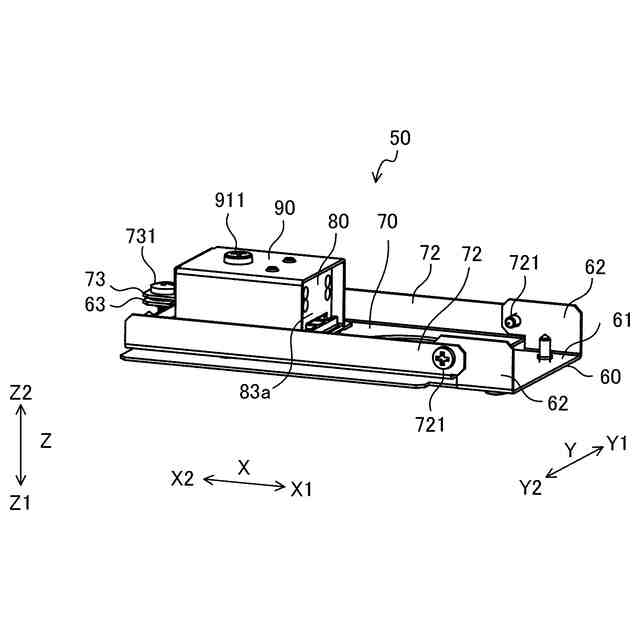

実施の形態に係る照明装置の端子台保持部の斜視図である。

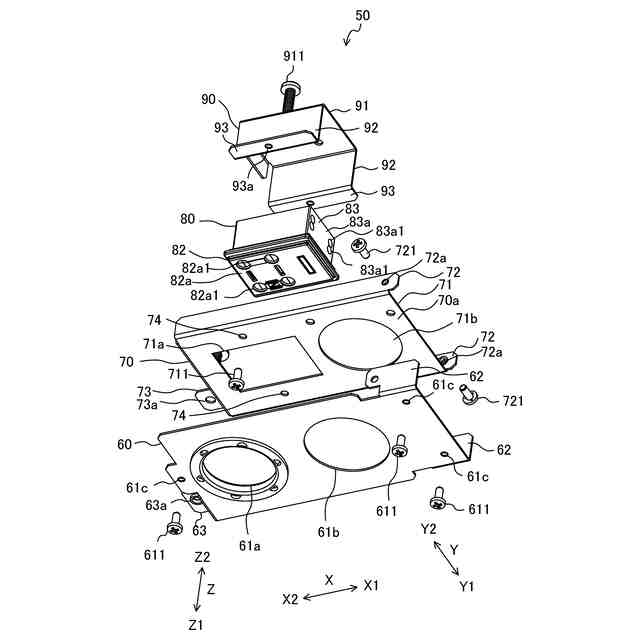

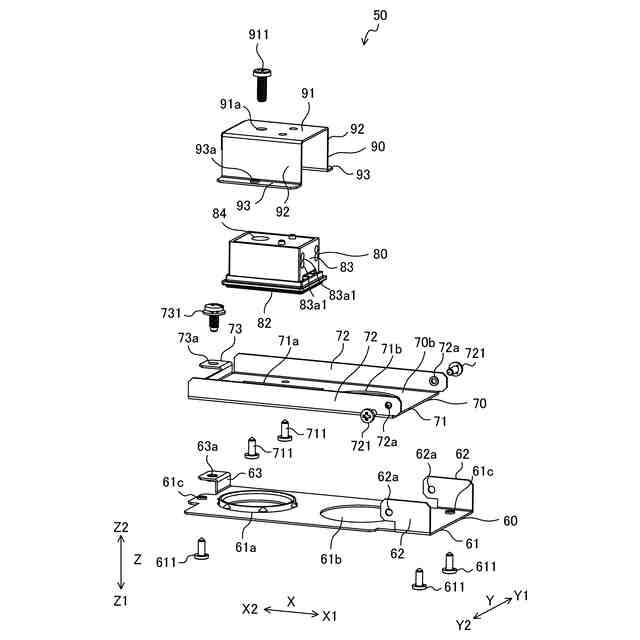

実施の形態に係る照明装置の端子台保持部の分解斜視図である。
実施の形態に係る照明装置の端子台保持部を図８とは別方向から見た分解斜視図である。
実施の形態に係る照明装置の端子台保持部が施工姿勢にある状態の斜視図である。
実施の形態に係る照明装置の端子台保持部が施工姿勢にある状態を図１０とは別方向から見た斜視図である。
実施の形態に係る照明装置の端子台保持部の説明図である。
実施の形態に係る照明装置の作用を説明するための概略図である。
比較例に係る照明装置の使用時の概略図である。
【発明を実施するための形態】
【００１０】
以下、本開示に係る照明装置の一例を実施の形態で説明する。本開示に係る照明装置は、天井及び壁面等の被取付部に直付け又は埋め込まれて取り付けられるものである。以下の実施の形態では、照明装置の各構成を説明する際、被取付部に取り付けられた照明装置を観察した際の方向を用いて説明する。なお、以下の図面に示すＺ方向は上下方向を示し、Ｚ１方向は上方向を示し、Ｚ２方向は下方向を示す。また、以下の図面に示すＸ方向は、横方向を示すものであり、照明装置の長手方向を示すものである。また、以下の図面に示すＹ方向は、縦方向を示すものであり、照明装置の短手方向を示すものである。また、以下の図に示すＹ１方向は、後述する第２照明具４から後述する第１照明具３へ向かう方向である。また、以下の図に示すＹ２方向は、後述する第１照明具３から後述する第２照明具４へ向かう方向である。ここで、これらの方向は実施の形態を説明するために便宜上に定義したものであって、本開示に係る照明装置を限定したものでは無い。
（【００１１】以降は省略されています）
