公開番号2025064710
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174655
出願日2023-10-06
発明の名称トレッド成形用金型及びトレッド成形用金型の製造方法
出願人住友ゴム工業株式会社
代理人個人,個人,個人,個人,個人
主分類B29C 33/02 20060101AFI20250410BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】セグメントの端面の加工時間を短縮しつつ、耐摩耗性能及びノイズ性能に優れたタイヤを製造することが可能なトレッド成形用金型を提供する。
【解決手段】タイヤのトレッドパターンを成形するための環状のトレッド成形用金型1である。トレッド成形用金型1は、タイヤ周方向に対応する金型周方向に分割可能な複数のセグメント2を含んでいる。セグメント2は、成形面と、一対の端面4とを含んでいる。端面4は、成形面から金型半径方向の外側に延びる第1面9と、第1面9よりも金型半径方向外側に位置する主部10を含む第2面11とを含んでいる。第1面9は、成形面の少なくとも一部を曲線で横切るような曲面部12を含んで構成されており、かつ、金型閉状態において、隣接する他のセグメントの第1面9と当接している。第2面11は、隣接する他のセグメントの第2面11とは当接しないように、第1面9から金型周方向にオフセットされている。
【選択図】図4
特許請求の範囲【請求項１】
タイヤのトレッドパターンを成形するための環状のトレッド成形用金型であって、
タイヤ周方向に対応する金型周方向に分割可能な複数のセグメントを含み、
前記複数のセグメントのそれぞれは、前記トレッドパターンを成形するための成形面と、前記成形面の金型周方向の両端からタイヤ半径方向に対応する金型半径方向の外側に延びる一対の端面とを含み、
前記端面のそれぞれは、前記成形面から金型半径方向の外側に延びる第１面と、前記第１面よりも金型半径方向外側に位置する主部を含む第２面とを含み、
前記第１面は、前記成形面の少なくとも一部を曲線で横切るような曲面部を含んで構成されており、かつ、前記複数のセグメントが環状に連続するように組み立てられた金型閉状態において、隣接する他のセグメントの前記第１面と当接し、
前記第２面は、前記金型閉状態において、隣接する他のセグメントの前記第２面とは当接しないように、前記第１面から金型周方向にオフセットされている、
トレッド成形用金型。
続きを表示（約 1,400 文字）【請求項２】
前記第１面は、前記曲面部と、前記曲面部の金型幅方向の両外側に位置する一対の平面部とを含む、請求項１に記載のトレッド成形用金型。
【請求項３】
前記一対の平面部は、前記成形面よりも金型幅方向の外側に位置する、請求項２に記載のトレッド成形用金型。
【請求項４】
前記第２面は、１又は複数の平面で構成されている、請求項１ないし３のいずれか１項に記載のトレッド成形用金型。
【請求項５】
前記第２面は、前記主部と、前記第１面の金型幅方向の両外側に位置する一対の副部とを含む、請求項１ないし３のいずれか１項に記載のトレッド成形用金型。
【請求項６】
前記主部及び前記一対の副部は、連続する単一の平面である、請求項５に記載のトレッド成形用金型。
【請求項７】
前記第２面は、前記第１面の金型周方向の最突出端から、金型周方向にオフセット量αを有し、
前記オフセット量αは、前記曲面部の金型周方向の最大振幅量以上である、請求項１ないし３のいずれか１項に記載のトレッド成形用金型。
【請求項８】
前記複数のセグメントを金型半径方向外側から保持する複数のセクターを含み、
前記複数のセグメントのそれぞれは、前記複数のセクターのそれぞれとの位置決めを行うための凹部を備え、
前記凹部は、前記第２面から金型周方向に５mm以上隔てた位置に設けられている、請求項１ないし３のいずれか１項に記載のトレッド成形用金型。
【請求項９】
前記複数のセグメントのそれぞれは、前記複数のセクターのそれぞれを固定するための取付孔を備え、
前記取付孔は、前記第２面から金型周方向に５mm以上隔てた位置に設けられている、
請求項８に記載のトレッド成形用金型。
【請求項１０】
タイヤのトレッドパターンを成形するための環状のトレッド成形用金型の製造方法であって、
前記トレッド成形用金型は、タイヤ周方向に対応する金型周方向に分割可能な複数のセグメントを含み、
前記複数のセグメントのそれぞれは、前記トレッドパターンを成形するための成形面と、前記成形面の金型周方向の両端からタイヤ半径方向に対応する金型半径方向外側に延びる一対の端面とを含み、
前記端面のそれぞれは、前記成形面から金型半径方向外側に延びる第１面と、前記第１面よりも金型半径方向外側に位置する主部を含む第２面とを含み、
前記第１面は、前記複数のセグメントが環状に連続するように組み立てられた金型閉状態において、隣接する他のセグメントの前記第１面と当接するものであり、
前記製造方法は、
前記セグメントの前記端面のそれぞれに前記第１面を加工する第１工程と、
前記セグメントの前記端面のそれぞれに前記第２面を加工する第２工程とを含み、
前記第１工程は、前記成形面の少なくとも一部を曲線で横切るような曲面部を含んで前記第１面を形成し、
前記第２工程は、前記金型閉状態において、前記第２面が、隣接する他のセグメントの前記第２面とは当接しないように、前記第１面から金型周方向にオフセットされた１又は複数の平面で前記第２面を形成する、
トレッド成形用金型の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、トレッド成形用金型等に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
一般に、タイヤのトレッドパターンは、金型を用いて加硫成形される。加硫成形に用いられるトレッド成形用金型として、例えば、複数のセグメントを環状に連続するように組み立てたものが知られている。このような金型でトレッド部を加硫成形すると、トレッド部に、隣接するセグメント間の合わせ目に対応した横断線が形成される。このような横断線は、トレッド部の耐摩耗性能や走行時のノイズ性能を悪化させるおそれがある。
【０００３】
近年、上記の課題を改善するために、隣接するセグメント間の合わせ目に、タイヤ軸方向に対して傾斜した傾斜合わせ目を採用することが提案されている（下記特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－２３１７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述の課題をより効果的に解決するために、隣接するセグメント間の合わせ目として、曲面の合わせ目を採用することが試みられている。しかしながら、セグメントの端面に、このような曲面を精度良く加工（切削加工）するには多くの時間を要するという問題があった。
【０００６】
本発明は、以上のような問題点に鑑み案出なされたもので、セグメントの端面の加工時間を短縮しつつ、耐摩耗性能及びノイズ性能に優れたタイヤを製造することが可能なトレッド成形用金型を提供することを主たる目的としている。
【課題を解決するための手段】
【０００７】
本発明は、タイヤのトレッドパターンを成形するための環状のトレッド成形用金型であって、タイヤ周方向に対応する金型周方向に分割可能な複数のセグメントを含み、前記複数のセグメントのそれぞれは、前記トレッドパターンを成形するための成形面と、前記成形面の金型周方向の両端からタイヤ半径方向に対応する金型半径方向の外側に延びる一対の端面とを含み、前記端面のそれぞれは、前記成形面から金型半径方向の外側に延びる第１面と、前記第１面よりも金型半径方向外側に位置する主部を含む第２面とを含み、前記第１面は、前記成形面の少なくとも一部を曲線で横切るような曲面部を含んで構成されており、かつ、前記複数のセグメントが環状に連続するように組み立てられた金型閉状態において、隣接する他のセグメントの前記第１面と当接し、前記第２面は、前記金型閉状態において、隣接する他のセグメントの前記第２面とは当接しないように、前記第１面から金型周方向にオフセットされている、トレッド成形用金型である。
【発明の効果】
【０００８】
本発明のトレッド成形用金型は、上記の構成を採用したことにより、セグメントの端面の加工時間が短縮される。また、本発明のトレッド成形用金型は、耐摩耗性能及びノイズ性能に優れたタイヤを製造することが可能である、
【図面の簡単な説明】
【０００９】
トレッド成形用金型の平面図である。
金型閉状態にある２つのセグメントの部分斜視図である。

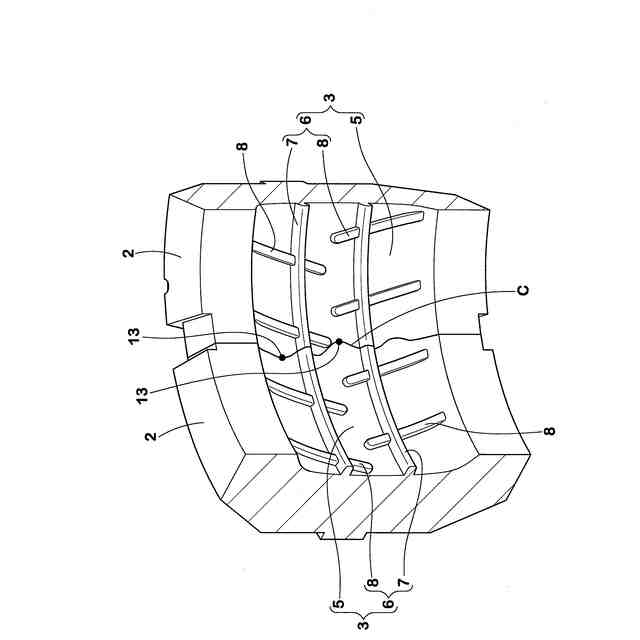

図２のセグメントを図２とは反対側から見た成形面を示す部分斜視図である。
１つのセグメントの端面を示す部分斜視図である。

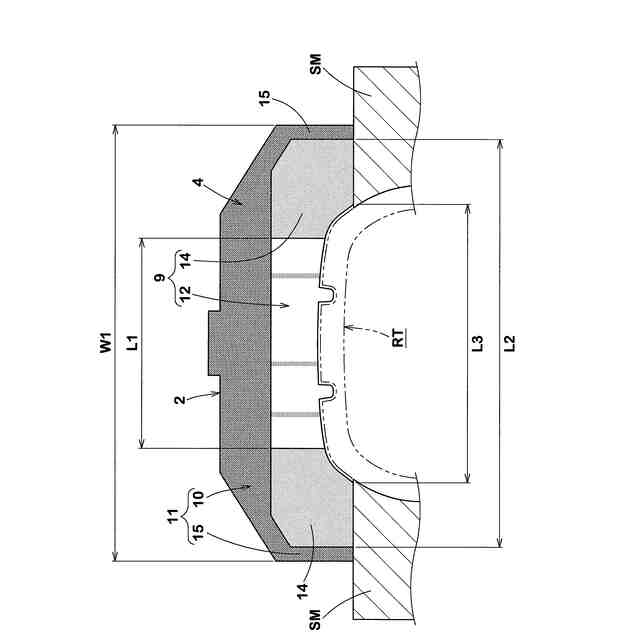

セグメントを端面から見たタイヤ加硫中の状態を示す図である。
図２の２つのセグメントの当接部分を金型半径方向外側から見た拡大図である。
セグメントとセグメントを保持するためのセクターとを示す部分斜視図である。
セグメントにセクターを固定した状態を示す部分斜視図である。

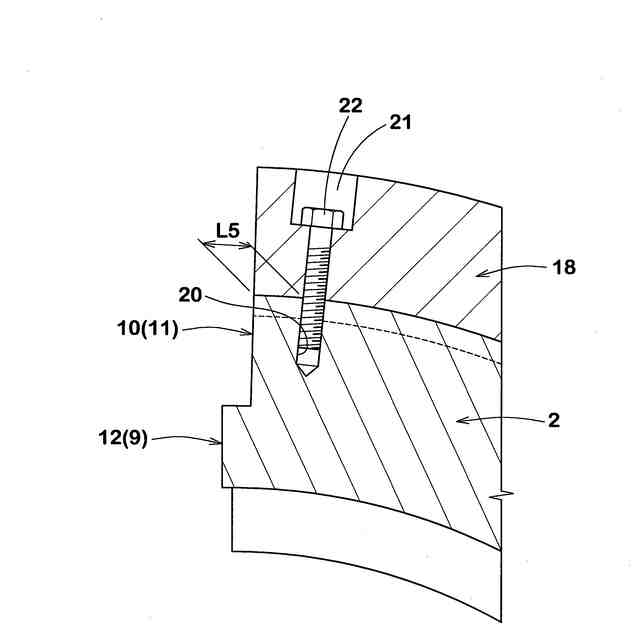

図８のIX－IX線断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態が図面に基づき説明される。図面は、発明の内容の理解を助けるために、誇張表現や、実際の構造の寸法比とは異なる表現が含まれることが理解されなければならない。また、各実施形態を通して、同一又は共通する要素については同一の符号が付されており、重複する説明が省略される。さらに、実施形態及び図面に表された具体的な構成は、本発明の内容理解のためのものであって、本発明は、図示されている具体的な構成に限定されるものではない。
（【００１１】以降は省略されています）
