発明の名称キャディバッグ
出願人住友ゴム工業株式会社
代理人弁理士法人有古特許事務所
主分類A63B 55/10 20060101AFI20250401BHJP(スポーツ;ゲーム;娯楽)
要約【課題】
強度が高く、かつ、軽量なキャディバッグを提供する。
【解決手段】
キャディバッグ100は、外胴体10と、前記外胴体10の下端部分に設けられたボトム20と、前記外胴体10の内側に位置する芯材30と、を備えている。前記芯材30は、下端部分が前記ボトム20に取り付けられ上下方向に沿って延びる筒状の芯材本体31と、前記芯材本体31の外周面に設けられ、前記ボトム20から上方に向かって延びる帯状の部材であって、前記ボトム20から上方に20cm乃至40cm離れた位置に上端が位置する少なくとも1つの縦補強部材32a～32eと、前記芯材本体31の外周面に設けられ、前記芯材本体31の周方向に沿って延びる帯状かつ環状の部材であって、前記少なくとも1つの縦補強部材32a～32eの上端部分と結合する横補強部材33と、を有している。
【選択図】図2
特許請求の範囲【請求項１】
外胴体と、
前記外胴体の下端部分に設けられたボトムと、
前記外胴体の内側に位置する芯材と、を備え、
前記芯材は、
下端部分が前記ボトムに取り付けられ上下方向に沿って延びる筒状の芯材本体と、
前記芯材本体の外周面に設けられ、前記ボトムから上方に向かって延びる帯状の部材であって、前記ボトムから上方に２０ｃｍ乃至４０ｃｍ離れた位置に上端が位置する少なくとも１つの縦補強部材と、
前記芯材本体の外周面に設けられ、前記芯材本体の周方向に沿って延びる帯状かつ環状の部材であって、前記少なくとも１つの縦補強部材の上端部分と結合する横補強部材と、を有している、キャディバッグ。
続きを表示（約 760 文字）【請求項２】
前記外胴体は、
当該キャディバッグを持ち上げるためのハンドルと、
上方から見て前記外胴体の中心部を挟んで前記ハンドルの反対側に位置する背袋と、を有し、
前記少なくとも１つの縦補強部材は、第１縦補強部材を含み、
前記芯材本体の軸心を基準としたとき、上方から見て前記背袋の幅方向中央が位置する方向を第１角度方向とすると、前記第１縦補強部材は前記第１角度方向上に位置している、請求項１に記載のキャディバッグ。
【請求項３】
前記少なくとも１つの縦補強部材は、第２縦補強部材及び第３縦補強部材を含み、
前記芯材本体の軸心を基準としたとき、上方から見て前記第１角度方向からの時計回りのずれ角度が９０度以内の角度方向を第２角度方向とすると、前記第２縦補強部材は前記第２角度方向上に位置しており、
前記芯材本体の軸心を基準としたとき、上方から見て前記第１角度方向からの反時計回りのずれ角度が９０度以内の角度方向を第３角度方向とすると、前記第３縦補強部材は前記第３角度方向上に位置している、請求項２に記載のキャディバッグ。
【請求項４】
前記芯材本体の外周面のうち前記少なくとも１つの縦補強部材及び前記横補強部材が占める割合は２０％以下である、請求項１に記載のキャディバッグ。
【請求項５】
前記芯材本体の厚みは０．５ｍｍ乃至１．２ｍｍであり、
前記縦補強部材及び前記横補強部材の厚みは０．２ｍｍ乃至１．０ｍｍである、請求項１に記載のキャディバッグ。
【請求項６】
前記芯材の総重量が７００ｇ以下となるように、前記芯材本体の厚みが１．２ｍｍ以下に設定されている、請求項１に記載のキャディバッグ。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、キャディバッグを開示する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、女性や高齢者のゴルファーの増加により、キャディバッグ（ゴルフバッグ）のさらなる軽量化が求められている。下記の特許文献１には、キャディバッグを軽量化するために、発泡合成樹脂シートに補強用フィルムを貼り合わせたキャディバッグ用の芯材が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１９２５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
芯材に補強部材を設けたキャディバッグにおいては、補強部材を適切な範囲に配置することにより、強度を維持したまま、さらなる軽量化が可能である。
【０００５】
本出願人の意図するところは、強度が高く、かつ、軽量なキャディバッグの提供にある。
【課題を解決するための手段】
【０００６】
本明細書が開示するキャディバッグは、外胴体と、前記外胴体の下端部分に設けられたボトムと、前記外胴体の内側に位置する芯材と、を備え、前記芯材は、下端部分が前記ボトムに取り付けられ上下方向に沿って延びる筒状の芯材本体と、前記芯材本体の外周面に設けられ、前記ボトムから上方に向かって延びる帯状の部材であって、前記ボトムから上方に２０ｃｍ乃至４０ｃｍ離れた位置に上端が位置する少なくとも１つの縦補強部材と、前記芯材本体の外周面に設けられ、前記芯材本体の周方向に沿って延びる帯状かつ環状の部材であって、前記少なくとも１つの縦補強部材の上端部分と結合する横補強部材と、を有している。
【発明の効果】
【０００７】
このキャディバッグは、強度が高く、かつ、軽量である。
【図面の簡単な説明】
【０００８】

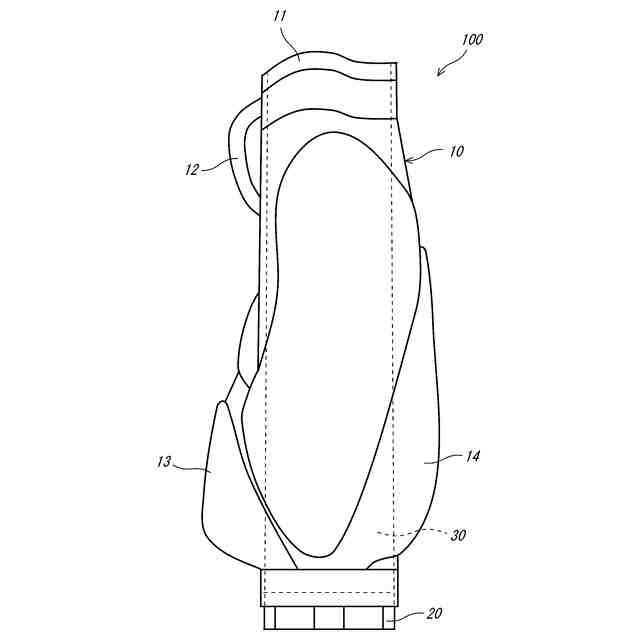

図１は、キャディバッグの側面図である。

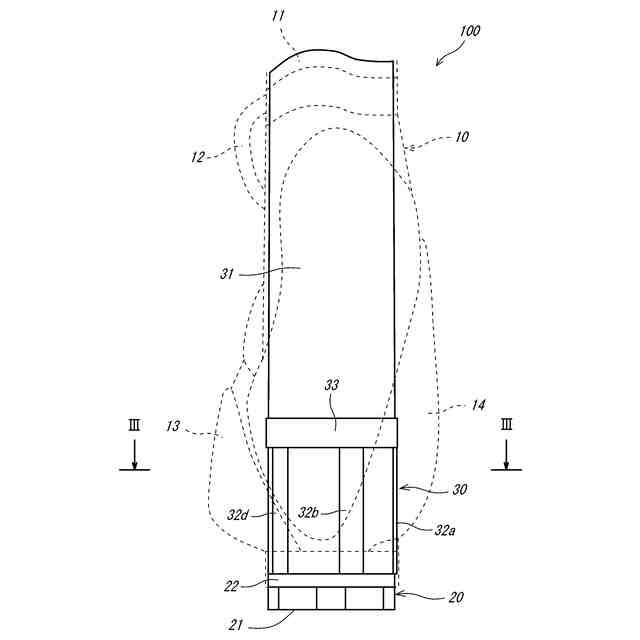

図２は、ボトム及び芯材の側面図である。

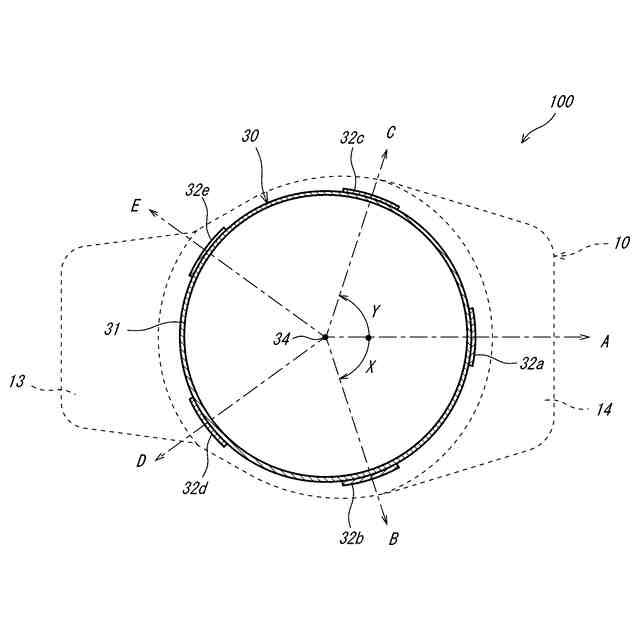

図３は、図２のIII-III矢視断面図である。
【発明を実施するための形態】
【０００９】
以下、適宜図面が参照されつつ、好ましい実施形態が詳細に説明される。
【００１０】
（キャディバッグの全体構成）
はじめに、実施形態に係るキャディバッグ１００の全体構成を説明する。図１は、キャディバッグ１００の側面図である。キャディバッグ１００において図１の紙面左側が前面側であり、図１の紙面右側が背面側である。キャディバッグ１００は、ゴルフクラブ等を収容するバッグであって、図１の紙面上下が上下となるように自立できる。以下では、キャディバッグ１００が自立した状態における上方を単に「上方」と称し、下方を単に「下方」と称する。
